跨音速风洞试验平台结构设计方案

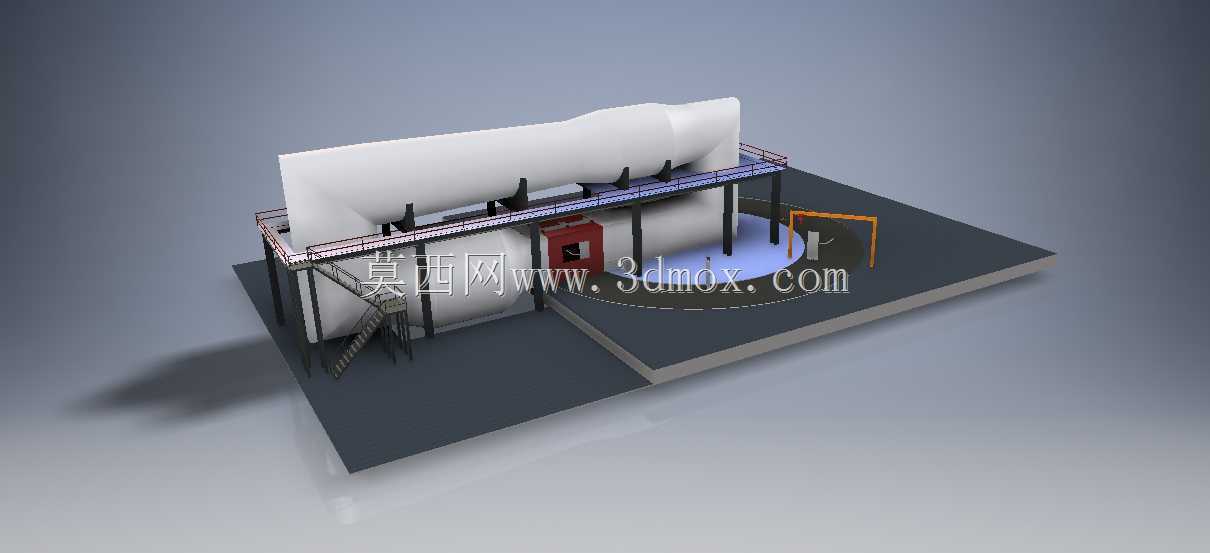

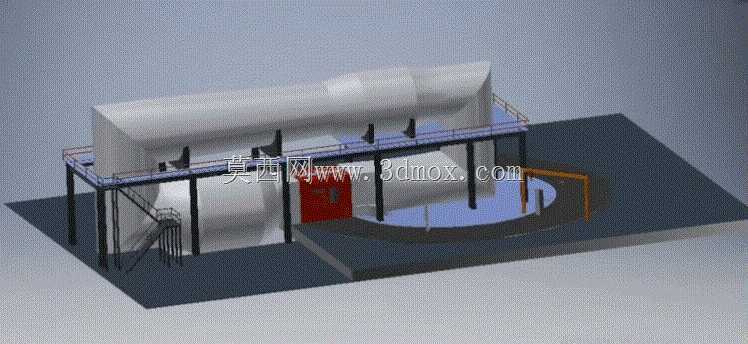

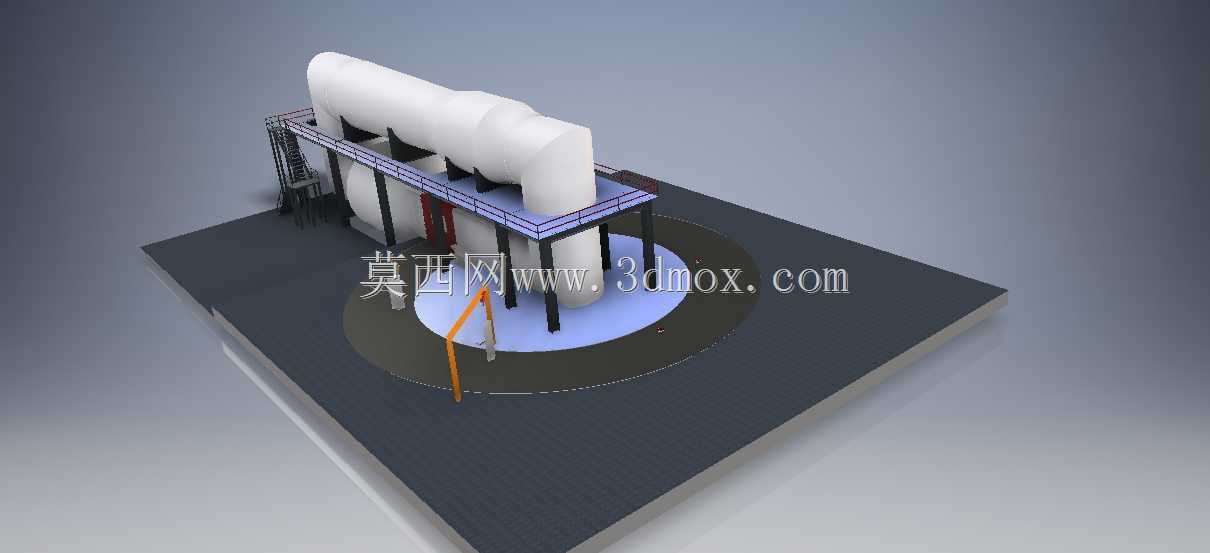

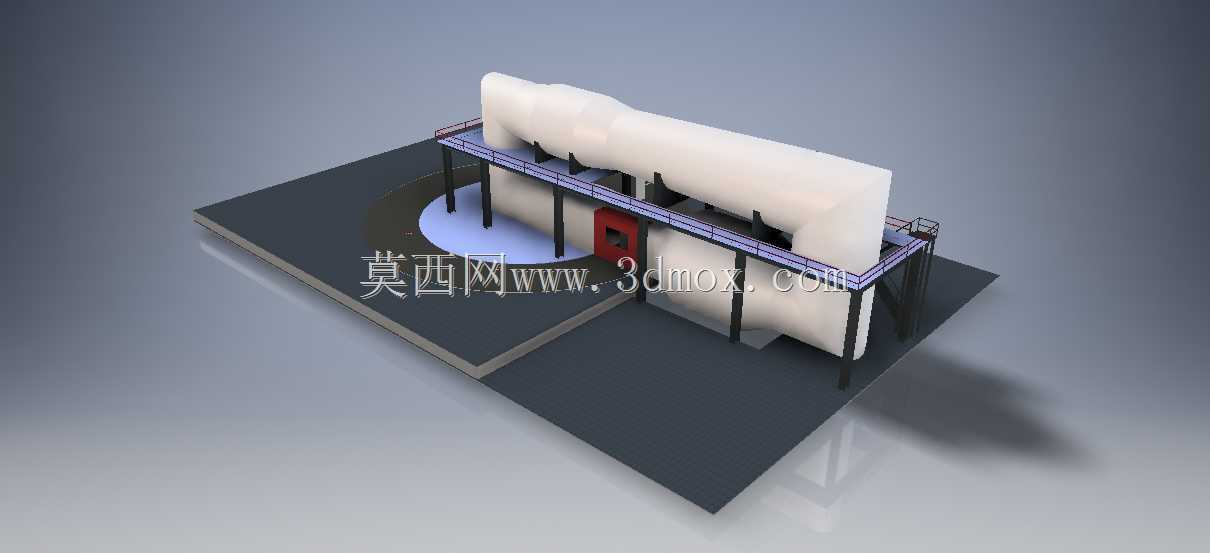

　　在航空航天、高速轨道交通、高能流体装备研发领域，跨音速风洞是获取流体动力学参数、验证结构气动可靠性的核心试验载体，这类设备的结构设计直接决定试验数据的准确性、运维效率与全生命周期成本。这套跨音速风洞结构采用转盘式多工位布局，打破传统单测试工位风洞串行作业的效率瓶颈，将待测试件的预装、气动参数测试、测试后拆解三个核心工序整合到同一回转承载平台上，不同工位同步开展作业，大幅压缩单批次试件的试验周转周期。从结构布局来看，整套设备沿气流走向分为稳定段、收缩段、试验段、扩散段四个核心舱段，所有舱段通过型钢焊接支架架空布置，支架底部设置可调式地脚结构，可适配不同平整度的工业厂房地面，安装时可通过地脚螺栓调节各舱段的同轴度，保证气流通道的平顺性，

　　避免因舱段错位产生的局部涡流干扰试验数据。设备侧面设置带安全护栏的操作巡检平台，平台配套斜梯与扶手，巡检通道宽度满足单人携带检测工具通行的需求，平台护栏高度符合工业设备安全防护标准，可避免运维人员高空作业坠落风险。测试区旁设置的红色安全门为试验段的检修通道，门体采用承压密封结构，关闭后可保证试验段的气流压力边界稳定，门体配套快开式锁紧机构，试验结束后可快速开启，方便测试人员进出试验段更换试件、校准测试传感器。承载试件的回转平台采用大直径回转支承结构，可沿中心轴定角度旋转，将不同工位的试件精准送入试验段核心测试区，平台边缘设置定位锁止机构，工位切换到位后可自动锁止，避免试验过程中平台移位导致的测试位置偏差。

　　这种多工位转盘设计的核心优势在于，传统单工位风洞在更换试件时必须中断气流、泄压开舱，待试件安装调试完成后再重新建压稳流，单次换件的准备时间往往超过有效测试时长，而转盘式布局可在试验段开展测试的同时，在预装工位完成下一个试件的安装、传感器校准、姿态调整，在拆卸工位完成上一个试件的拆解、数据导出、平台清理，三个工序并行推进，单位时间内的试件测试容量可提升两倍以上，同时减少了风洞反复启停建压的能耗损耗，长期运行的成本优势十分明显。从安装边界来看，整套设备的主体长度适配常规重型工业厂房的柱距要求，设备最高点距离地面的高度满足厂房内起重设备的吊装作业范围，各舱段的分段重量控制在常规厂房行车的额定起吊重量以内，方便现场分段拼装与后期检修拆解。

　　气流通道的内壁采用光滑曲面过渡设计，所有连接法兰处设置密封止口，避免高速气流下的缝隙泄漏产生的气动噪声与流场干扰，支架与舱段的连接位置设置减震垫，可缓冲高速气流产生的结构振动，避免振动传递到地面影响周边精密测试仪器的测量精度。在运维便利性设计上，所有需要定期检查的阀门、传感器接口都布置在靠近巡检平台的一侧，运维人员在巡检通道上即可完成常规检查操作，无需攀爬至舱段顶部；回转平台的驱动机构布置在平台底部的地坑空间内，预留了足够的检修空间，方便后期对驱动部件、回转支承进行润滑维护与故障更换。试验段的观察窗采用高强度承压透明材料，可在试验过程中直接观察试件的状态与气流流场的显示效果，观察窗的边框采用快拆结构，方便后期对观察窗进行清洁与更换。这套结构设计没有盲目追求设备的参数冗余，而是从试验流程的实际痛点出发，通过工位并行的布局优化，在不提升风洞核心气流系统功率的前提下，大幅提升试验效率，同时兼顾了安装调试、日常运维、安全防护的实际需求，结构受力路径清晰，所有承重构件的载荷都通过支架直接传递到地面基础，没有额外的应力集中点，长期运行的结构稳定性有充足保障。
