NanoPi NEO3-LTS开发板结构三维建模

　　在嵌入式硬件集成与小型智能设备开发领域，这类紧凑型单板计算机的三维结构建模，是整机结构适配、外壳定制、安装布局验证环节不可或缺的基础工作。不同于常规的电路原理设计，结构建模需要完全还原硬件的实体边界、接口凸起高度、安装孔位公差，确保后续结构件装配时不会出现干涉、接口错位、固定孔位偏移等工程问题。

　　从实际应用场景来看，这类紧凑型单板常被用于边缘计算节点、小型物联网网关、嵌入式数据采集终端、迷你网络存储设备等场景，多数时候需要被集成到定制化的设备外壳内部，或是安装在工业控制柜的DIN导轨支架上，也有部分场景会将其叠装在其他功能载板上方，这就要求三维模型必须精准还原板上所有元器件的实际高度，包括网口接口的金属屏蔽罩高度、TF卡槽的弹出空间预留、排针的插装高度、板载存储芯片的顶部轮廓，甚至四个安装孔的沉台深度都需要和实物一致，避免装配时螺丝顶到板上元器件造成短路。

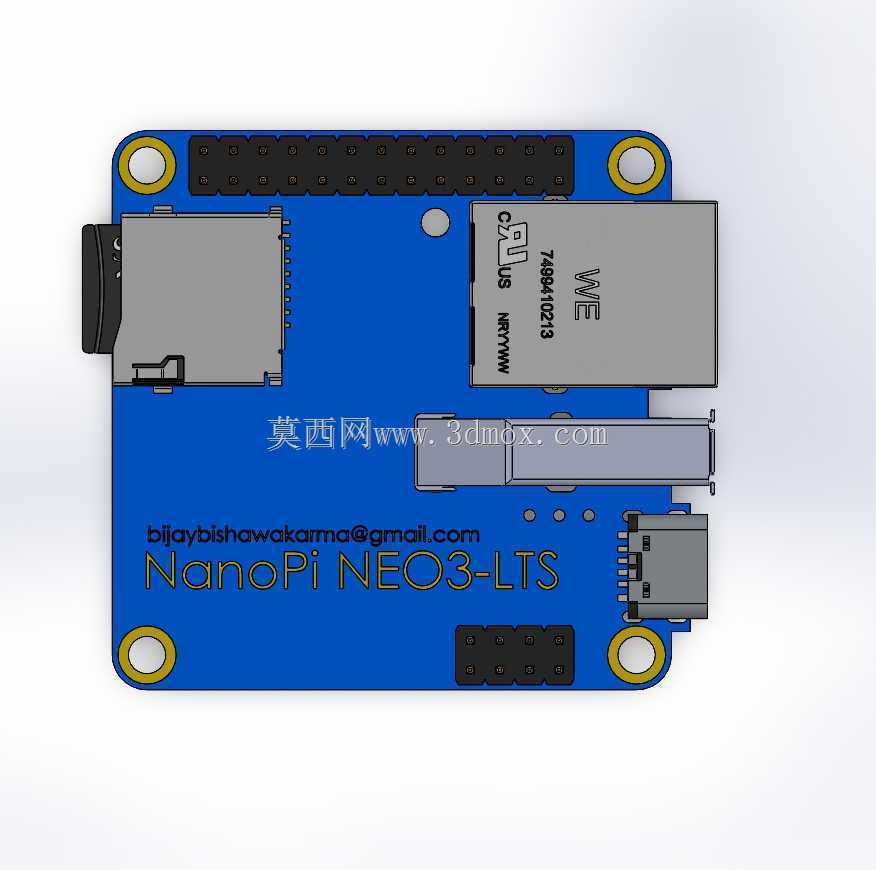

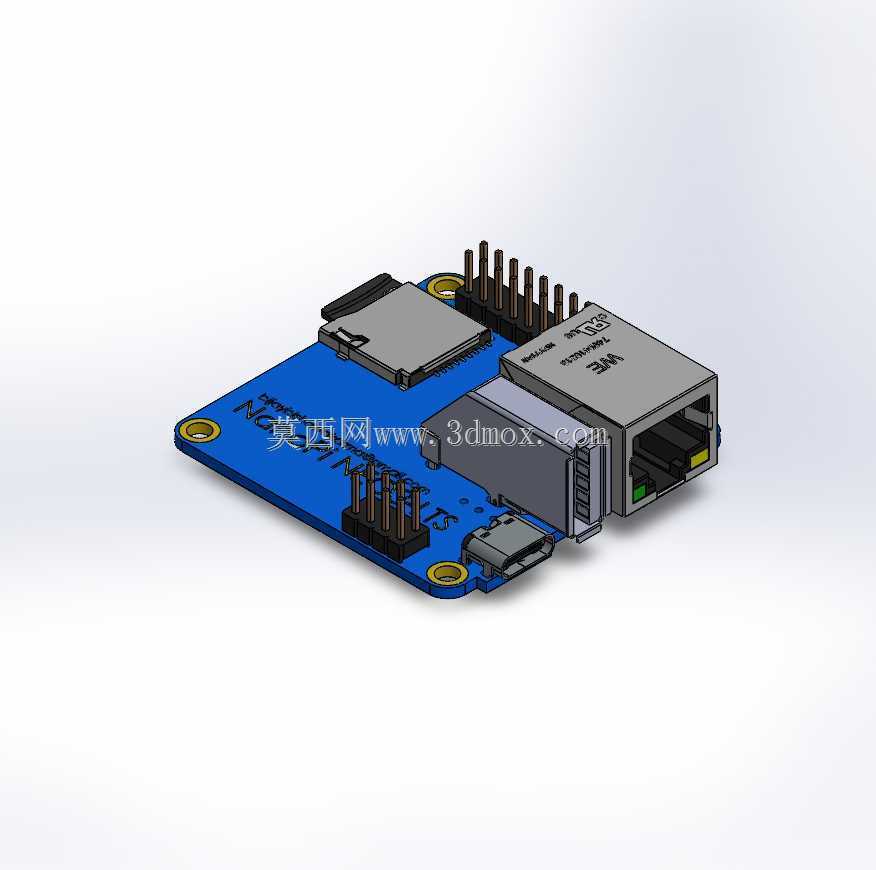

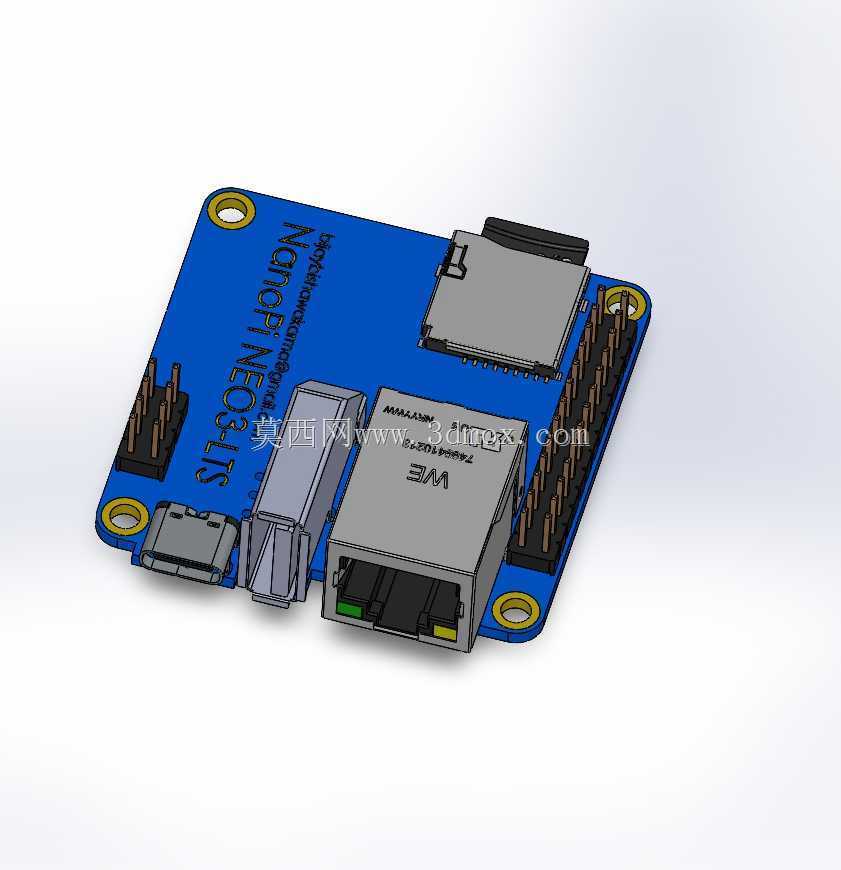

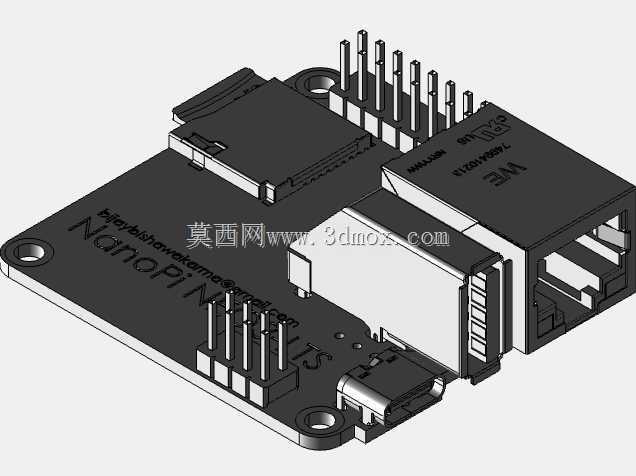

　　建模过程中首先要确认板卡的整体外形轮廓，这块板采用蓝色PCB基材，四个角做了圆角处理，每个角预留了标准的金属安装孔，孔位的中心距需要严格匹配实物测量值，保证和通用的开发板固定支架、定制外壳的立柱位置完全对齐。板上的接口布局需要逐一对应实物位置：侧边的USB接口突出板边的尺寸、网口的卡扣位置与端面高度、TF卡槽的插入方向与弹出后的预留空间，都是结构设计中容易出问题的细节——比如很多新手建模时会忽略TF卡弹出后超出板边的长度，导致外壳开的卡槽位置过浅，插卡后卡尾顶到外壳内壁无法完全插入，或是弹出时卡被外壳挡住无法取出。

　　板上的元器件建模不需要还原内部电路结构，但必须准确还原外部轮廓与装配高度：板载的网络变压器模块带有金属屏蔽罩，是板上高度较高的元器件之一，建模时要还原其顶部的丝印轮廓与侧边的引脚位置，确保上层叠装其他板卡时不会和这个屏蔽罩发生干涉；两侧的排针座需要区分公座母座的高度差，排针露出塑壳的长度要符合常规插针的标准尺寸，方便后续验证杜邦线插接后的空间余量；板上的小型按键、LED指示灯的位置也要精准对应，方便外壳开孔时对准按键位置与导光柱的安装位。

　　设计思路上，这类硬件模型不需要做参数化的可编辑结构，重点是保证装配干涉检查的准确性，所有特征的尺寸公差控制在0.1mm以内，和实物的实测尺寸保持一致。建模时可以将PCB板作为基础基体，先绘制板的外轮廓与安装孔，再逐一装配各个接口与元器件的实体模型，按照实物的坐标位置定位，每个元器件的装配基准面要和PCB板面完全贴合，避免出现元器件浮高、嵌入板内的错误。对于板上的丝印标识，可以通过贴图的方式还原，不需要做凸起的实体特征，减少模型的面数，提升装配时的软件运行流畅度。

　　安装边界方面，除了板卡本身的平面尺寸，还要考虑各个接口向外延伸的空间：比如网口插入网线后，水晶头超出网口端面的长度需要预留至少20mm的空间，避免网线插到位后被外壳挡住；USB接口插入U盘或数据线接头时，也要预留足够的插拔空间，不能让外壳的侧壁挡住接头插拔。四个安装孔的固定方式通常采用铜柱支撑，建模时可以配套模拟M2.5铜柱的装配位置，验证铜柱安装后是否会和板底的焊点、元器件发生干涉，因为部分紧凑型板卡的背面也会贴装表贴元件，如果铜柱的直径过大或是高度过低，就会压到背面的元件，造成硬件损坏。

　　在实际的项目开发中，这类精准的板卡三维模型可以大幅缩短结构设计的周期，结构工程师不需要拿到实物就可以完成外壳设计、安装支架设计、整机内部布局规划，提前排查所有的装配干涉问题，等到样板打样回来后只需要做少量的尺寸微调即可，避免了因为结构尺寸不匹配导致的外壳反复打样，有效降低开发成本，缩短项目的落地周期。对于做嵌入式设备集成的工程师来说，准确的三维模型还可以用来做设备内部的散热风道模拟，根据板上主芯片的位置规划散热片的尺寸、散热孔的开孔位置，提升设备长时间运行的稳定性。
