涡轮安装用SL_ST平衡支撑工装结构

　　在涡轮类旋转部件的装配、动平衡调校以及检修作业场景中，支撑定位结构的合理性直接决定了作业效率与装调精度，这套支撑结构正是针对涡轮拆装过程中易受线圈结构干涉的痛点完成的优化设计。日常车间作业里，不少涡轮配套的励磁或信号线圈会布置在支撑座靠近安装位的区域，传统一体式支撑座的线圈安装位往往和涡轮的拆装路径存在重叠，作业人员拆卸涡轮时需要先拆除周边线圈及固定支架，不仅额外增加了拆装步骤，反复拆装线圈还容易造成接线端子松动、线圈绝缘层磨损，给后续设备运行埋下隐患。这套结构在设计阶段就重新规划了线圈的安装位置，将原本处于涡轮拆装路径上的线圈固定位调整到支撑座的侧部框架区域，完全让出了涡轮沿轴向的拆装通道，作业人员不需要拆解任何线圈组件，

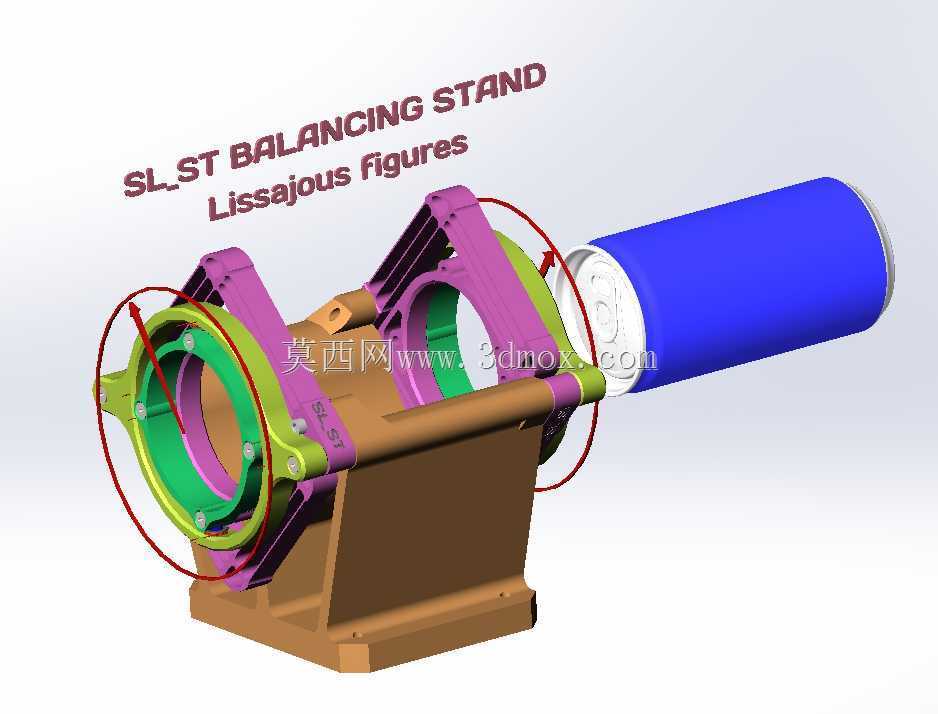

　　就可以直接沿轴向完成涡轮的拆卸与回装，单台涡轮的拆装作业时间能缩短近40%，也避免了线圈反复拆装带来的次生故障。从功能特性来看，这套支撑结构采用分体式框架设计，底部是一体化铸造的安装基座，基座上预留了符合通用安装规范的螺栓固定孔，能够直接固定在标准试验台或装配工作台面上，基座上方的两侧支撑臂采用对称式布局，分别设置了带定位环的旋转支撑位，支撑位的内圈尺寸适配对应规格涡轮的轴颈直径，支撑环内置了低摩擦衬套，既可以保证涡轮转动时的同轴度，满足动平衡测试时的自由旋转要求，又不会刮伤涡轮轴颈的加工表面。两侧支撑臂上的彩色标识区域对应不同的定位基准面，作业人员装夹时可以通过标识快速对齐安装位置，减少装夹找正的时间。

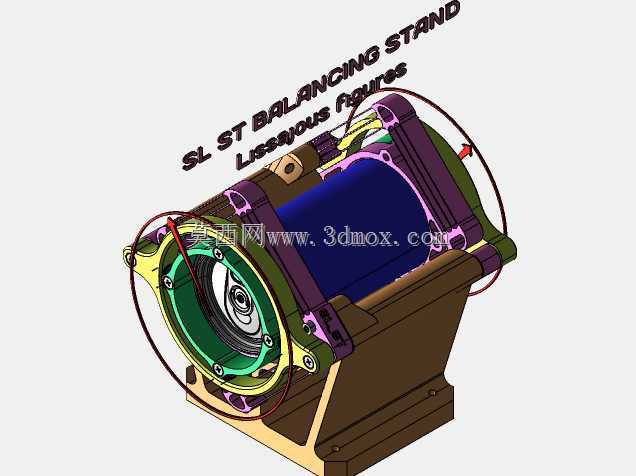

　　支撑结构的旋转部位设置了角度指示标记，配合周边的环形刻度参考线，能够在平衡调校过程中直观读取涡轮的周向偏转角度，方便作业人员标记不平衡量的位置，不需要额外加装角度测量附件。从安装边界来看，底部基座的长宽尺寸适配常规小型动平衡测试台的安装台面，固定孔的孔距符合通用工装的安装标准，不需要对现有测试台做额外改造就可以直接固定使用；支撑结构的整体高度经过核算，保证涡轮装夹后最低点距离安装台面留有足够的操作空间，方便作业人员在下方放置平衡块、紧固螺栓等操作；两侧支撑臂的开合范围预留了足够的余量，除了适配设计目标规格的涡轮外，也可以兼容一定尺寸范围内的同类型旋转部件，拓展了工装的适用场景。设计过程中还充分考虑了工装本身的刚性，

　　支撑臂和基座的连接部位采用加强筋结构，避免涡轮高速旋转进行平衡测试时出现支撑共振，影响平衡精度；所有和涡轮接触的定位面都做了倒角处理，避免装夹过程中出现磕碰伤；线圈的固定位设置了走线槽，线圈的连接线可以沿支撑臂内部的走线槽排布到基座侧部的接线端，不会和旋转的涡轮发生干涉，也让整个工装的布线更加规整，避免现场作业时拉扯到连接线。在实际应用中，这套支撑结构既可以用于生产线上涡轮部件的装配工位，完成涡轮的预装、同轴度调校，也可以固定在动平衡测试设备上，完成涡轮的动平衡检测与校正，还能用于检修工位，作为涡轮拆解、检查、回装的定位支撑，一套工装覆盖了涡轮从装配、检测到检修的全流程支撑需求。和传统的涡轮支撑工装相比，优化后的结构没有增加过多的加工成本，只是通过调整线圈安装位置、重构支撑框架的布局，就解决了长期存在的拆装干涉问题，同时兼顾了刚性、定位精度和操作便利性，对于小规格涡轮的装调作业来说，能够有效降低作业人员的操作强度，减少不必要的拆装步骤，提升装调效率和检测精度。
