模型火箭齿轮式降落伞释放执行机构

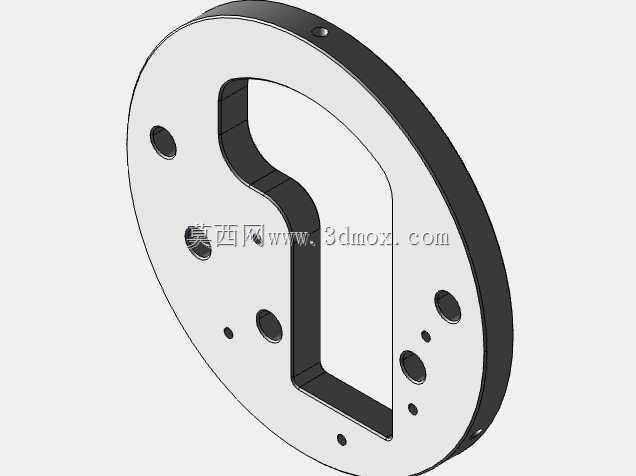

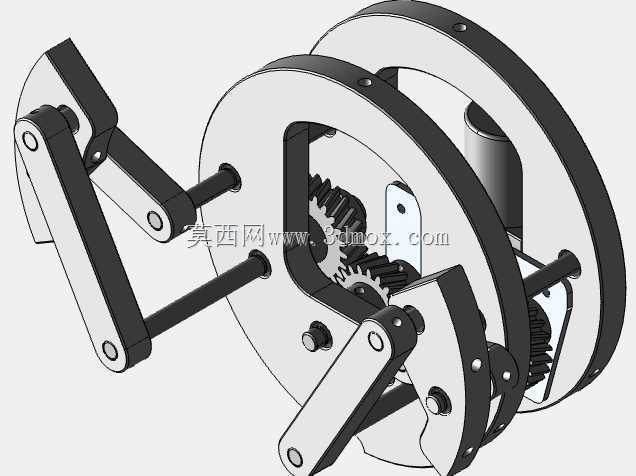

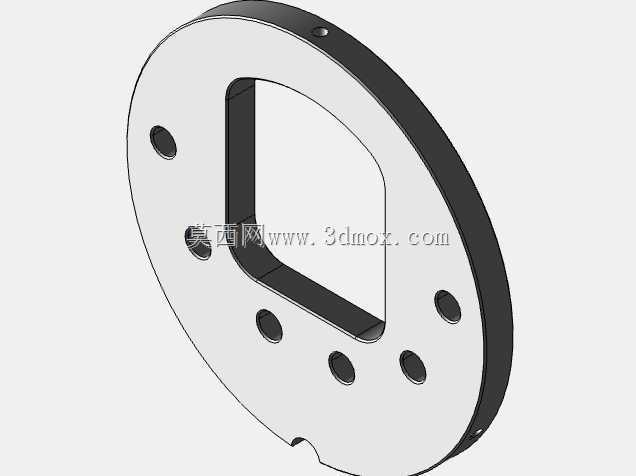

　　在航模火箭的飞行试验场景中，降落伞释放机构是决定模型能否安全回收、重复使用的核心执行部件，直接关系到箭体结构、搭载载荷的完好率，也是很多航模爱好者、小型探空火箭研发团队在结构设计阶段反复打磨的核心模块。这套齿轮驱动的释放机构，完全围绕模型火箭的回收工况做针对性设计，没有冗余的结构堆砌，所有传动路径都围绕“可靠解锁、快速复位、重复使用”三个核心需求排布。从结构布局来看，整套机构采用双环形安装法兰作为承载基体，法兰上预留的通孔直接匹配箭体舱段的安装孔位，不需要额外设计转接支架，安装时直接嵌入箭体对应舱段的内壁即可，径向尺寸完全适配常规模型火箭的舱段内径，轴向占用空间紧凑，不会挤占降落伞包、飞控模块的安装空间，

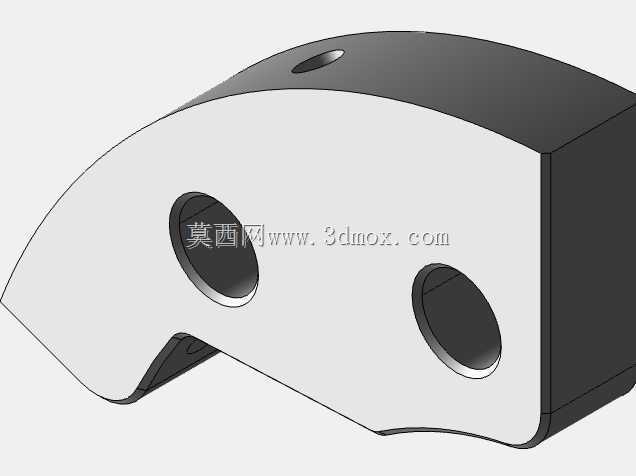

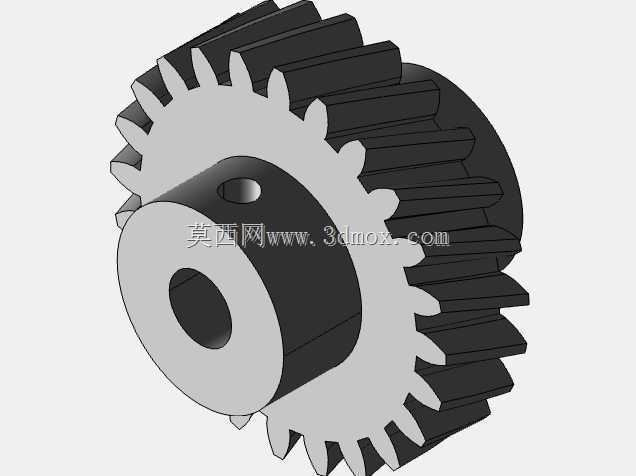

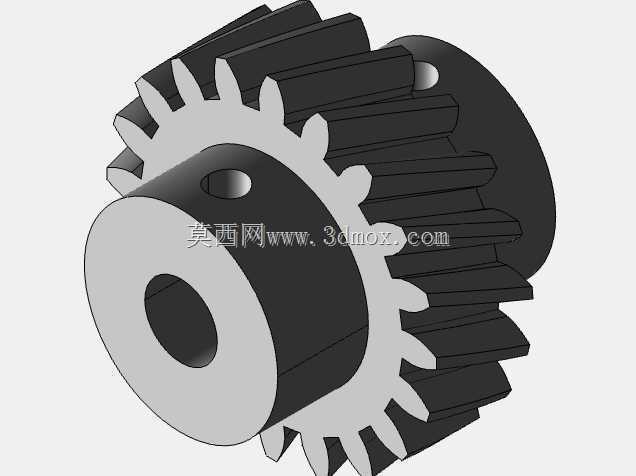

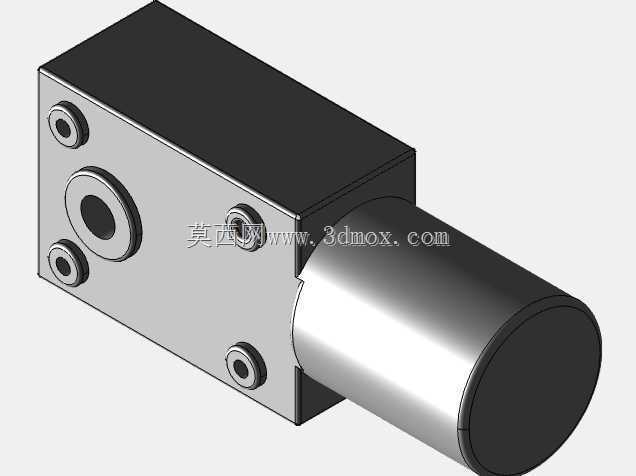

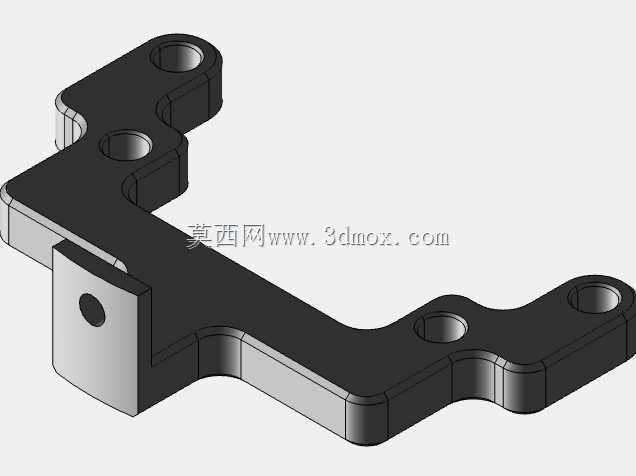

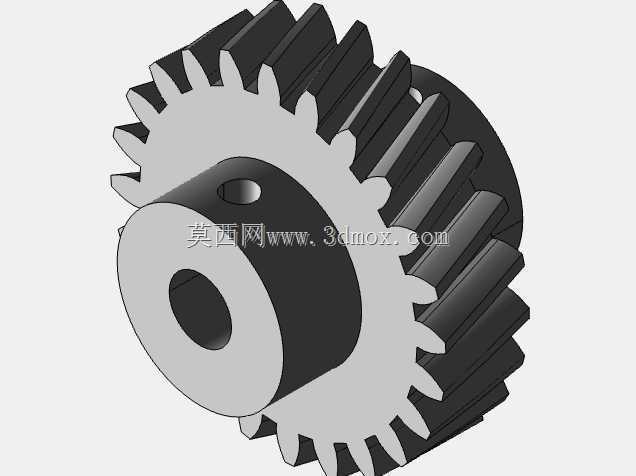

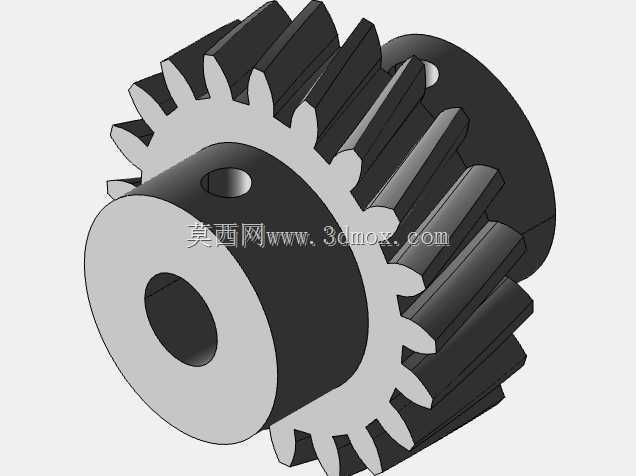

　　安装边界完全贴合小型模型火箭的舱体设计规范，不需要对原有箭体结构做大规模切削改造。传动核心采用多级直齿轮啮合布局，动力输出端直接连接多组对称布置的连杆锁止臂，锁止臂在锁止状态下会牢牢扣住降落伞舱的舱盖卡扣，将舱盖压紧在箭体端口，抵抗火箭发射阶段、上升加速阶段的气动载荷与惯性冲击，不会出现提前开伞的故障。当飞控系统输出开伞信号后，动力驱动齿轮组运转，带动连杆锁止臂同步向内收拢，瞬间解除对舱盖的锁止约束，舱盖在降落伞包的预紧弹力作用下弹开，完成降落伞的释放动作；待降落伞完成开伞、箭体落地回收后，只需要手动反向驱动齿轮组，就能带动锁止臂复位到锁止位置，重新装填降落伞包后即可再次投入飞行使用，不需要拆解更换易损零件，

　　大幅降低航模火箭的重复使用成本。设计过程中特意将齿轮组布置在双法兰形成的封闭腔体内，避免火箭飞行过程中产生的碎屑、发射药残留、空中的水汽进入传动啮合面，导致齿轮卡滞、解锁失效的问题，所有连杆铰接点都采用销轴定位，配合间隙控制在合理范围，既不会因为间隙过大出现锁止晃动，也不会因为间隙过小出现低温环境下传动卡滞的问题。对称布置的多组锁止臂可以让舱盖的锁止力均匀分布，不会出现单点受力过大导致的舱盖变形、锁止失效问题，相比传统的单销锁止、弹簧卡扣锁止结构，这套齿轮连杆式的释放机构解锁同步率更高，不会出现单侧卡扣先脱开、舱盖偏置卡滞导致开伞失败的问题。在实际飞行测试的工况下，这套机构可以承受火箭发射阶段数倍重力加速度的冲击载荷，

　　锁止状态下不会出现松脱，解锁动作响应延迟控制在极短范围内，完全匹配模型火箭开伞的时序要求，不会因为解锁滞后导致开伞高度过低、回收失败。机构的所有受力部件都采用等强度设计，法兰盘的厚度、连杆的截面尺寸、齿轮的模数都经过受力校核，在保证结构强度满足使用要求的前提下尽可能降低整体重量，不会给箭体带来过多的额外负载，影响火箭的飞行高度与姿态稳定性。不同于一次性的爆炸螺栓、热熔解锁结构，这套纯机械齿轮传动的释放机构没有火工品、没有一次性消耗部件，日常维护只需要定期在齿轮啮合面、铰接点涂抹少量润滑脂即可，维护成本极低，非常适合需要频繁开展飞行试验的航模团队、学生科创项目使用，也可以作为小型低空探空火箭的回收执行机构使用，适配不同直径的箭体舱段时，只需要调整法兰盘的外径、锁止臂的长度即可快速衍生出适配不同规格箭体的变体结构，通用化程度较高。
