航天运载器轻量化连接支架结构设计

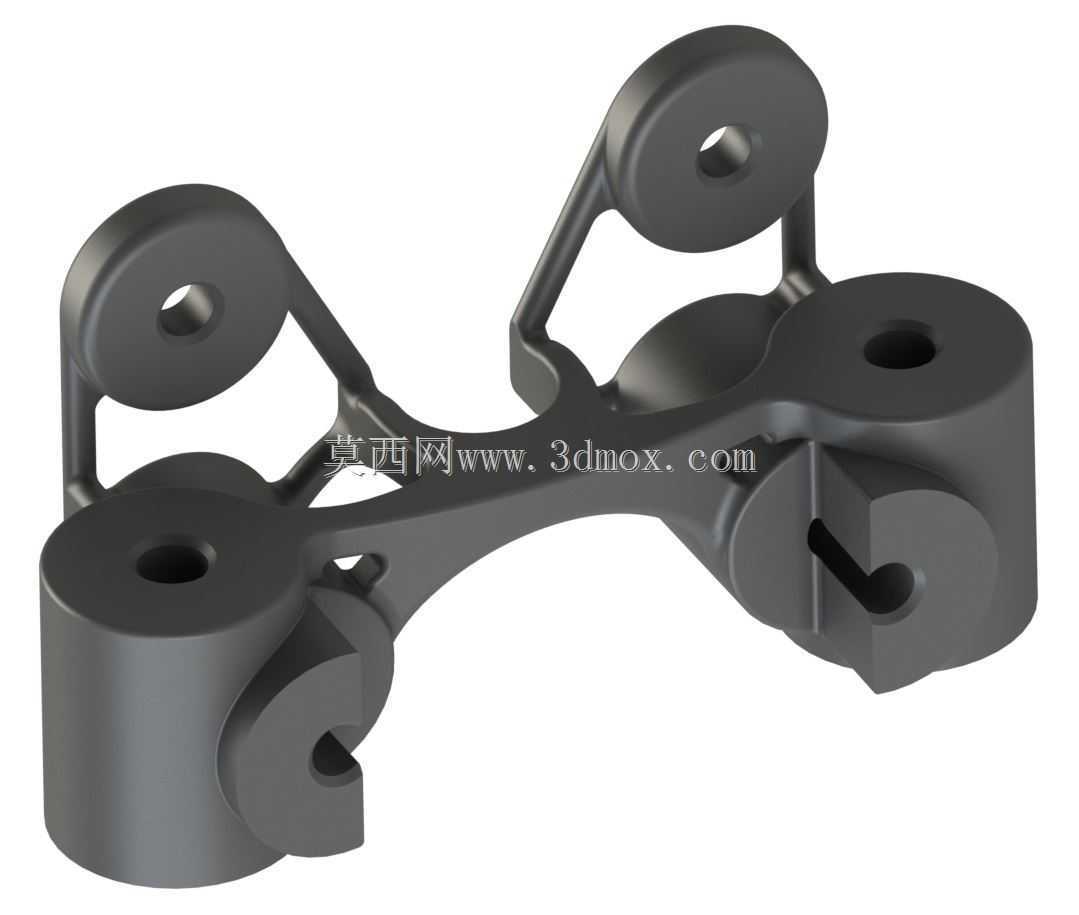

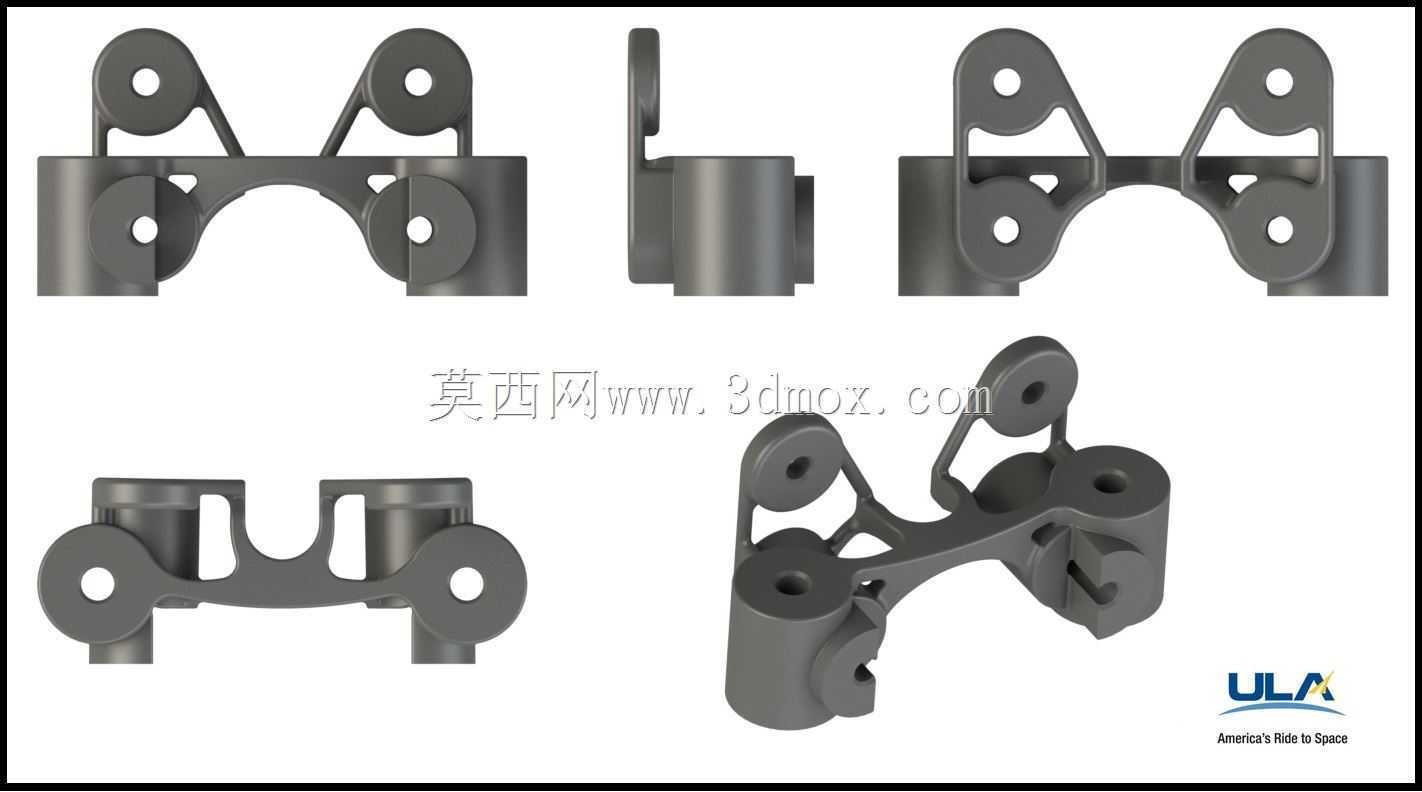

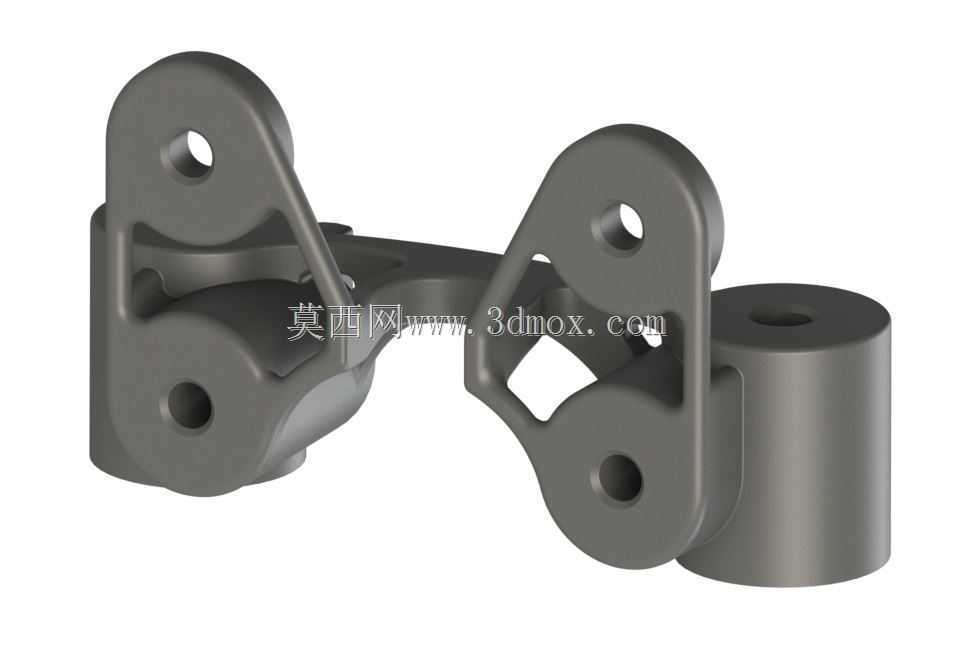

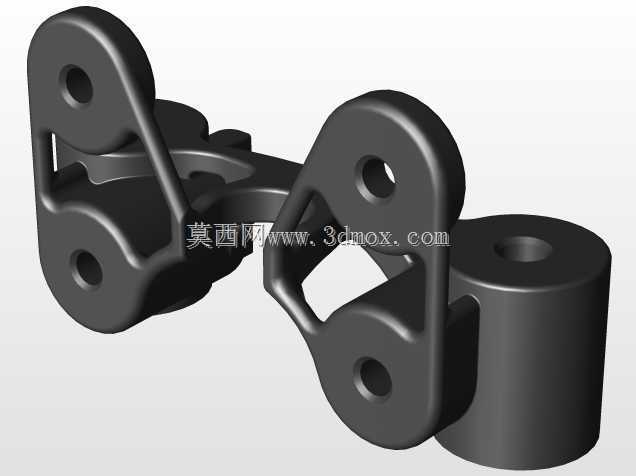

　　这款支架结构主要面向航天运载火箭的管路、线缆及小型附属组件的安装固定场景，在箭体内部有限的安装空间内，承担多组外接部件的定位、承重与振动缓冲作用，适配箭体飞行过程中的复杂力学载荷工况。从结构功能来看，支架设置了三处带通孔的圆形安装耳座，两处耳座位于结构同侧，单耳座的通孔轴线与支架主体安装基准面垂直，用于通过螺栓将支架整体固定在箭体的内壁安装基面上，剩余一处耳座位于结构另一侧，通孔轴线平行于安装基准面，用于挂载需要侧向固定的附属组件；支架中部设置了两组带开口卡槽的圆柱凸台，卡槽开口方向与安装基准面呈45度夹角，可直接卡入对应直径的管路或线束护套，无需额外紧固件即可实现径向限位，配合扎带或卡箍即可完成组件的轴向固定，大幅减少箭上安装的紧固件数量，降低整体装配重量。

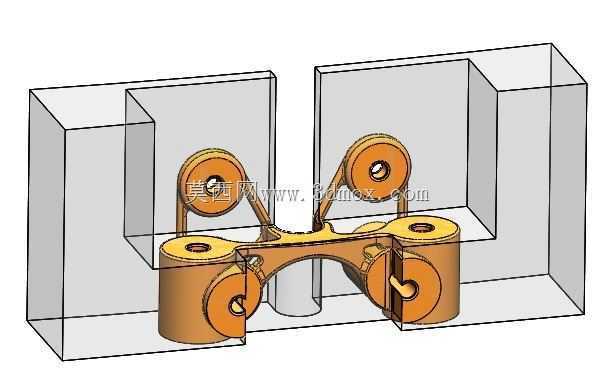

　　设计过程中优先遵循航天结构件的轻量化设计原则，整体采用拓扑优化后的镂空桁架式结构，在耳座与中部凸台之间的连接区域去除了所有非受力区域的材料，连接筋的走向完全匹配主应力传递路径，从固定耳座到挂载凸台的筋条截面采用渐变式设计，应力集中区域的筋条厚度更大，远离载荷传递路径的区域做了圆弧过渡挖空，既避免了直角结构带来的应力集中问题，也在保证结构强度的前提下最大限度压缩了整体重量。从安装边界来看，支架整体的安装基准面为平面结构，三处固定耳座的安装孔位间距经过精准匹配，可直接适配箭体内壁预设的标准安装孔位，不需要额外加工转接件；中部卡槽的内径尺寸适配航天领域常用的标准管路外径，卡槽开口处做了导向倒角，安装时可直接将管路从侧向压入卡槽，不需要从管路端部穿装，大幅提升箭上总装的操作效率。

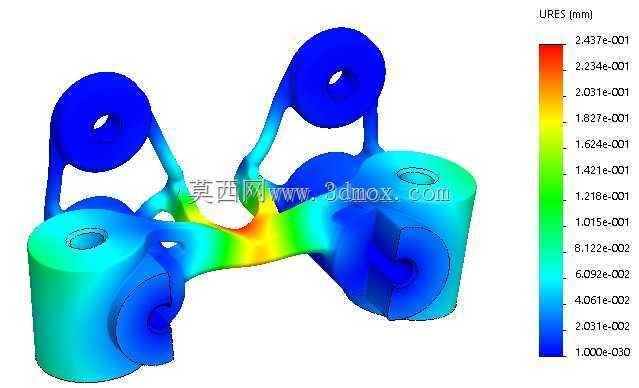

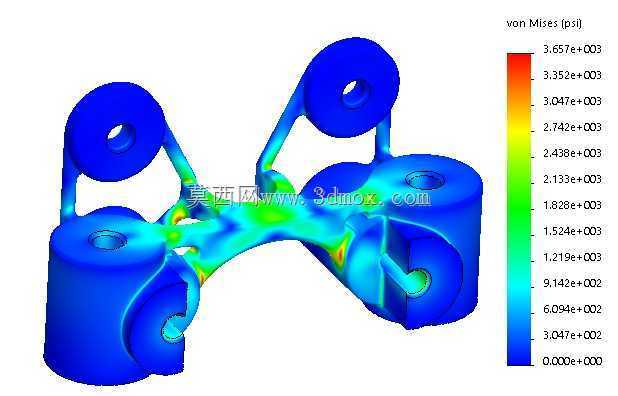

　　在力学性能匹配上，支架的整体结构可承受发射阶段的纵向过载与横向振动载荷，连接筋的截面尺寸经过受力校核，在额定挂载重量下不会出现塑性变形，耳座的通孔区域做了局部加厚处理，避免螺栓预紧力造成的局部压溃；所有外露的棱边都做了圆角钝化处理，避免安装过程中划伤操作人员或损坏相邻的线缆、管路外保护层。结构的质量与体积参数经过严格控制，在满足承载要求的前提下尽可能压缩占用空间，不会与箭体内的其他相邻组件产生安装干涉，适配箭体内部紧凑的布局要求。这类支架结构的设计逻辑完全围绕航天场景的高可靠、轻量化需求展开，没有多余的装饰性结构，每一处结构特征都对应明确的功能需求，既可以直接用于航天运载器的附属组件安装，也可以作为同类轻量化承重支架的设计参考，调整安装孔位与卡槽尺寸后即可适配不同的安装场景与挂载需求。
