风化层挖掘滚筒式采样作业装置结构

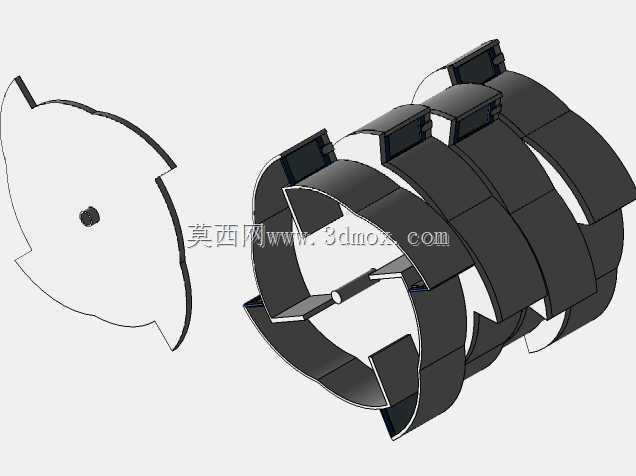

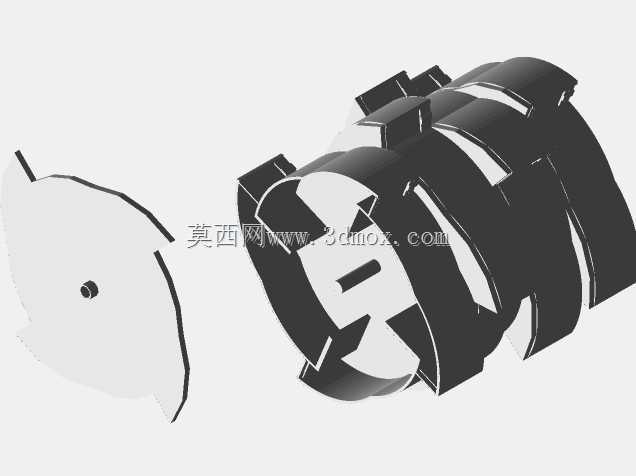

　　该装置核心为风化层表层物料采集作业设计，适配地外天体表层风化层采样、极端环境松散土层剥离收集类工况，作业过程中依靠滚筒自身旋转完成物料铲取、容腔填充、物料暂存全流程，无需额外设置独立的铲斗开合驱动机构，整体结构集成度较高，可适配搭载在小型移动探测平台、浅层土壤采样作业载具上完成表层松散物料的连续采集作业。从功能实现逻辑来看，滚筒周向均匀布置四组独立铲料开口，每个开口位置配套设置可单向活动的活板门结构，当滚筒旋转至铲料工位时，活板门在物料反作用力、自身重力共同作用下向内开启，刃口切入风化层表层将松散物料导入滚筒内部容腔；当开口随滚筒旋转离开料层区域后，活板门在容腔内物料重力、旋转离心力作用下自动闭合，避免已收集的物料从开口处洒落，

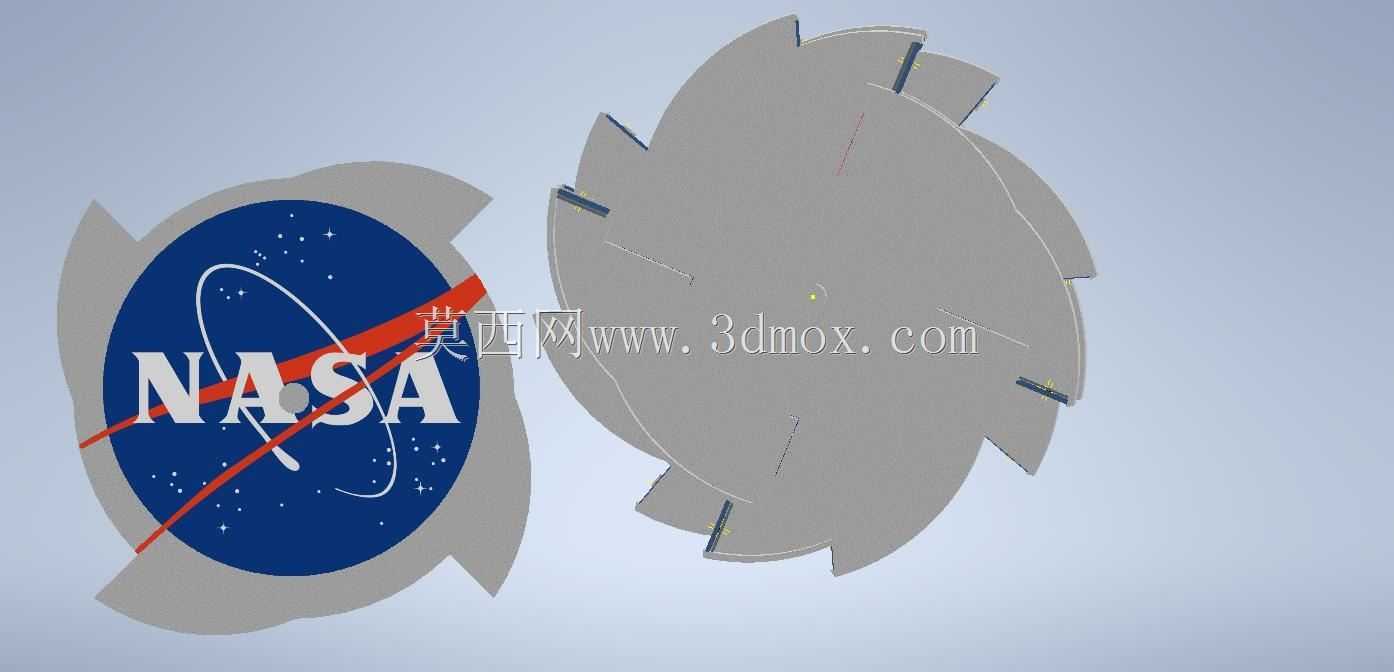

　　整套开合动作无需额外配置液压、电控驱动元件，依靠作业过程中的力学作用即可自动完成，大幅降低了装置的控制复杂度与故障概率。实际作业填充效率测试中，该结构的容腔填充率可稳定维持在95%以上，远高于传统无活门开放式滚筒采样结构的填充效率，尤其适配低重力、无大气的特殊作业环境，不会因为重力场变化出现物料提前洒落、填充不足的问题。设计过程中对滚筒的周向轮廓做了特殊优化，相邻铲料开口之间的外轮廓采用平滑过渡的类齿形结构，旋转过程中可先对表层板结的风化层做预破碎处理，避免刃口直接接触硬质板结层出现崩刃、卡滞问题，同时平滑过渡的外轮廓可降低旋转过程中的运行阻力，减少驱动端的功率损耗。滚筒两端设置标准化连接接口，

　　可根据不同搭载平台的安装尺寸快速适配连接法兰、传动转轴，接口位置预留了密封件安装槽，可适配真空、高低温环境下的动密封需求，避免细颗粒风化层物料进入传动连接部位造成磨损。装置整体外形采用对称式回转结构，安装边界可根据搭载平台的载荷舱尺寸做等比例缩放，基准版本的滚筒径向尺寸可适配小型探测车的前端安装空间，轴向长度可根据单次采样量需求灵活调整，无需改动核心的活板门与铲料开口结构即可完成不同规格的系列化衍生。周向布置的活板门转轴采用隐藏式设计，转轴位置设置在开口内侧的加强筋上，避免作业过程中细颗粒物料卡入转轴间隙造成活板门卡滞，每个活板门的开启角度设置有限位结构，最大开启角度控制在30度以内，既保证铲料过程中物料可以顺畅进入容腔，

　　也避免开启角度过大导致旋转过程中活板门无法及时闭合。滚筒内部容腔采用光滑圆弧过渡设计，没有直角积料死角，采集到的物料在滚筒旋转过程中可顺畅滑入容腔深处，不会在开口位置堆积造成活板门无法完全闭合。考虑到特殊作业环境的维护需求，整套滚筒结构采用模块化拆分设计，活板门、刃口、端盖连接部位均采用快拆式连接结构，无需专用工具即可完成易损件的更换作业，刃口部位采用可更换的硬质耐磨片设计，磨损后仅需更换耐磨片即可恢复铲料性能，无需整体更换滚筒主体，大幅降低了全生命周期的使用成本。两端的连接接口为可选配置，可根据不同的传动形式选择键连接、法兰连接、快插式连接等多种结构，适配不同的驱动输出端形式，无需额外制作转接件即可完成安装。
