四冲程发动机排气歧管结构设计

　　在往复式内燃机的排气系统布局中，排气歧管承担着将各气缸燃烧后的废气有序汇集、引导至排气后处理装置的核心作用，这款适配四冲程机型的排气歧管，在结构设计上充分考虑了多缸机的排气干涉抑制、安装空间适配以及长期高温工况下的结构可靠性。从实际装车场景来看，这类歧管多用于小排量直列多缸四冲程发动机，常见于乘用车辆、小型通用动力机组以及轻型工程机械的动力单元中，安装位置位于气缸盖排气侧与三元催化器或者排气总管之间，是发动机排气路径上的首个导流结构件。

　　设计过程中首先要匹配气缸盖的排气口布局，这款歧管采用三法兰安装位的结构，对应三个气缸的排气出口，每个对接法兰都采用三角形布置的螺栓孔位，这种孔位布局能够在有限的法兰面宽度内实现均匀的压紧力分布，避免高温工况下密封垫压合不均导致的废气泄漏问题，法兰面的平面度公差需要控制在0.1mm以内，才能保证与气缸盖结合面的密封可靠性。歧管的弯管段采用渐变曲率的流道设计，没有出现直角弯折或者截面突变的结构，目的是降低废气在管内的流动阻力，减少排气背压，而排气背压的控制直接关系到发动机的充气效率，进而影响动力输出表现与燃油经济性，流道内壁的顺滑过渡也能减少废气紊流产生的振动噪音，优化整机NVH表现。

　　在安装边界的考量上，这款歧管的三个安装法兰分别对应不同的空间角度，适配气缸盖排气侧的倾斜安装面，管身中段的弯折角度经过反复校核，既保证了各缸排气路径长度的一致性，减少各缸排气之间的干扰，也避让了发动机舱内周边的附件布局，比如启动电机、发电机管路以及冷却水管路的安装空间，避免装车后出现运动干涉或者距离热源过近导致周边部件老化加速的问题。管身与法兰的连接位置采用圆弧过渡结构，能够缓解高温工况下的应力集中问题，因为发动机工作时排气歧管长期处于600-900℃的高温环境，冷机启动与全负荷工作时的温差会带来明显的热胀冷缩形变，过渡位置的应力集中很容易导致歧管开裂失效，这种圆弧过渡的结构设计能够分散热应力，提升部件的使用寿命。

　　从结构细节来看，每个法兰上的安装孔都设计了略大于螺栓直径的通孔，预留了一定的安装调整余量，能够抵消部分制造公差带来的装配偏差，降低装配难度。管身的壁厚设计也经过了权衡，过薄的管壁会导致结构刚度不足，容易在发动机振动作用下产生共振开裂，同时隔热性能差会导致过多热量辐射到发动机舱内；过厚的管壁则会增加歧管重量，提升整机重量，同时延长冷启动时的催化器起燃时间，不利于排放控制，这款歧管的壁厚选取在兼顾结构强度与热响应速度的合理区间，既满足刚度要求，也能让废气热量快速传递到后处理装置，缩短冷机排放超标时长。

　　在实际的建模过程中，流道的曲面构建需要优先保证气体流动的顺畅性，先通过各缸排气口的中心轨迹线拟合出顺滑的空间弯曲线，再沿着轨迹线扫描出等径或者渐变径的管身曲面，之后再与各个安装法兰进行布尔合并，合并位置的倒圆角处理需要同时兼顾应力分散与流道顺滑两个要求，不能为了追求圆角美观而导致流道截面出现局部收窄。安装孔的位置度公差需要严格匹配气缸盖的对应孔位，在建模时需要以气缸盖的安装基准作为统一坐标系，避免装配时出现孔位错位无法安装的问题。此外，歧管的整体外形轮廓需要在发动机舱的布置边界内，预留出至少10mm的间隙给周边的管线与隔热罩安装空间，防止工作过程中管身热膨胀后与周边部件发生接触。

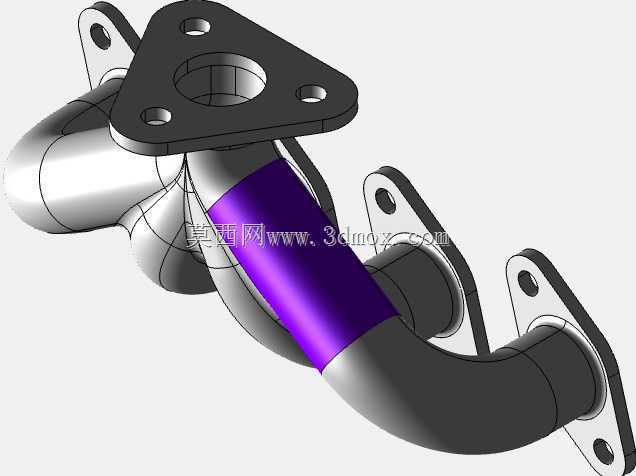

　　这类排气歧管在实际使用中还需要配合隔热罩使用，因此在建模时也预留了隔热罩的安装点位，图中管身侧面的小安装耳就是用于固定隔热罩的结构，能够减少歧管向周边部件的热辐射，同时降低排气系统的表面温度，避免车辆行驶过程中底盘附着的易燃物接触高温管壁引发安全隐患。整个歧管的重量控制也在设计考量范围内，在满足强度与刚度要求的前提下尽可能去除多余的材料，比如法兰的非密封面区域做了减薄处理，管身没有多余的加强凸台，实现轻量化设计，降低发动机的整体重量，对于提升车辆燃油经济性有一定帮助。
