可3D打印快换式靴型脚踏插接结构

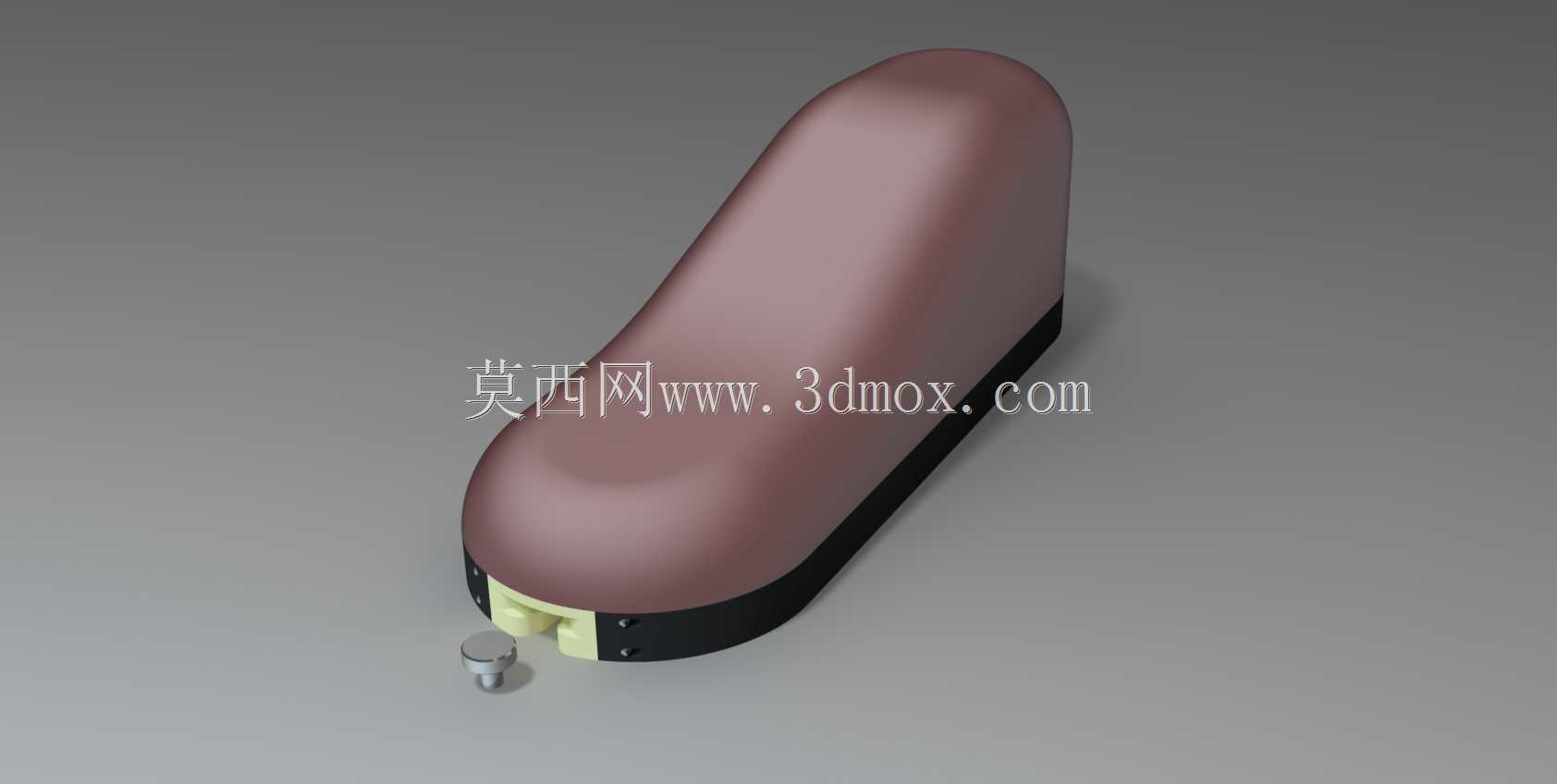

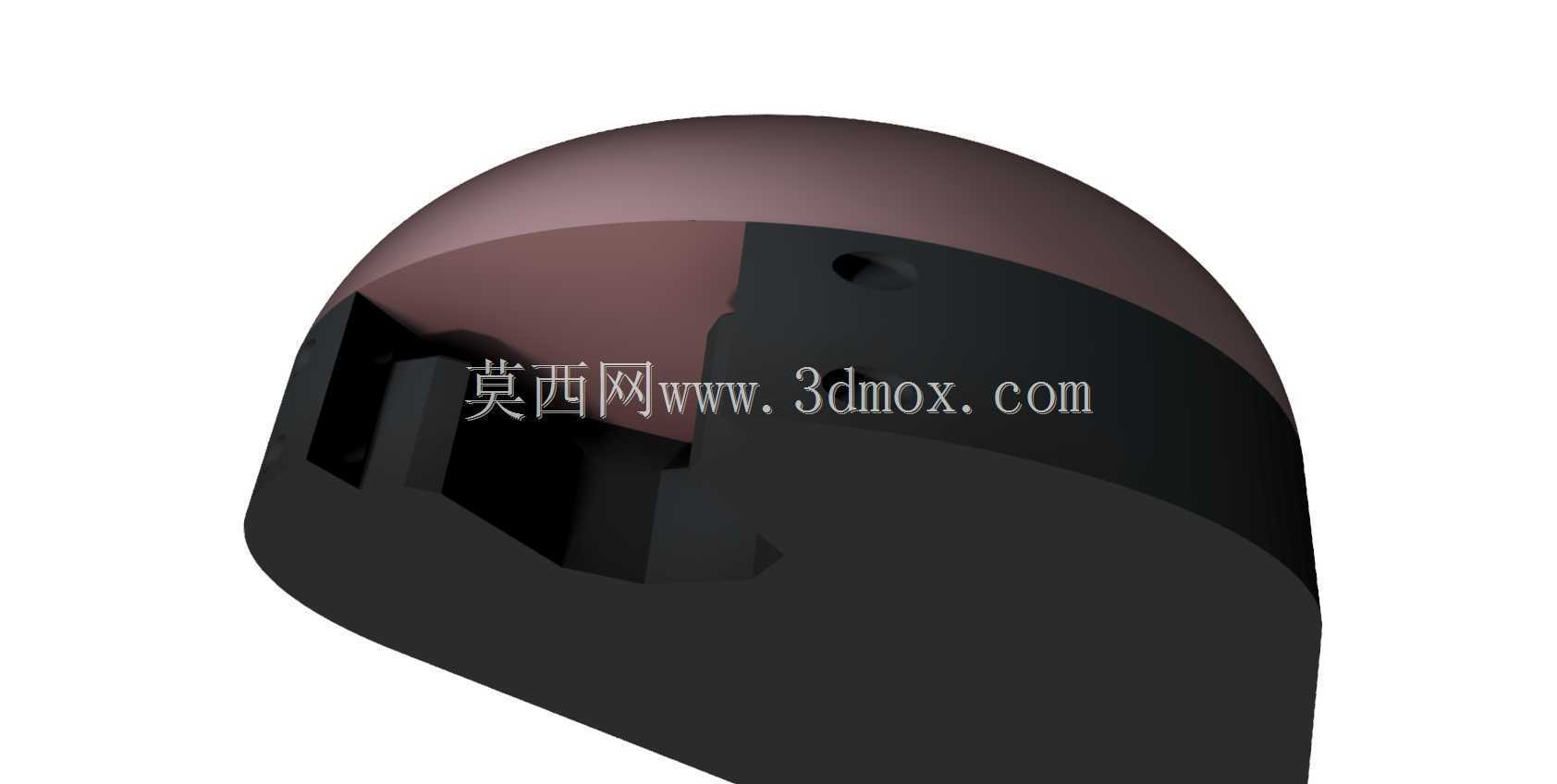

　　在特种作业装备、密闭空间运维设备以及极端环境驻留设施的操控单元设计中，脚踏操控部件的易损性一直是结构设计环节需要重点考量的问题。这类部件长期承受操作人员的往复踩踏载荷，接触面易出现磨损、开裂甚至断裂失效，而在远离常规供应链保障的场景下，常规备件更换的物流成本与时间成本极高，这就要求脚踏部件在满足人机工程学操控需求的同时，具备快速更换、适配现场加工条件的结构特性。这款靴型脚踏插接结构正是针对这类特殊工况开发的功能构件，整体外形采用贴合脚掌踩踏轮廓的流线型曲面设计，踩踏面做了大圆角过渡处理，避免尖锐棱角对操作人员 footwear 造成剐蹭，同时曲面弧度匹配自然踩踏时的脚掌倾角，长时间操控不易产生局部应力集中带来的疲劳感。

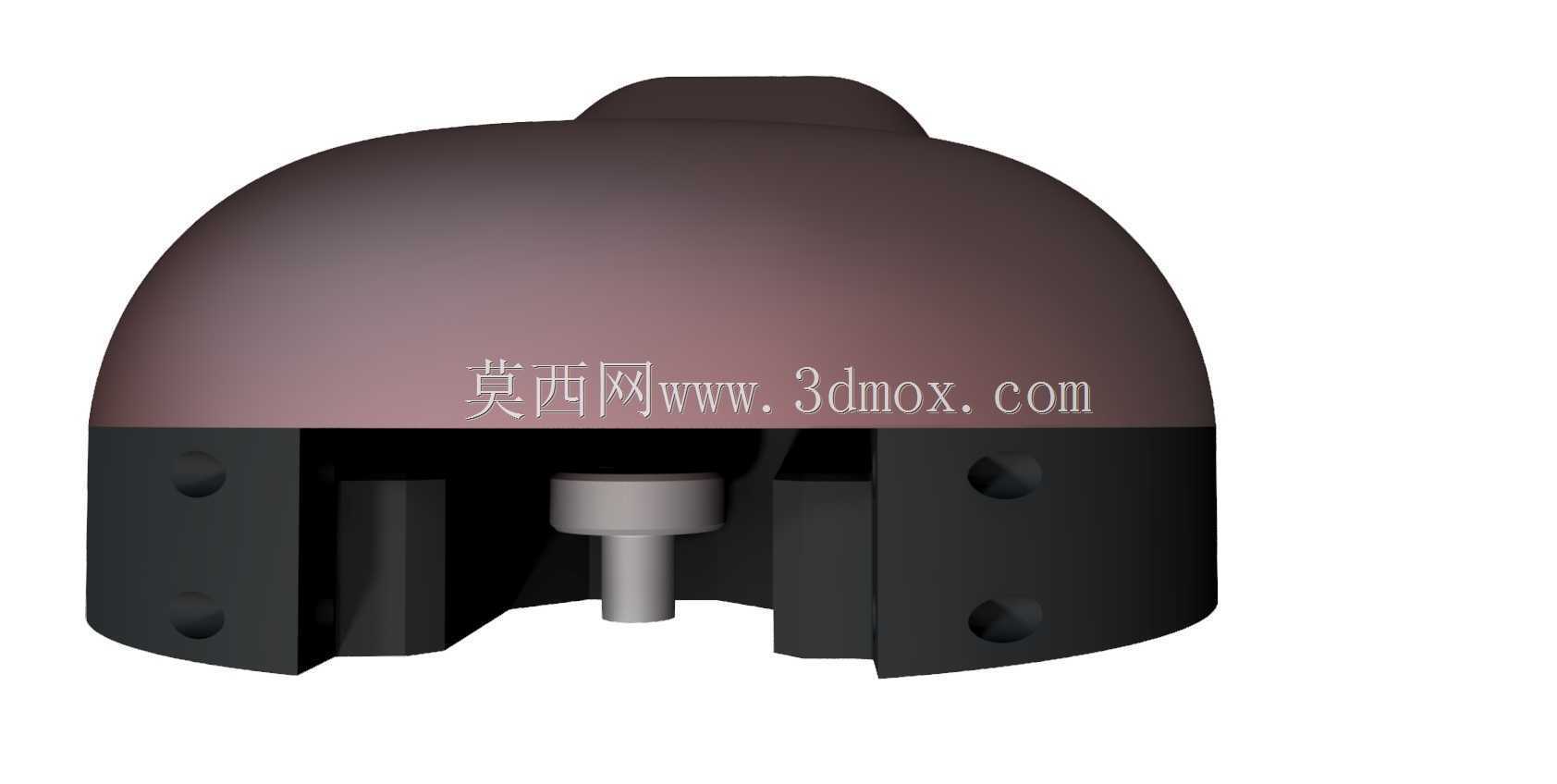

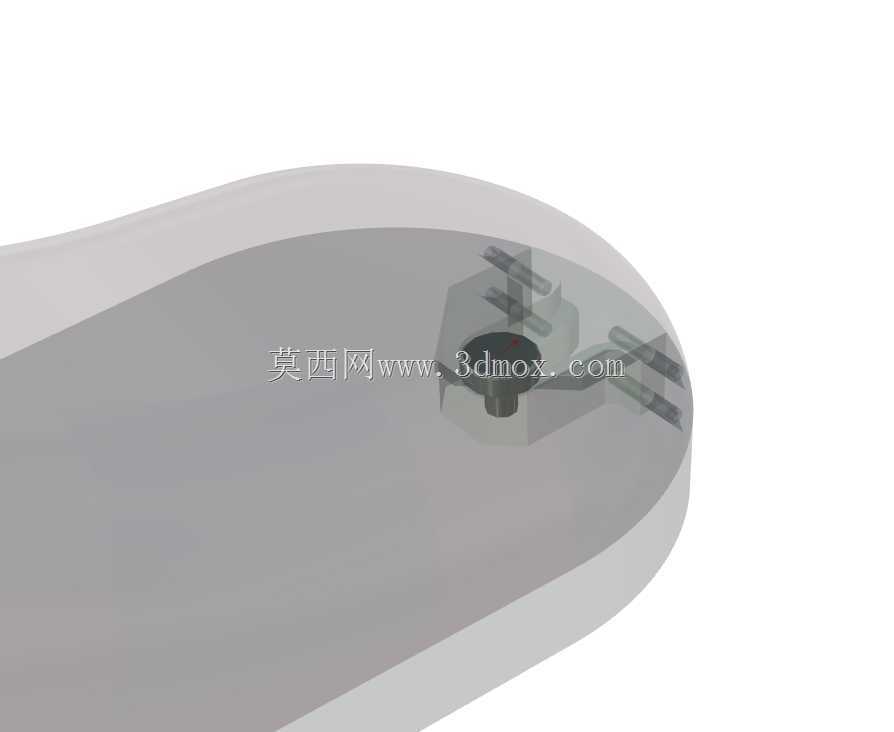

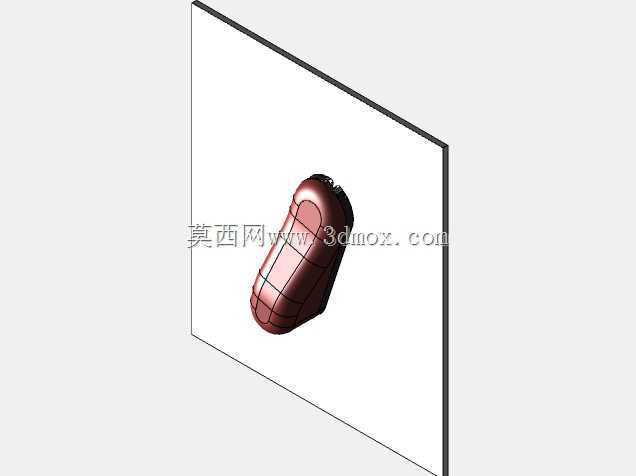

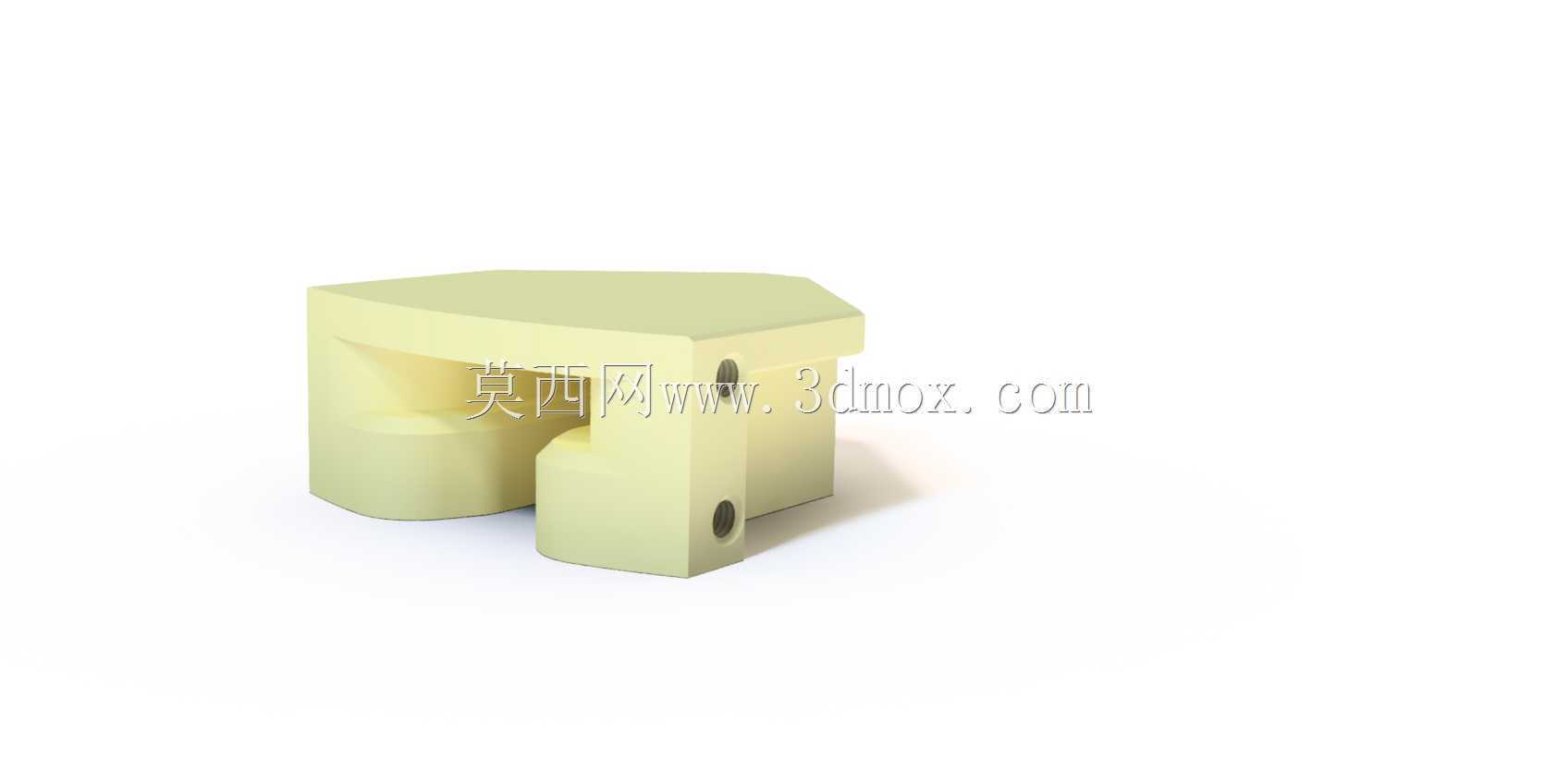

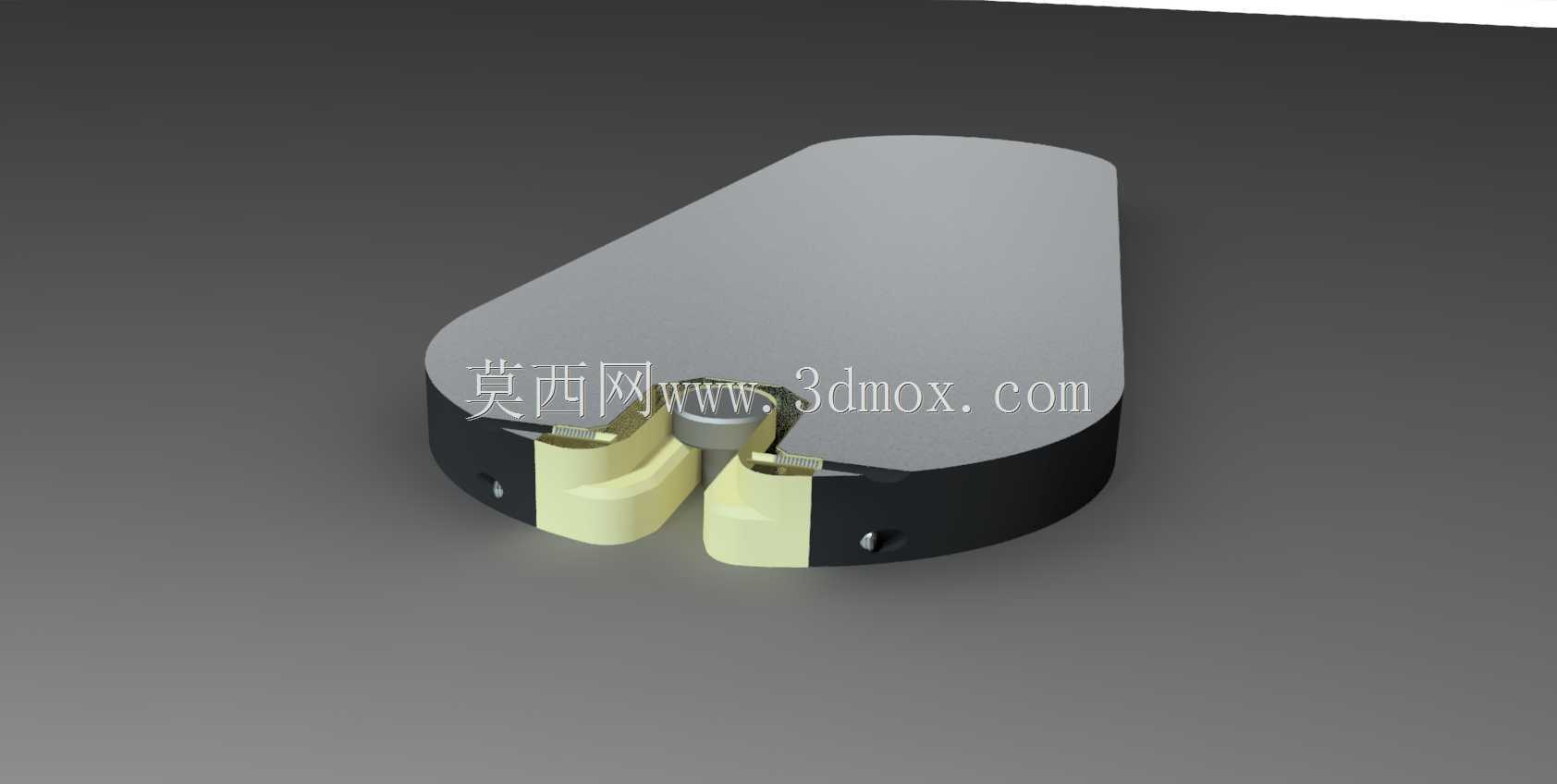

　　结构整体分为外部靴型踩踏主体与底部固定基座两个核心部分，其中外部踩踏主体采用尼龙6类工程塑料作为适配3D打印工艺的成型材料，这类材料具备足够的抗冲击强度与耐磨性能，完全能够满足往复踩踏的载荷要求，同时熔融沉积成型类的常规3D打印设备即可完成加工，无需复杂的模具或专用加工工装，在具备基础3D打印条件的作业场景下，可直接现场制备备件，大幅缩短故障更换周期。底部固定基座采用金属材质设计，基座上预设了标准的焊接定位点位，在设备整体装配环节，可直接将基座焊接固定在操控工位的对应安装面上，无需额外设计复杂的螺栓连接结构，既减少了连接环节的松动风险，也适配舱体、机架类薄壁结构的安装需求，避免打孔对结构本体强度造成削弱。

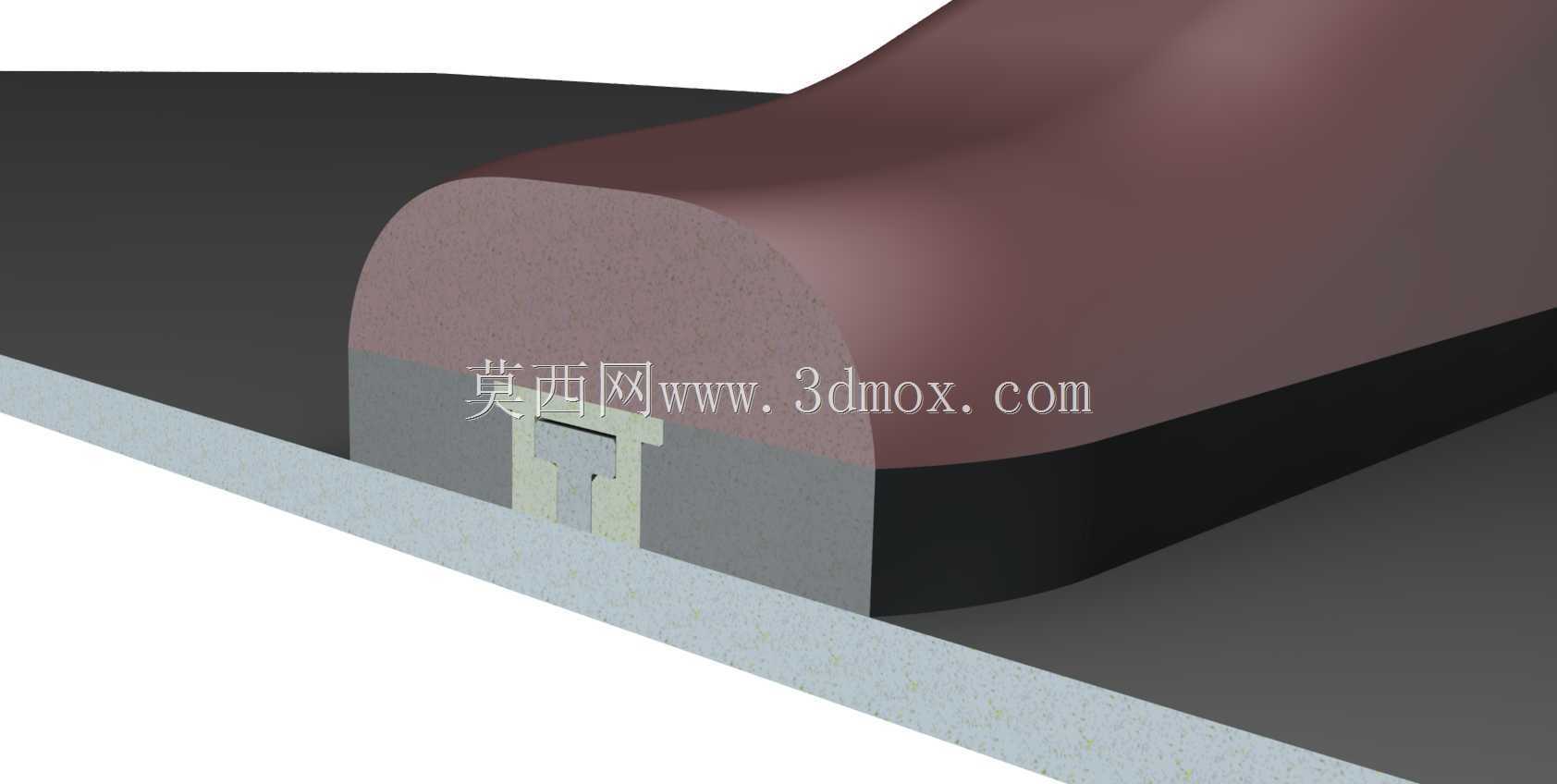

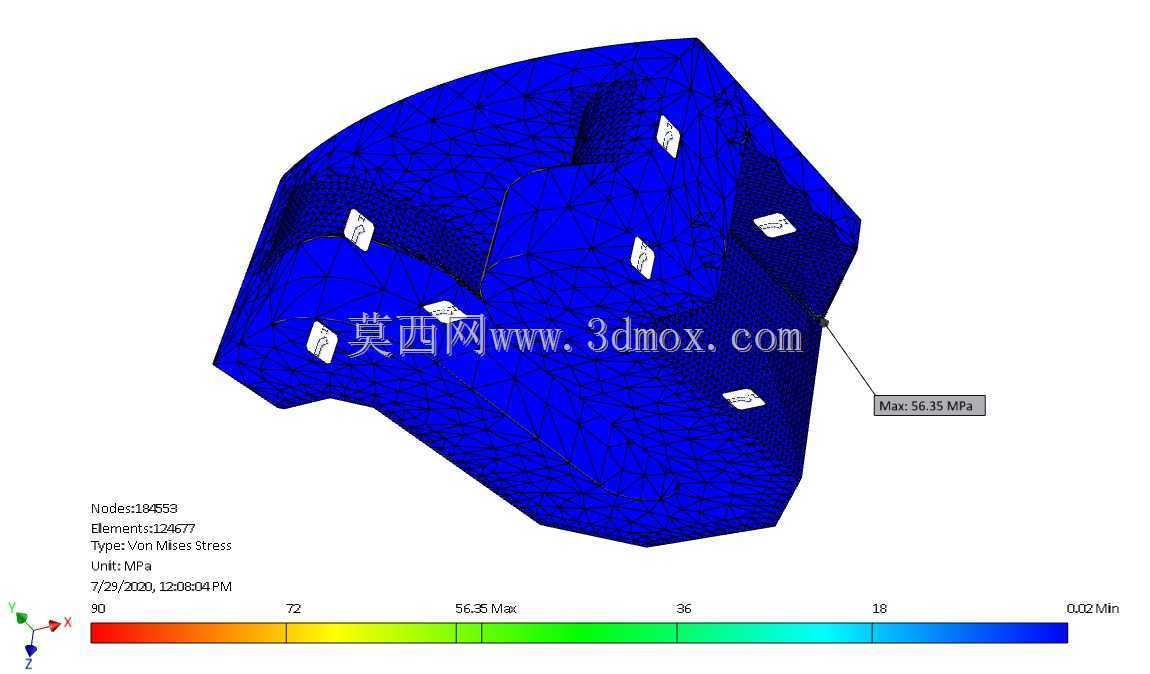

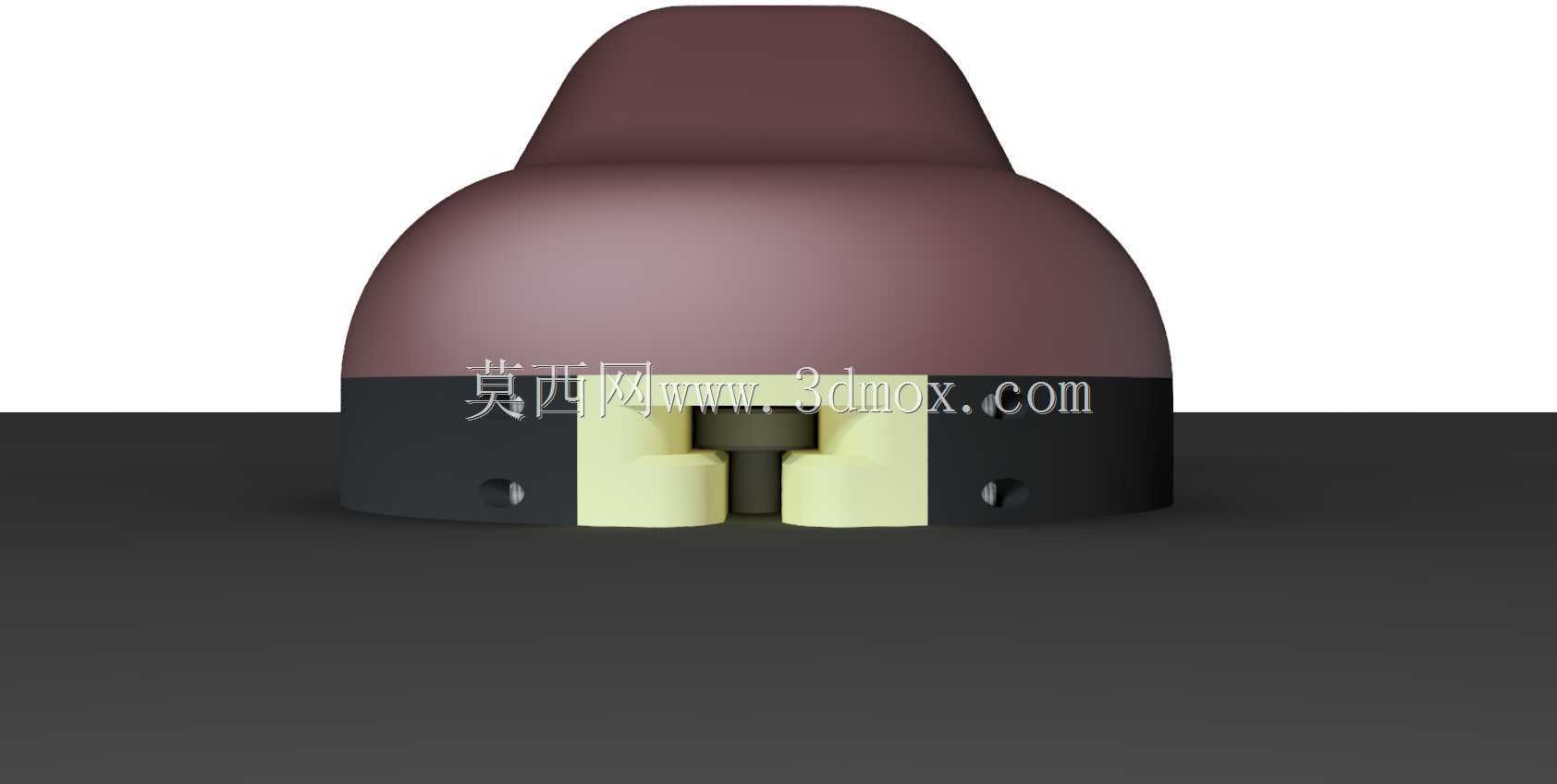

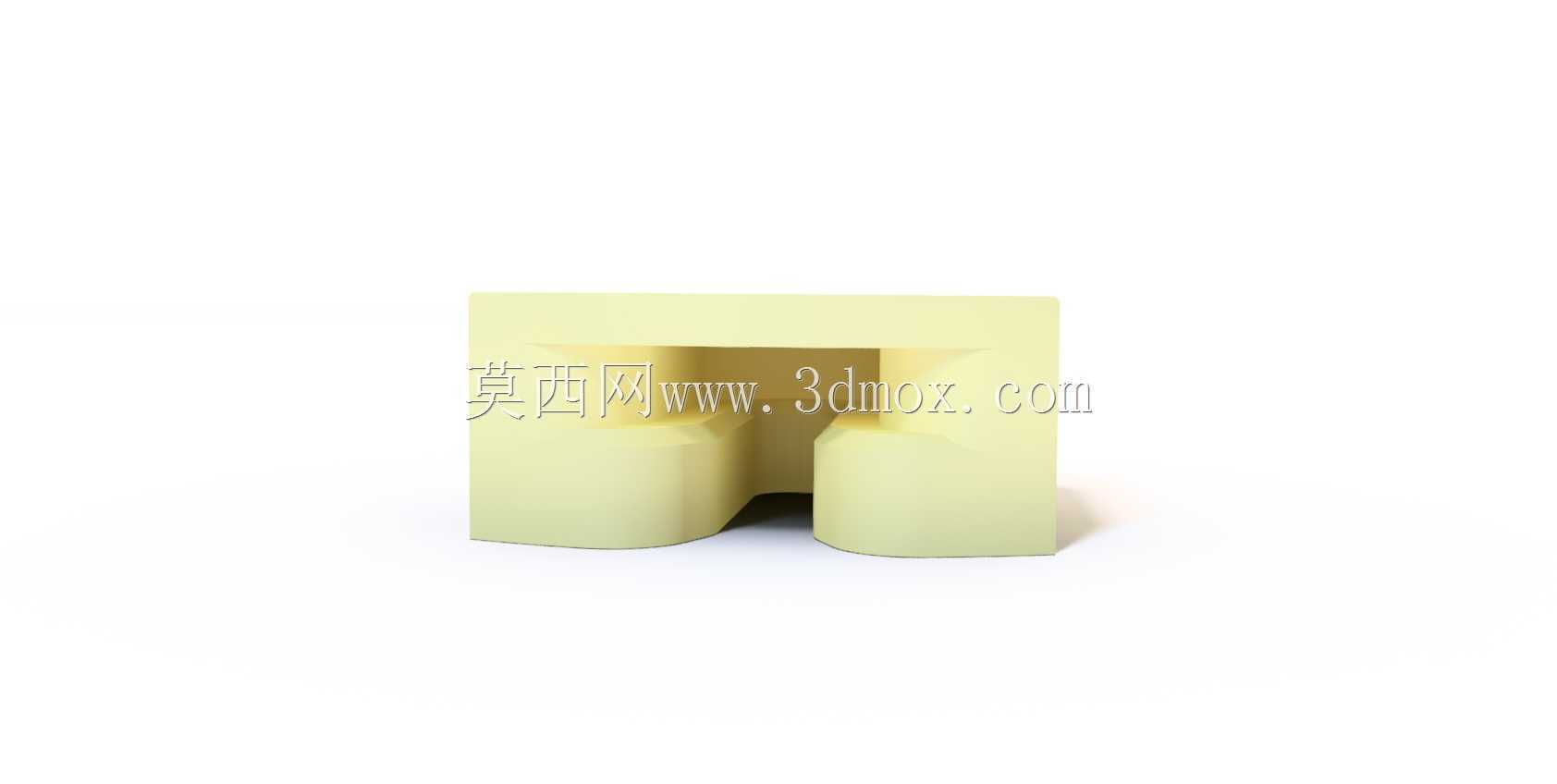

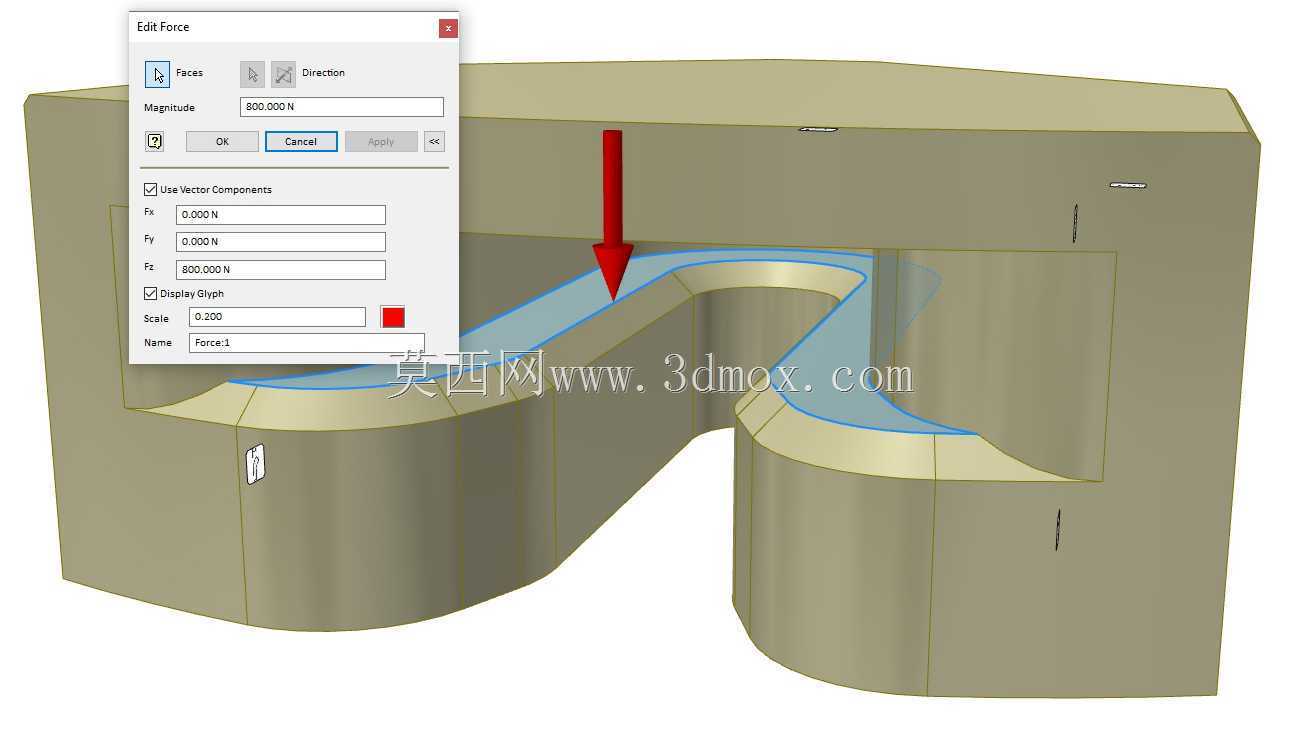

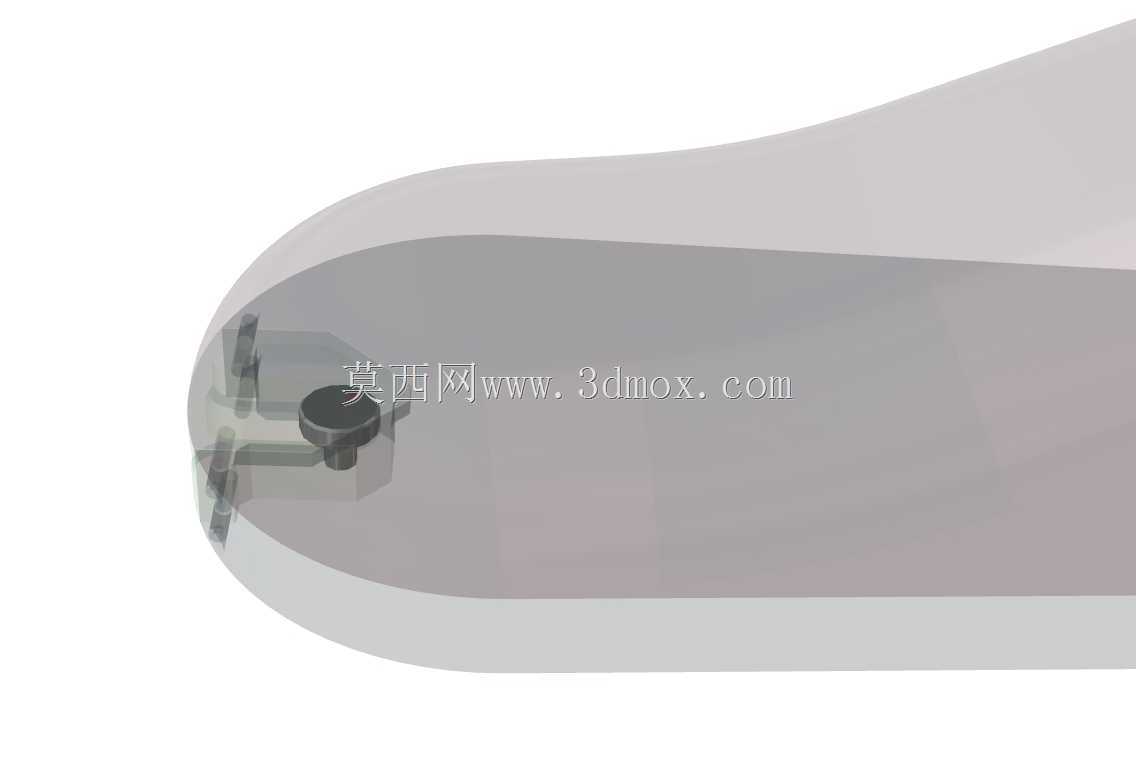

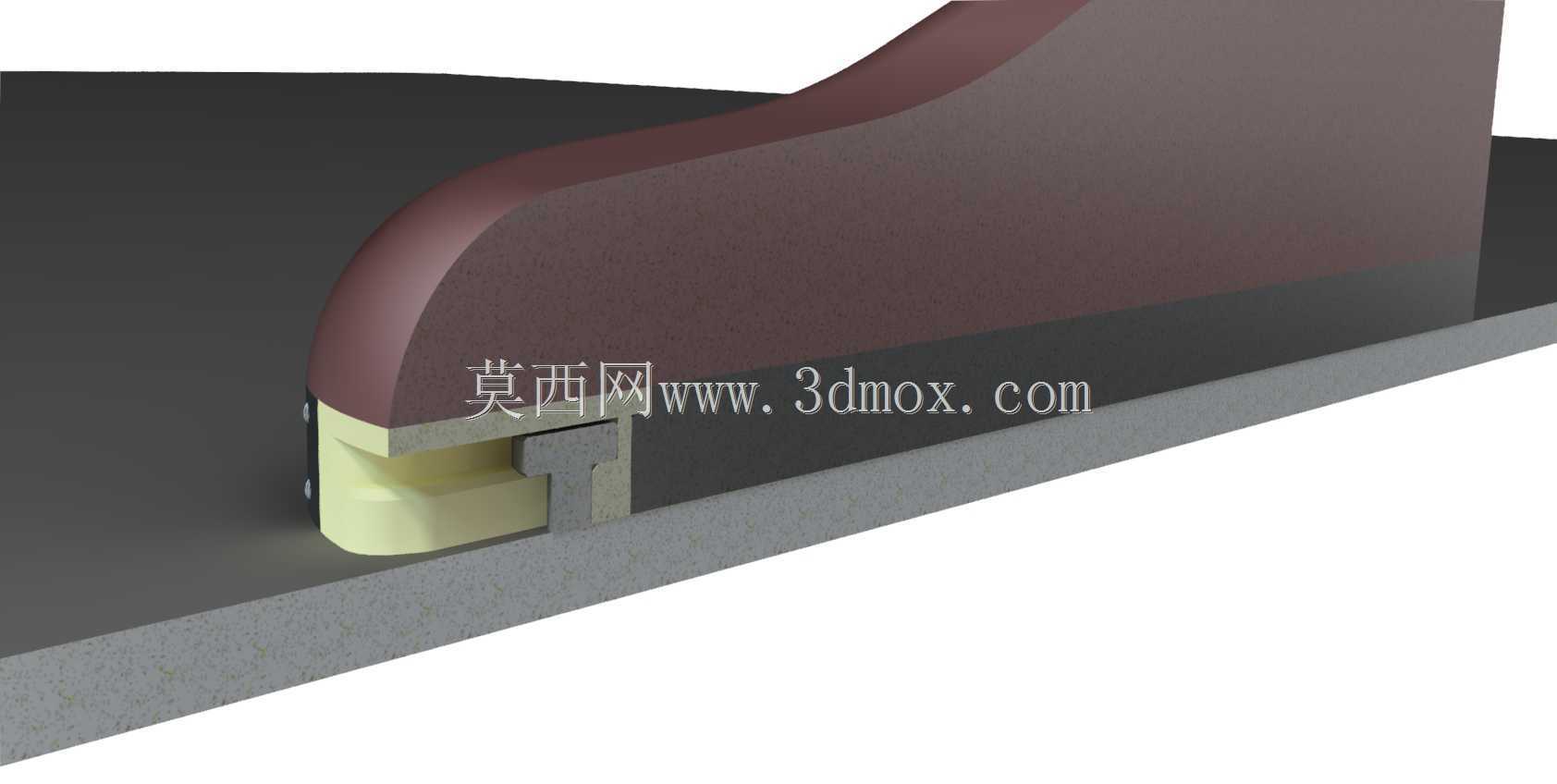

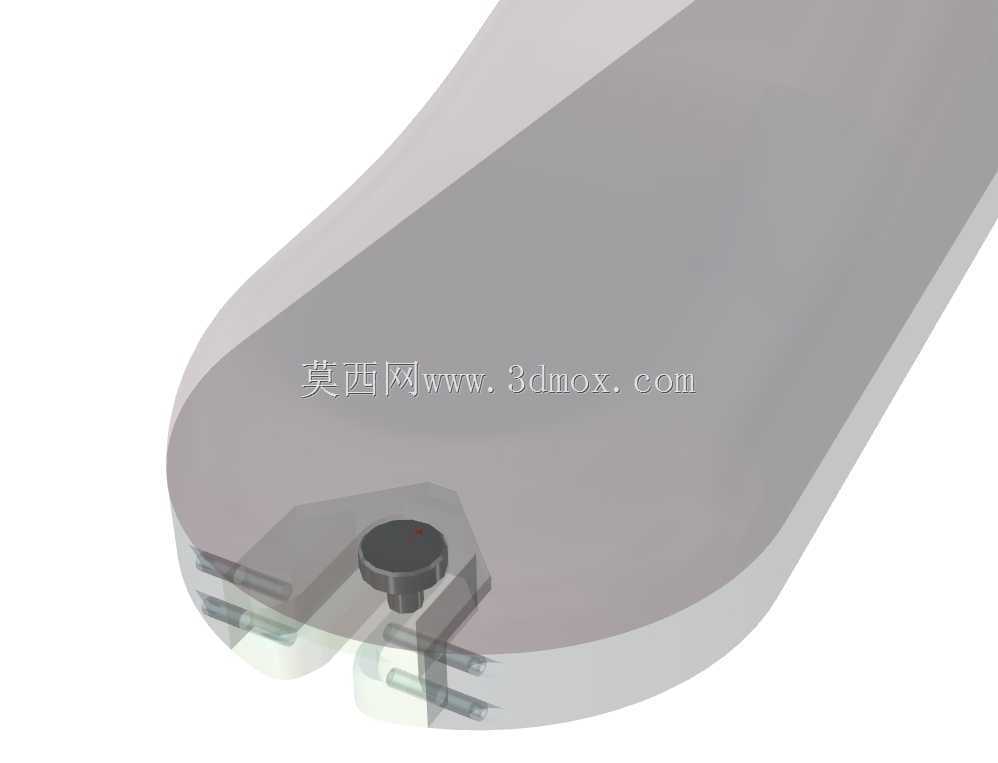

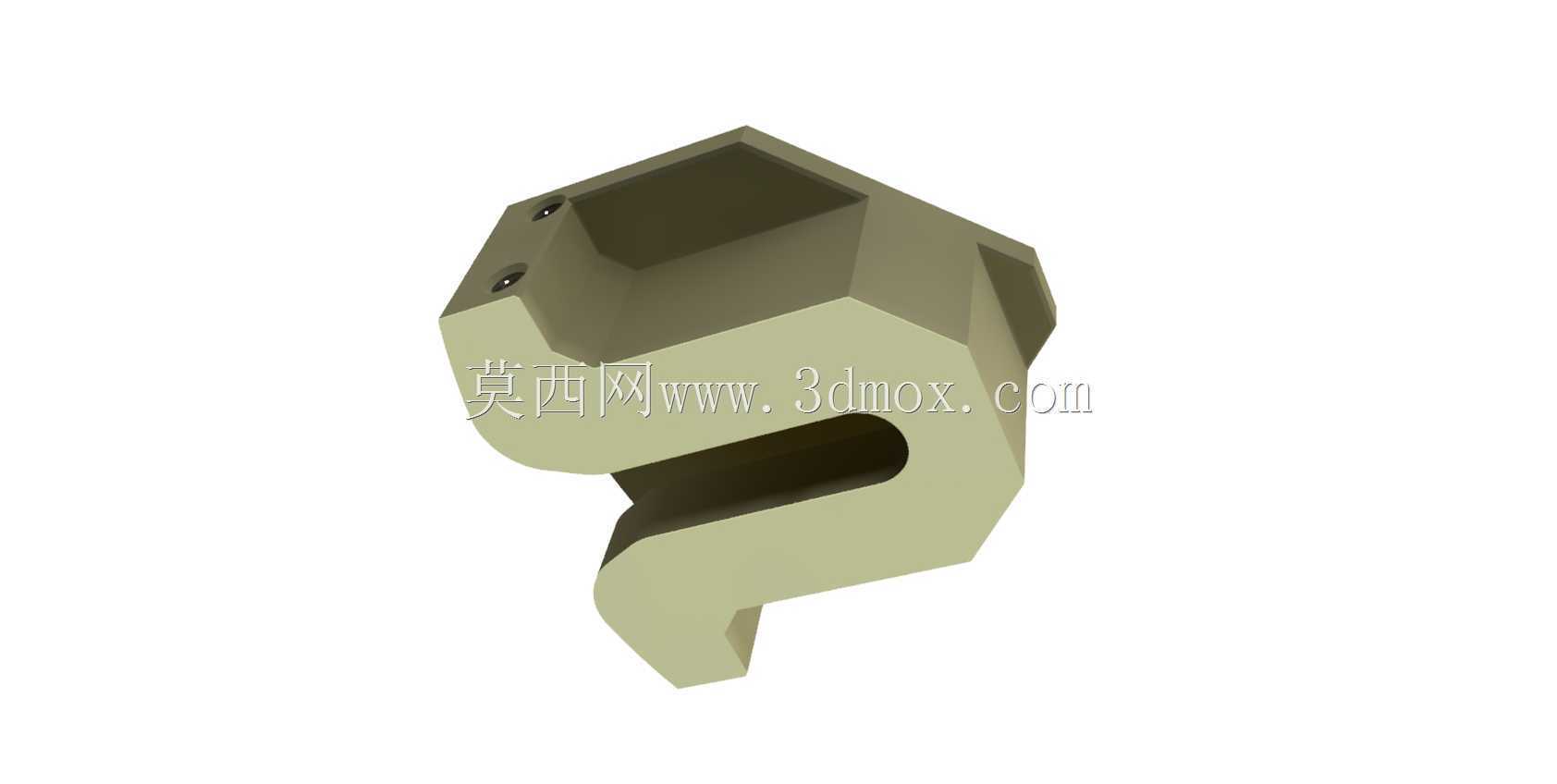

　　插接配合部位做了定位止口设计，靴型主体与基座对接时可通过止口自动定位，无需额外调整对位，配合部位预留了合理的安装间隙，既保证插接后无明显旷量，也能在更换时快速插拔拆卸，无需借助专用工具即可完成备件替换。从安装边界来看，该结构整体占用空间紧凑，长度方向适配成年人脚掌的常规踩踏接触范围，宽度方向控制在单脚操控的合理尺寸内，高度方向不会超出工位周边的安全间隙要求，不会对操作人员的脚部移动造成干涉。在载荷传递路径设计上，踩踏产生的垂直载荷与侧向力会通过插接止口均匀传递到金属基座上，再通过焊接点位分散到设备本体结构上，避免塑料材质的踩踏主体直接承受硬连接带来的应力集中，有效延长构件的整体使用寿命。针对极端环境下的使用需求，

　　该结构的塑料主体部分可根据实际工况调整3D打印的填充率，在高载荷使用场景下可提升填充比例增强结构强度，在低频次使用场景下可降低填充率减少材料消耗与打印耗时，具备极强的场景适配性。插接部位的配合公差经过反复验证，既考虑了3D打印工艺的成型精度误差范围，预留了足够的尺寸补偿余量，避免因打印件收缩变形导致装配卡滞，也保证了装配后的配合紧密度，踩踏过程中不会出现异响或窜动。固定基座的焊接点位采用均匀分布的设计，焊接时可采用分段对称焊接的工艺，减少焊接变形对基座平面度的影响，保证插接配合面的平整度。整个结构没有复杂的异形内腔设计，3D打印时无需添加大量支撑结构，打印完成后仅需简单去除少量支撑毛刺即可直接装配使用，降低了现场制备的后处理难度。在实际应用中，这类结构不仅可用于特种驻留设施的操控工位，也可适配各类工业设备的临时脚踏操控单元、户外作业装备的脚踏控制部件，尤其是在备件补给困难的作业场景下，仅需携带对应材质的打印耗材，即可根据损耗情况随时制备替换件，相比传统的金属机加工脚踏部件，大幅降低了备件储备的空间占用与物流成本。
