适配3D打印更换的靴形插接导轨结构

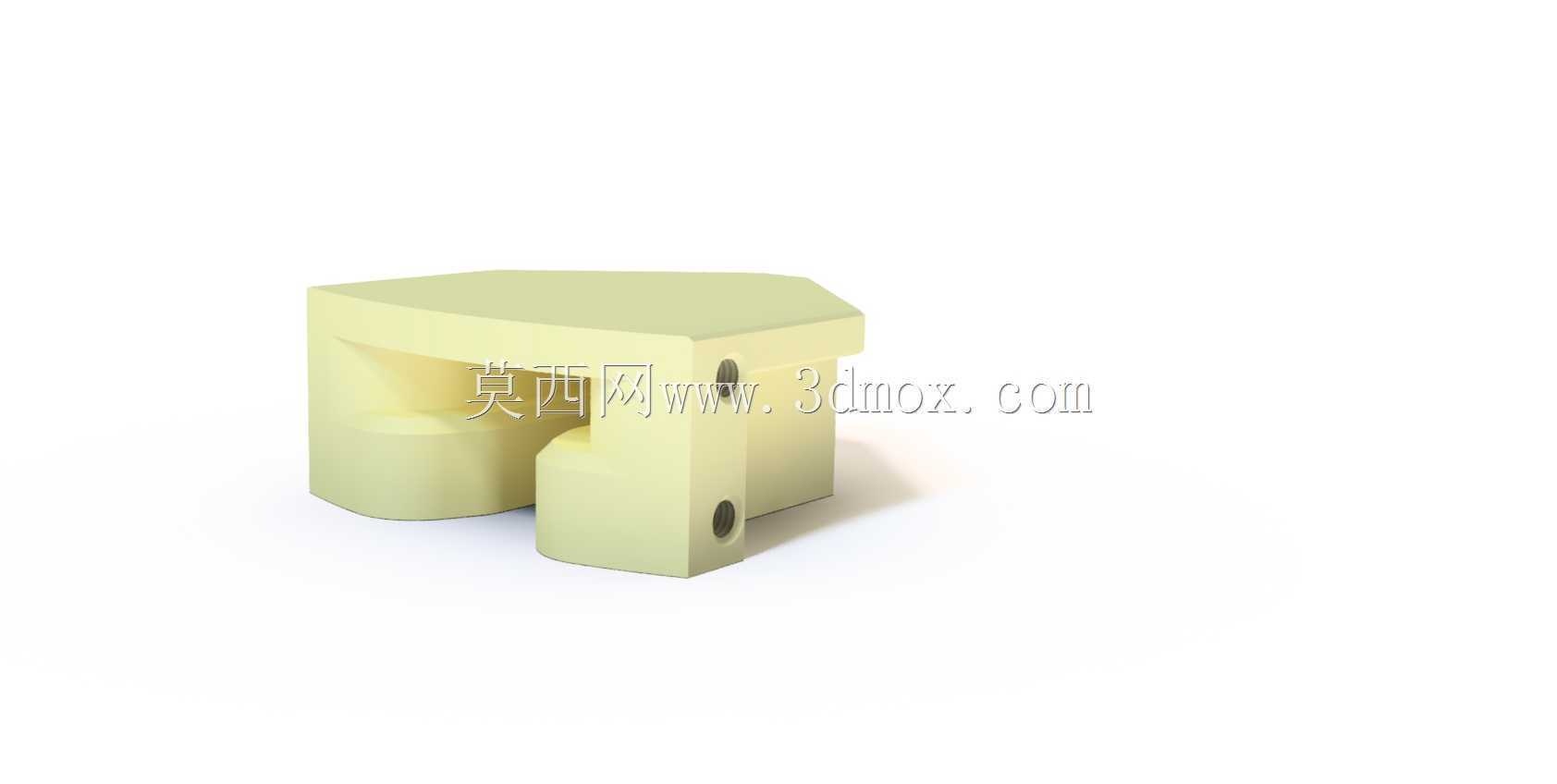

　　在航天在轨维护、极端环境驻留配套的机械结构设计场景中，这类靴形插接导轨构件的核心定位，是作为舱体或移动载具上的滑动导向与快换连接部件，承担滑动副导向、部件快速拆装更换的功能。不同于常规地面设备使用的金属切削导轨，该构件在设计阶段就充分考虑了极端环境下的备件补给限制，将易磨损的插接靴部分设计为可单独3D打印制造的分体结构，适配尼龙6这类具备良好耐磨性能与机械强度的工程材料，当插接靴部分因长期滑动摩擦出现磨损、磕碰损伤时，无需整体更换整个导轨组件，仅需打印替换对应的靴形插件即可完成修复，大幅降低极端环境下的备件存储压力与维护成本。

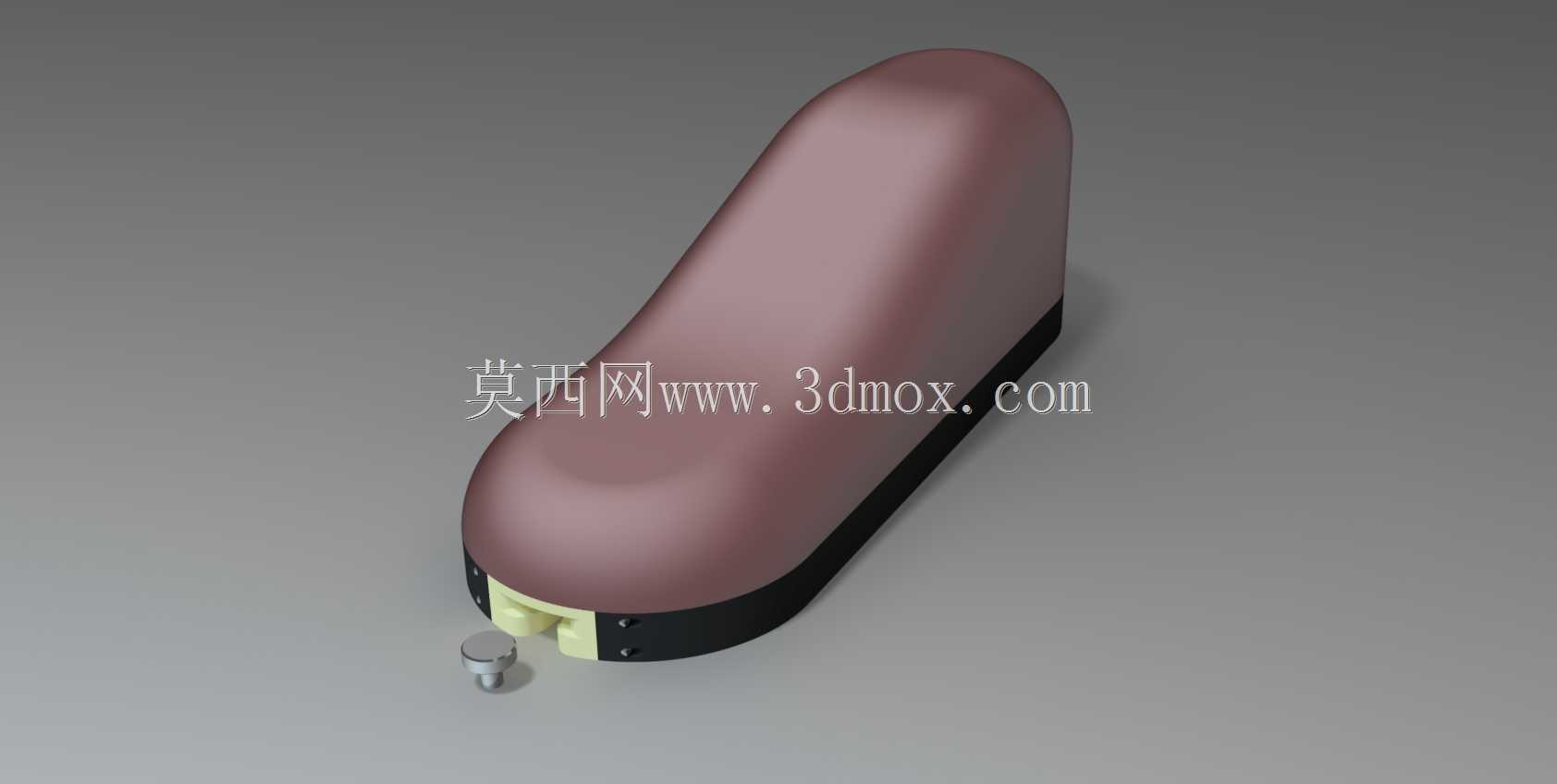

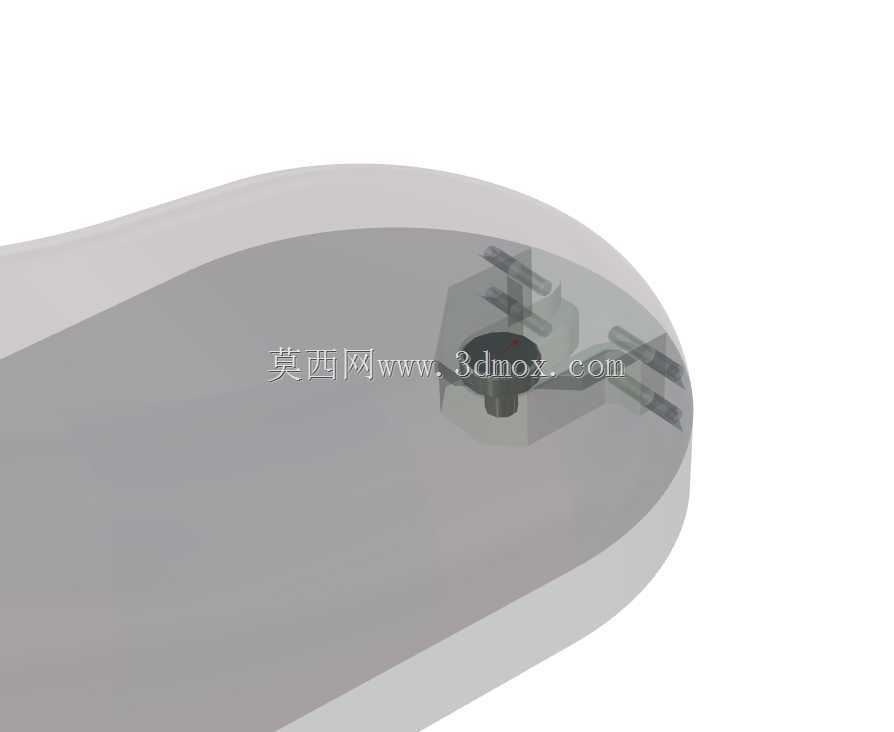

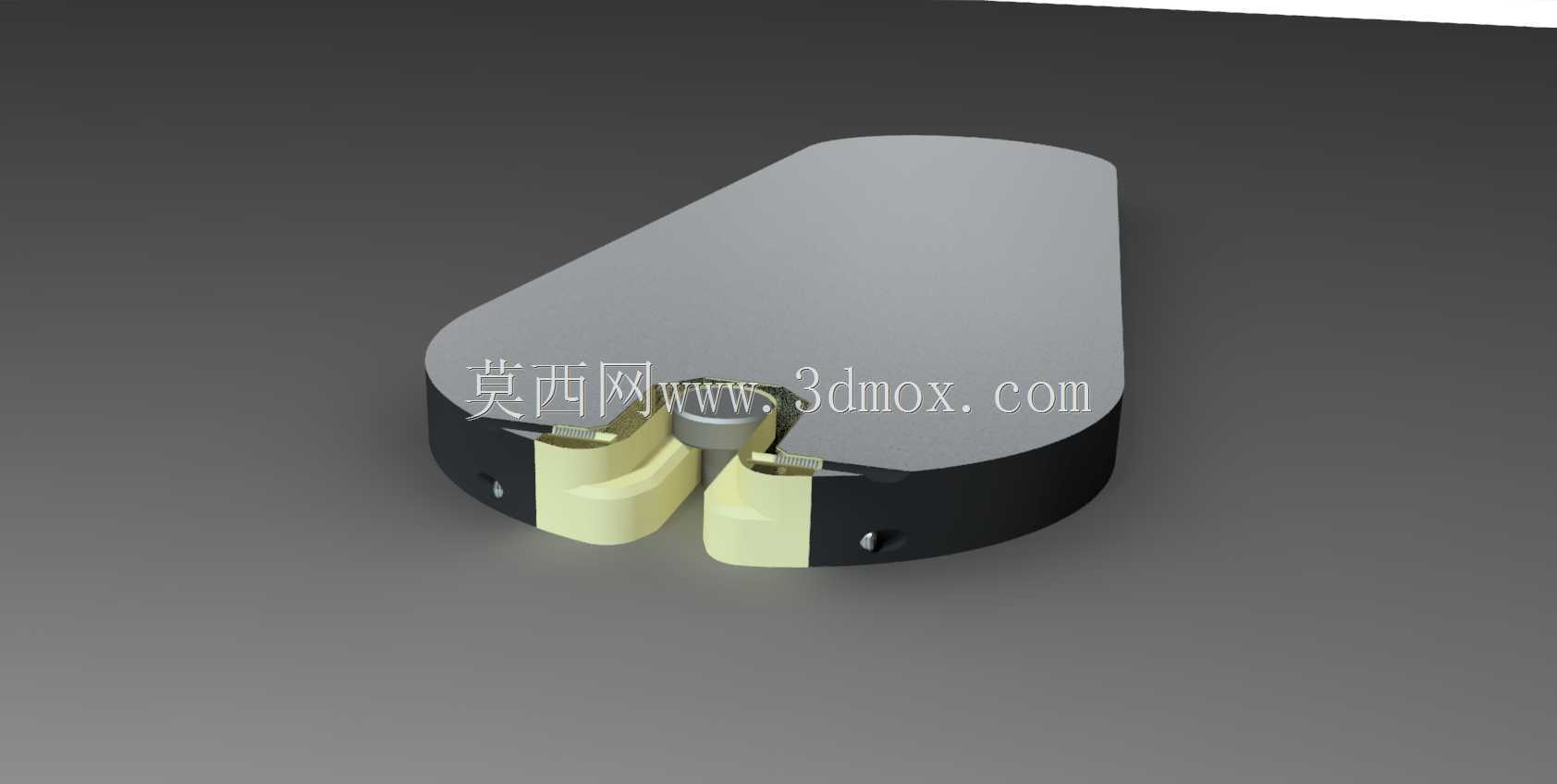

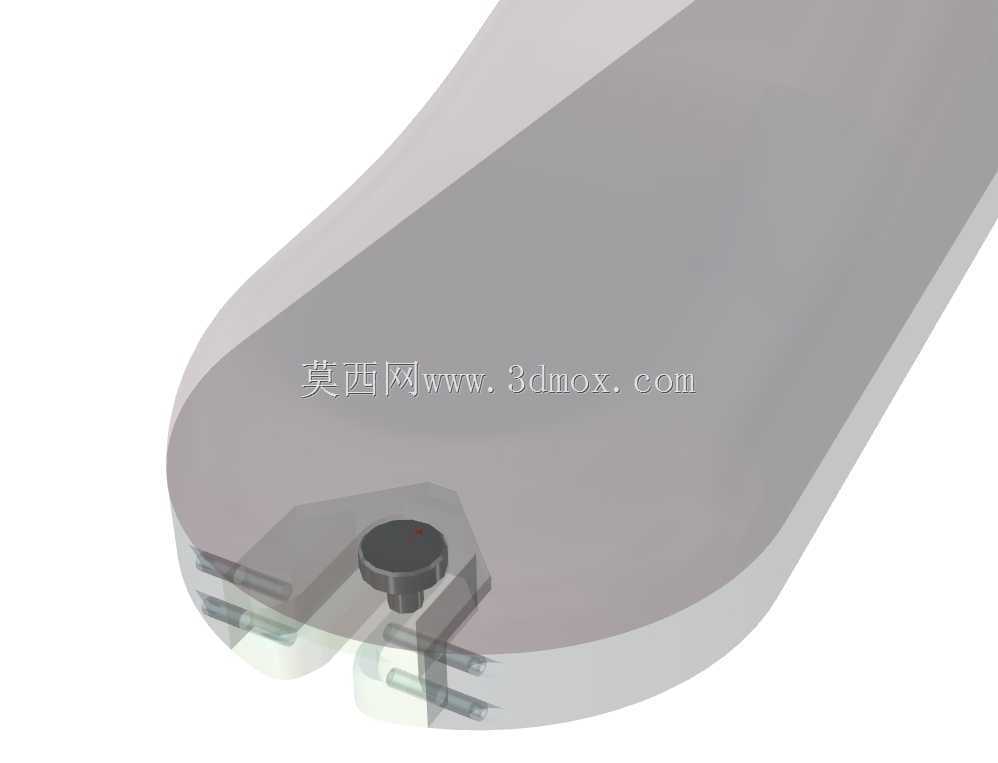

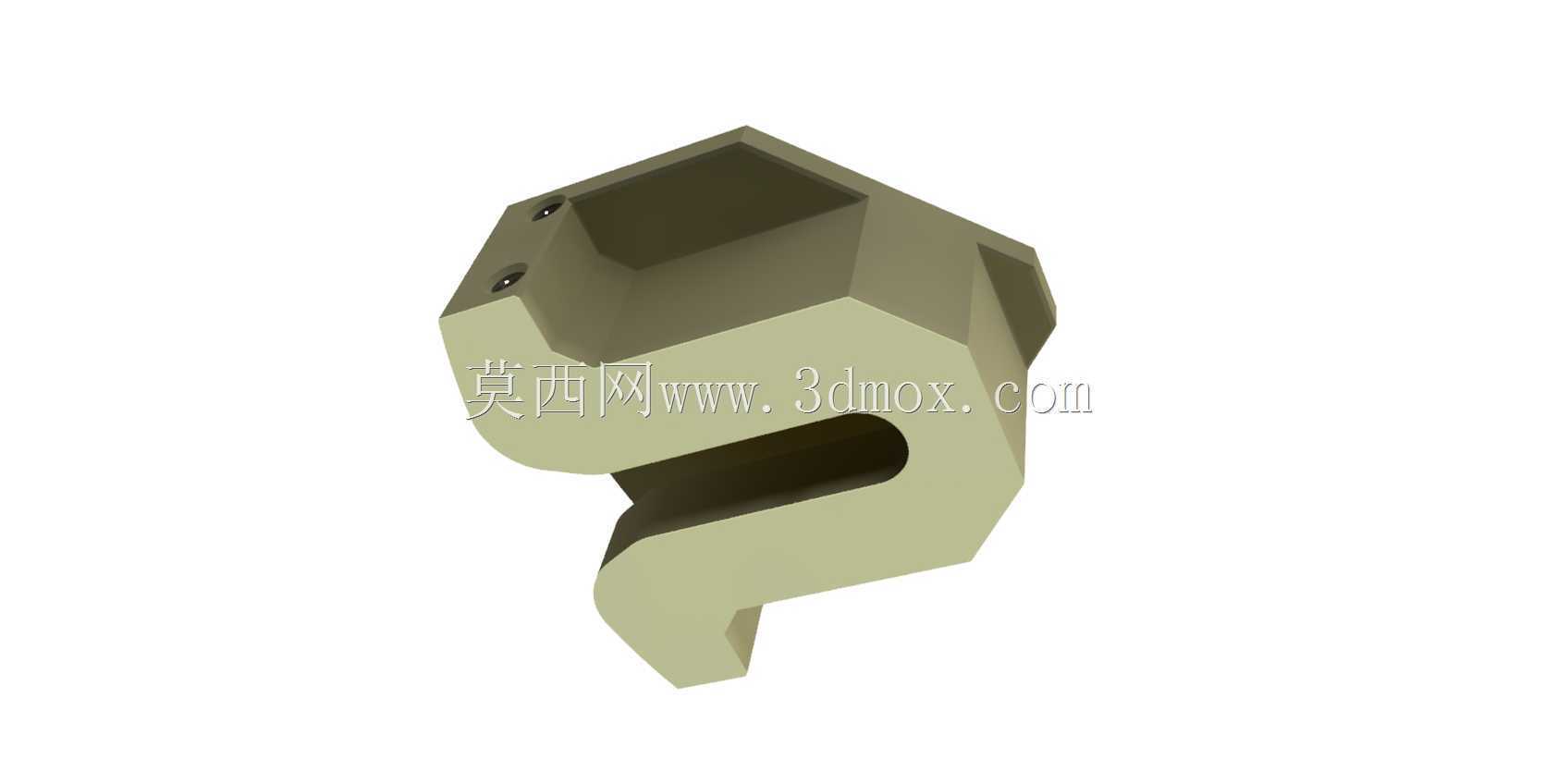

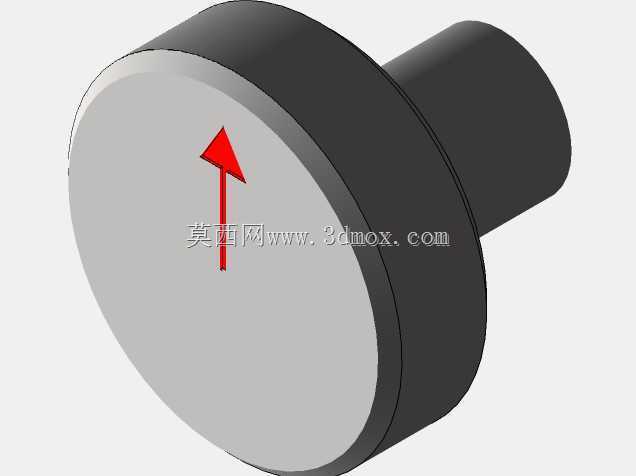

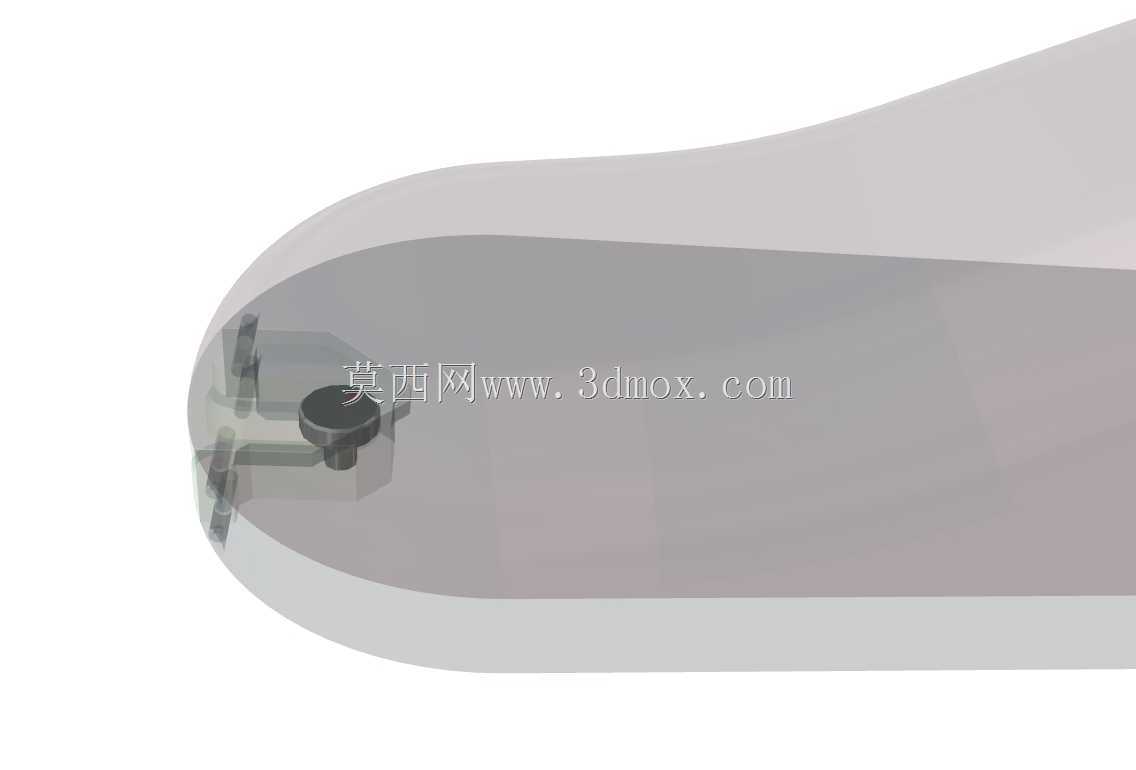

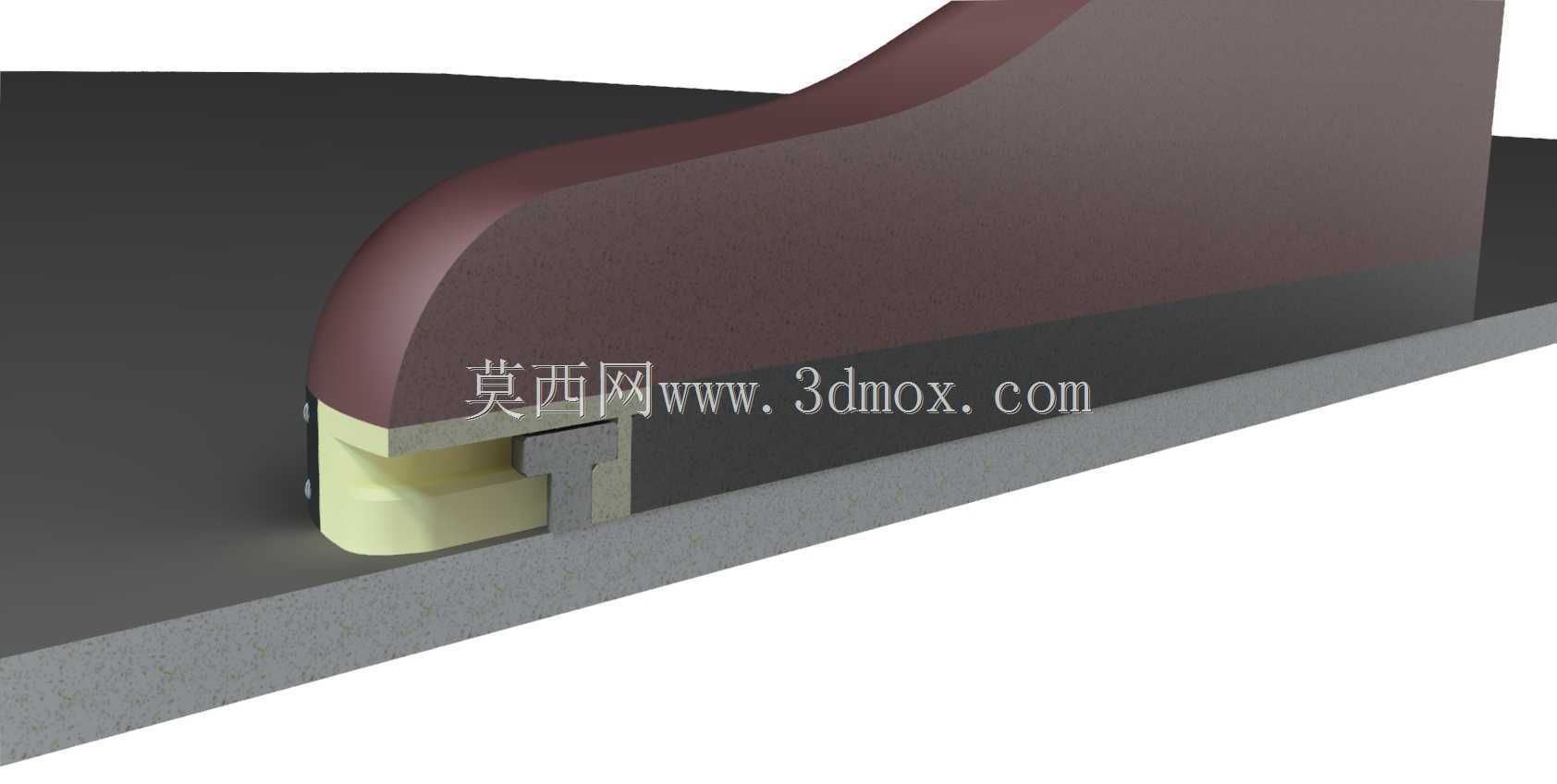

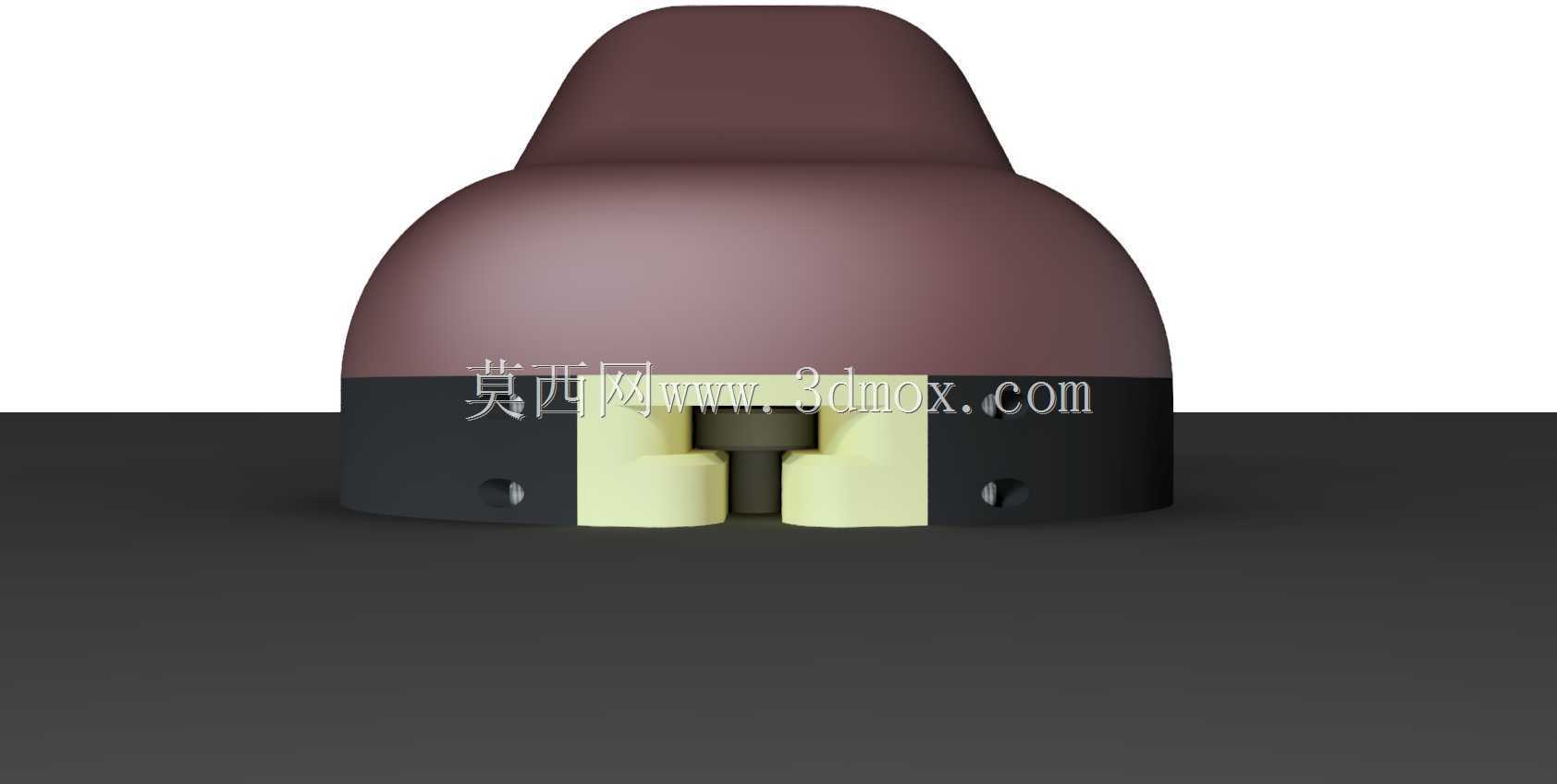

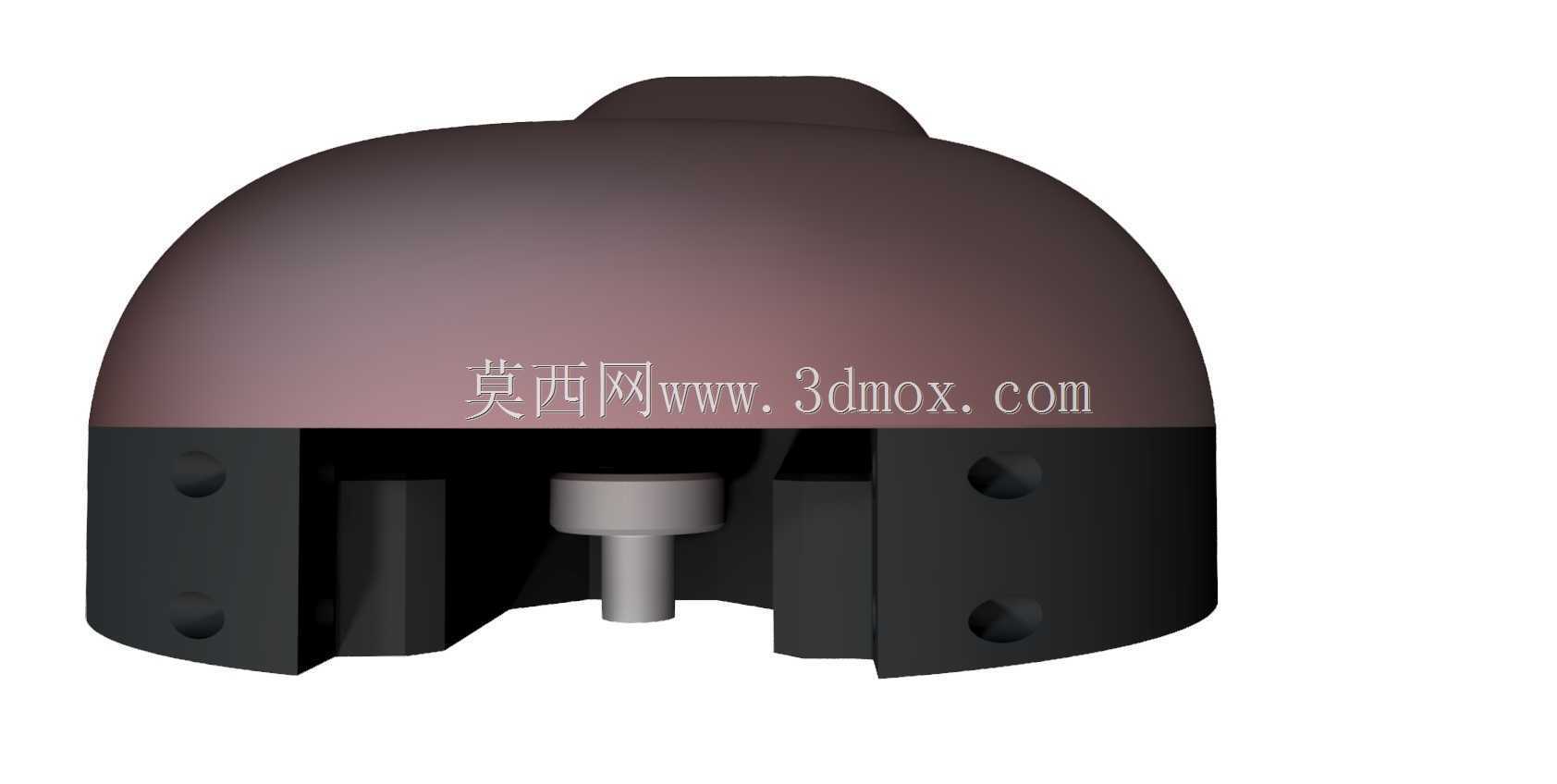

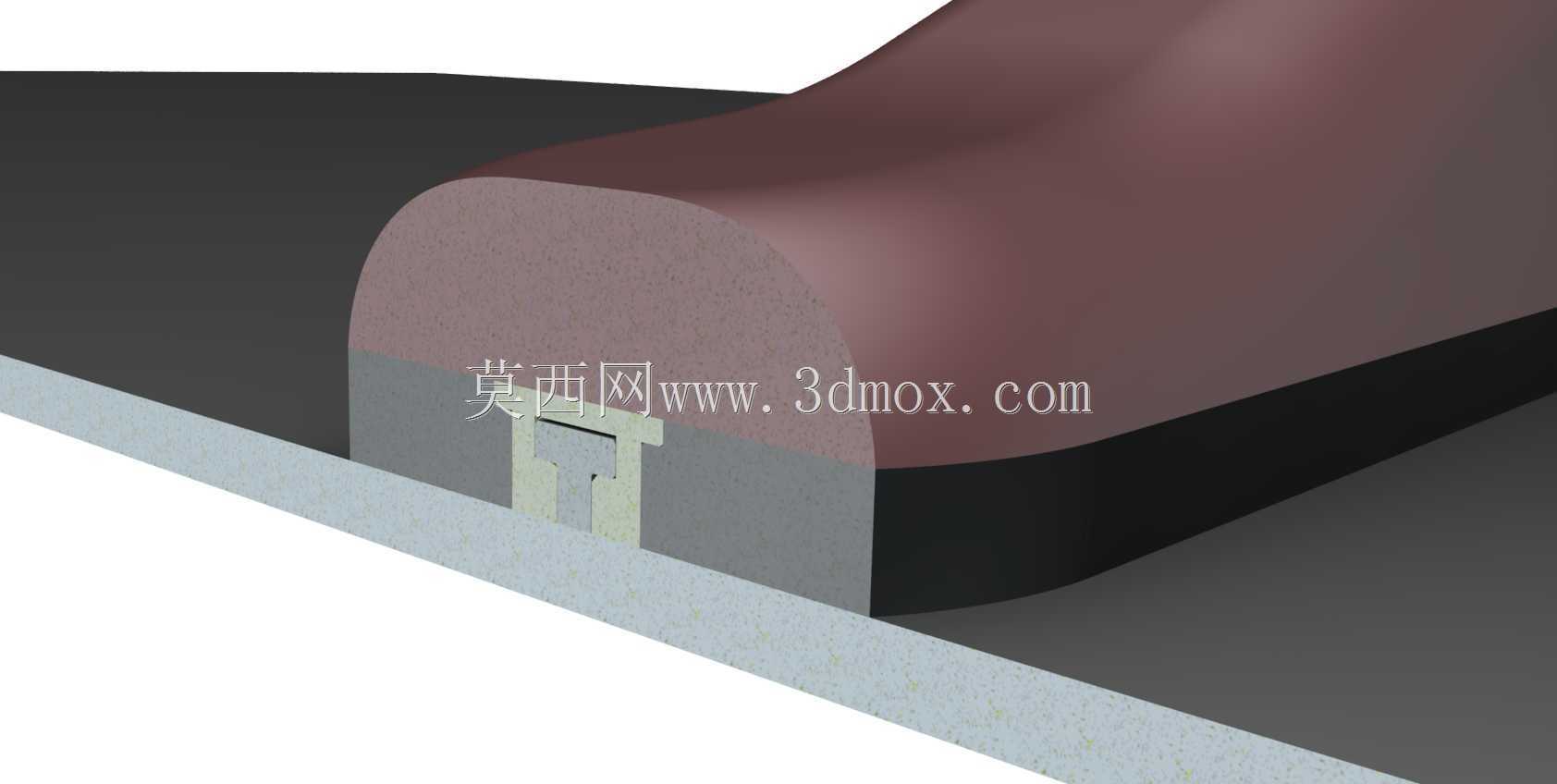

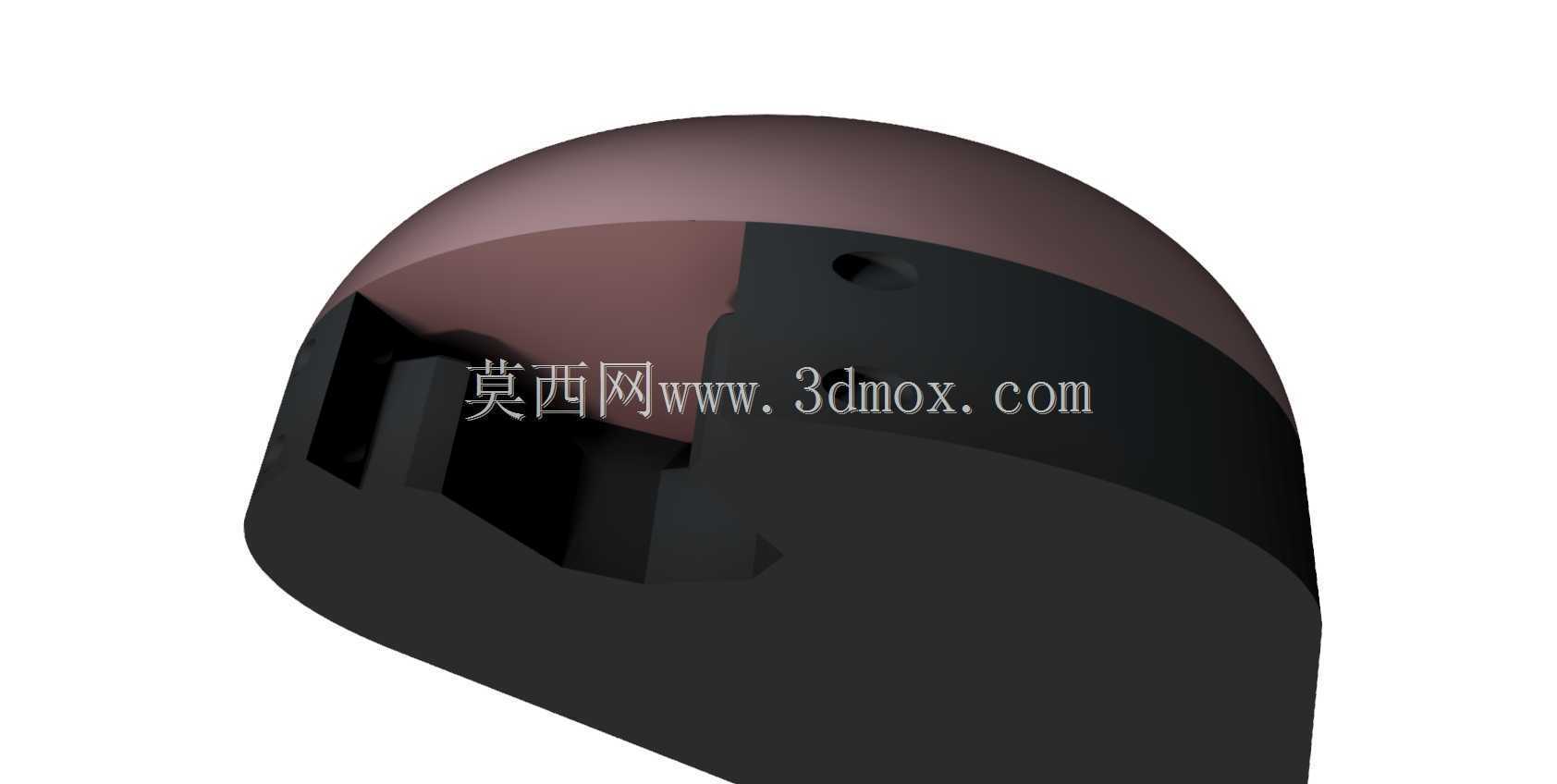

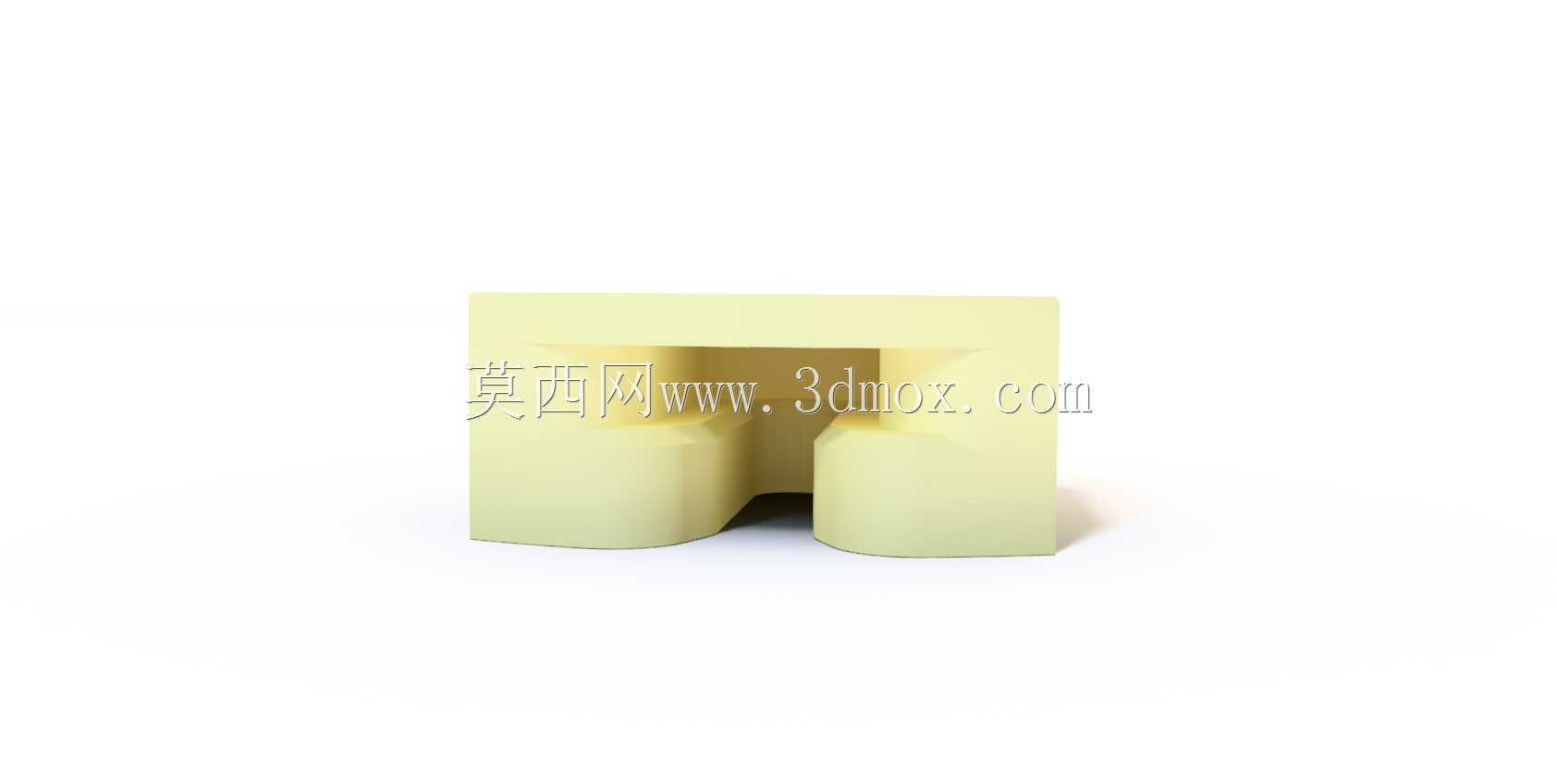

　　从结构功能划分来看，整个构件分为固定基座与可更换靴体两个核心部分，固定基座采用金属材质加工，底部预留焊接安装位，可直接焊接固定在舱体或载具的安装基准面上，焊接位置的设计避开了滑动摩擦工作面，避免焊接热变形对导轨导向精度造成影响。基座与靴体之间采用定位销加卡扣的组合连接形式，安装时靴体沿基座的定位槽滑入到位后，通过侧面的紧固件完成锁紧，既保证了滑动工作时的连接刚性，又能在更换时快速拆卸，无需复杂的专用工装。靴体的外形采用流线型圆弧过渡设计，头部做了大圆角导正处理，在与对应配合件对接时可自动导正，避免硬对接造成的接触面磕碰损伤，滑动接触面的粗糙度设计参考工程塑料滑动摩擦的最优参数，无需额外添加润滑介质即可满足长期滑动使用的耐磨要求。

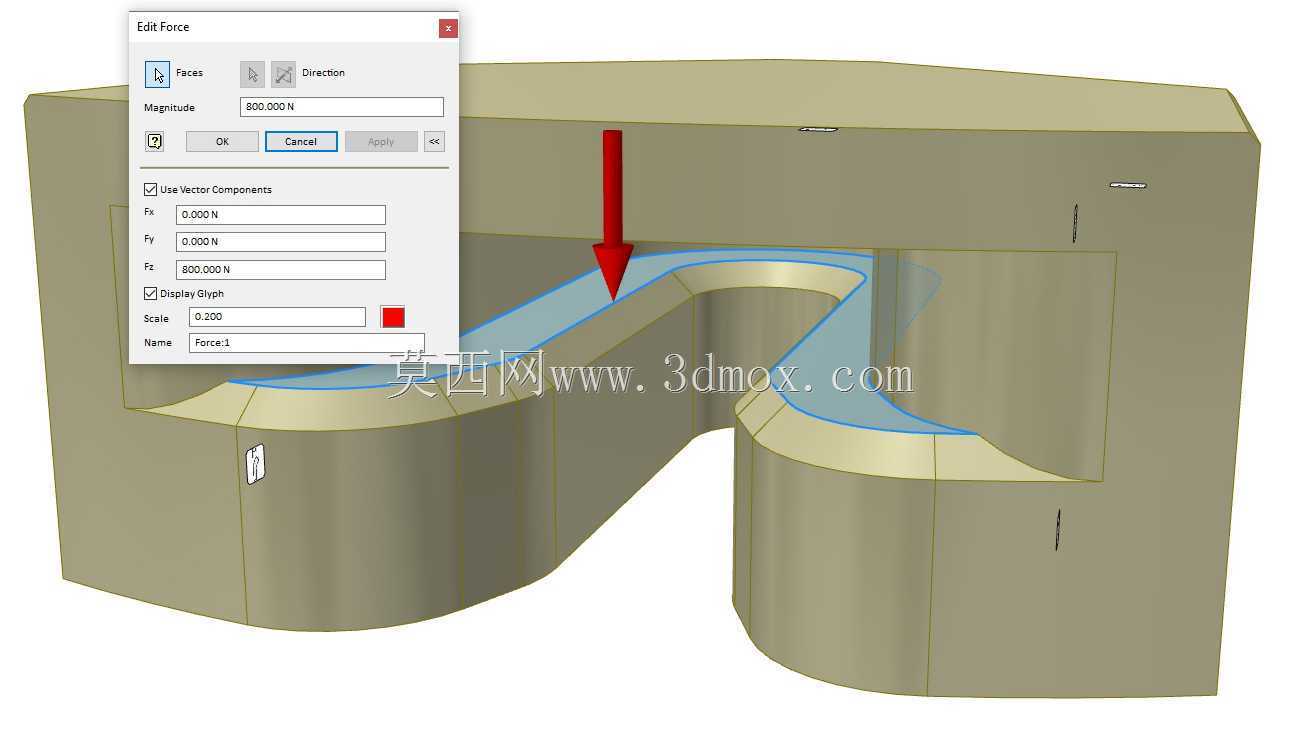

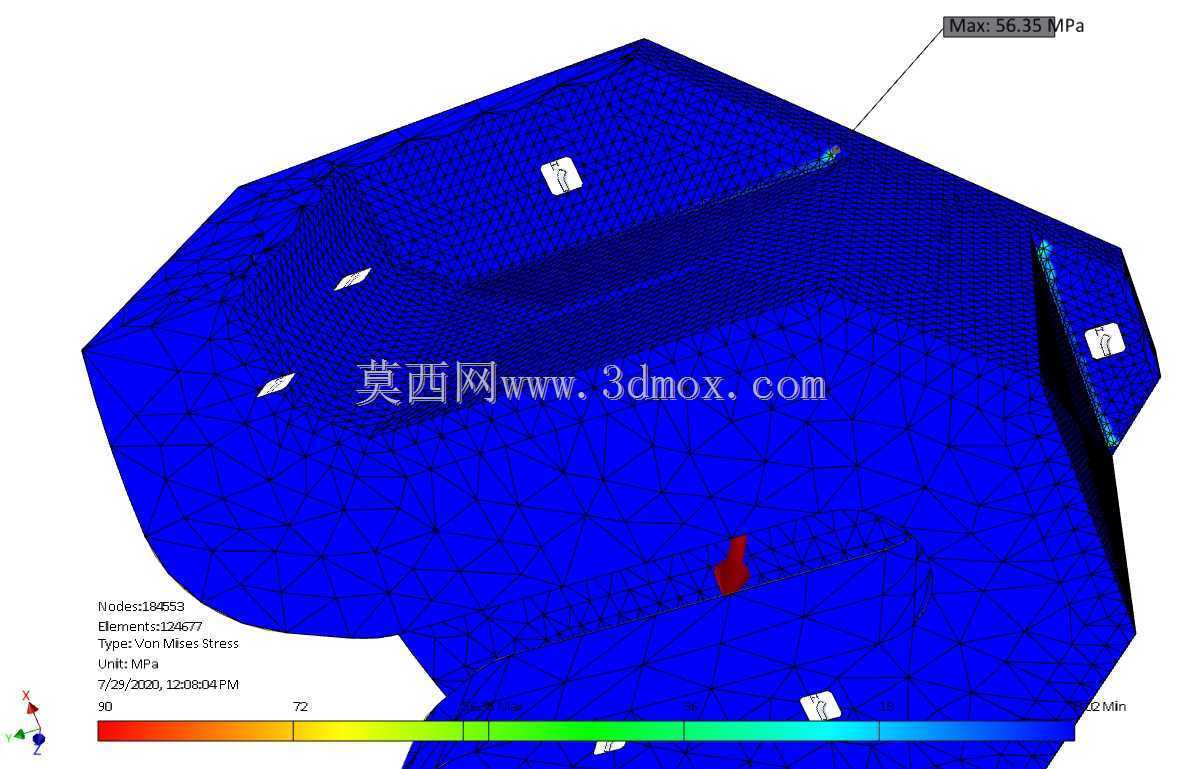

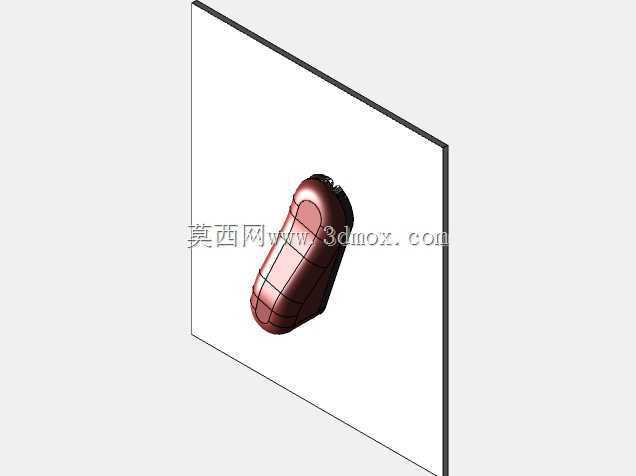

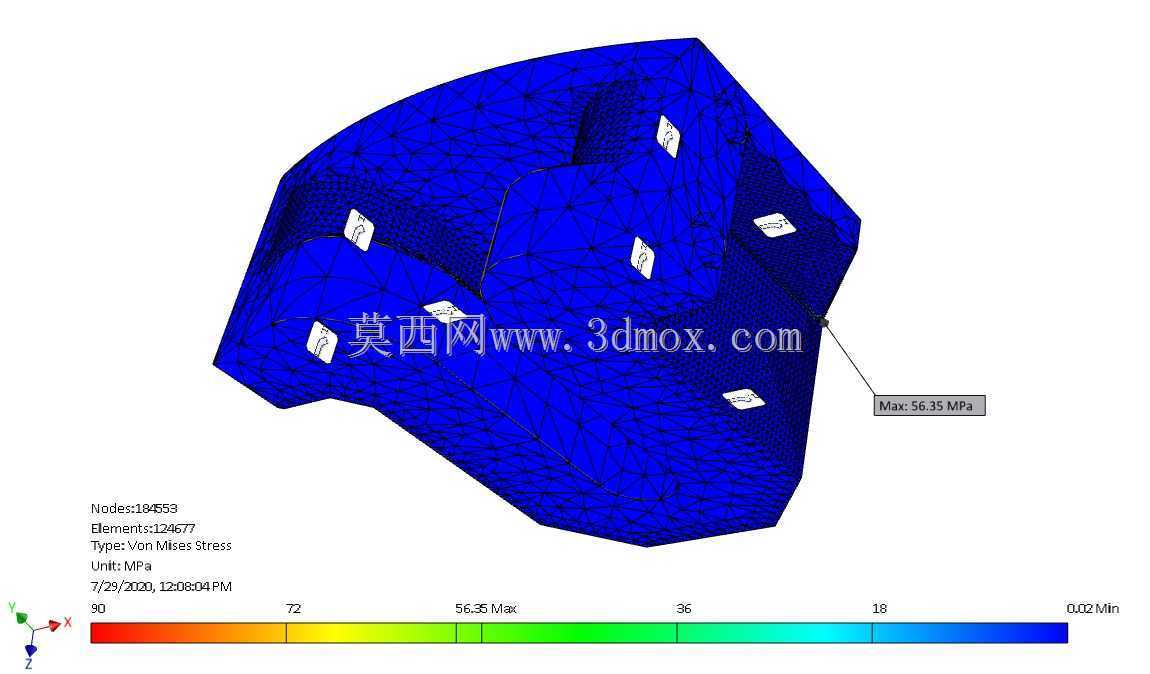

　　在安装边界的设计考量上，该导轨构件的整体外轮廓做了包络式处理，所有突出结构都控制在安装基座的投影范围内，不会在安装后与周边其他构件产生运动干涉。固定基座的焊接点位沿基座长度方向均匀分布，每个焊接点的尺寸与间距都经过应力校核，保证在承受额定侧向滑动载荷时，焊接位置不会出现应力集中导致的开裂失效。靴体的壁厚设计兼顾了3D打印的工艺可行性与结构强度，壁厚均匀控制在2.5mm-3mm区间，既避免了打印过程中出现壁厚不均导致的翘曲变形，又能承受滑动过程中产生的径向载荷与冲击载荷，靴体端部预留的紧固件安装孔做了沉头处理，紧固件安装完成后头部完全沉入孔内，不会突出到滑动接触面影响导向滑动的顺畅性。

　　从实际应用的适配性来看，该结构除了适配航天在轨维护场景外，也可推广到地面的快换工装、自动化生产线的滑动导向工位等场景，尤其是在备件补给不便、维护空间有限的作业环境下，这种分体可打印更换的导轨结构相比传统整体式金属导轨，具备维护成本低、更换效率高的明显优势。设计过程中对滑动行程的预留也做了充分考量，靴体的有效滑动接触长度覆盖了配合件的最大行程范围，在行程极限位置设置了软接触缓冲位，避免滑动到极限位置时出现刚性碰撞损坏构件。针对3D打印的工艺特性，靴体的所有内外部结构都做了无倒扣设计，打印时无需添加过多支撑结构，打印完成后仅需简单去除支撑毛刺即可直接安装使用，降低了打印后的后处理工作量，即使是操作人员经过简单培训，也能完成备件的打印与更换操作。
