机器人快换双门激光扫描试验室风管结构

　　这套通风管路结构是为机器人快速换模双门激光扫描试验室配套设计的，核心作用是在激光扫描作业过程中及时排出扫描过程产生的微量烟尘、设备散热带出的热空气，维持试验室内气压稳定与空气洁净度，避免悬浮颗粒附着在扫描镜头或待扫描工件表面影响点云采集精度。从实际应用场景来看，这类扫描试验室多布置在精密检测车间或智能产线的末端检测工位，周边往往排布有工业机器人、快换夹具台、待检工件周转架，管路的走向必须完全避让机器人的运动包络，同时不能遮挡双开门的开合轨迹，还要兼顾后期维护时滤芯更换、管路内壁清洁的操作空间。

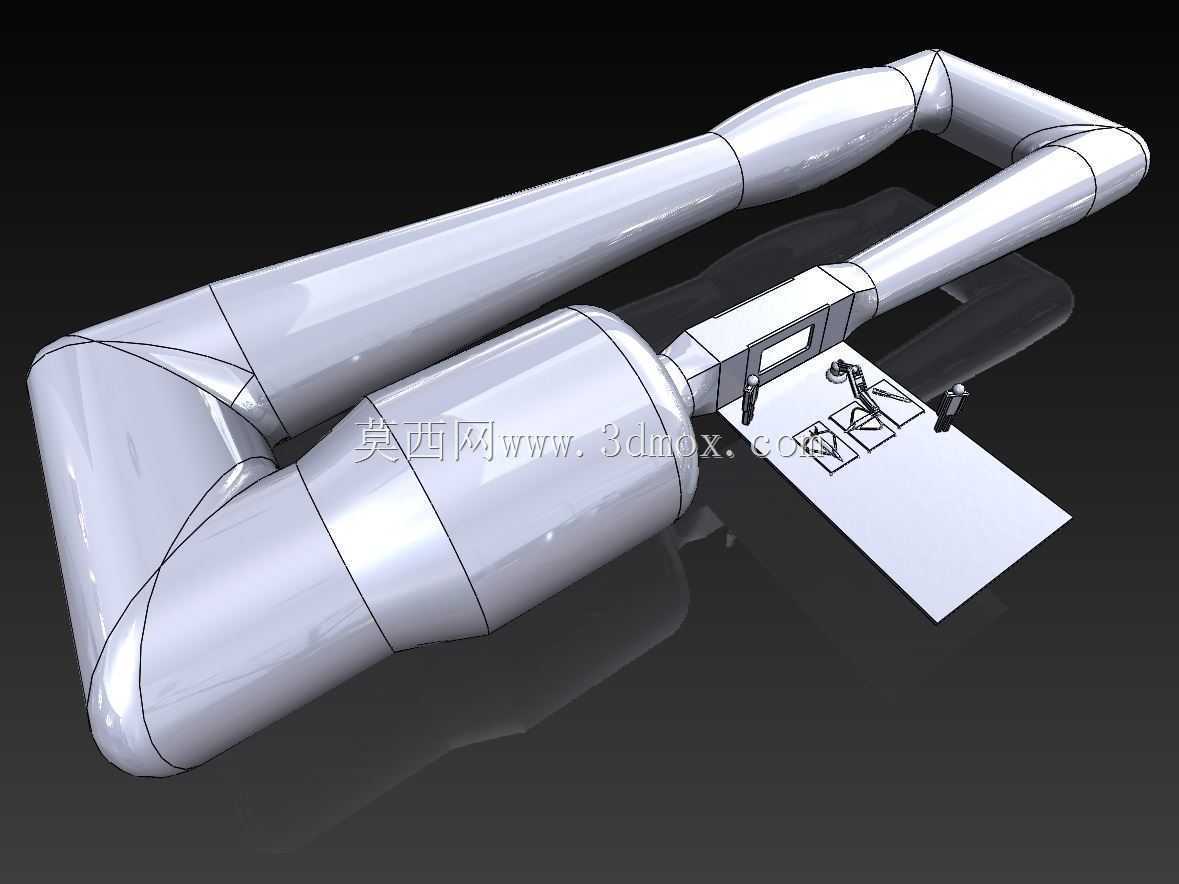

　　设计阶段首先核算了试验室的容积与激光扫描作业的烟尘产生速率，匹配对应管径的主通风管路，主管道采用大直径圆管结构，沿试验室侧墙顶部布置，圆管的流阻比方管更低，能在相同风机功率下获得更稳定的通风效率，管道接口处做了翻边法兰结构，方便与车间集中排风系统对接，法兰面预留密封槽，安装时嵌入橡胶密封条可避免漏风导致的风压损失。靠近双开门的位置做了异形过渡段，因为双门开启时门板会向外旋转90度，常规直管道会与门板运动轨迹产生干涉，所以过渡段做了斜切收窄处理，同时在对应门板转轴的位置做了圆弧避让，保证门体全开时与管路外壁保留至少50mm的安全间隙，避免长期开关门振动导致管路连接处松动。

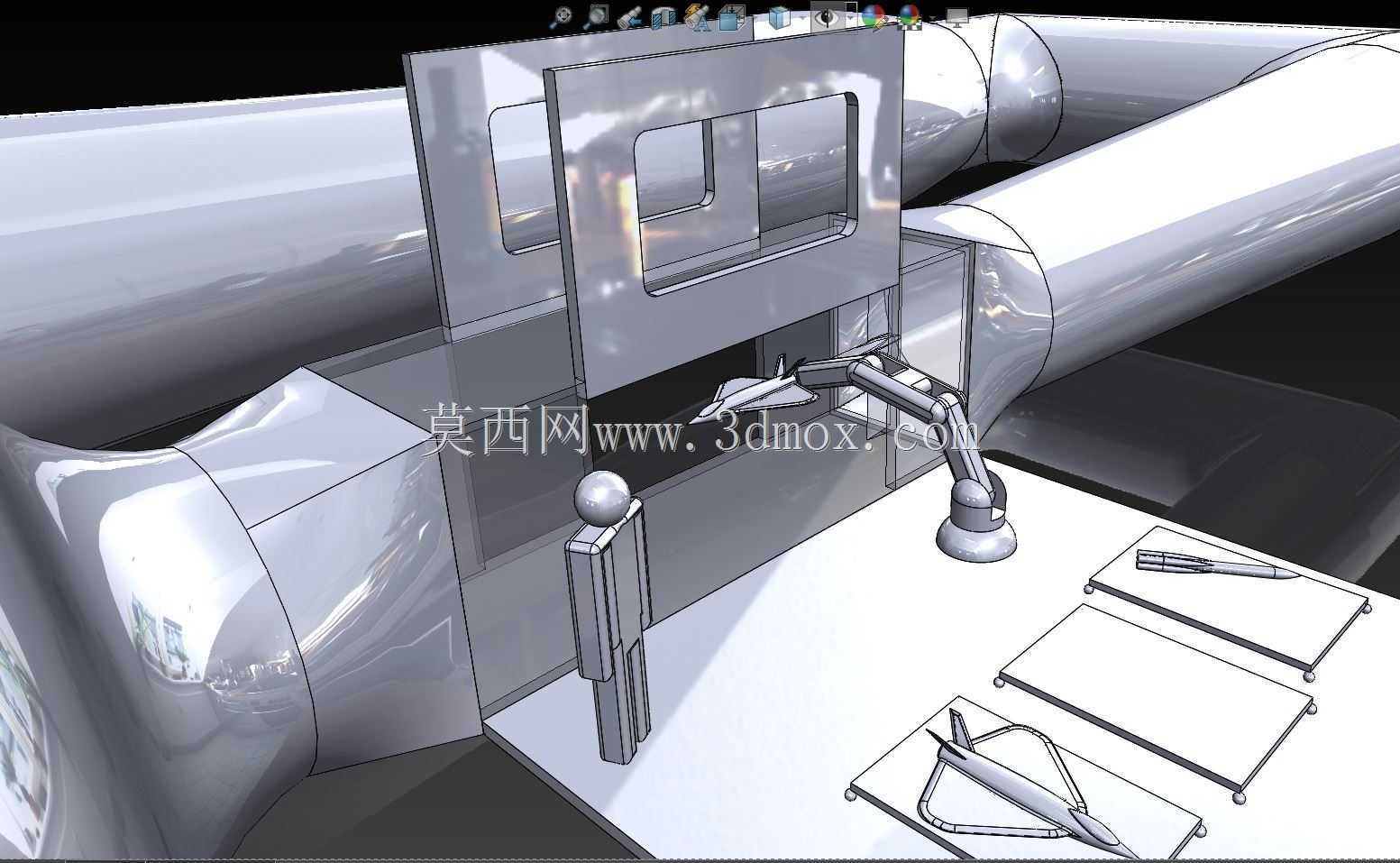

　　管路靠近室内的一侧设置了两个可调式进风口，进风口位置正对激光扫描作业的核心区域，也就是机器人携带扫描头执行检测的工位上方，风口加装了导流格栅，可以根据实际作业时的烟尘飘散方向调整出风角度，避免直吹工件表面导致轻质待检工件移位，同时也能防止气流扰动影响扫描头的对焦精度。双门结构本身做了门框与管路的一体化衔接设计，门框的加强筋与管路的固定支架共用安装基准，直接固定在试验室的顶部钢结构梁上，不需要额外做地面支撑，节省了试验室内的有效使用面积，支架上预留了长条形调节孔，安装时可以根据现场实际的梁位微调管路的水平位置，抵消土建施工带来的安装误差。

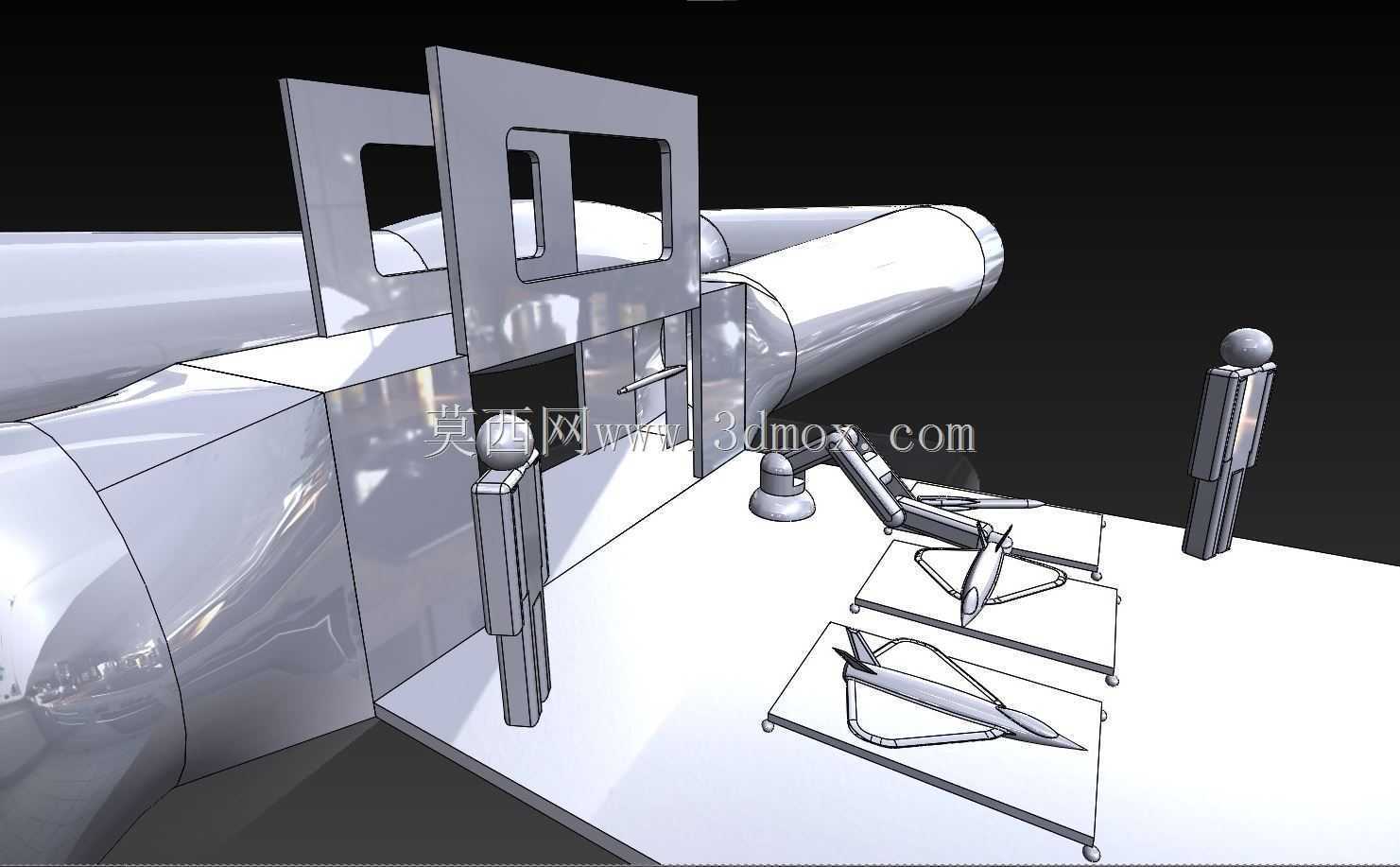

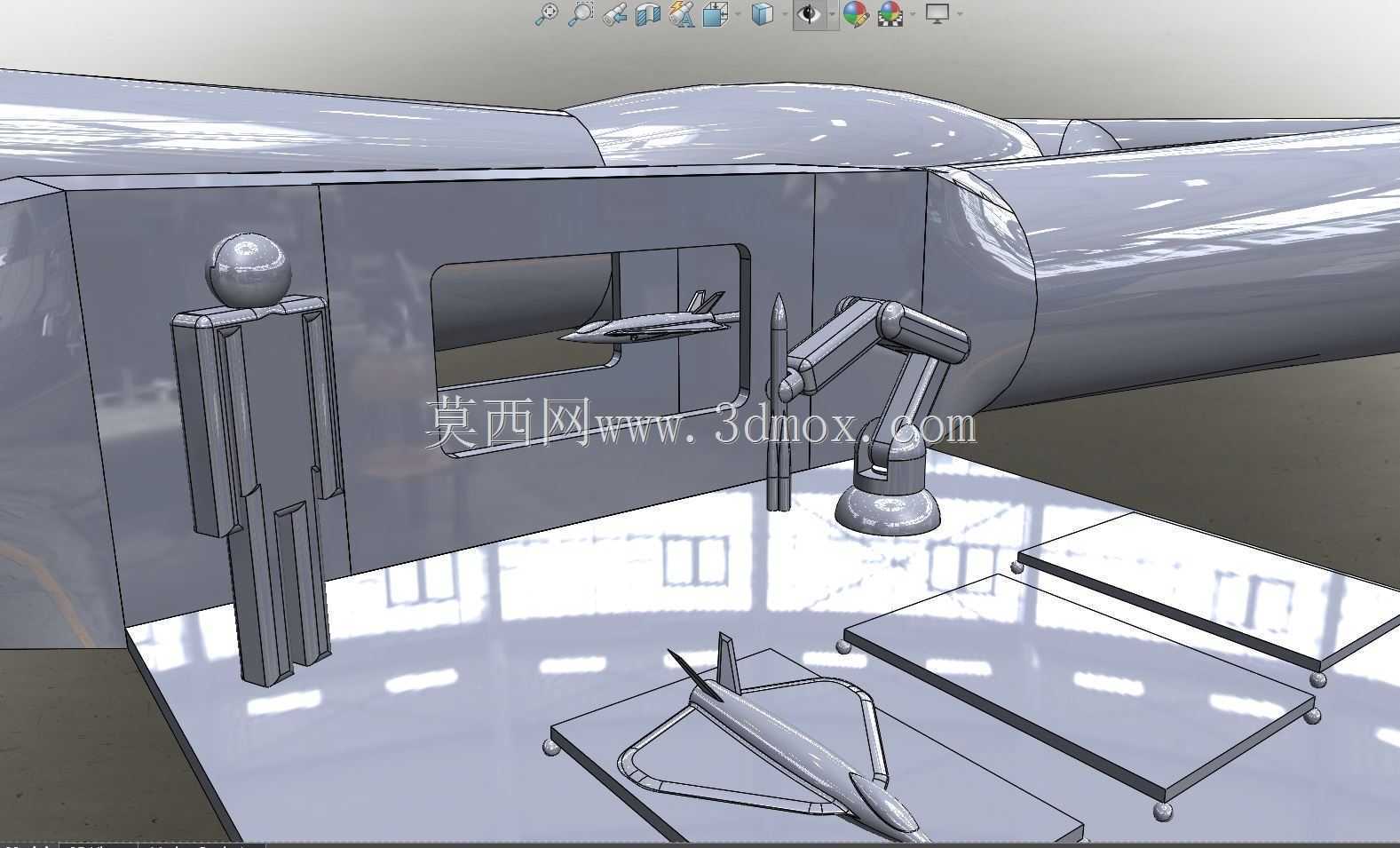

　　从安装边界来看，主管道的外径控制在400mm，管道底部距离试验室地面的净高度不低于2.2米，完全满足人员通行、工件周转车通过的高度要求，管道末端与车间主排风管道的对接位置预留了150mm的插接段，方便现场施工时根据实际管道间距做适配调整。双门的门洞尺寸匹配常用的工件周转箱规格，宽度设置为1.8米，高度2.1米，门体上开设的两个矩形观察窗采用钢化玻璃材质，位置刚好对应操作人员站立时的视线高度，不需要开门就能观察内部机器人的作业状态，观察窗的边框做了圆弧过渡，避免应力集中导致玻璃碎裂。

　　考虑到激光扫描试验室对振动的敏感度较高，管路的固定支架与顶部钢梁之间加装了橡胶减震垫，阻断风机运行时的振动通过管路传递到试验室主体结构上，避免微小振动影响扫描检测的精度。管路内壁做了光滑处理，没有突出的接缝或毛刺，减少风阻的同时也不容易积灰，后期维护只需要打开管道上预留的检修口就能完成内壁清洁，不需要整体拆卸管路。在快换夹具台对应的管路位置，还预留了辅助风口的安装接口，后期如果增加焊接、打磨等附带工序，可以直接对接分支管路，不需要对主管道做大规模改造，适配试验室后续的功能拓展需求。
