轨行式大跨度步进移动罐体承载装置

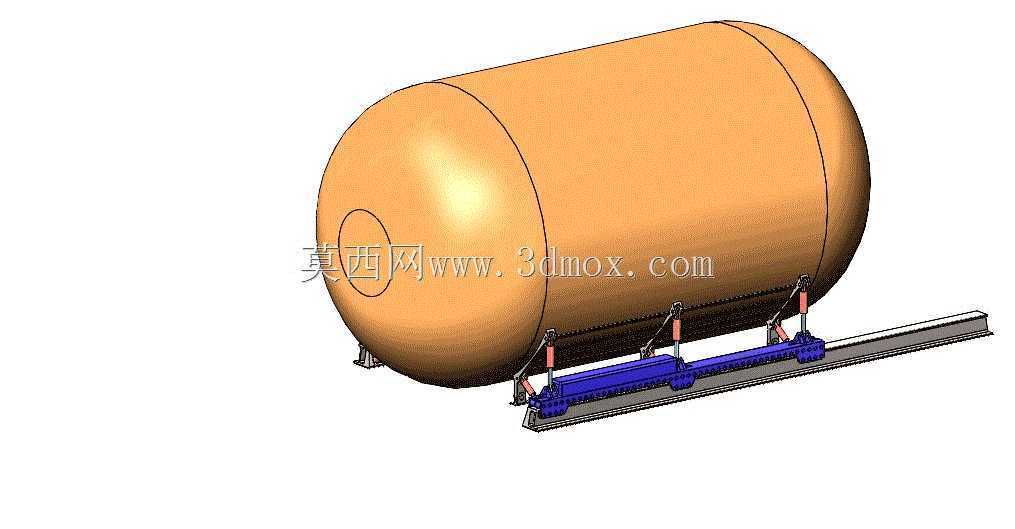

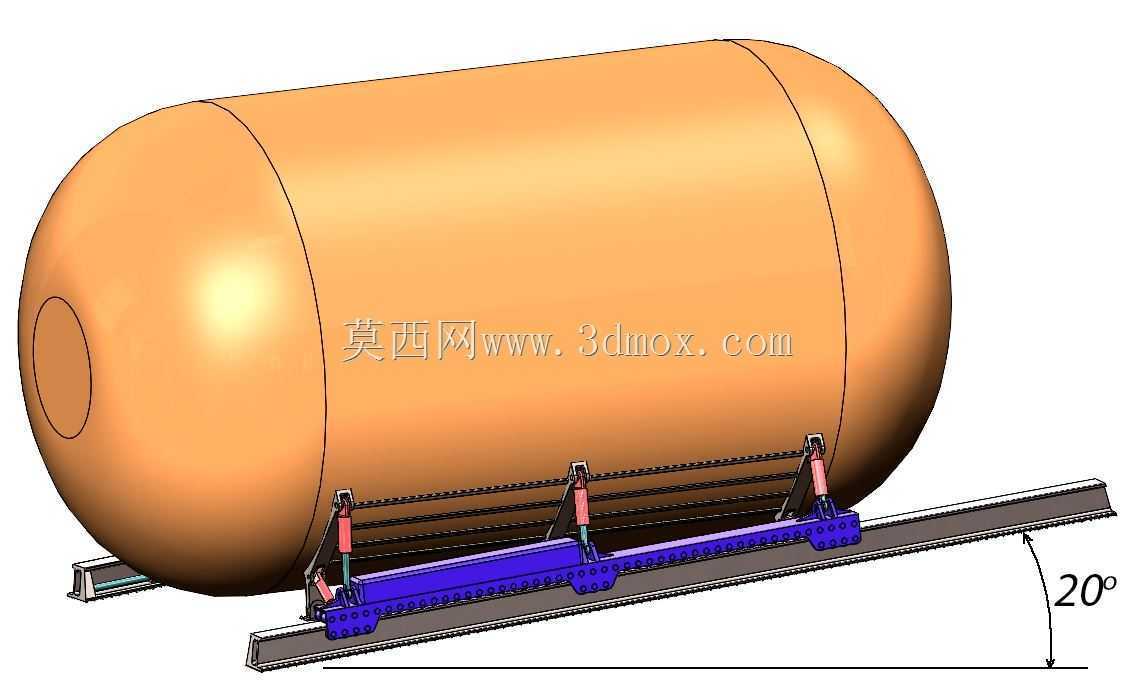

　　这套轨行式承载装置主要面向厂区内固定轨道线路上的重型罐体转运作业场景，常见于大型储料罐体的工位转序、长距离轨道巡检搭载、特种罐体的轨道布设作业工况，区别于常规轮式连续行走的轨道转运设备，该装置采用步进式的动作逻辑，单步推进距离可达5米，适配大间距工位停靠的作业需求，不需要连续铺设高精度的连续行走驱动轮组，降低长距离轨道配套的驱动系统布设成本。整套装置的执行动作全部依托液压缸完成，没有额外的电机驱动轮组结构，所有的迈步、支撑、推进动作都通过不同行程的液压缸协同配合实现，液压驱动的输出扭矩大，重载工况下的动作稳定性更强，不会出现电机驱动堵转、打滑的问题，适配满载重型罐体的大重量承载需求。轨道侧的支撑支架做了大接触面的设计，

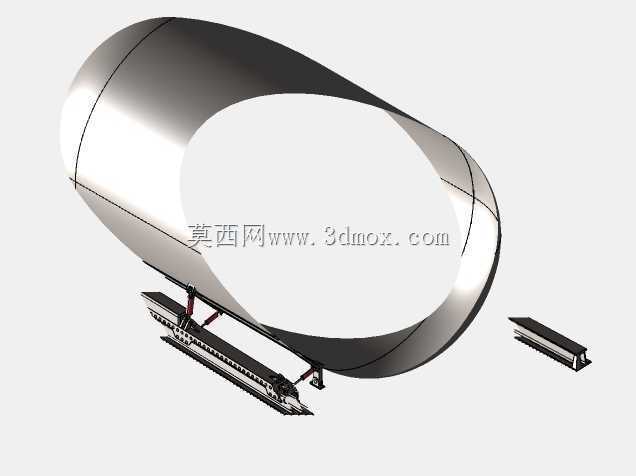

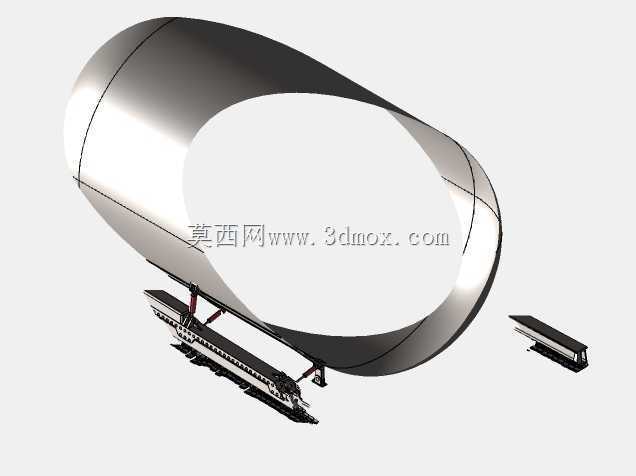

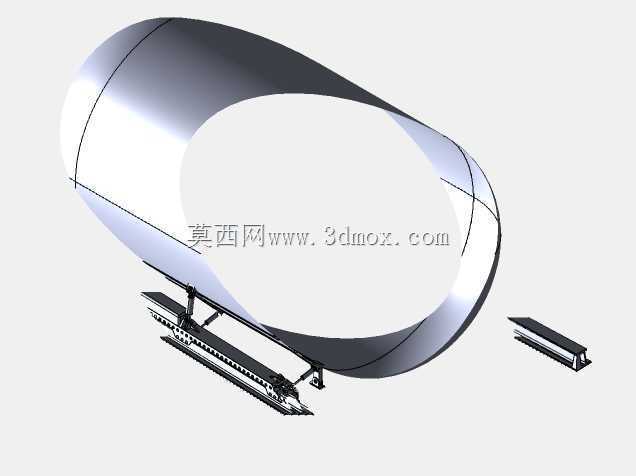

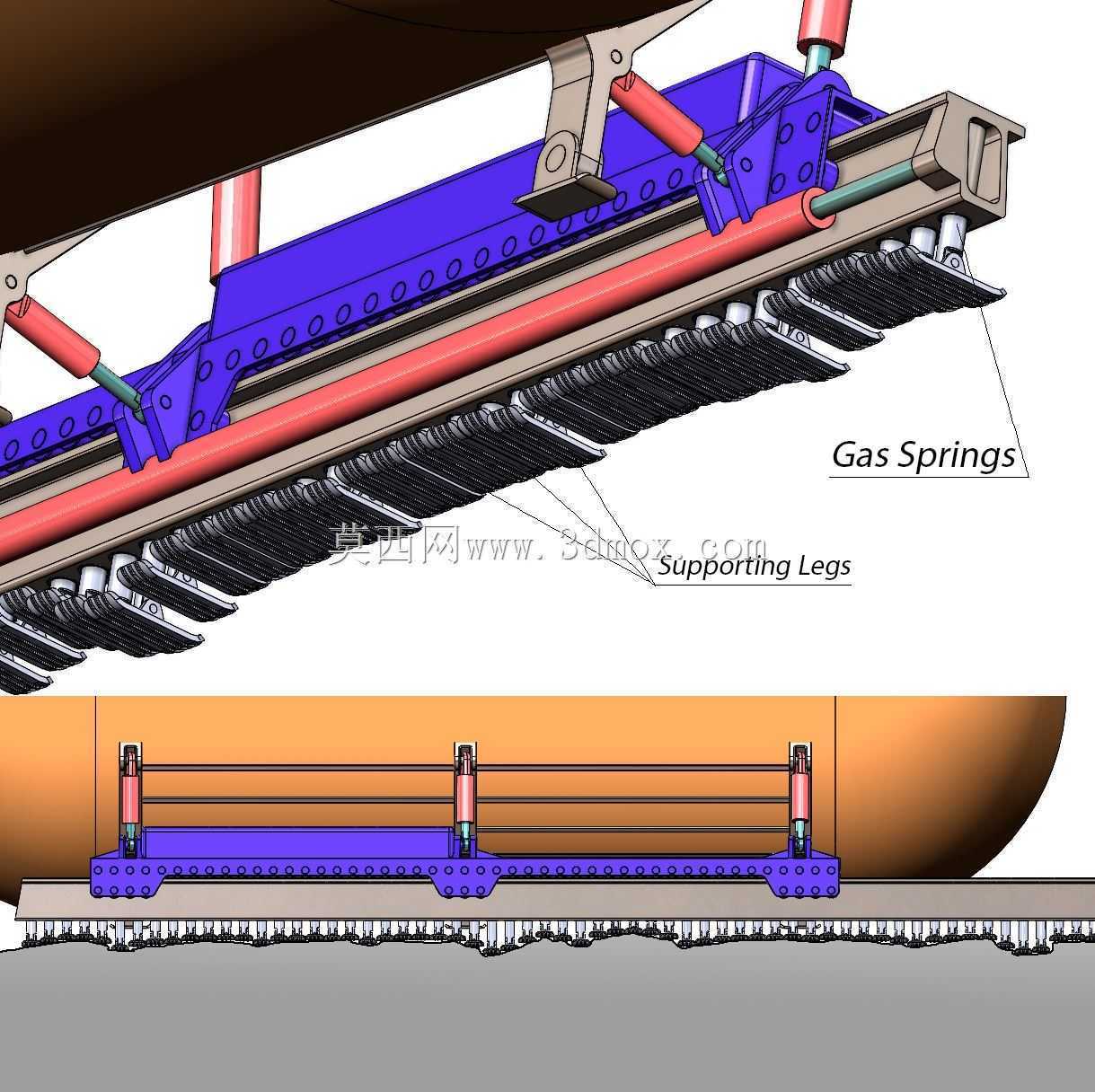

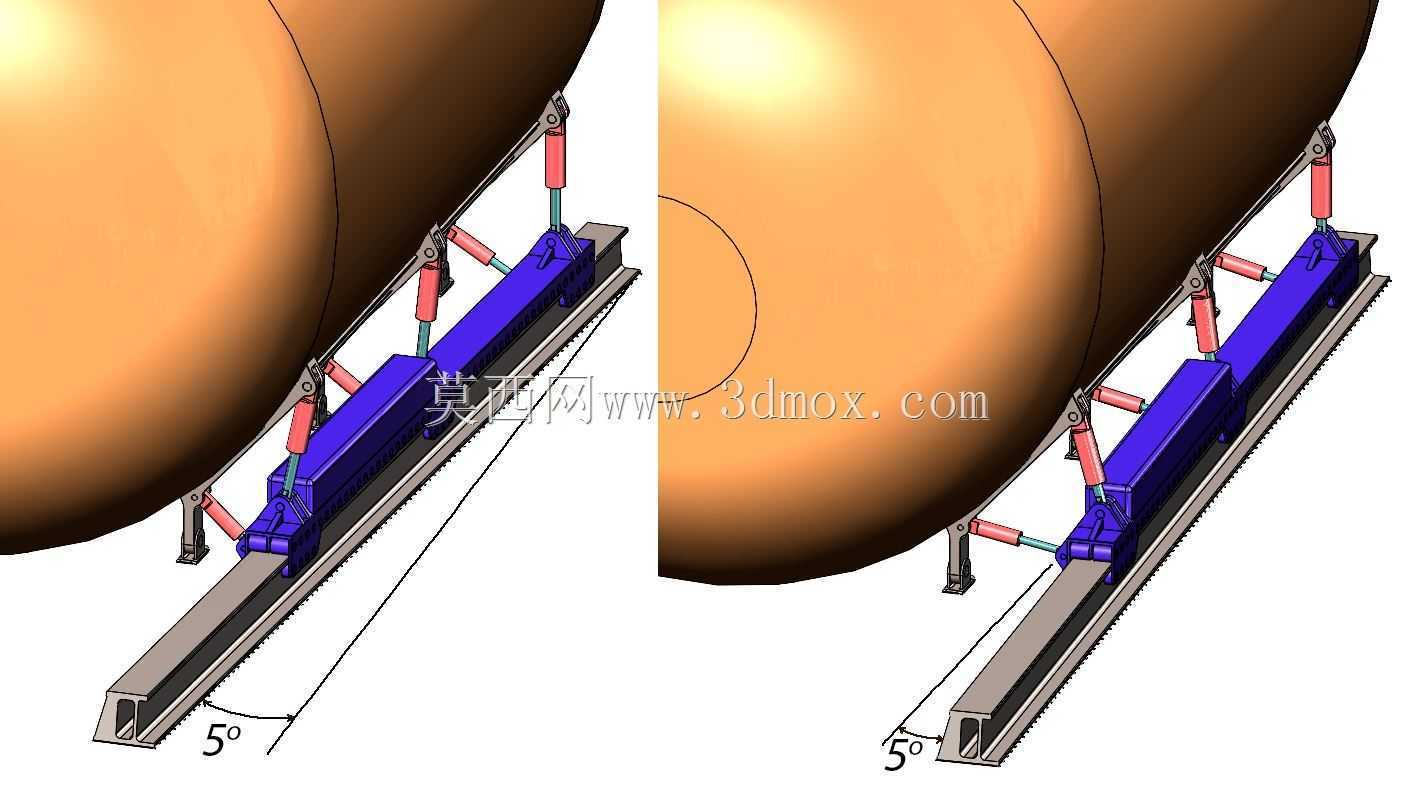

　　支撑脚与轨道基础的接触面积远大于常规轨道轮的接触面积，单位面积的压强大幅降低，对轨道基础的承载强度要求更低，不需要对轨道下方的地基做额外的高强度硬化处理，在临时布设的轨道线路、地基承载力有限的户外作业场景下也能稳定使用，不会出现基础沉降、支架下陷的问题。行走部分的结构设计专门适配大半径转弯的线路条件，最小转弯半径可达57米，在厂区内的弧形轨道、长距离转弯线路上不需要额外调整罐体姿态，装置自身的迈步结构可以自适应转弯过程中的轨道间距变化、角度偏移，不会出现卡轨、脱轨的问题。上部的罐体承载部分采用圆弧面贴合的支撑结构，与卧式圆柱形罐体的外壁完全贴合，支撑位置做了防滑减震的垫层设计，罐体安装后不需要额外做大量的捆绑固定，

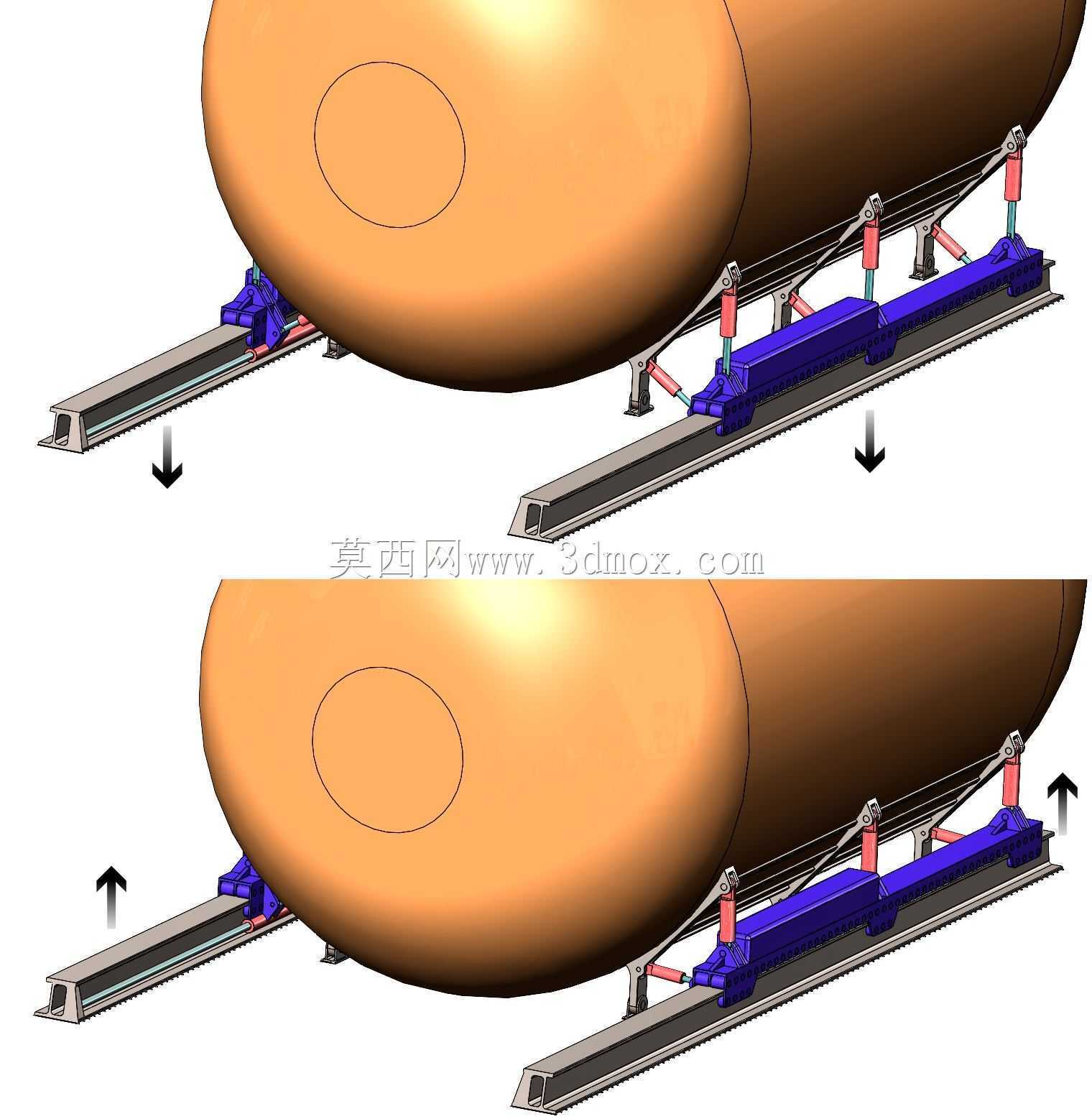

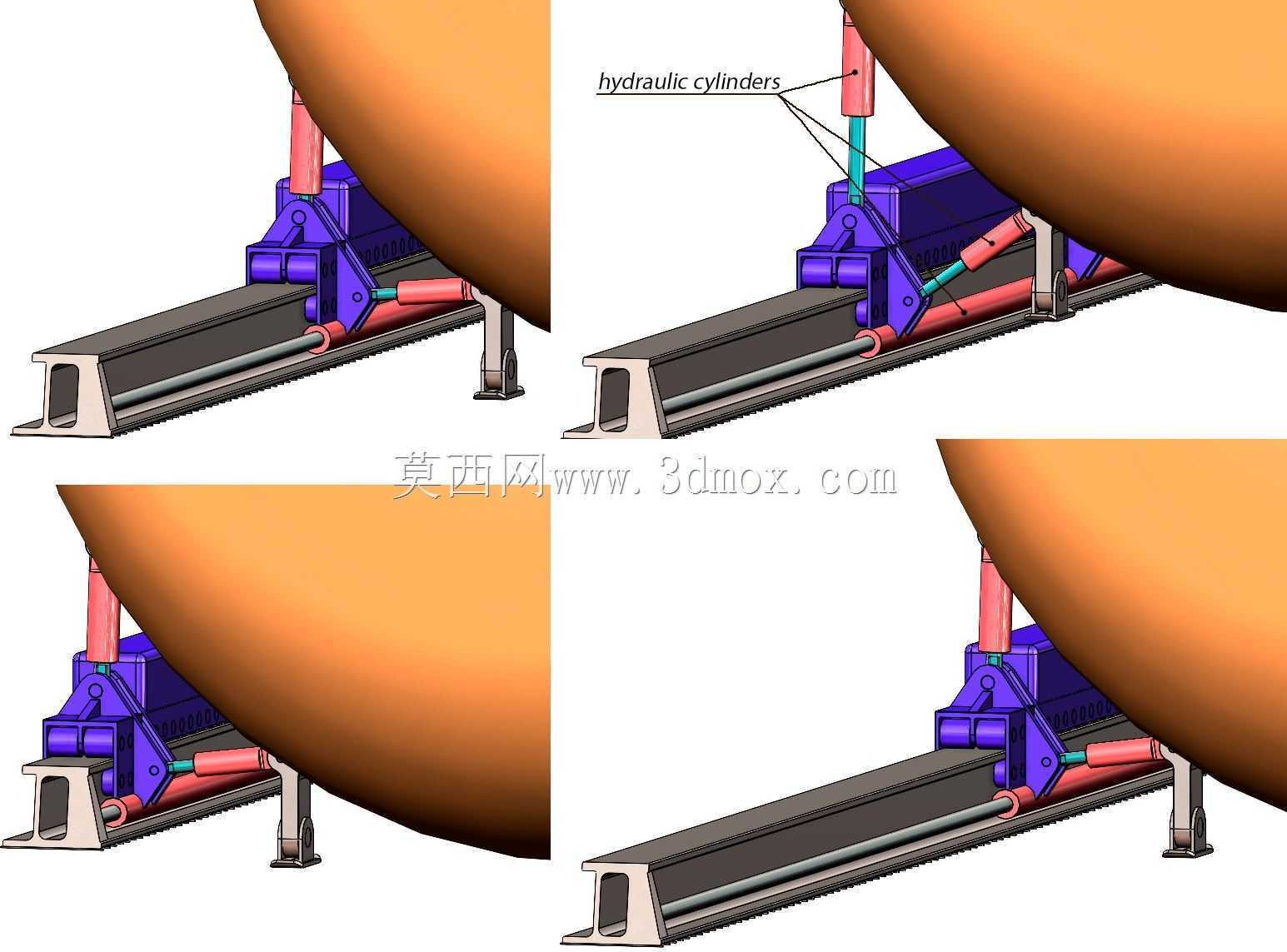

　　依靠支撑面的摩擦力与定位挡边就能限制罐体的轴向与径向窜动，适配不同直径的同规格圆柱罐体搭载，只需要调整上部支撑弧板的安装高度就能匹配不同的罐体安装边界。整套装置的安装边界完全贴合标准轨距的轨道布设要求，下部的行走支架跨距与常规工业轨道的间距匹配，不需要定制特殊规格的轨道，现场布设时可以直接沿用现有厂区的轨道线路，降低配套设施的改造成本。液压缸的管路布设全部集中在下部的行走梁内侧，做了防护盖板设计，作业过程中不会被轨道旁的杂物剐蹭管路，也不会在迈步动作过程中出现管路拉扯、弯折的问题，所有液压阀组都集成在行走梁的中部位置，方便日常检修维护。在步进动作的逻辑设计上，先通过支撑液压缸将整套装置连同上部罐体抬升，

　　脱离轨道面后再通过推进液压缸带动上部结构向前移动一个步距，之后收回支撑液压缸，将装置落位在轨道上，再收回推进液压缸带动下部支撑结构向前跟进，完成一个完整的迈步循环，整个动作过程中罐体的抬升高度控制在极小范围内，不会出现大幅晃动，搭载内部装有液态物料的罐体时也不会出现物料溢出、罐体倾斜的问题。支撑脚的底部做了耐磨防滑的合金衬板，长期与轨道基础接触摩擦也不会出现过度磨损，衬板采用螺栓固定的可拆卸结构，磨损后只需要更换衬板即可，不需要整体更换支撑支架，降低后期的维护成本。上部罐体的支撑位置做了可调节的固定卡扣，可以根据罐体的实际长度调整支撑点的间距，适配不同长度规格的卧式罐体安装，不需要针对单一尺寸的罐体定制专属的承载结构，提升了装置的通用适配性。整套结构没有复杂的传动齿轮、链条等易损部件，核心部件都是标准规格的液压缸与结构件，日常维护只需要定期检查液压油位、管路密封情况即可，运维难度远低于常规的电机驱动轨道转运车，在重载、长距离、大转弯半径的轨道转运场景下有更强的适配性。
