电力变压器用CFD仿真外壳结构

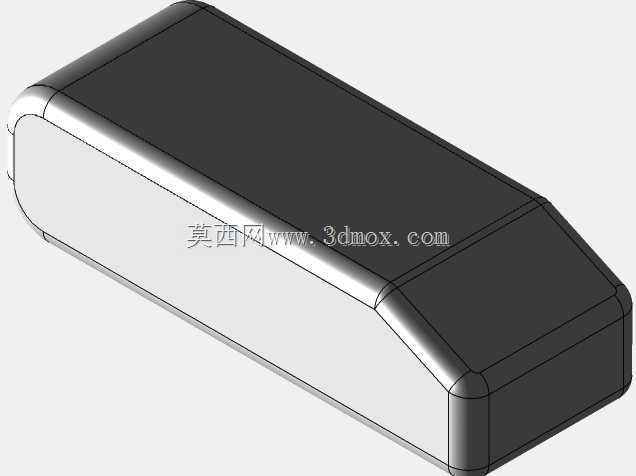

　　在电力输配系统的终端配电环节，小型电力变压器的外壳结构往往是容易被忽略却直接影响设备运行稳定性的关键部件，本次呈现的壳体结构，主要适配小容量柱上或壁挂式电力变压器的外置安装场景，同时兼顾CFD流体仿真的几何简化需求，能够直接导入流体仿真软件完成变压器运行状态下的散热流场分析。从实际工程应用角度出发，这类壳体首先要满足户外安装的基础防护要求，整体采用一体化弯折成型的结构思路，边角位置做了大圆弧过渡处理，既避免了钣金弯折过程中的应力集中问题，也能减少户外安装时尖锐边角带来的施工磕碰风险，同时圆弧过渡的外形在CFD仿真中能够有效减少网格划分时的锐角畸变，提升流场计算的收敛性。壳体的整体轮廓采用斜切式端面设计，并非单纯的外观造型考量，

　　实际是为了匹配变压器内部绕组与接线端子的排布空间：壳体较高的平直段对应内部绕组的核心安装区域，预留足够的垂直空间容纳绕组与绝缘骨架，斜向下收窄的端面则对应接线端子的引出区域，既压缩了壳体整体的无效占用空间，也能让接线操作时拥有更开阔的操作视角，避免直壁壳体对端子接线的视线遮挡。在安装边界的设计上，壳体底部预留了平整的安装基准面，能够直接适配标准的变压器安装支架，安装孔位采用隐藏式内凹设计，不会破坏壳体外侧的整体平整度，减少户外积尘积水的附着点位；壳体的合模接缝设置在侧面靠下的位置，配合弯折形成的挡边结构，能够在雨天引导水流沿壳体外壁流下，避免雨水渗入壳体内部影响电气绝缘性能。针对CFD仿真的使用需求，

　　这个壳体模型在建模阶段就做了合理的几何简化：去掉了实际生产中用于固定的小尺寸螺丝孔、卡扣等对整体流场影响极小的细节特征，保留了壳体的整体外形轮廓、壁厚以及端面的斜切结构，既能够保证仿真计算时流道几何的准确性，也能大幅减少网格数量，降低仿真计算的硬件资源消耗。从结构强度角度看，壳体的侧壁采用等壁厚设计，配合边角的圆弧过渡，在常规的钣金壁厚参数下就能够满足户外安装的抗风载、抗挤压要求，不需要额外增加加强筋结构，既简化了生产加工的工序，也避免了加强筋带来的流场扰动影响仿真结果的准确性。在实际设备运行过程中，这个外壳形成的封闭空间会将变压器绕组、铁芯等发热部件包裹在内，壳体的斜切端面能够引导内部热空气沿斜面向顶部流动，

　　再通过壳体与端盖的配合缝隙完成内外空气的对流交换，相比等截面的直壁壳体，这种斜切结构能够让内部热空气的流动路径更顺畅，减少局部涡流导致的热量堆积，这一点在CFD仿真中可以通过温度场云图直观验证，也是结构设计时结合散热需求做的针对性优化。对于结构设计从业者来说，这类壳体的建模不需要追求过度的细节还原，而是要结合使用场景匹配对应的几何精度：如果是用于生产加工的工程图，需要补充螺丝孔、卡扣、表面处理等细节；如果是用于CFD散热仿真或者设备整体的装配干涉检查，就需要像这个模型一样，在保证核心安装尺寸、外形轮廓准确的前提下，合理简化小特征，平衡模型精度与使用效率。另外这个壳体的外形尺寸适配常规10kV以下小容量电力变压器的安装空间，整体长度方向的尺寸能够覆盖绕组的轴向长度，宽度方向预留了绝缘骨架与侧壁的安全间隙，高度方向在绕组顶部预留了接线与空气流通的空间，所有尺寸边界都符合低压电力设备的安全间距要求，不需要额外调整就可以直接用于同规格变压器的方案设计阶段装配验证。
