ULA支架DT-2优化型电力安装支撑构件

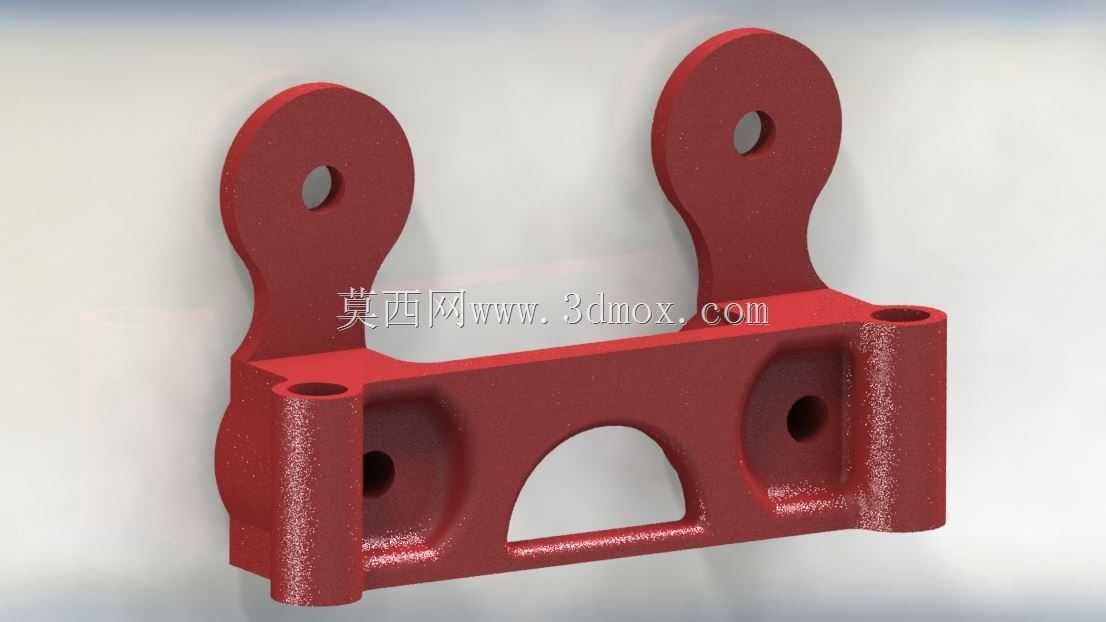

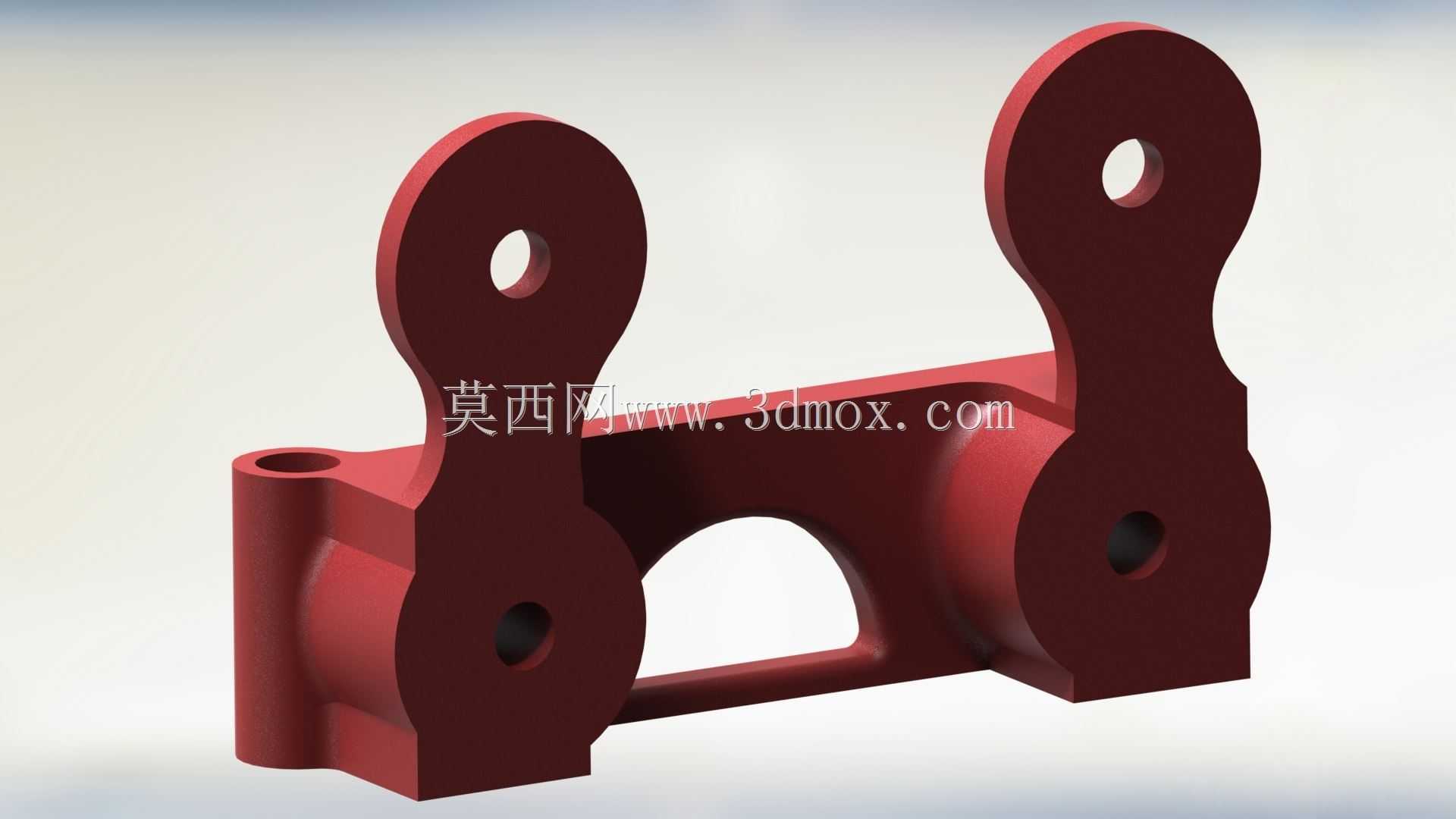

　　在电力输配系统的户外安装场景中，支撑构件的可靠性直接决定了整套电力设备的运行稳定性，尤其是变压器配套的安装支架，需要长期承受设备自重、户外风载、温差形变带来的多重载荷，一旦出现强度不足或安装错位，极易引发设备移位、接线脱落甚至绝缘破损等安全隐患。这款优化后的支撑构件，是针对初代支架在实际装配中暴露的边缘距离不足、应力集中问题做的定向迭代，完全适配电力变压器配套安装的固定需求。从结构设计逻辑来看，构件整体采用对称式双耳布局，上部两个带孔耳板为核心安装挂点，孔位周边的边缘距离做了严格的尺寸管控：靠近构件中心一侧的螺栓孔最小边缘距离控制在螺栓孔径的2倍，刚好满足户外金属构件螺栓连接的最小安全边距要求，避免长期受载后孔位边缘出现撕裂形变；

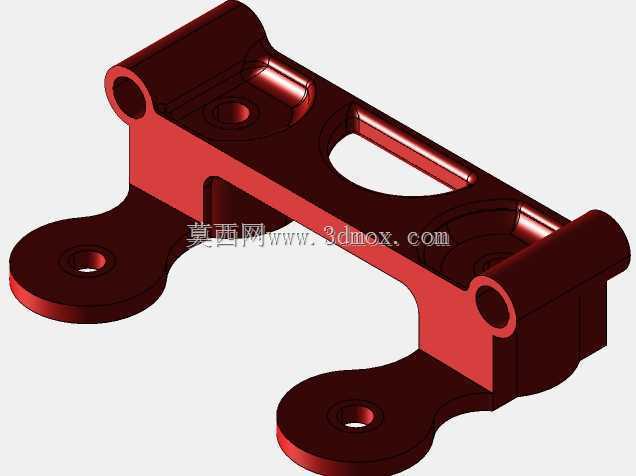

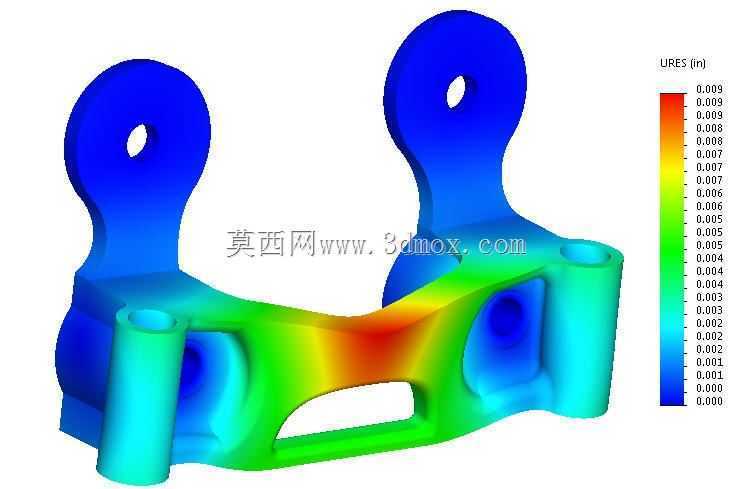

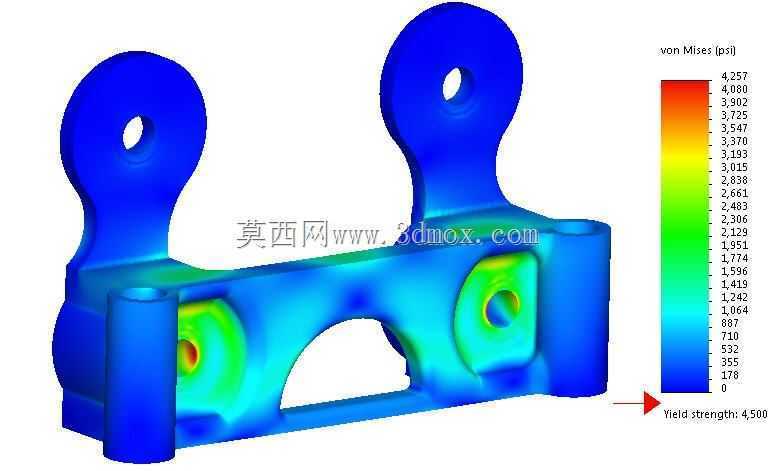

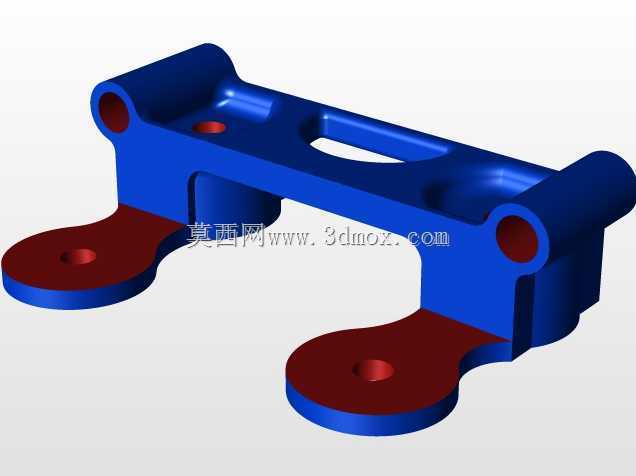

　　远离中心一侧的孔边距设置为螺栓孔径的0.75倍，在保证连接强度的前提下尽可能压缩构件整体宽度，减少安装时占用的横向空间，适配紧凑化的电力安装工位布局。下部的框型承载主体做了半圆弧镂空设计，并非单纯为了减重，而是通过有限元应力计算，将非承载区域的材料去除后，引导载荷沿构件两侧的加强筋结构传递，避免局部应力集中。构件下部两端的筒状结构为设备对接定位端，端面预留的沉孔可与变压器本体的定位凸台精准配合，安装时无需额外调整对位，能大幅缩短现场装配的校准时间。从实际使用的载荷表现来看，在垂直向下的极限载荷作用下，构件的最大等效应力控制在材料许用应力范围内，不会出现塑性形变，完全满足户外长期使用的强度要求。安装边界方面，构件的两个上部挂孔中心距、

　　下部定位端的同轴度都做了公差管控，适配现有主流电力变压器的安装孔位标准，无需对现有安装基座做二次打孔改造，可直接替换原有老旧支架或用于新设备的配套安装。构件表面的结构过渡处全部采用圆角过渡，没有尖锐棱角，一方面避免安装过程中划伤施工人员，另一方面也能减少应力集中点，提升构件的疲劳寿命，应对户外长期的温差形变、风振带来的交变载荷。不同于普通民用支架的宽松设计要求，电力配套支撑构件的每一处尺寸冗余都经过严谨计算，既不会因为材料过多造成不必要的成本浪费，也不会因为材料缺失导致强度不足，这款优化后的构件在平衡重量、强度、安装便捷性三个核心维度上做了很好的取舍，在电力设备户外安装、配套组件固定的场景中，能够稳定承担设备的承载与定位功能，适配各类需要挂装固定的电力配套组件安装需求。
