叉车门架式升降承载机架结构设计

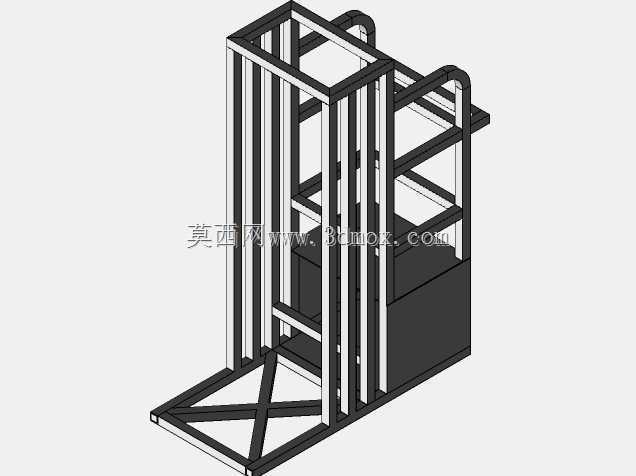

　　该结构为叉车作业端的核心承载升降机架，主要应用于厂内仓储物料转运、车间工位间工件周转、轻型堆高作业场景，适配步行式或站驾式轻型叉车的作业需求，可完成托盘货物、工装料箱的举升与短距离搬运，在五金加工车间、电商仓储前置仓、小型零部件生产线上的应用频次较高，能够替代人工完成1.5吨以内载荷的低位堆垛与转运作业，降低人工搬抬重物的劳动强度，同时缩小作业通道的宽度要求，适配狭窄空间内的物料流转需求。从结构设计逻辑来看，整体采用矩形钢管拼焊成型的框架式结构，主受力立柱选用厚壁矩形型材，沿升降行程方向垂直布置，为货叉架的上下运行提供平直的导向基准，立柱之间通过横向连接方管做刚性拉结，底部设置交叉斜撑结构强化底架的抗扭性能，

　　避免满载状态下底架出现翘曲变形，影响货叉升降的平顺性。上部设置的弧形弯管结构为防护扶手，兼顾操作人员推行时的握持需求与机架顶部的防撞防护，避免机架上部在穿行狭窄通道时与周边货架、设备发生刚性磕碰。后侧的封闭箱体结构为配重安装腔与驱动单元安装位，可根据额定载荷需求配置对应重量的铸铁配重块，平衡前端载荷带来的倾覆力矩，同时预留蓄电池、液压动力单元的安装空间，所有安装位均设置对应的螺栓过孔与定位凸台，减少现场装配时的配钻、配焊工作量。从安装边界与尺寸适配角度来看，该机架的宽度方向尺寸适配标准1200mm*1000mm工业托盘的作业需求，货叉的最低落地高度可控制在80mm以内，能够顺利插入托盘底部的进叉间隙，最大升降行程可覆盖2.

　　5米以内的堆高需求，满足常规三层仓储货架的存取货高度要求。机架底部的安装面预留了行走轮组、转向轮的安装接口，可直接适配标准的聚氨酯承载轮与转向轮系，无需额外加工转接支架。导向面的加工精度控制在直线度1mm/m以内，保证货叉架沿立柱运行时无卡滞、无偏摆，配合液压油缸的安装支座，可直接安装单级或双级伸缩油缸，驱动整个货叉架完成升降动作。结构设计过程中充分考虑了焊接工艺的可行性，所有型材拼接处均预留了足够的焊接操作空间，焊缝形式以角焊缝为主，关键受力位置设置焊接坡口，保证焊透深度满足强度要求，焊后整体进行去应力退火处理，避免长期使用过程中出现焊接变形导致导向卡滞。底架前端的叉齿安装位设置了可调节的连接孔位，

　　可根据不同的作业需求更换不同长度的叉齿，或者加装铲斗、油桶夹等属具，拓展设备的适用场景。整个机架的受力路径清晰，载荷从叉齿传递到货叉架，再通过滚轮传递到两侧主立柱，最终通过底架分散到行走轮与配重块上，每个受力节点的型材截面都经过载荷校核，避免出现应力集中的薄弱位置，比如立柱与底架的连接位置，额外增加了三角形加强筋板，分散满载时立柱根部的弯曲应力，提升结构的疲劳寿命。在实际使用场景中，该机架结构可适配不同动力形式的轻型叉车，既可以做成手动液压堆高车的机架，也可以加装电动升降、电动行走模块做成全电动叉车，结构的通用性较强，大部分型材为市场通用的标准矩形管，采购成本低，加工过程无需复杂的模具投入，适合小批量定制化生产，能够根据不同客户的载荷需求、行程需求快速调整型材壁厚与结构尺寸，缩短产品的开发周期。
