仓储物流用叉举式AGV小车结构设计

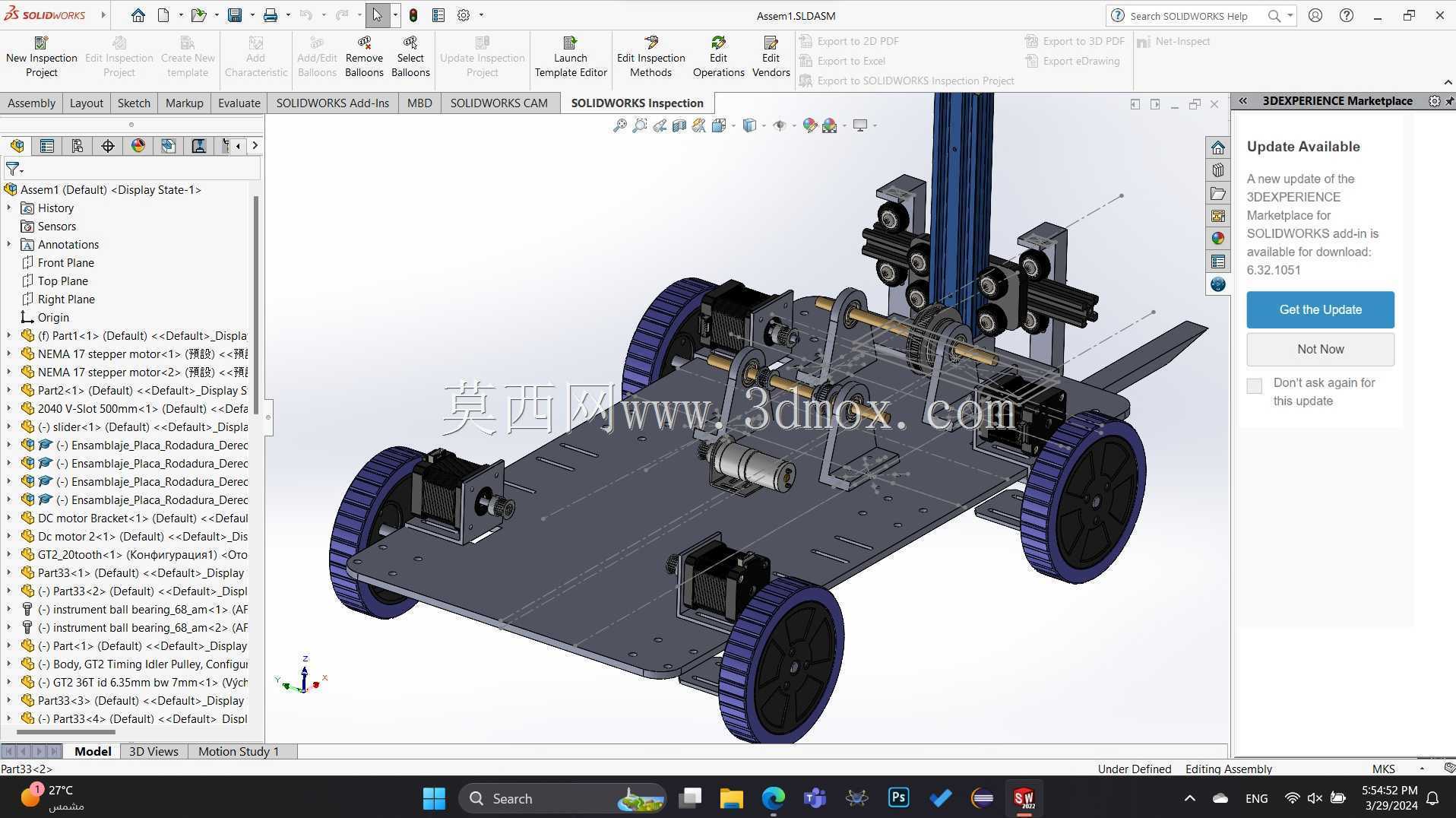

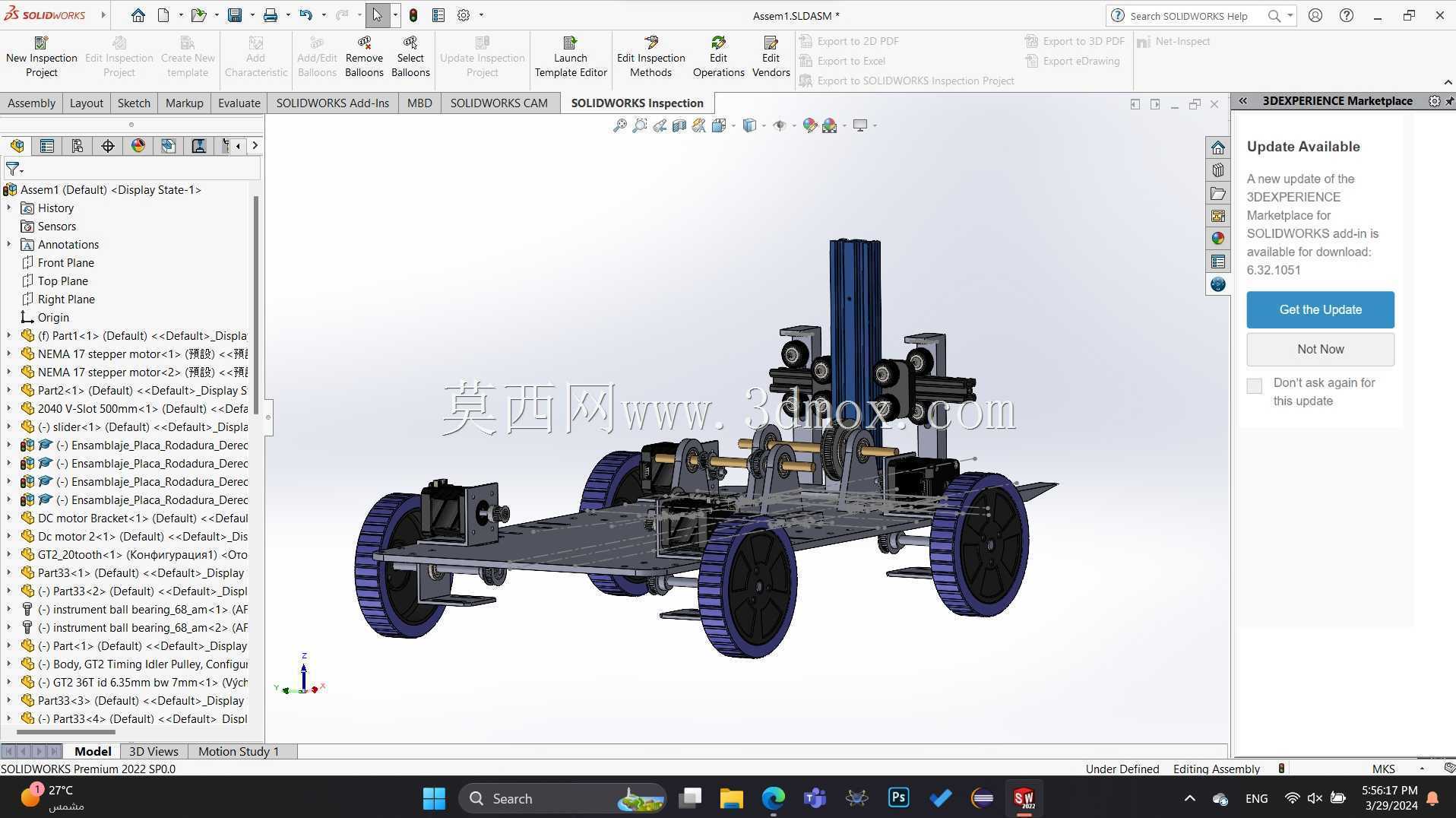

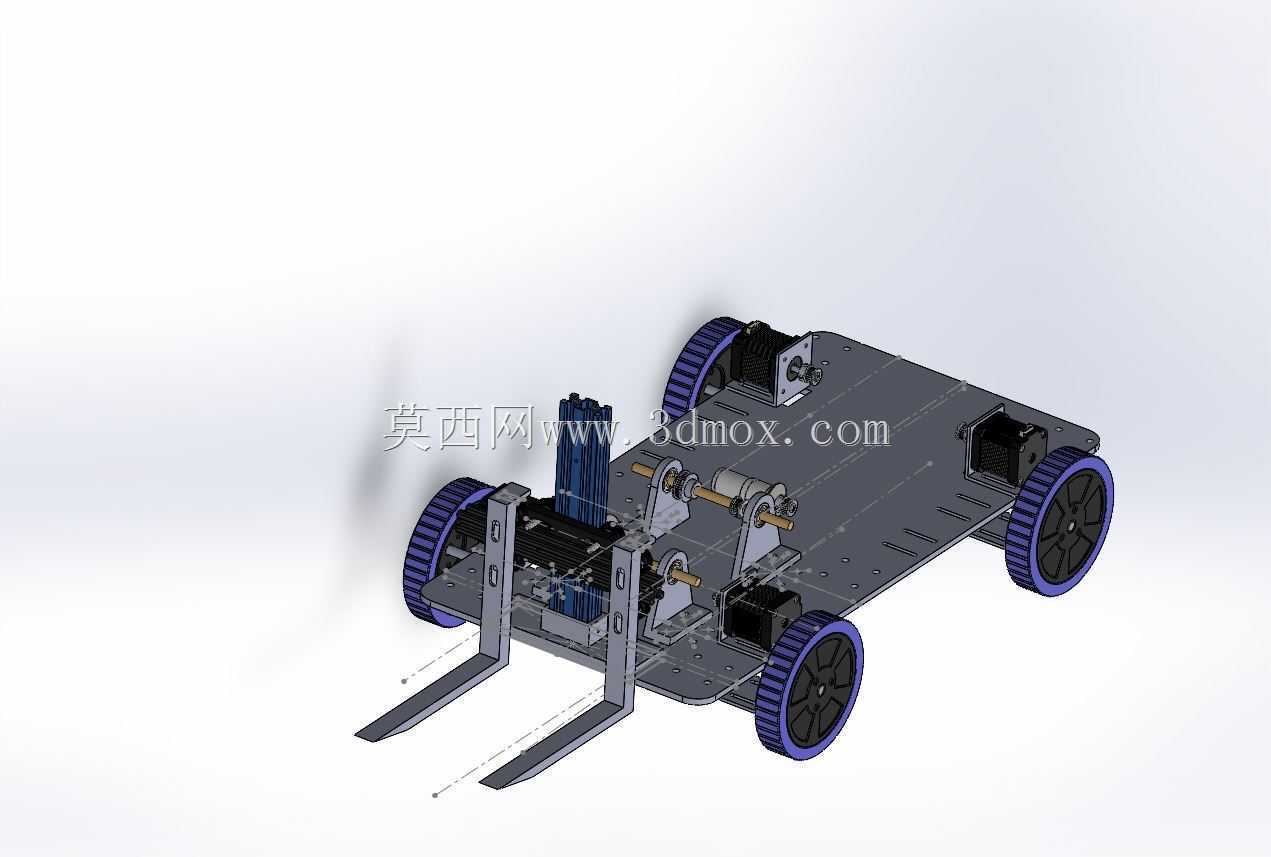

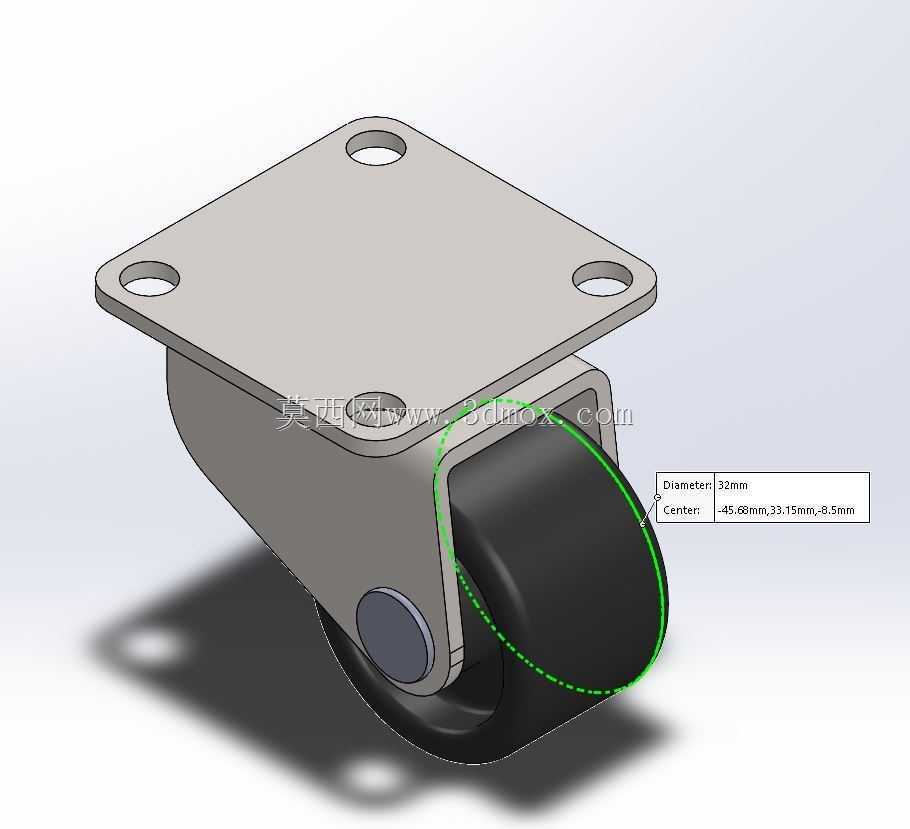

　　这款叉举式移动搬运设备，主要面向生产车间线边物料转运、立体仓库出入库接驳、电商仓储整托货物搬运场景，可替代人工完成重复性的托盘搬运、工位上下料作业，适配常规川字底、九脚底塑料托盘与木托盘的叉取需求，能在平整环氧地坪、固化剂地面上稳定运行，无需额外铺设磁条或反光标识即可完成预设路径的巡航作业。从结构设计逻辑来看，整车采用分层式布局，底部为行走驱动层，中部为车架承载层，前部集成货叉举升机构，后部预留电控元件与动力电源的安装空间，整体重心控制在轮距包围的中心区域，避免满载举升时出现前倾侧翻风险。行走部分采用四轮布局，两个驱动轮对称布置在车架中部两侧，搭配前后两个万向从动轮，这种布局既可以实现零半径转弯，适配狭窄通道内的转向需求，

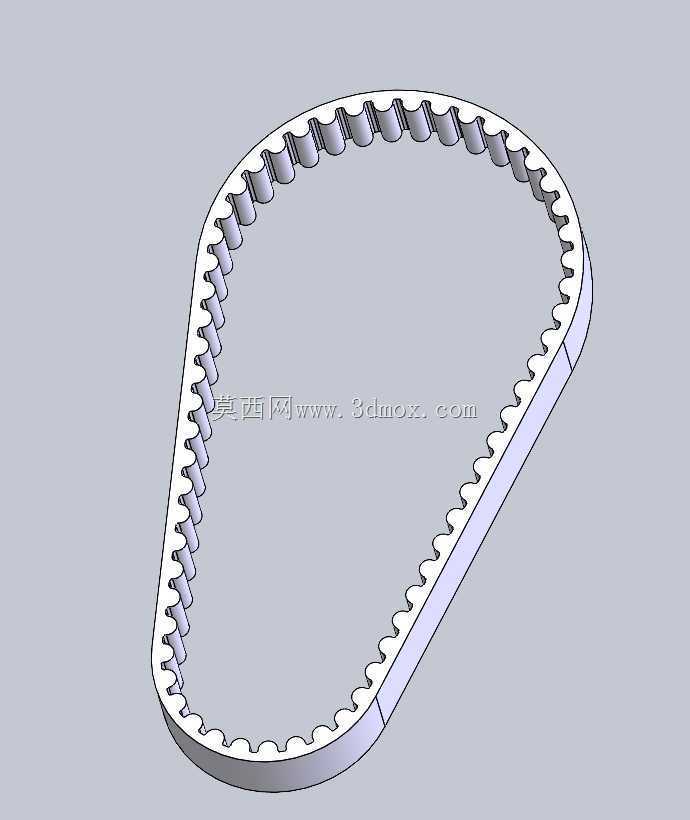

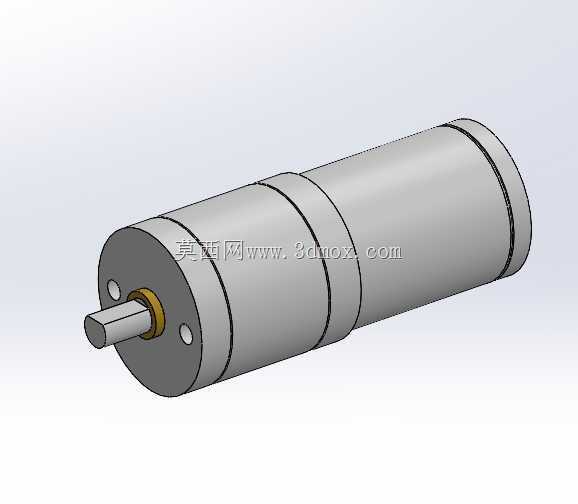

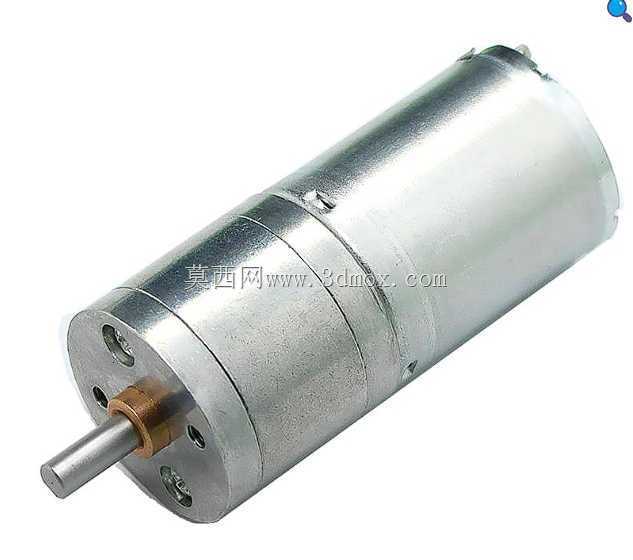

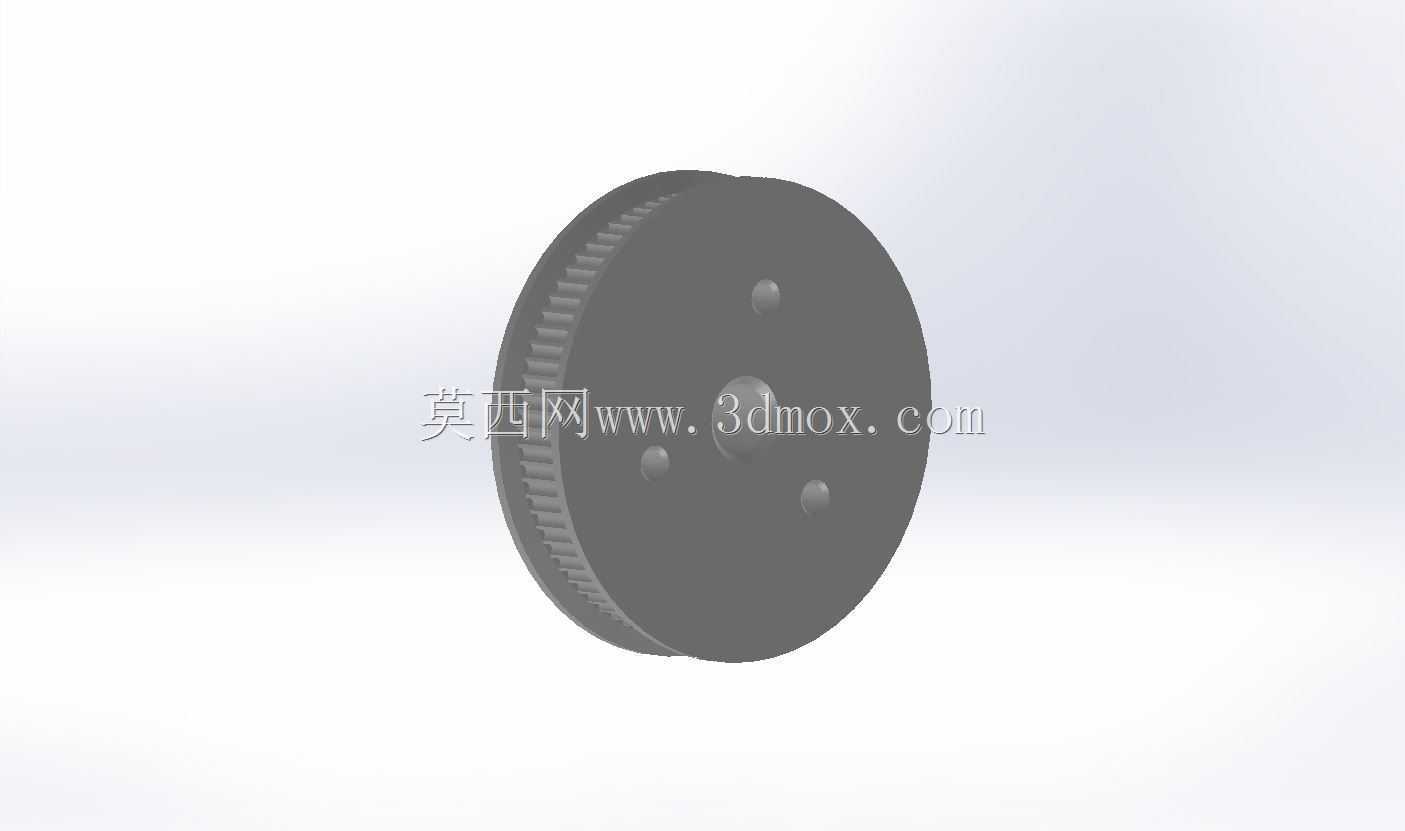

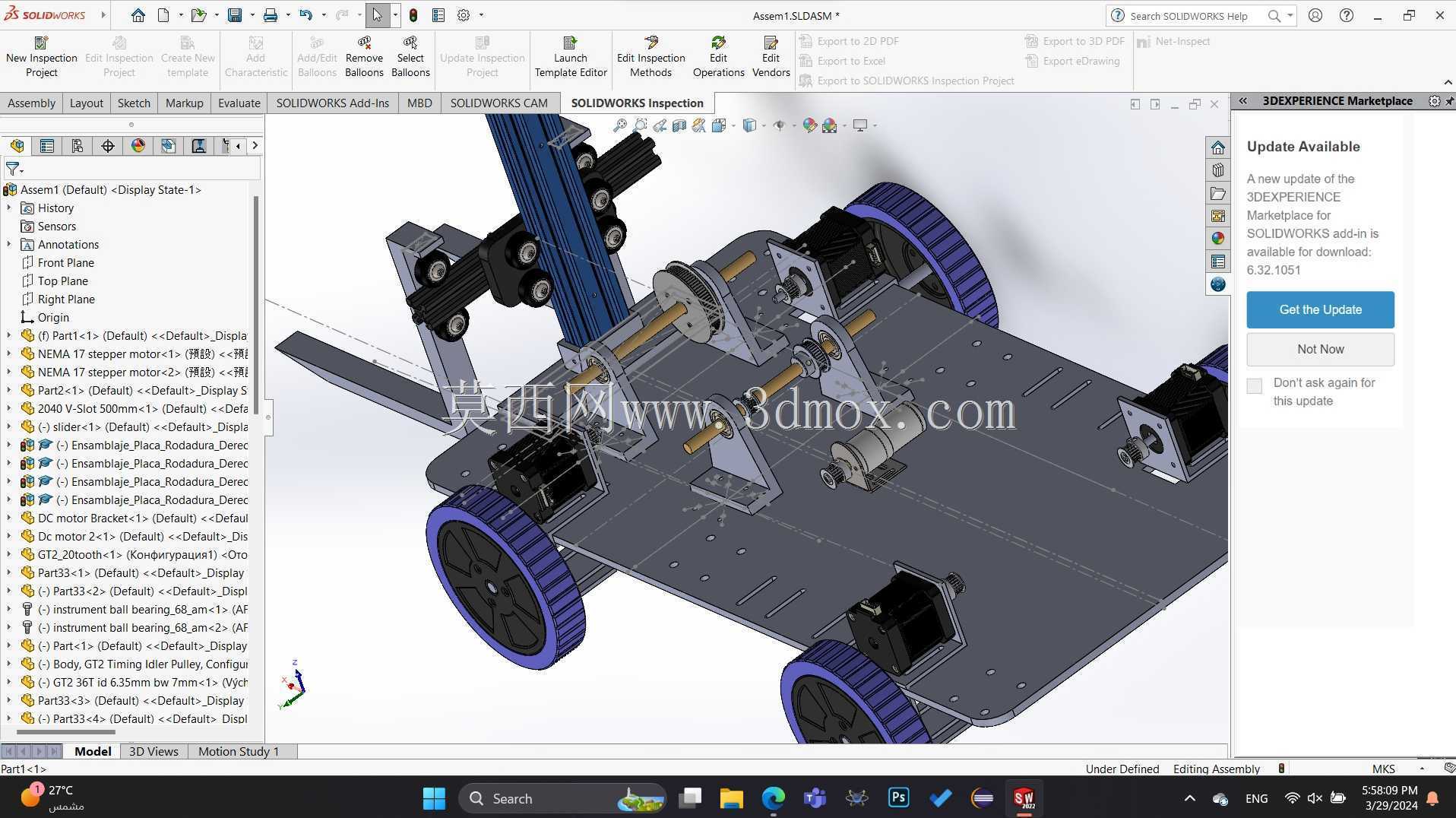

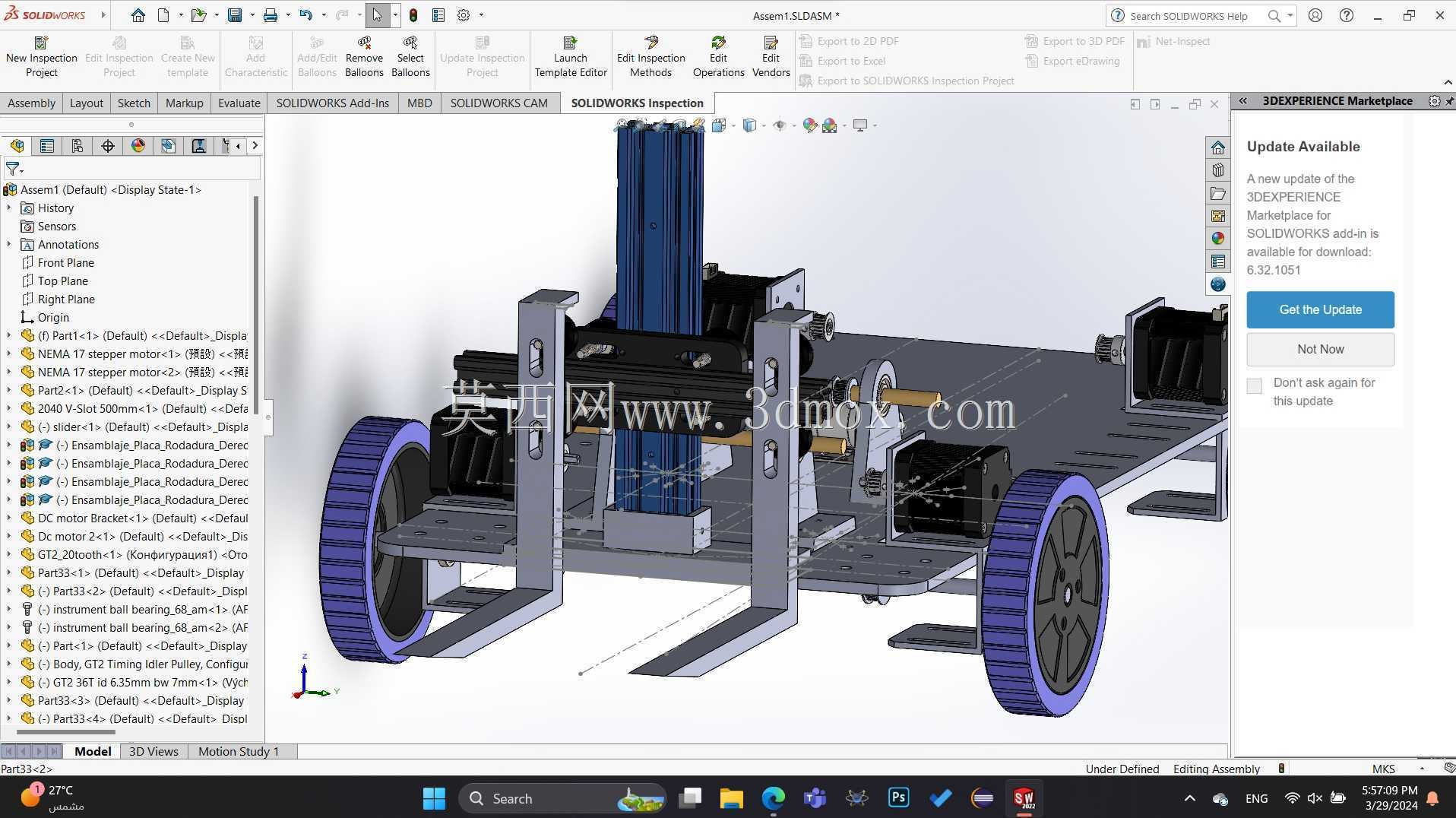

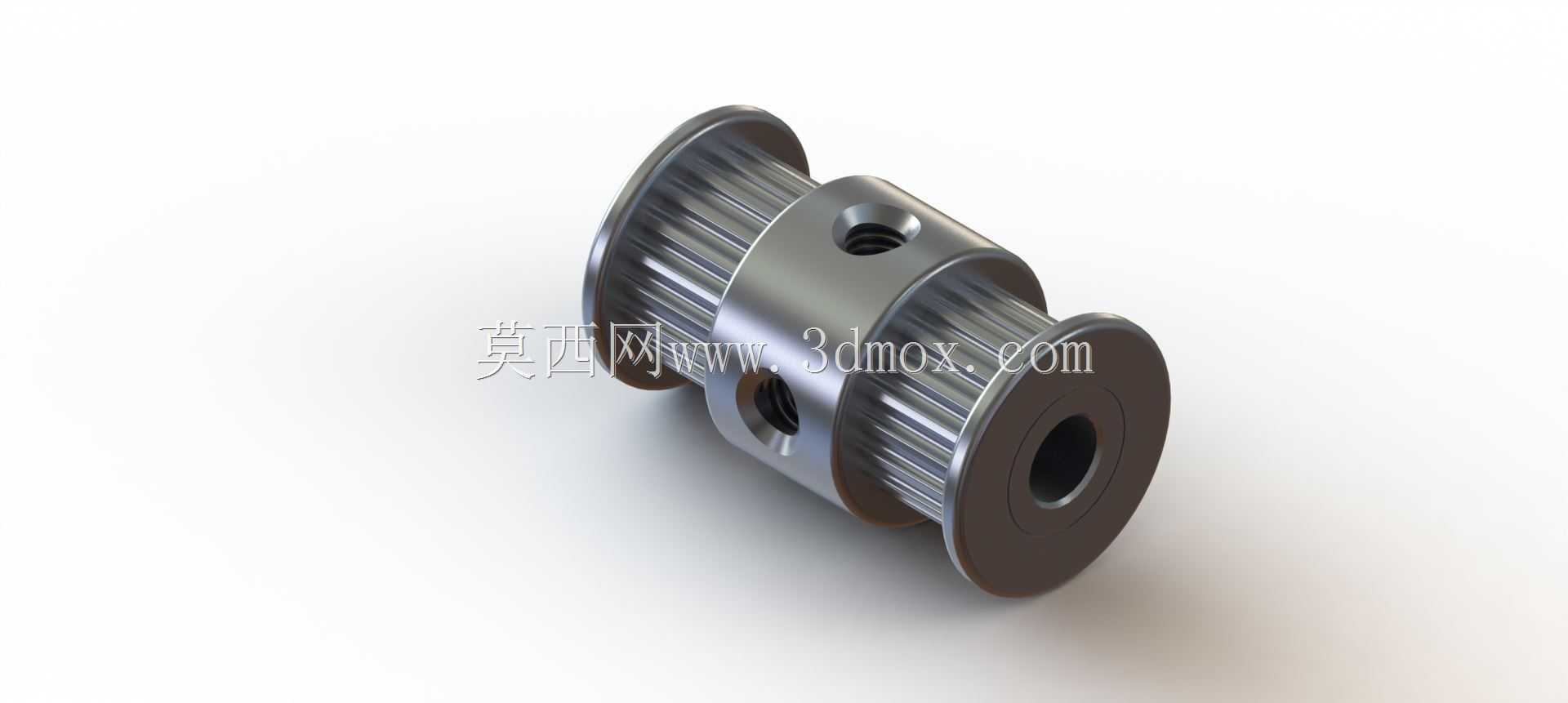

　　又能保证车架在不平整地面上的轮组接地性，不会出现单轮悬空导致的驱动打滑问题；驱动轮选用大直径防滑橡胶轮面，轮芯采用刚性轮毂结构，既可以缓冲地面微小凸起带来的振动，保护车载电控元件，又能提供足够的抓地力，满足满载起步、爬坡时的牵引力需求。举升机构采用立式导轨搭配链传动的结构，两根平行的立式直线导轨固定在车架前部的安装立板上，滑架通过带座直线轴承与导轨配合，货叉直接固定在滑架前端，举升动力由直流减速电机提供，通过链轮链条带动滑架沿导轨做上下升降动作，导轨的安装基准面经过平面度校核，保证滑架升降过程中无卡滞、偏摆问题，货叉的叉齿间距可根据常用托盘的叉孔尺寸做调整，适配不同规格托盘的叉取需求。车架主体采用钢板折弯拼焊结构，

　　关键受力位置焊接加强筋，在保证整体结构刚性的前提下尽可能降低自重，车架上预留了多个标准安装孔位，可根据实际使用需求加装避障传感器、声光警示装置、自动充电对接模块等拓展组件；电控系统的安装区域做了隔层设计，将动力回路与控制回路分开布置，减少动力线对控制信号的电磁干扰，电池安装位设计为快拆结构，可快速更换备用电池，满足长时间连续作业的需求。从安装边界来看，整车的宽度控制在常规仓储通道的最小通行宽度以内，长度不含货叉突出部分可适配电梯、货架间通道的转弯半径要求，货叉的最低落地高度与标准托盘的叉孔下沿高度匹配，举升最高高度可满足两层货架的堆高需求，无需额外调整即可适配多数常规仓储场景的使用要求。在细节设计上，

　　所有外露的传动部件都设计有防护罩壳，避免运行过程中杂物卷入传动机构，轮组的安装位置都做了高度可调设计，可根据实际地面情况调整轮组的预紧压力，保证驱动轮的正压力稳定；货叉前端做了倒角导入设计，叉取托盘时可自动修正微小的对位偏差，降低操作人员或自动导引系统的对位精度要求。这款设备的结构设计充分考虑了车间与仓储场景的实际使用痛点，没有冗余的复杂结构，所有零部件都选用工业场景常用的标准件，后期维护更换成本低，整体结构的强度冗余满足满载工况下的长期使用需求，行走与举升动作的逻辑匹配经过反复校核，不会出现动作干涉问题，可直接作为同类AGV产品开发的结构参考，也可用于教学场景下的移动机器人结构原理演示。
