双工位可调式工件装夹支撑工装结构

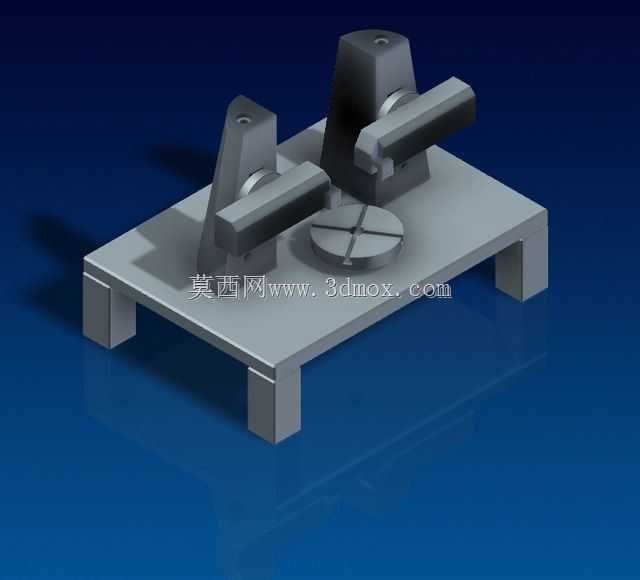

　　这套工装结构主要面向小型工件的多工序加工、检测场景设计，日常可集成在台式钻床、小型铣床的工作台面，或是作为三坐标测量的工件承载基座使用，解决异形工件、轴类与盘类复合工件装夹时定位基准难统一、重复装夹误差大的问题。从结构布局来看，整体采用一体式铸造平台作为承载基体，平台底部设置四个等高支撑腿，支撑腿底面预留安装沉孔，可直接通过T型螺栓与设备工作台的T型槽配合固定，安装时无需额外加工转接板，支撑腿的高度经过匹配计算，安装后平台上表面与设备工作台基准面的平行度可控制在0.02mm每米范围内，避免基础倾斜带来的加工误差。平台上共设置两组独立的装夹支撑单元，两组单元沿平台对角线方向错位布置，左侧单元适配轴类工件的径向装夹，

　　右侧单元在轴类装夹结构的基础上，集成了圆形回转定位盘，可同时满足盘类、法兰类工件的端面定位需求，两组单元可独立操作，也可配合完成长轴类工件的两端同步支撑。每个装夹支撑单元的支座都采用L型加强筋结构，支座与平台的连接面设置了横向调节槽，松开连接螺栓后可沿槽方向调整两个支座的中心距，调整范围覆盖80mm到220mm的工件长度区间，适配不同规格的工件装夹需求。支座上的装夹压块采用圆弧接触面设计，压块与支座转轴之间设置了铜质耐磨衬套，压块的开合角度最大可达到75度，方便工件上下料操作，压块的压紧端面做了网纹滚花处理，增大与工件表面的摩擦力，避免加工过程中工件出现轴向窜动。右侧单元的圆形回转定位盘表面刻有0到360度的角度刻度线，

　　定位盘中心设置了定位止口，止口直径可根据常用工件的内孔规格更换配套衬套，定位盘底部采用推力球轴承承载，转动阻尼可通过底部的锁紧螺母调节，调整到对应加工角度后可通过侧边的锁紧销固定位置，满足工件不同角度面的加工、检测需求。设计过程中特意将所有装夹操作的手柄、锁紧部件都布置在工装的前侧与外侧，操作人员站在工装正前方即可完成所有装夹、调整操作，无需探身到工装内侧，避免操作时与加工刀具产生干涉，同时也减少了操作辅助时间。整套工装的所有棱角位置都做了R3到R5的倒角处理，没有尖锐的毛刺棱角，避免操作人员上下料时被划伤。平台表面预留了多组M6的螺纹孔阵列，除了安装现有的两组支撑单元外，还可根据加工需求加装辅助支撑块、侧向定位块等配件，

　　扩展装夹的工件类型，比如薄壁件、异形壳体类工件都可通过加装配件完成定位装夹。在刚性设计上，平台基体的壁厚设置为12mm，支座的受力截面做了加宽处理，在承受最大150N的切削力时，支座的形变量可控制在0.01mm以内，满足精加工工序的装夹刚性要求，不会因为装夹变形导致工件加工尺寸超差。这套工装的适配场景覆盖了小型机械加工车间的单件小批量生产、职业院校的金工实习教学、产品研发阶段的样件加工检测等多个场景，相比通用的平口钳装夹，它可同时兼容轴类、盘类、异形件的装夹需求，减少更换夹具的辅助时间，同时装夹定位的重复精度更高，可有效降低多工序加工的累积误差。
