半圆柱带孔异形安装基座结构件

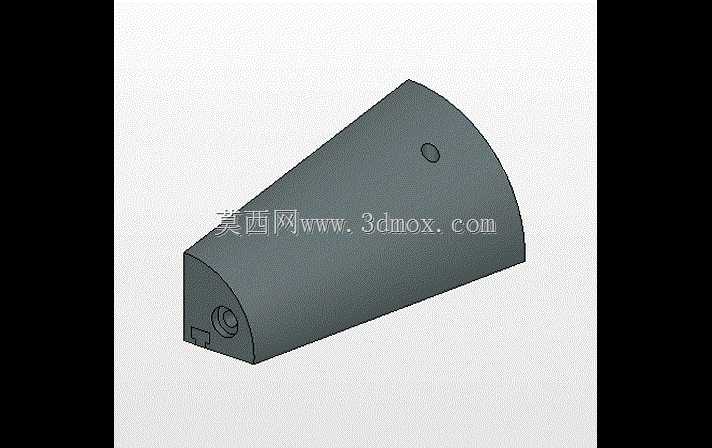

这类半圆柱带孔异形构件，多应用在小型机电设备的端部安装工位，常见于便携检测仪器、手持动力工具的内部支撑场景，也可作为小型气动元件的端部防护安装座使用。从结构设计来看，整体采用半圆柱弧面加平直切面的组合构型，平直切面可直接贴合设备的安装基准面，无需额外加工适配垫块，弧面则能匹配圆形外壳的内壁轮廓，减少装配后的间隙晃动。构件上分布的两处孔位功能各有区分，弧面侧的小孔为定位销孔，装配时可先穿入定位销完成预固定，避免后续锁付螺丝时构件移位，端面侧的带沉台孔为螺丝锁付孔，沉台深度刚好容纳螺丝头部，锁付后螺丝头不会突出构件表面，不会干涉外壳的装配。设计时优先考虑了安装边界的适配性，整体轴向长度控制在常规小型设备的端部安装空间范围内，径向尺寸与常用直径30至40毫米的圆形外壳内壁匹配，平直切面到弧面顶点的距离经过测算，既保证构件自身的结构强度，又不会挤占设备内部的走线空间。在实际使用场景中，这类构件承担着双重作用，一方面作为内部电路板、小型气路接头的承载基座，元器件可直接固定在平直切面的安装位上，另一方面也作为端部防护结构，弧面可承受外部的轻微磕碰，避免内部元器件直接受冲击。建模过程中，弧面与平直切面的过渡处做了微小的倒角处理，避免应力集中导致构件受冲击时开裂，孔位的位置公差按照IT8级精度设定，既能满足普通加工的工艺要求，又能保证装配时的定位精度，不需要额外的修配工序。这类结构件不需要做复杂的曲面加工，采用常规的铣削工艺或者注塑工艺均可批量生产，材料选用上如果是金属材质多采用6061铝合金，重量轻且有足够的结构强度，如果是塑料材质多采用ABS工程塑料，成本低且耐日常磕碰。
