月球采样RASSOR鼓挑旋转滚筒结构

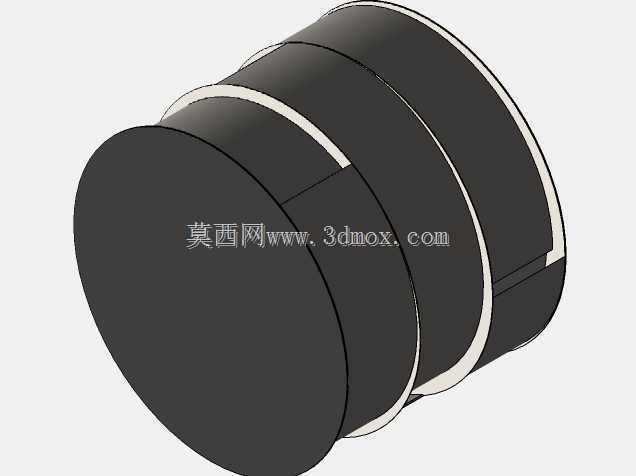

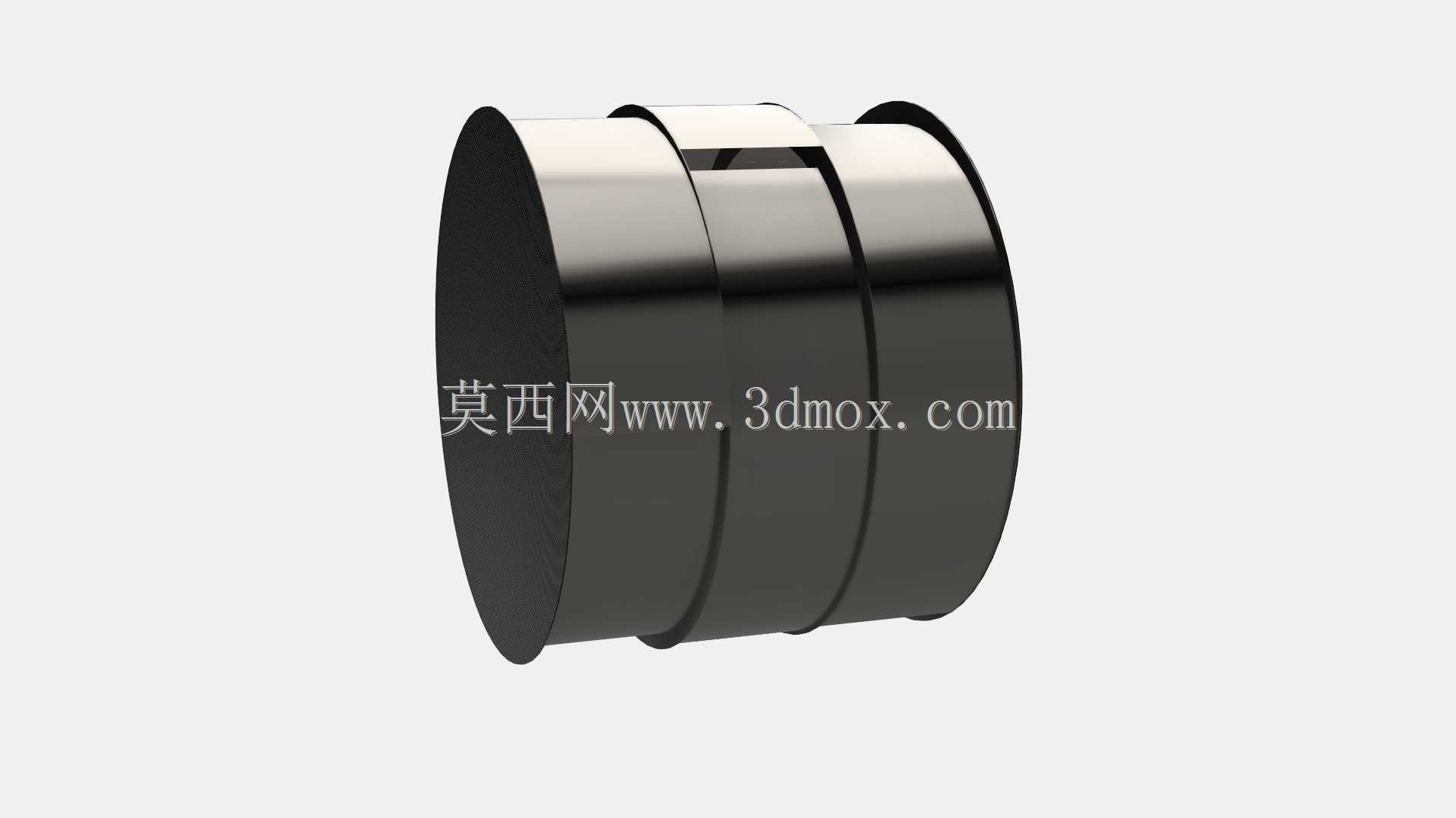

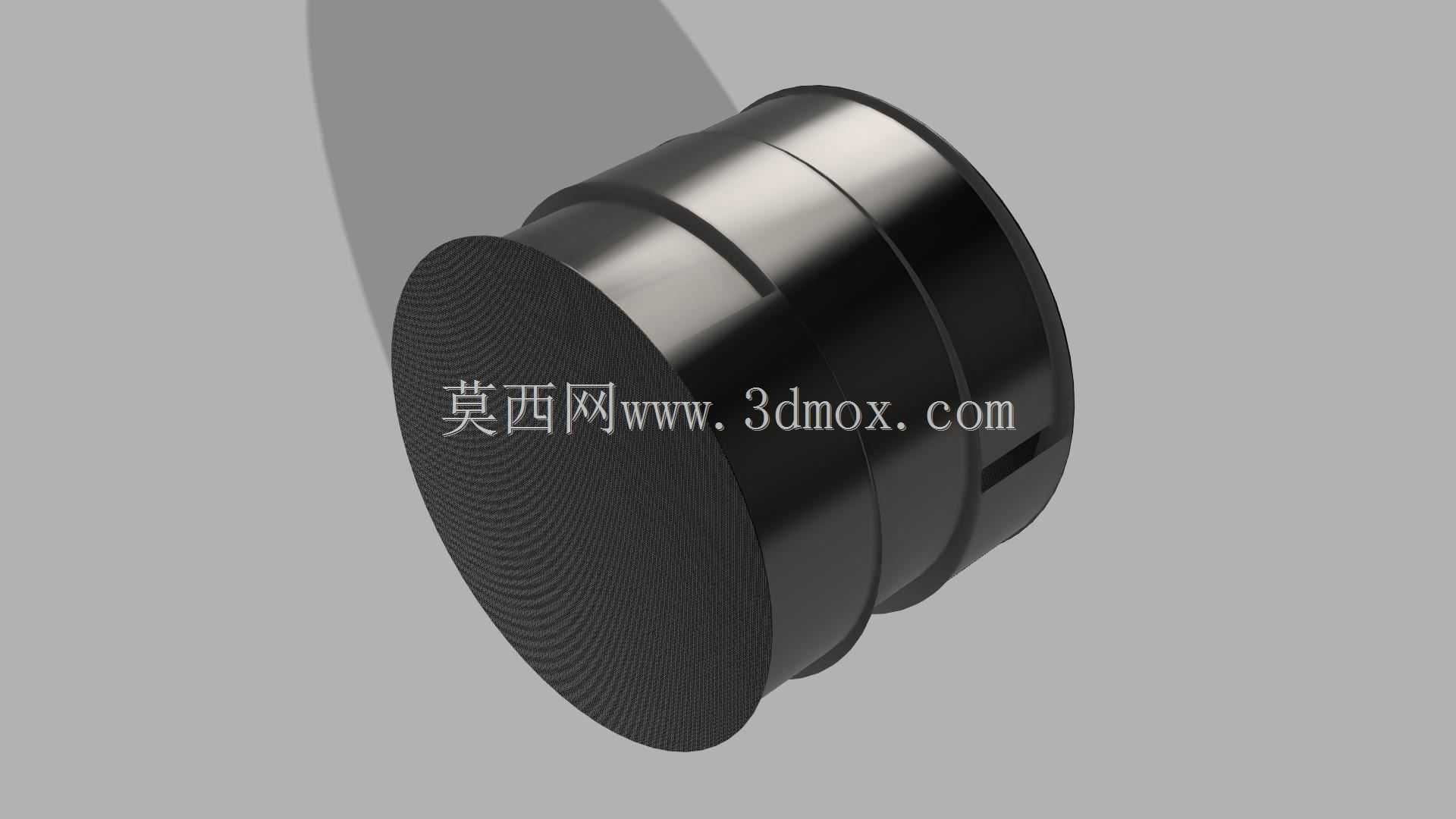

　　该滚筒结构面向地外天体月表采样作业场景开发，适配低重力环境下的月壤采集、临时存储与转卸工况，核心作用是在探测车行进过程中通过自身旋转完成表层风化层切削、聚拢与暂存，配合采样系统完成月壤样本的收集转运，无需额外配置大扭矩驱动单元即可依靠行进动力完成采样动作，大幅降低探测载荷的重量占比。结构整体采用分体式设计，主体鼓体采用3D打印工艺成型，端面承载结构采用扁平碳纤维板材加工，两种材料的搭配既兼顾了复杂型面的成型便利性，又保证了端面承载位置的结构强度，避免低重力环境下额外增加无效配重。设计阶段针对低重力下的物料溢散问题做了专项优化，在沟槽结构结束位置预留180度旋转行程的挡缘结构，

　　小角度凸起的唇缘可避免滚筒旋转过程中已聚拢的风化层在下次切削动作前溢出，前期方案曾验证过270度甚至360度全包裹挡缘结构，经模拟验证该结构会大幅增加滚筒自重，且对容量提升的增益不足以抵消重量增加带来的载荷浪费，最终选定小角度唇缘配合连续旋转转筒的方案，在月球车抵达倾倒位置前保持滚筒低速旋转，即可在不额外增加配重的前提下控制挖掘出的风化层不会提前洒落。结构的安装边界严格限定在直径450毫米、长度360毫米的设计包络内，无驱动系统集成的状态下内部容积可达43升，整体自重控制在4.1公斤，应力模拟验证环节针对满载风化层的极端工况做了校核，满载状态下所有负载的重量全部施加在滚筒末端的碳纤维端板上，因模拟场景为无重力环境未额外叠加重力载荷，

　　结合月壤每立方厘米1.5克的密度参数、360毫米的杠杆臂长计算，端板位置承受的作用力约为228牛，在端面采用固定约束的模拟条件下，最小安全系数可达15，满足航天载荷的冗余设计要求，若后续有减重需求，可在不影响结构性能的前提下削减局部壁厚，进一步降低发射阶段的载荷重量。为验证结构原理的可行性，同步制作了等比例缩小的概念验证模型，缩小版模型采用PLA材料3D打印成型，外径100毫米、总长度99毫米，内部容积约430毫升，初始验证阶段勺喉高度设计为6毫米，采用硅藻土作为月壤替代物开展测试时，发现土壤存在堵塞问题，无法顺畅流入滚筒内部容积，针对该缺陷优化了勺喉结构，保持外部安装尺寸不变的前提下将勺喉高度增加11毫米，

　　优化后内部容积减少约320立方厘米，第二次测试采用操场沙作为月壤风化层模拟物，单次旋转可转移约340克模拟物料，在1.6克每立方厘米的模拟物料密度下，采样效率满足设计预期。滚筒外表面的沟槽纹理采用等距螺旋排布，切削刃口做了小角度钝化处理，避免在硬质月表作业时出现刃口崩损，端板与鼓体的连接位置采用嵌入式定位结构，无需额外紧固件即可完成装配，减少装配环节的零件数量，适配航天产品的高可靠性装配要求，滚筒两端的轴接位置预留标准安装接口，可直接匹配现有月球车采样臂的连接尺寸，无需额外设计转接结构。
