电力设备用ULA支撑固定支架结构设计

　　该支架主要应用于电力变压器配套的ULA组件安装固定场景，在户外电力设施、输变电配套设备中承担核心承载与定位作用，可在长期户外服役环境下保持结构稳定性，抵御交变载荷与环境应力带来的形变风险。从实际使用需求出发，这类支架需要同时满足安装定位精度、承重冗余、抗形变能力三方面的硬性要求，在电力设备运行过程中，支架不仅要固定ULA组件的相对位置，避免组件因设备振动、外力触碰出现移位，还要承受组件自身重量以及外部风载、温差形变带来的附加载荷，因此结构设计阶段就需要把应力分布控制作为核心考量。

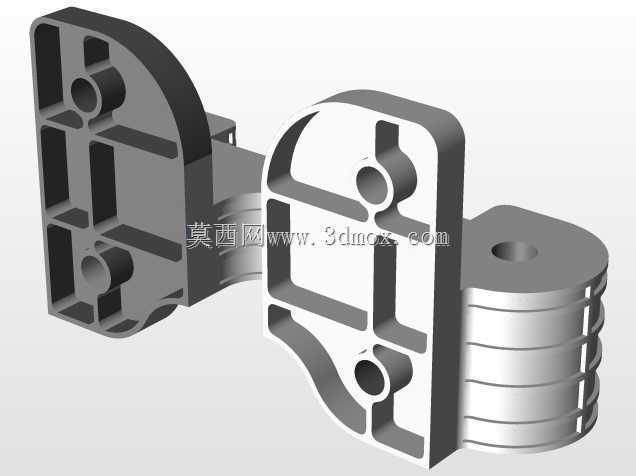

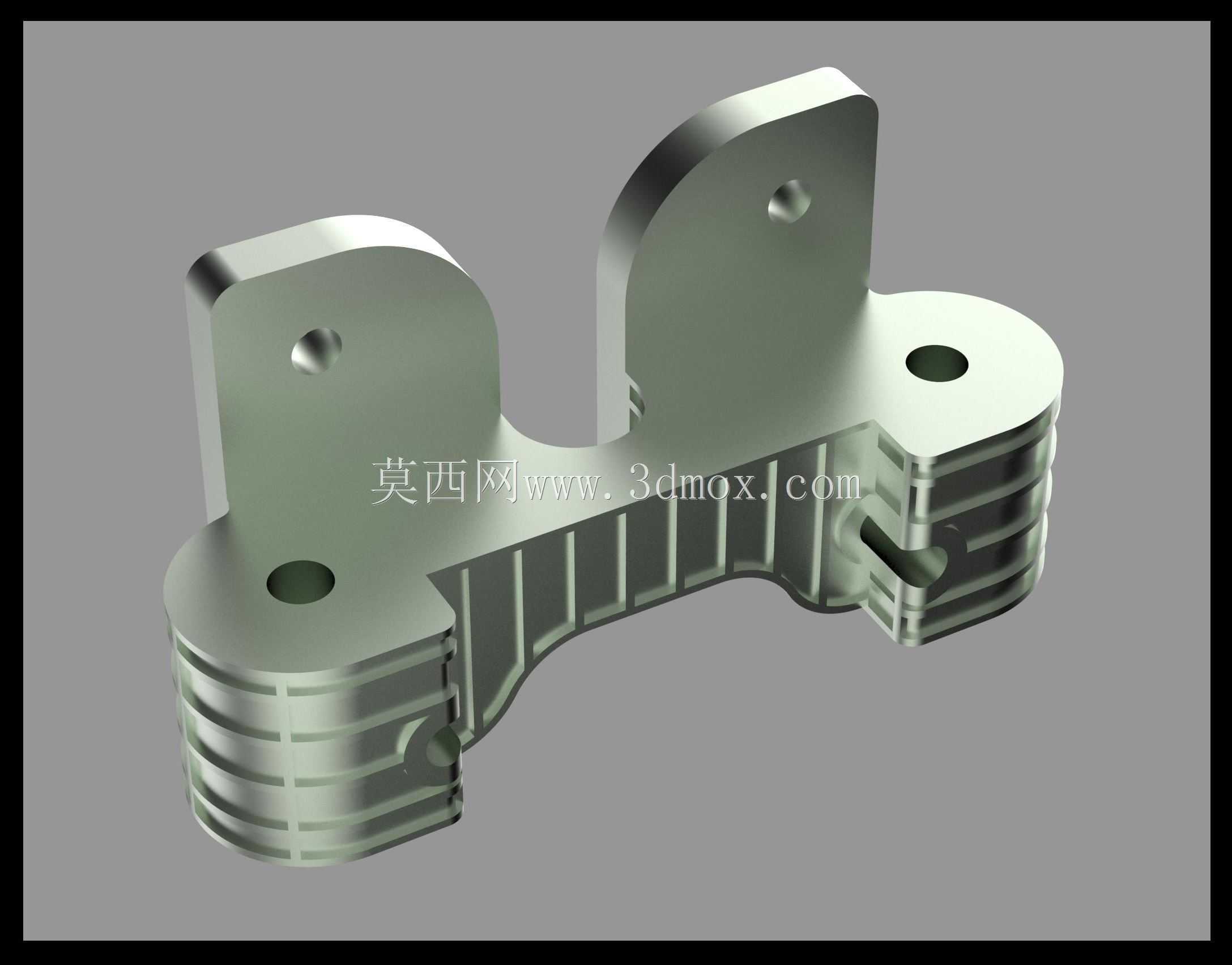

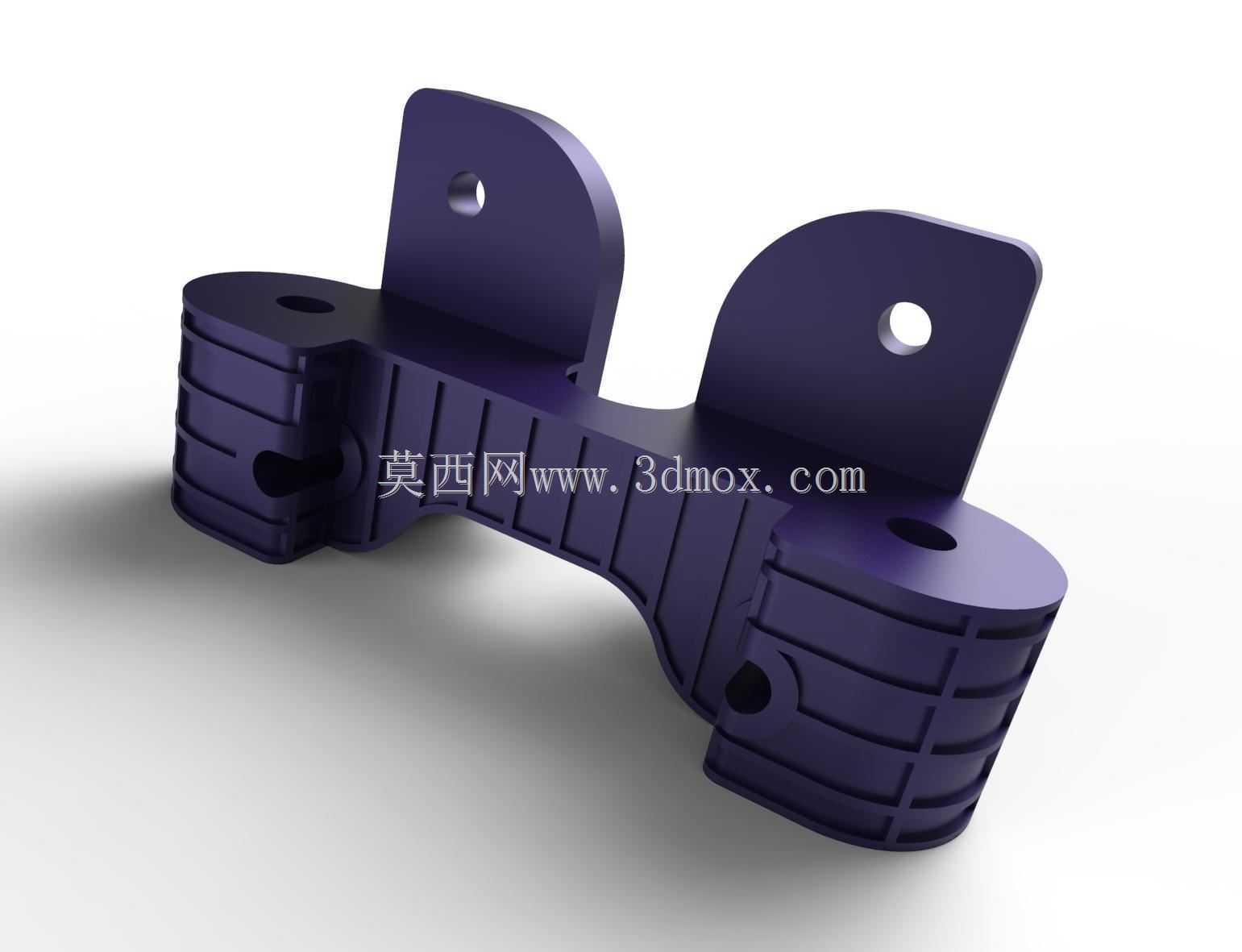

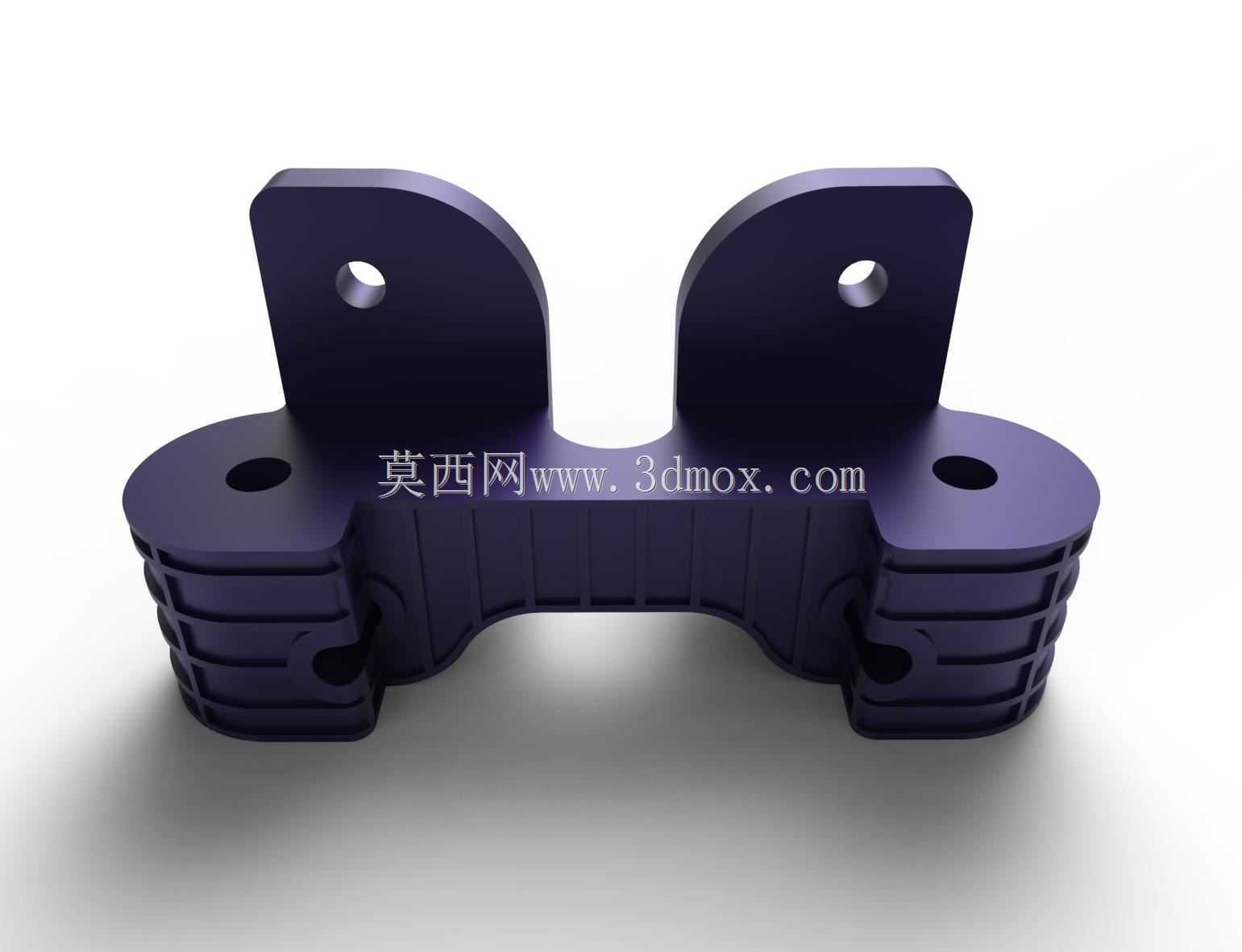

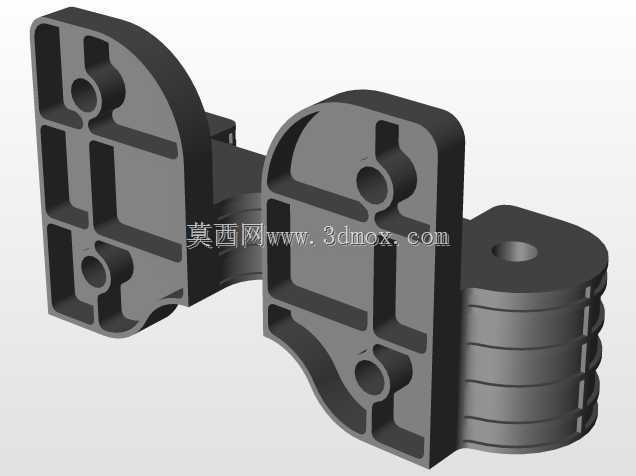

　　设计过程中首先明确了安装边界约束：两个立式安装耳板的孔位中心距需匹配现有ULA组件的预装孔位公差，孔边缘到材料边缘的距离严格控制在2倍孔径以上，避免孔位处应力集中导致的开裂风险，这也是电力结构件设计中通用的安全边界要求。主体连接梁部分没有采用等截面实心结构，而是选择了外围环绕加强肋的结构形式，这种设计一方面可以在不额外增加过多整体重量的前提下大幅提升结构的抗弯抗扭截面模量，另一方面加强肋形成的格栅结构可以让应力传递路径更顺畅，避免局部应力堆积。从结构受力逻辑来看，两个端部的圆柱状安装座分别承担组件的垂向载荷，中间的连接梁将两个安装座连为整体，抵消单侧受力带来的扭转力矩，立式耳板上的安装孔用于将整个支架固定在变压器基体上，耳板采用圆弧过渡外形，消除直角处的应力集中点，耳板与下方连接梁的衔接位置做了大圆角过渡，进一步降低衔接处的应力峰值。

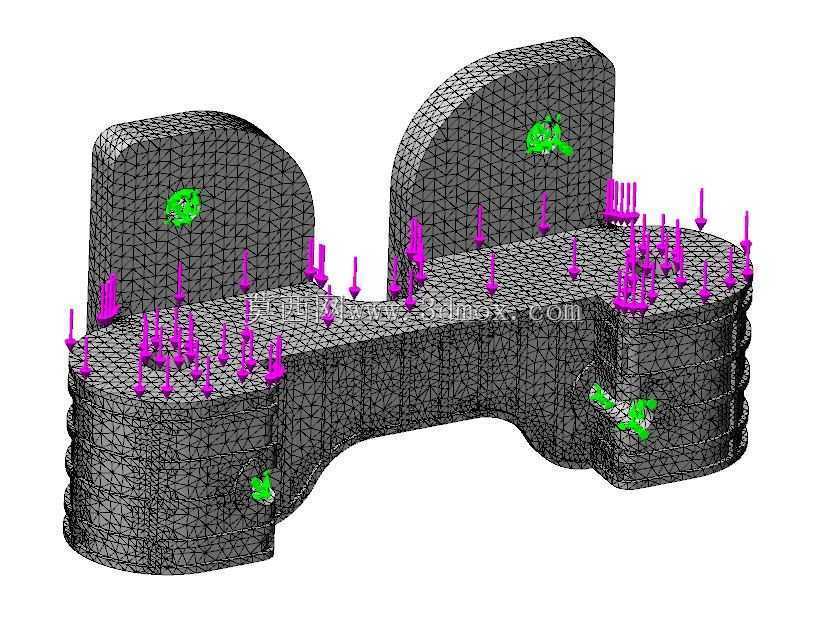

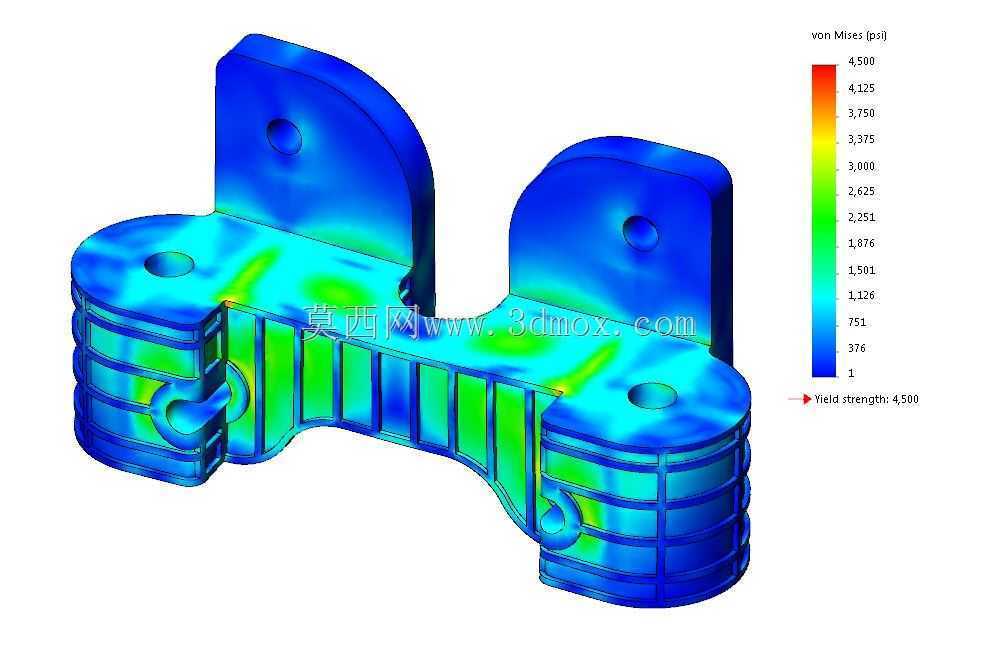

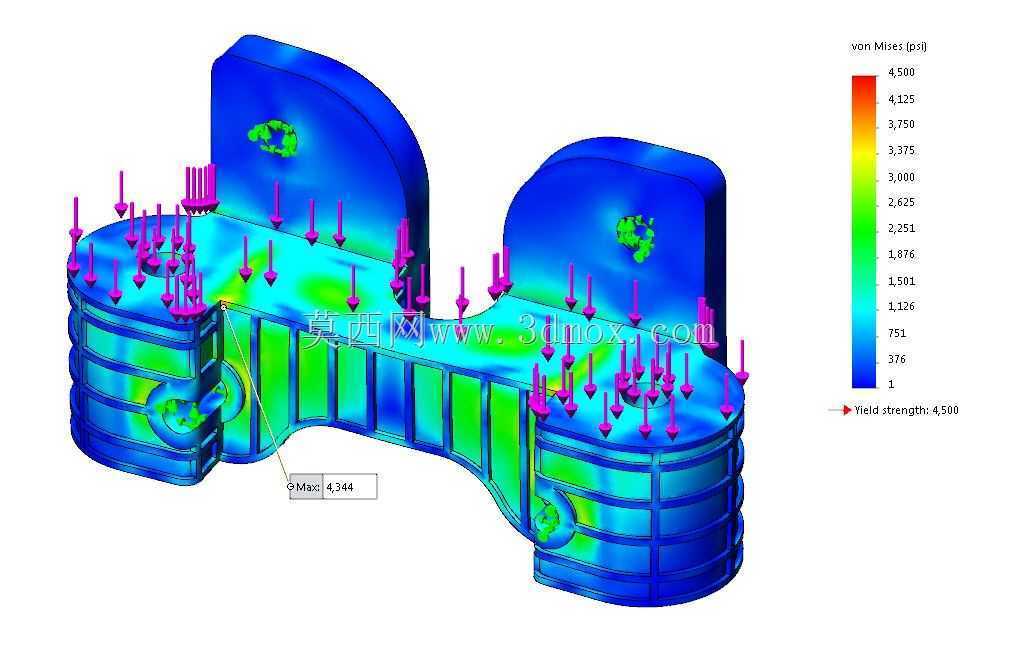

　　结构强度验证阶段通过有限元分析完成应力校核，在极限载荷600lbf均匀施加的工况下，结构最大von Misses应力控制在4343psi，远低于所选工程材料的屈服强度阈值，预留了足够的安全冗余，能够覆盖实际服役过程中可能出现的过载工况。从安装适配性来看，支架上的所有安装孔均采用通孔设计，适配标准紧固件的装配要求，端部安装座上的侧向孔位可用于配套组件的线束固定或者辅助定位，不需要额外在支架上焊接或者加工附属结构，减少了现场安装的工序复杂度。外形设计上充分考虑了3D打印或者小批量机加工的工艺可行性，所有加强肋的厚度保持均匀一致，没有出现壁厚突变的结构，避免加工过程中出现缩孔、形变或者应力残留问题，整体结构没有封闭的空腔，无论是采用增材制造还是切削加工都能顺利完成生产，不需要额外设计支撑结构或者特殊工装。

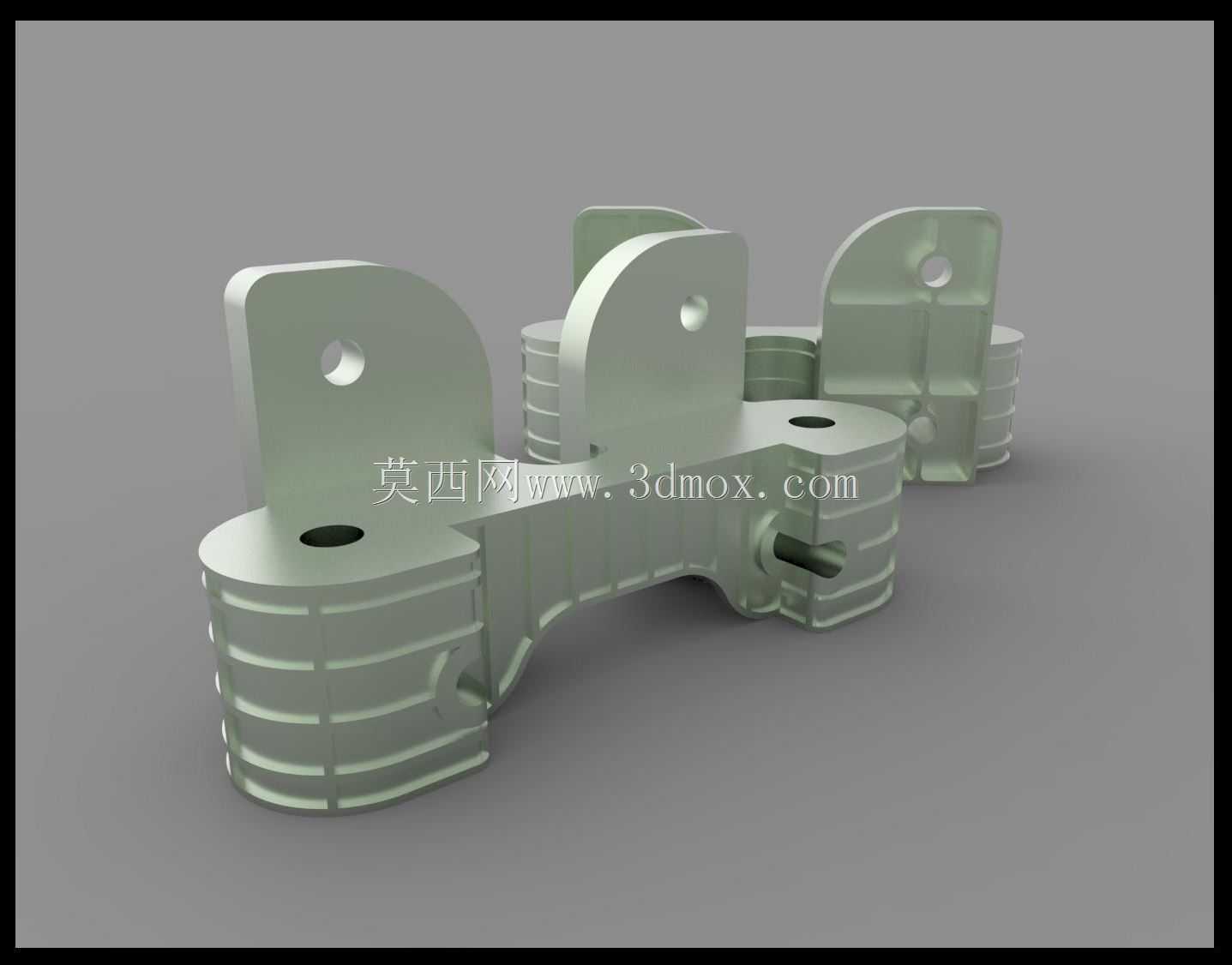

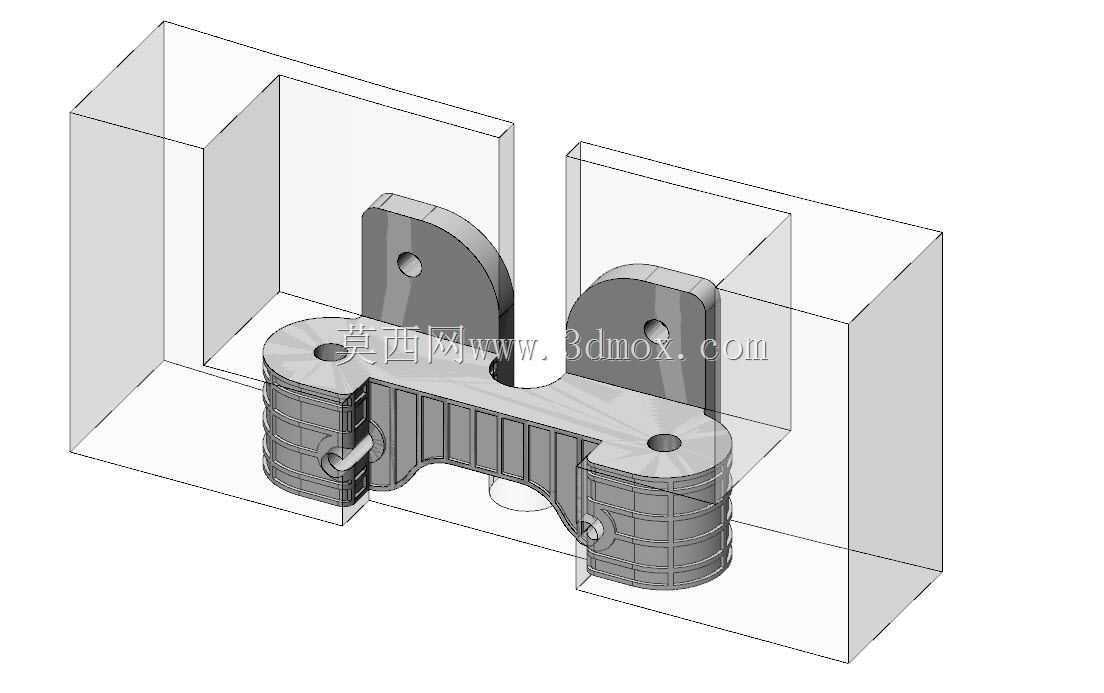

　　在实际装配场景中，该支架可以直接替换同规格的传统冲压焊接支架，相比传统焊接支架，一体化的结构设计消除了焊缝处的应力腐蚀风险，更适合户外高湿、温差大的电力服役环境，均匀的应力分布也让支架的疲劳寿命更长，能够适配电力设备长周期免维护的使用要求。结构的重量控制也经过了优化，在满足强度要求的前提下通过加强肋布局去除了非受力区域的多余材料，既降低了自身材料消耗，也减少了变压器基体的承载负担，对于轻量化要求较高的输变电设备场景有更好的适配性。安装时只需要通过耳板上的两个通孔将支架固定在基体预设位置，再将ULA组件固定在两端的安装座上即可完成装配，不需要复杂的对位调整，孔位的公差设计预留了足够的装配补偿量，能够抵消基体加工或者组件安装带来的微小尺寸偏差，降低现场装配的难度。
