异形多特征机械零件平面工程图纸

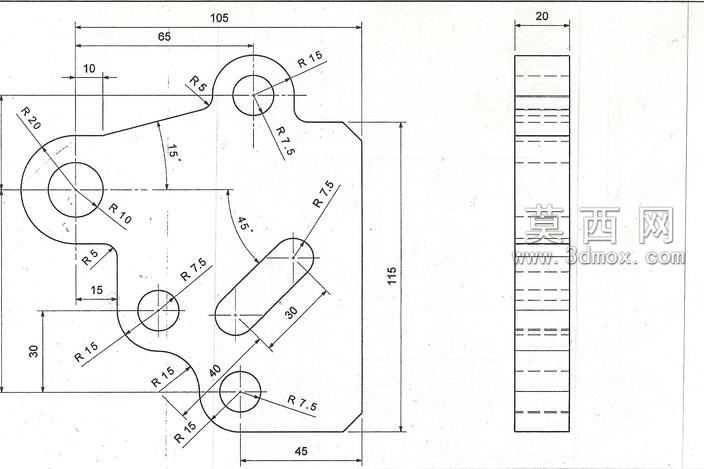

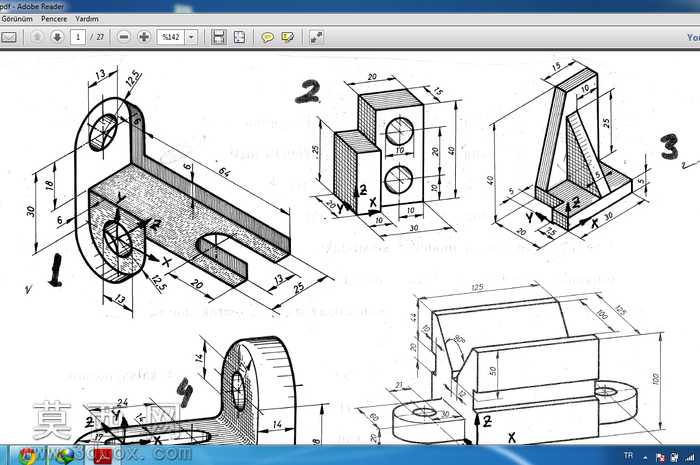

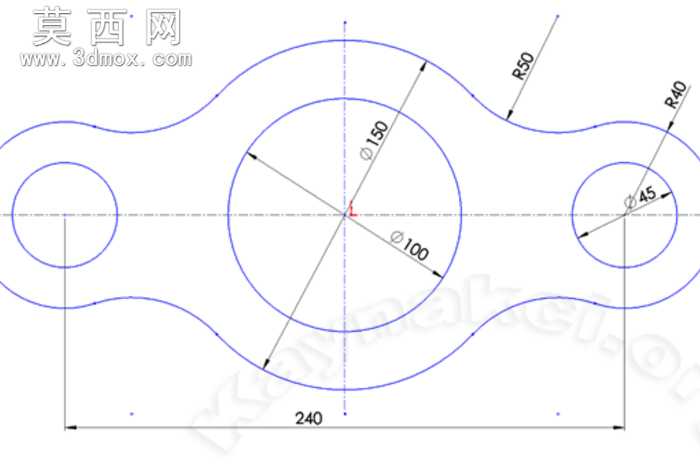

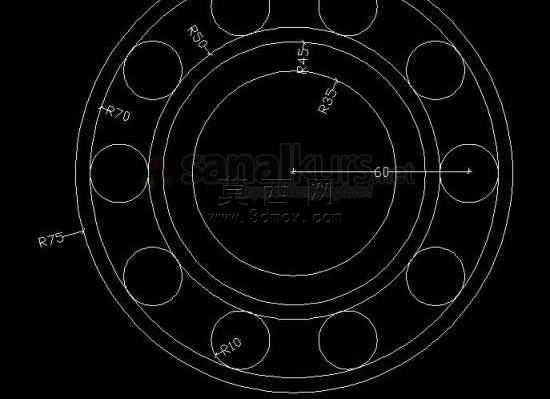

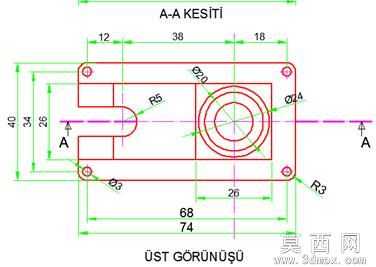

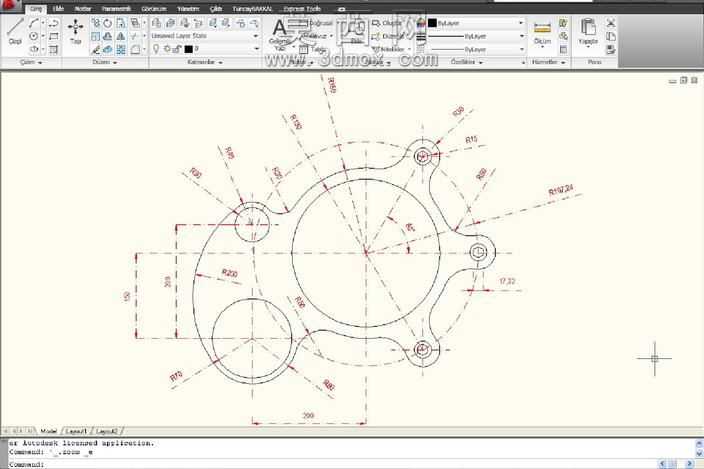

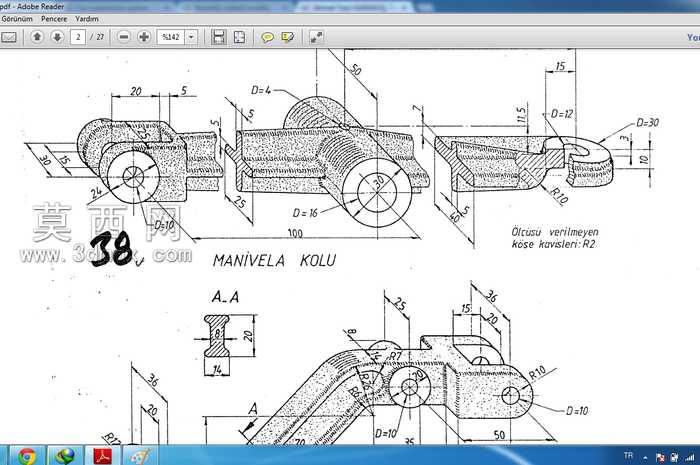

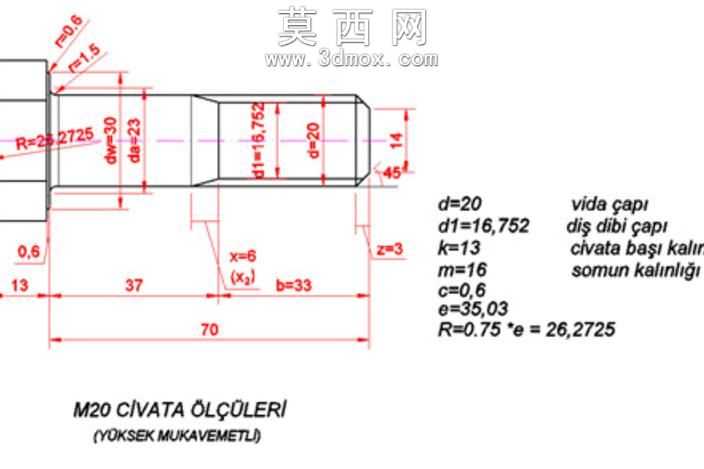

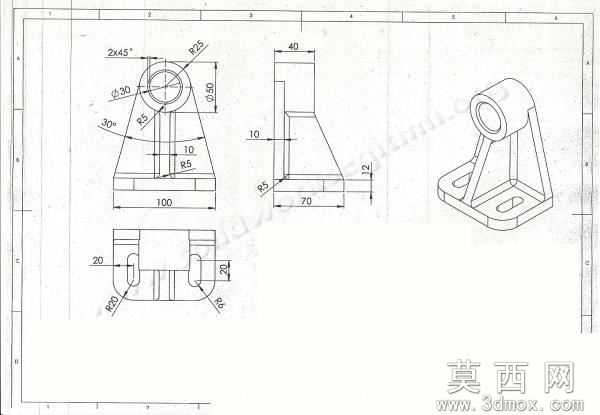

该作品是面向机械设计初学者的平面工程绘图练习素材，呈现了一款异形轮廓机械零件的完整二维工程视图，包含主视平面轮廓图与侧视厚度视图两部分内容。在三维建模前期的图纸梳理阶段，首先需要对视图内的所有尺寸标注进行逐一拆解，先定位整体外轮廓的基准边界，明确零件总长105mm、总高115mm、厚度20mm的基础外形参数，再逐步拆分外轮廓上的多段圆弧结构，包括R20、R15、R10、R7.5、R5等不同半径的过渡圆弧与成型圆弧，梳理各段圆弧之间的相切连接关系，确认15度、45度等角度标注对应的轮廓倾斜走向，避免建模时出现轮廓错位、连接不顺的问题。在三维软件建模过程中，可先以主视图平面为草绘基准面，按照先定位基准点、再绘制核心定位圆、最后连接外轮廓与内部特征的顺序绘制草图：首先确定三个圆形通孔、一个长圆形腰型孔的中心定位尺寸，结合水平、竖直方向的定位数值确定各孔位的精确位置，绘制出孔位的基础轮廓；再沿着外轮廓的尺寸标注，逐段绘制直线与圆弧，添加相切、重合等几何约束，确保草图完全闭合且无过定义、欠定义问题。完成主轮廓草图后，通过拉伸凸台命令生成20mm厚度的基础实体，再对各孔位特征执行拉伸切除操作，即可得到零件的基础三维模型。建模过程中需要重点核对各圆弧的连接位置，比如左下角R15与R7.5圆弧的过渡、右上角R15圆弧与直边的衔接，确保实体边缘顺滑无尖角突兀。侧视图中的虚线标注对应实体内部的孔位贯穿结构，建模完成后可通过剖视图功能核对内部特征的深度与贯穿情况，验证模型与图纸尺寸的一致性。这类练习素材能够帮助初学者熟练掌握草绘约束、尺寸定位、基础拉伸特征的使用逻辑，理解二维工程图到三维实体的转化思路，熟悉机械零件从平面标注到立体建模的完整流程，掌握异形轮廓零件的建模技巧，为后续复杂机械零件的设计与建模打下扎实基础，同时也能帮助学习者建立规范的尺寸核对习惯，避免建模过程中出现尺寸偏差、特征遗漏的问题。
