绞肉机出肉孔板零件三维结构设计

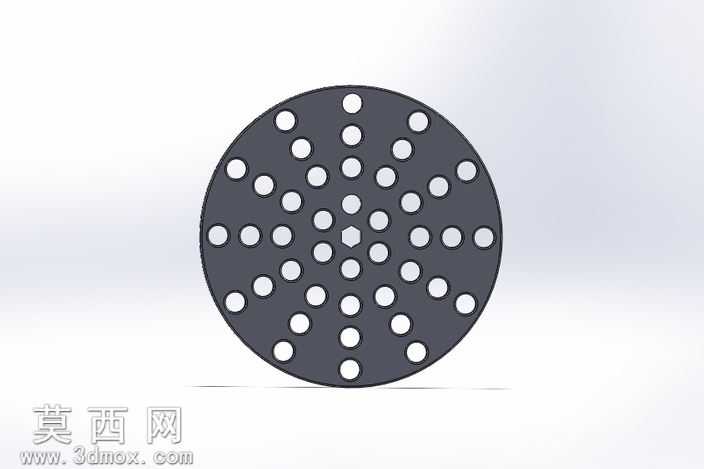

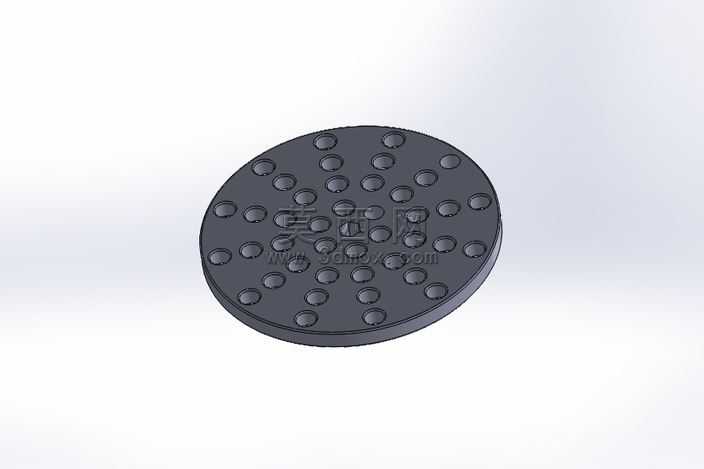

本作品为绞肉机核心出肉孔板零件的三维建模设计，建模过程依托三维参数化设计软件完成，整体采用圆盘式主体结构设计，以中心定位六角孔为装配基准，向外呈多圈层放射状均匀排布不同直径的圆形出肉通孔，孔位排布经过疏密优化，既保证绞肉作业时肉馅的通过效率，又能配合绞刀实现均匀的肉料切割效果。建模阶段首先绘制圆盘主体的二维草图，通过拉伸特征生成基础盘体，随后以中心基准轴为阵列中心，按照预先计算的圈层半径与孔位夹角，对不同直径的圆孔特征进行圆周阵列，确保所有孔位的位置度误差控制在合理范围内，中心六角装配孔采用拉伸切除特征生成，尺寸匹配绞肉机传动轴的装配公差要求，保证零件安装后无径向窜动。材质设计上模拟食品级不锈钢的金属质感，赋予模型哑光银灰色金属材质，添加细微的磨砂纹理表现不锈钢板材的表面处理效果，边缘处做微小的倒角处理，既还原真实零件的加工工艺特征，也避免锐边造成的装配划伤问题。结构设计层面，盘体厚度经过合理设定，兼顾零件的结构强度与出肉通道的长度合理性，不同圈层的孔径差异化设计，能够让肉料在绞切过程中经过不同孔径的导流，最终挤出的肉馅颗粒粗细均匀，避免出现局部堵塞或者肉料粘连的问题。渲染阶段采用柔和的漫反射光源，从多个角度打光凸显孔板的多孔结构特征，清晰展示每个通孔的贯通效果与盘体的轮廓形态，整体建模严格遵循食品加工机械零件的设计规范，所有特征参数均可直接对接后续的工程图生成与加工生产环节，能够为绞肉机整机的装配设计提供精准的零件支撑，也可作为同类多孔导流零件的设计参考模板，帮助设计人员快速理解绞肉机出肉端的结构原理与装配逻辑。
