月球风化层采样收集执行机构结构设计

　　这套采样执行机构的设计，核心瞄准地外天体表层风化层的定点选择与定量收集作业场景，适配低重力、高真空、无大气防护的极端作业环境，整套执行端的动力匹配围绕30w级微型液压动力系统展开，整套执行端总质量控制在276.7克，完全适配深空探测载荷的重量配额要求，不会挤占探测平台其他探测模块的重量冗余。从结构选材逻辑来看，除销钉与内部密封、传动类零件外，所有承载结构件均采用铝合金加工，在保证结构刚度满足采样冲击载荷要求的前提下，最大限度压缩整体重量；销钉类耐磨受力零件选用黄铜材质，利用其自润滑特性减少真空环境下的运动副磨损，避免冷焊效应导致的机构卡滞；内部与采样介质接触的密封、缓冲部位采用硅胶材质，利用其宽温域适应性保证高低温交变环境下的密封可靠性；所有直接与风化层颗粒接触的结构表面，均涂覆特氟龙涂层，大幅降低风化层颗粒的粘附力，避免月尘类微细颗粒附着在结构表面导致的运动副卡滞、采样精度下降问题，同时减少颗粒携带导致的样本交叉污染。

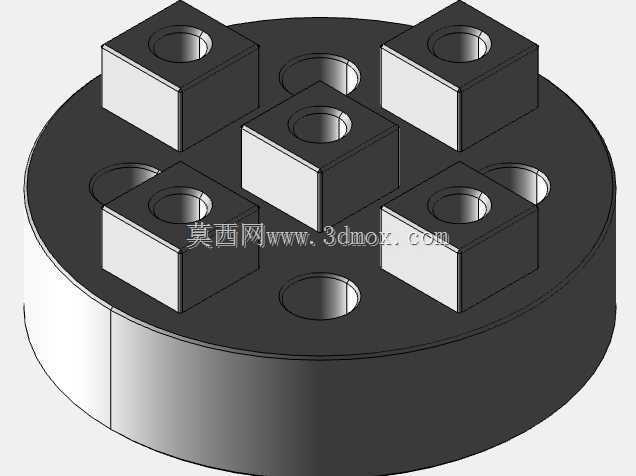

　　从结构布局来看，整套执行端采用圆盘式基座作为承载主体，基座上均匀布置五个带中心通孔的方块状采样执行单元，每个单元的中心通孔作为采样介质的导流通道，可根据采样点的风化层颗粒度、硬度差异，独立调整对应单元的下压力度与进给深度，实现多点位差异化采样，避免单点采样失效导致的整个采样任务失败。基座本体上预留的多个贯通安装孔，一方面用于整套执行端与机械臂末端法兰的对接安装，安装孔的位置度公差控制在0.02mm以内，保证对接后执行端的端面跳动满足采样作业的精度要求；另一方面部分通孔作为采样后的样本导流通道，可将收集到的风化层样本直接输送至后端的样本存储舱，减少额外的样本转运结构，进一步压缩整体重量与结构复杂度。

　　设计过程中充分考虑了极端环境下的作业可靠性，所有运动副的配合间隙均预留了高低温交变下的材料膨胀余量，铝合金结构件的表面均做了硬质阳极氧化处理，在提升表面耐磨性能的同时，避免真空环境下的材料出气污染探测载荷的光学元件。液压系统的集成度做了最大化优化，所有液压流道均直接在基座本体上加工成型，取消了外接液压管路，减少管路接头在低气压环境下的泄漏风险，同时降低管路振动对采样精度的干扰。整套机构没有冗余的装饰性结构，所有几何特征均服务于功能实现：方块状采样单元的直角棱边可在采样进给过程中对结块的风化层进行预破碎，避免大尺寸颗粒堵塞采样通道；基座的圆柱型侧壁做了厚度均匀化设计，既保证基座的整体刚度，又避免局部应力集中在发射阶段的振动载荷下出现结构裂纹。

　　在安装边界上，整套执行端的最大外轮廓为圆形基座的外径尺寸，轴向高度控制在满足采样行程要求的最小值，安装时仅需通过基座上的安装孔与机械臂末端法兰对接，采用内六角圆柱头螺钉锁紧，螺钉的预紧力按照航天结构连接标准设定，保证发射段过载、振动环境下连接可靠不会松脱。采样作业时，机械臂将执行端推送至目标采样点表面，五个采样单元可根据预设程序依次或同步下压，利用端部的切削棱边破开风化层表层结壳，下方的风化层颗粒通过单元中心的通孔被负压收集至内部暂存腔，完成单点采样后可通过液压驱动调整各单元的姿态，切换至下一个采样点继续作业，特氟龙涂层的存在使得采样完成后残留的颗粒可通过轻微振动完全脱落，不会残留到下一个采样点影响样本纯度。硅胶材质的内部密封件可在-60℃到150℃的温度区间内保持稳定的弹性，保证采样过程中的负压环境稳定，不会因为密封失效导致采样吸力不足。黄铜销钉的配合间隙经过反复验证，既不会因为间隙过大导致采样单元晃动影响采样精度，也不会因为间隙过小在温度变化时出现运动卡滞，整套结构的可靠性经过多轮环境试验验证，可满足深空探测采样任务的严苛要求。
