三轴铣床圆形多工位装夹定位基座

　　在常规三轴立式铣床的批量零件加工场景中，这类圆形多工位装夹基座是提升小规格零件加工效率的核心工装构件，区别于通用平口钳单次仅能装夹1-2件工件的局限，该基座可依托圆周方向均匀排布的装夹位，一次装夹完成6件同规格小型零件的铣削、钻削工序，能大幅减少单件加工的换件、对刀辅助时间，适配小尺寸五金件、精密接插件、小型结构件的批量加工需求。从实际加工工况来看，这类基座通常直接安装在铣床工作台的T型槽上，底部圆形端面做了精磨处理，平面度控制在0.01mm以内，保证和工作台面的贴合精度，避免装夹后出现基座倾斜导致的加工面垂直度超差问题。基座主体采用圆柱形结构设计，整体外径根据常用铣床工作台的装夹空间做了适配，

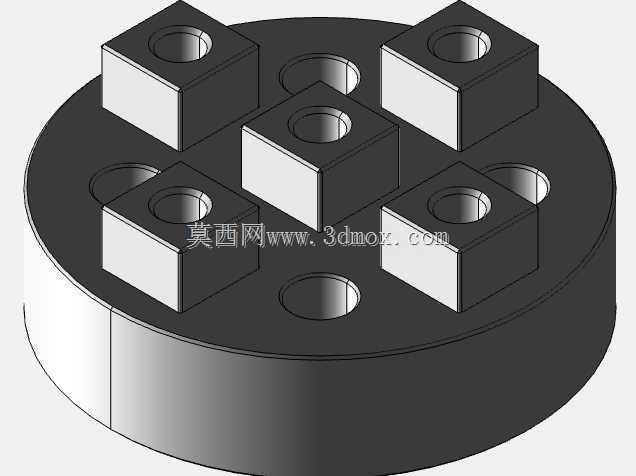

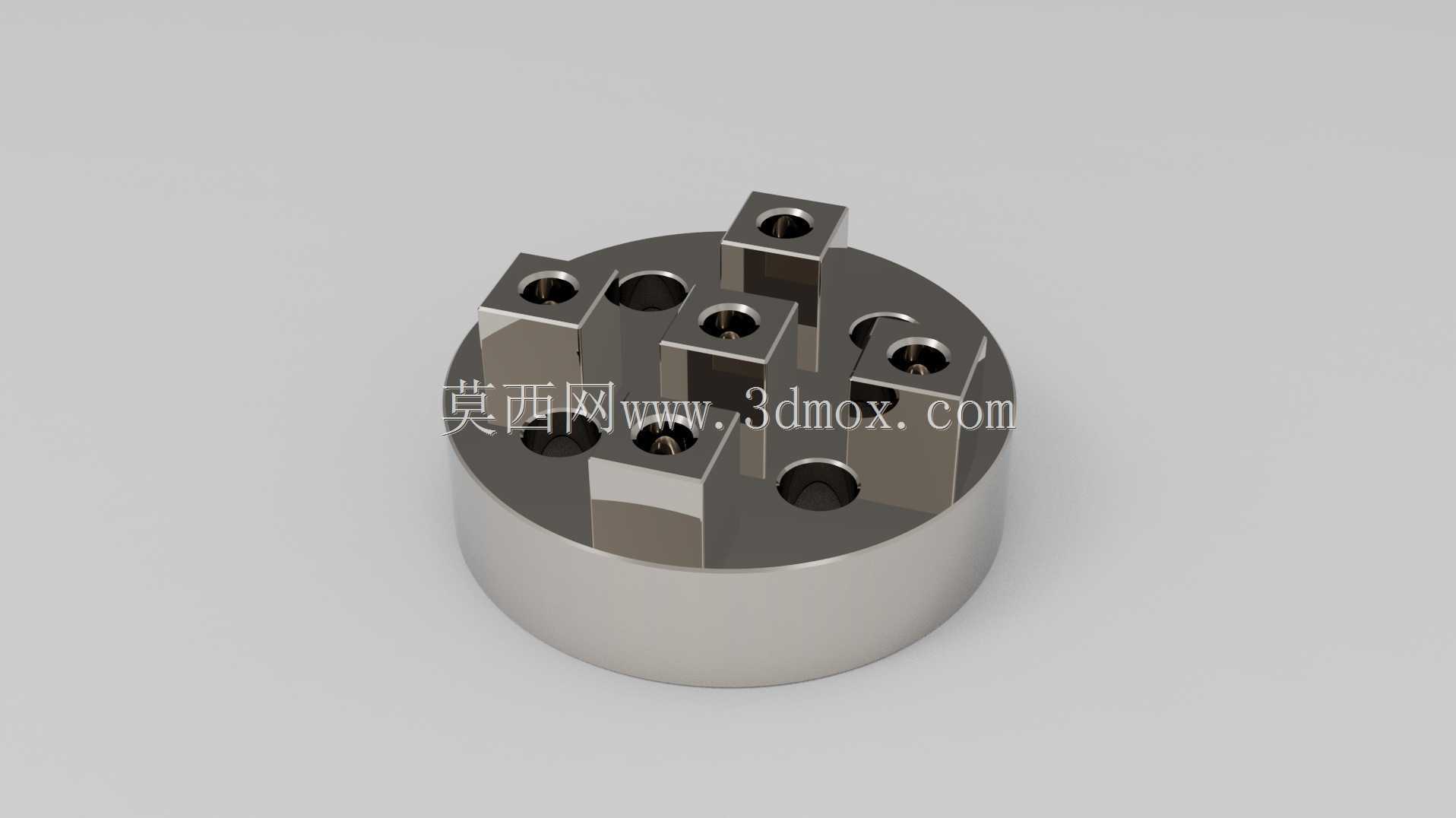

　　常规规格下直径控制在120-160mm区间，整体高度不超过80mm，不会超出三轴铣床Z轴的有效加工行程边界，安装时可通过压板从基座底部台阶处压紧，也可在基座中心加工定位孔，配合工作台的定位销实现快速定位，重复安装的定位精度可控制在0.02mm以内，无需每次装夹都重新打表找正。圆周方向排布的装夹凸台采用方块式结构，每个凸台上都加工有标准的螺纹孔与定位销孔，可根据待加工零件的外形快速更换定制的夹具体，凸台之间预留了足够的刀具避让空间，不管是用立铣刀做轮廓铣削，还是用钻头、铰刀做孔加工，都不会出现刀具和相邻装夹位碰撞的问题。基座本体上还均匀分布了多个沉头通孔，这些孔一方面是为了减轻基座整体重量，方便人工拆装搬运，

　　另一方面也可作为辅助装夹孔，配合压板实现特殊形状工件的装夹固定。从设计逻辑上看，这类基座没有采用方形结构，而是选择圆形布局，核心是为了适配三轴铣床的圆周加工路径，在加工同批次零件时，可通过工作台的圆周分度（若加装回转工作台）实现一次对刀完成所有工位的加工，即便没有回转工作台，圆形布局也能让操作人员在同一个操作位置完成所有工位的工件装卸，减少走动范围，降低操作疲劳度。每个装夹凸台的安装面都做了精磨处理，和基座底面的平行度控制在0.008mm以内，保证每个工位装夹的工件都能保持一致的加工基准，避免不同工位加工出的零件尺寸出现离散性超差的问题。在实际使用中，这类基座常配合小型精密虎钳、定制压块使用，针对厚度小于20mm的小型片状零件、

　　轴类小零件，可在每个凸台上安装专用的定位夹具，一次装夹即可完成所有零件的上表面、侧面以及孔系加工，相比传统的单件装夹模式，加工效率可提升4倍以上，同时还能减少多次对刀带来的人为误差，提升批量零件的加工一致性。需要注意的是，这类基座在设计时已经做了动平衡校核，即便搭配回转工作台做旋转进给加工，也不会因为偏重导致加工震纹，基座的边角位置都做了R2的倒角处理，避免操作人员装卸工件时被锋利边角划伤，所有孔系的加工位置都和装夹凸台保持了足够的壁厚，保证在大切削力装夹和加工过程中不会出现基座变形的问题。在日常维护中，只需要定期清理基座表面的切屑，检查装夹螺纹孔的磨损情况，即可长期保持装夹精度，适配三轴铣床长期批量加工的使用需求。
