太空探测RASSOR铲斗滚筒结构设计

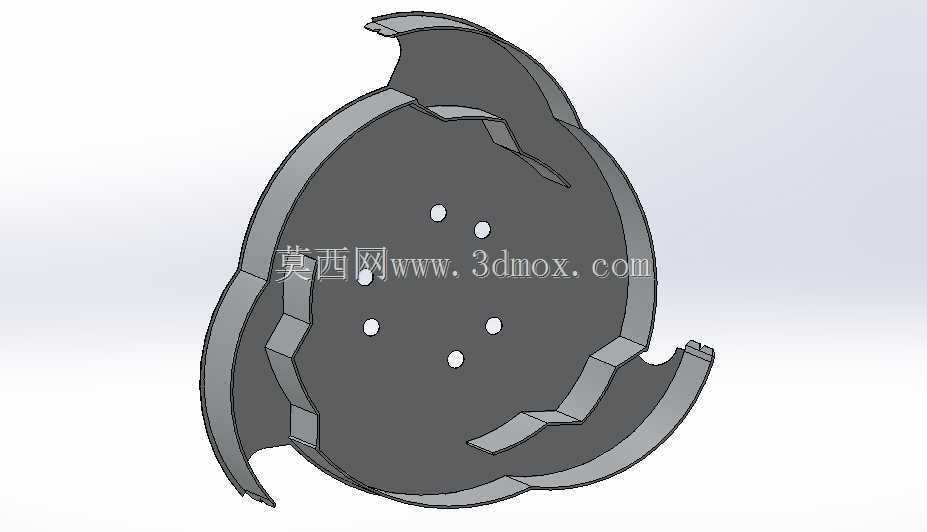

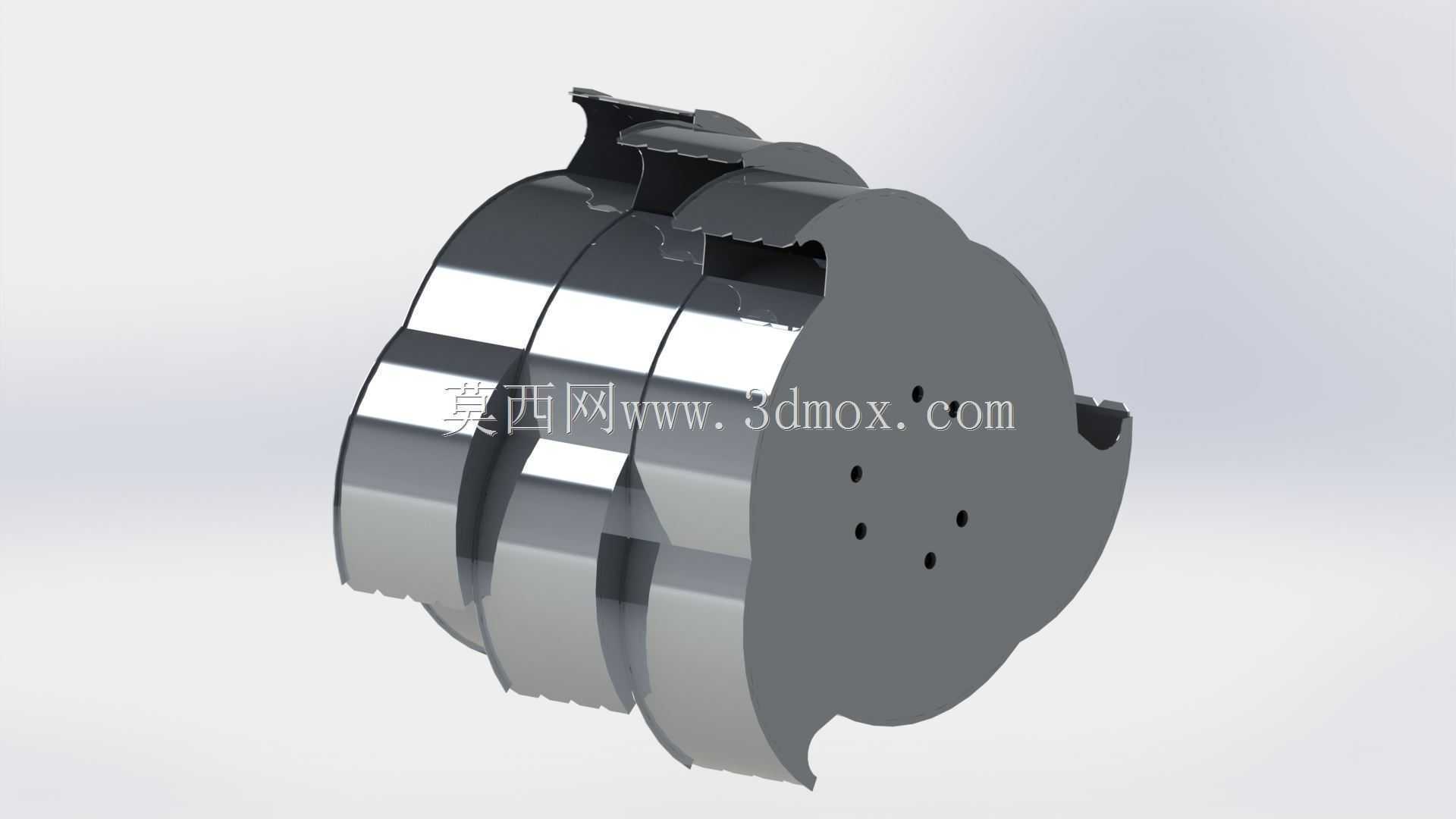

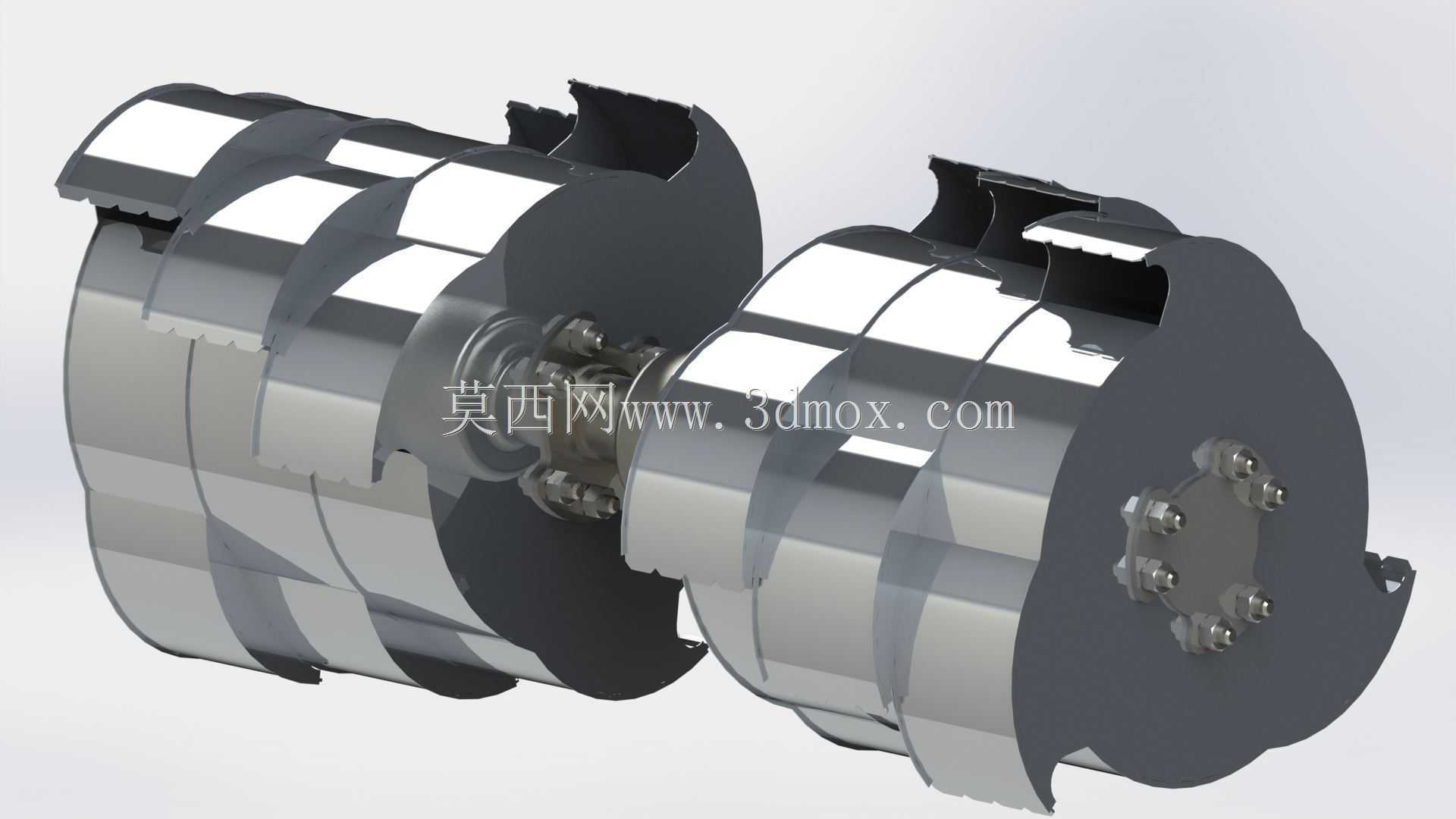

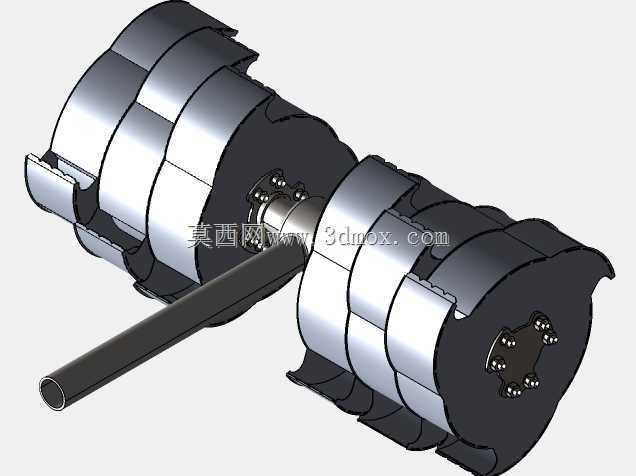

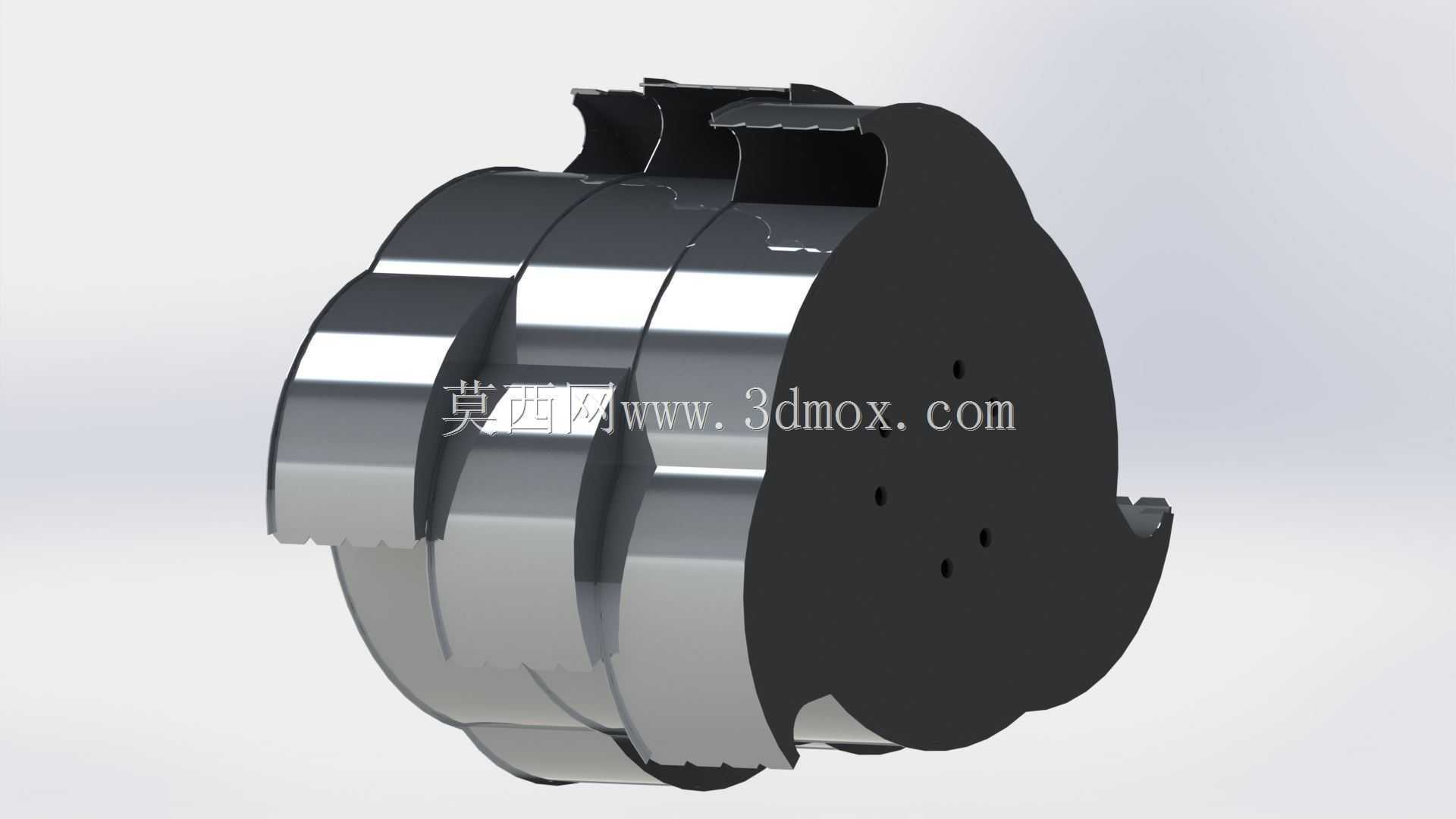

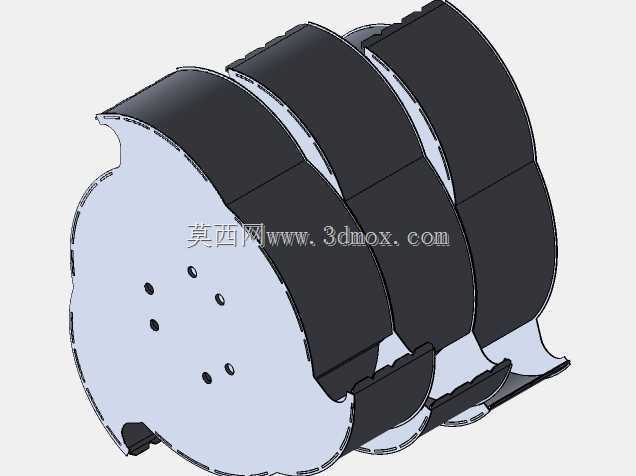

　　这款铲斗滚筒是面向地外天体表层采样作业开发的核心执行部件，主要适配星表探测巡视器的表层土壤采集、样本归集作业场景，可在低重力、高真空、大温差的极端星表环境下完成松散月壤、风化层碎屑的切削、收拢、导送作业，是深空探测采样任务中直接接触作业介质的关键功能构件。从结构设计逻辑来看，滚筒整体采用多段式铲斗沿周向均布的排布形式，每个铲斗的切削刃口做了圆弧过渡的异形修型，既可以降低切入星表风化层时的冲击载荷，也能在低重力环境下避免铲取的土壤样本在滚筒回转过程中提前洒落，刃口的倾角经过反复迭代，适配星表松散介质的自然休止角参数，保证单次铲取过程的填充率稳定在合理区间。滚筒的端面采用整板式支撑结构，端面上预留的多组安装孔位可直接与驱动主轴、

　　传动法兰对接，孔位的位置度公差严格控制，保证滚筒高速回转时的动平衡性能，避免在探测车行进作业过程中产生额外的振动载荷，影响整车姿态稳定。从安装边界尺寸来看，该铲斗滚筒的整体直径为450mm，轴向总长度为336mm，单组铲斗的有效作业宽度为110mm，整体装配完成后的总质量控制在4.9kg，完全符合深空探测任务对载荷重量的严苛限制，不会占用巡视器过多的载荷配额。滚筒的筒体部分采用薄壁回转体结构，在保证整体结构刚度的前提下尽可能去除非必要的实体材料，内壁做了光滑的导流曲面设计，当滚筒回转铲取土壤时，被切削下来的松散介质会顺着内壁曲面滑入滚筒内部的储料腔，不会在筒壁发生粘附卡滞，即使是带有一定静电特性的月壤颗粒，

　　也能在滚筒回转到卸料角度时顺利排出，完成样本的归集转移。周向布置的铲斗之间预留了足够的排屑间隙，作业过程中如果遇到粒径稍大的风化岩碎屑，不会卡在相邻铲斗之间造成结构卡滞，每个铲斗的背部都做了加强筋结构，在铲斗切入硬质土层遭遇突变载荷时，加强筋可以分散刃口传递的应力，避免铲斗根部出现应力集中导致的结构断裂，完全适配星表未知地质条件下的作业需求。考虑到星表作业没有常规的维护条件，整个滚筒的结构没有设计额外的易损易耗部件，所有连接位置都采用一体化成型或者防松锁止结构，避免在长期交变载荷作用下出现连接件松脱的问题。滚筒的外轮廓做了全周的圆角处理，没有尖锐的突出结构，一方面可以避免在发射、着陆过程中剐蹭其他载荷设备，

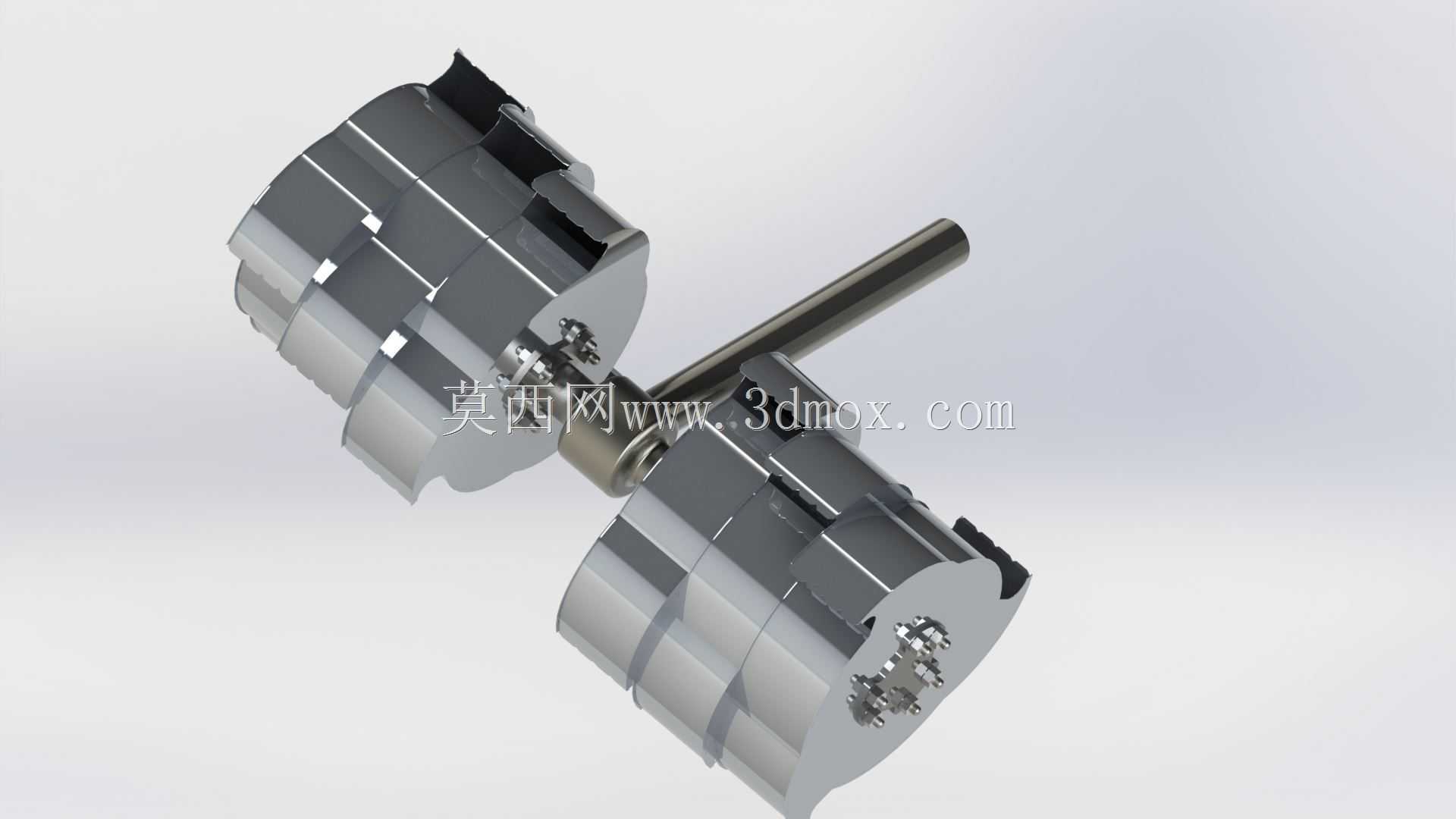

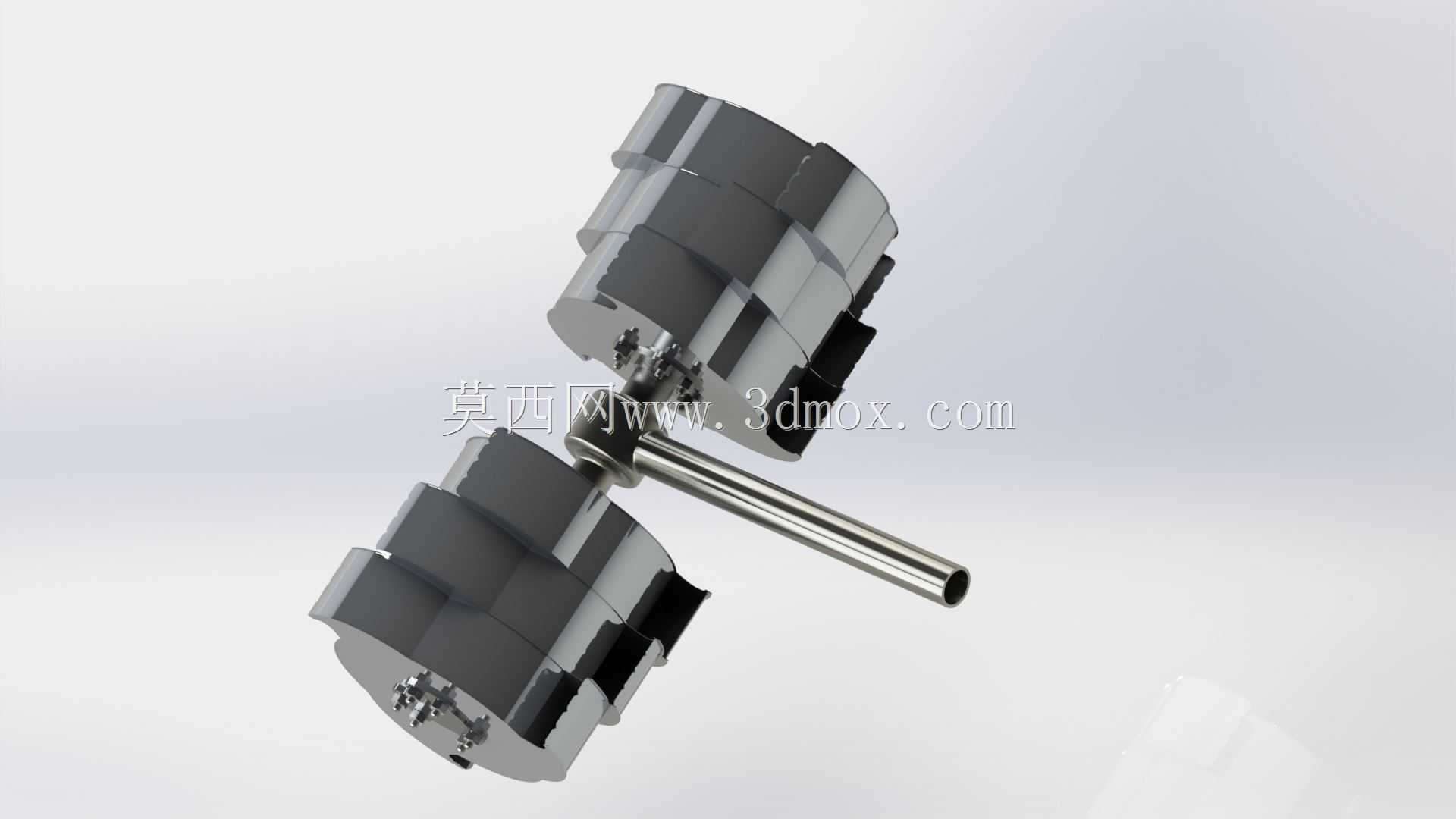

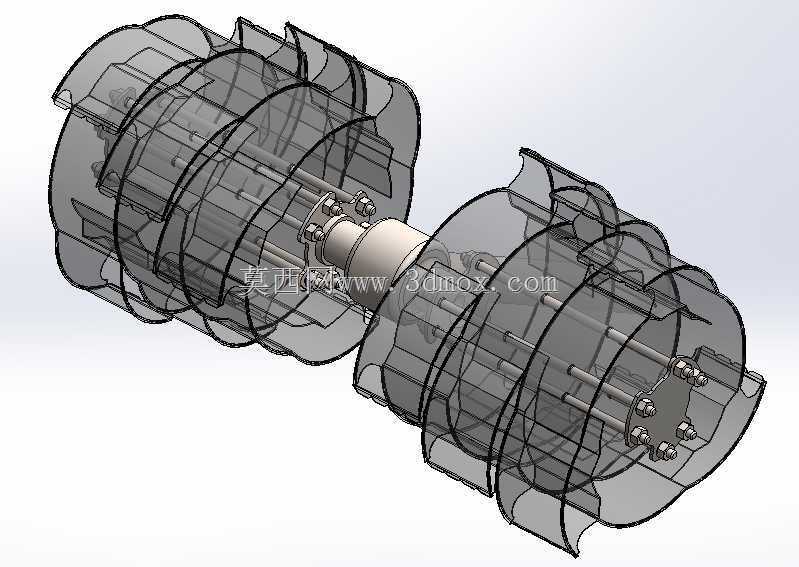

　　另一方面也能在作业过程中减少浮尘在结构缝隙中的堆积，降低粉尘侵入后端传动机构的风险。在实际作业过程中，该滚筒配合驱动机构实现定速回转，随着探测车向前行进，铲斗依次切入星表表层，将表层以下一定深度的松散土壤铲入筒内，当滚筒回转到设定角度时，筒内的土壤会在重力作用下滑落至样本输送机构，完成连续的采样作业，相比传统的单铲挖取结构，这种多斗连续回转的作业形式作业效率更高，对探测车的行进冲击更小，不需要整车频繁做进退动作来配合挖取作业，能够大幅降低巡视器的能耗，延长单次充电后的作业半径。在结构建模过程中，所有曲面都做了连续性处理，相邻铲斗的拼接位置没有台阶或者棱角，保证作业过程中土壤流动顺畅，安装法兰的配合面做了平面度公差要求，与驱动轴装配后可以保证滚筒的径向跳动量控制在极小范围内，减少回转过程中的偏磨问题。整体结构的力学性能经过多轮仿真验证，在承受最大挖掘阻力的工况下，结构的最大变形量远小于许用值，安全系数满足深空探测任务的高可靠性要求，即使在遭遇硬质岩块的冲击载荷时，也不会出现结构性损坏，能够支撑长周期的星表采样作业需求。
