模块化串联式93%填充率桶鼓结构

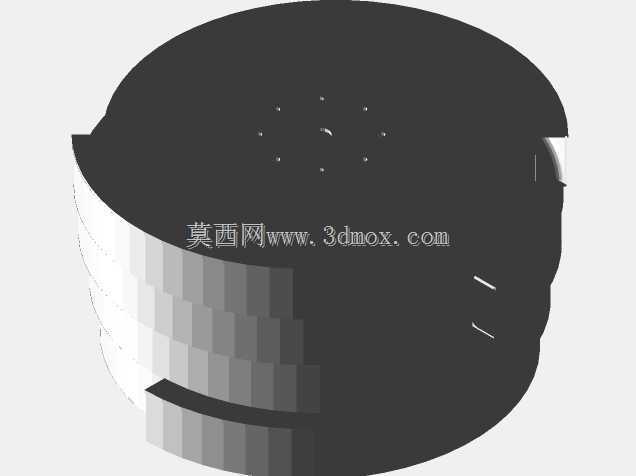

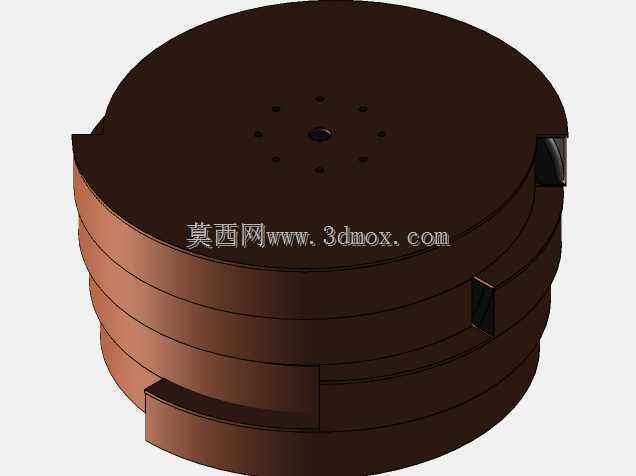

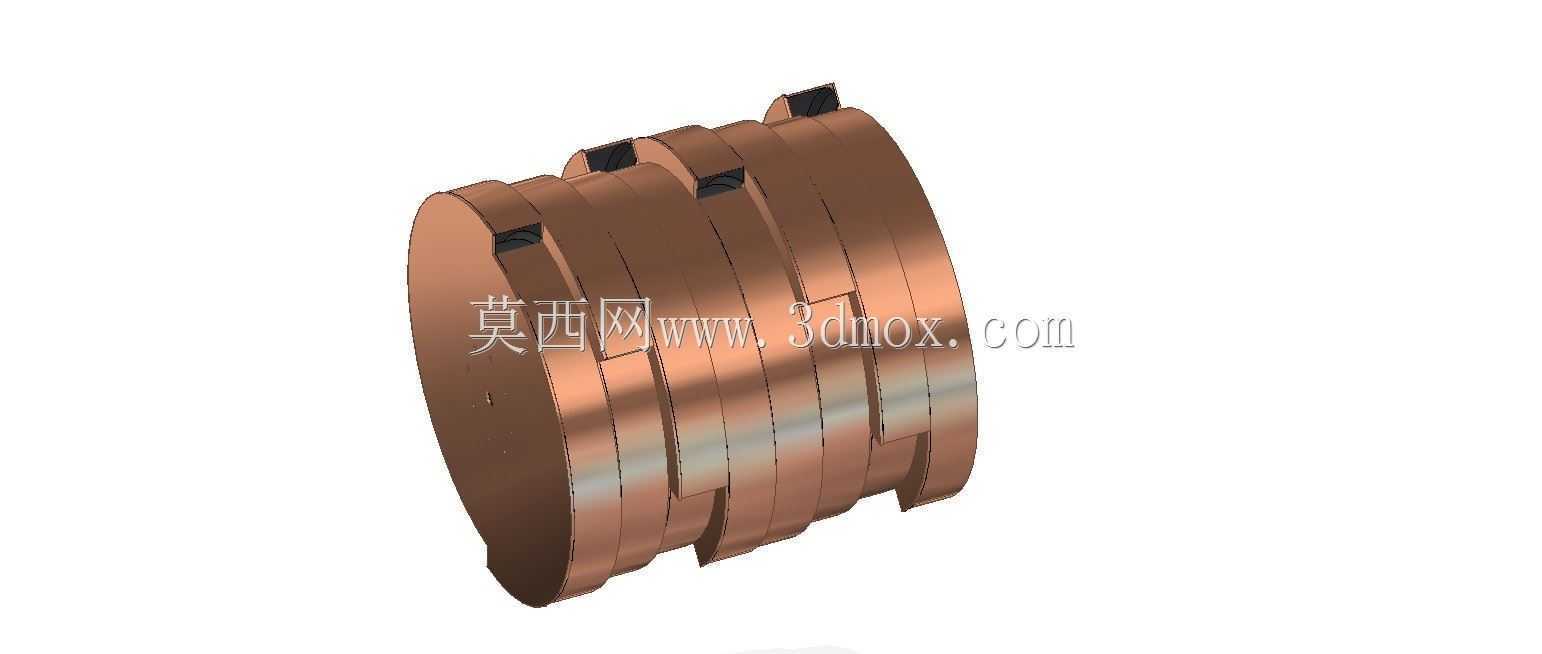

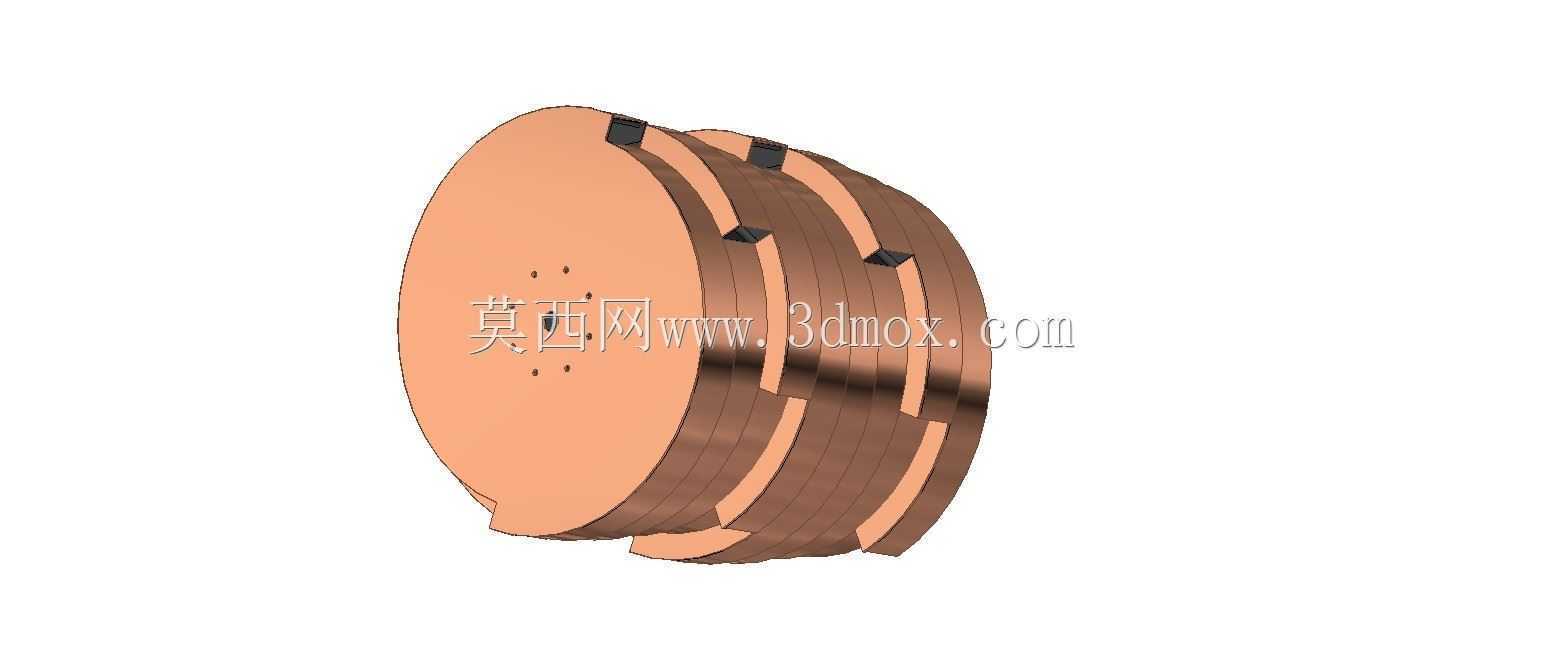

　　在户外表土采样、小型物料转运的作业场景中，传统一体式料桶常面临填充率不足、内部物料压实堵塞、拆装转运不便的痛点，这款模块化桶鼓结构正是针对这类工程实际需求开发的功能部件。从实际作业反馈来看，常规料桶受内部结构限制，实际填充率普遍不足75%，不仅拉低单次作业的载量，还容易在装填粉状、小颗粒类物料时出现拱塞，卸料时残留量高，清理维护耗时久。这款结构在设计之初就把填充效率作为核心指标，通过内部挡板的弧度优化，配合桶身端部的勺状结构，让物料装填时能顺着挡板弧度自然滑入桶腔内部，不会在入口处堆积架桥，最终实现93%的有效填充容积，单桶额定容纳容积约6.09升，三个桶体串联后总容积可达17.6升，刚好匹配小型表土收集车的单次作业载量需求。

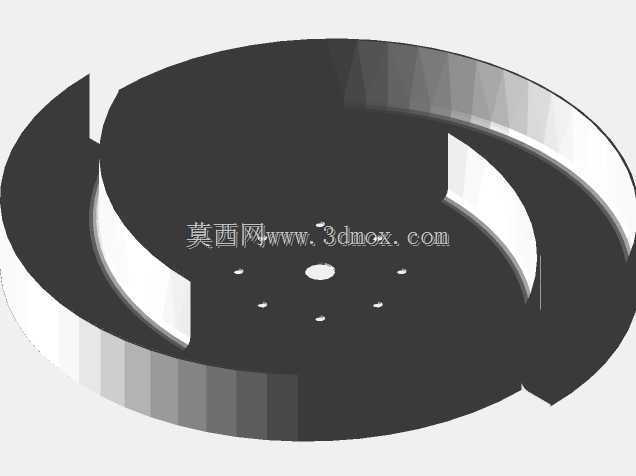

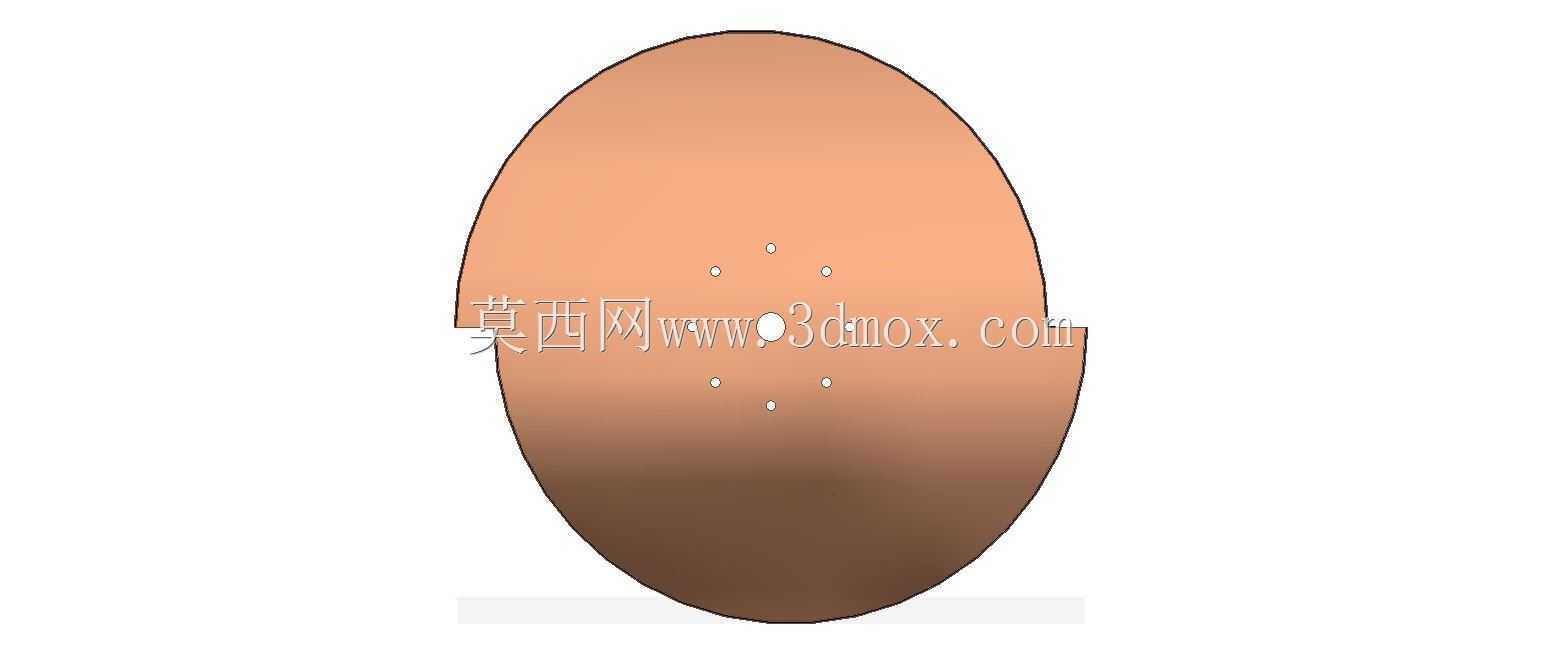

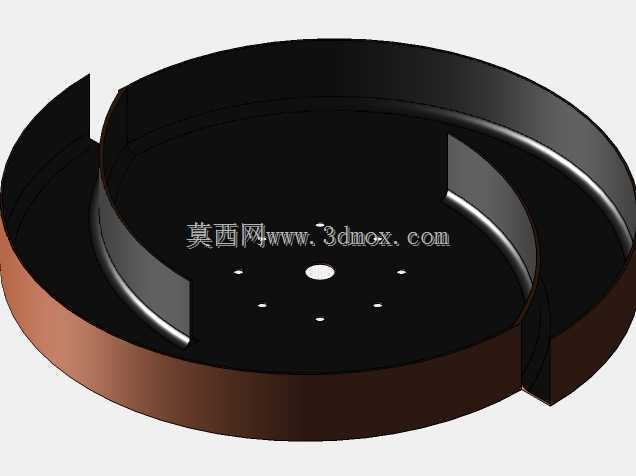

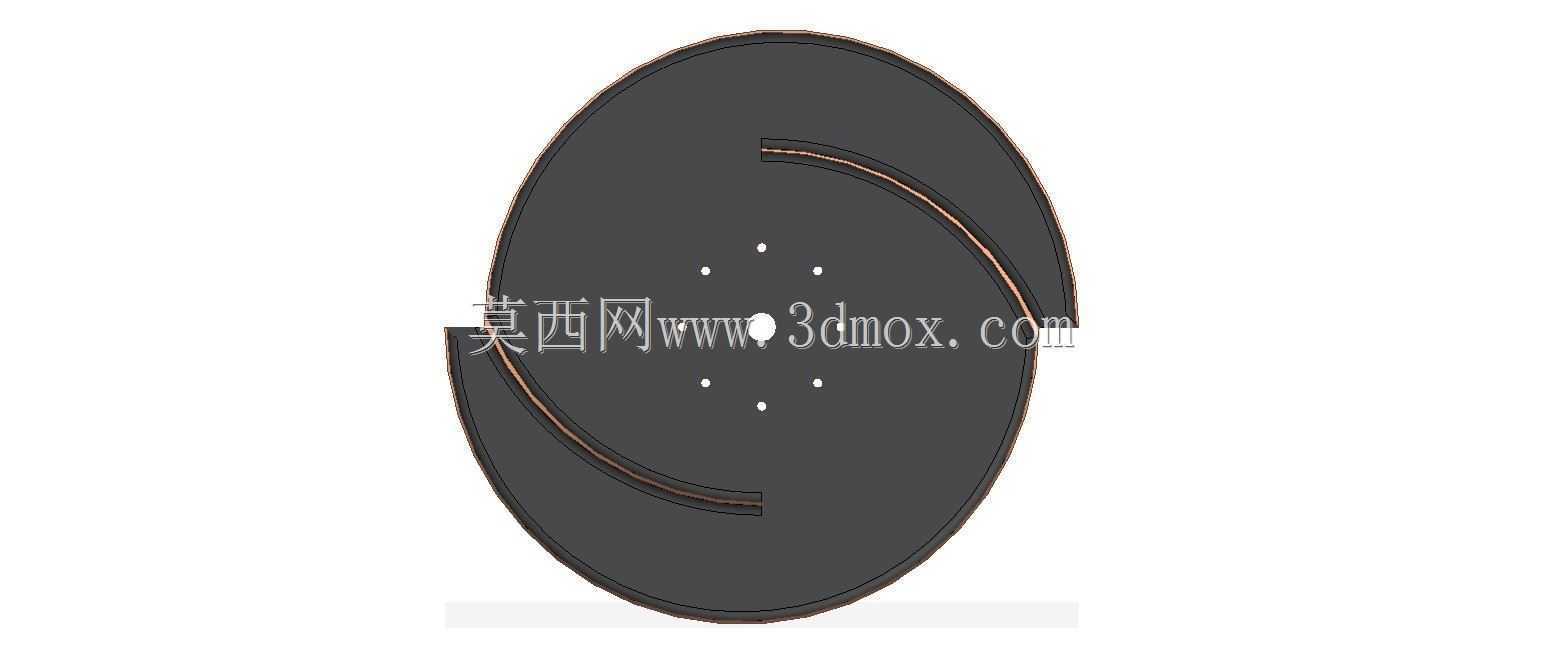

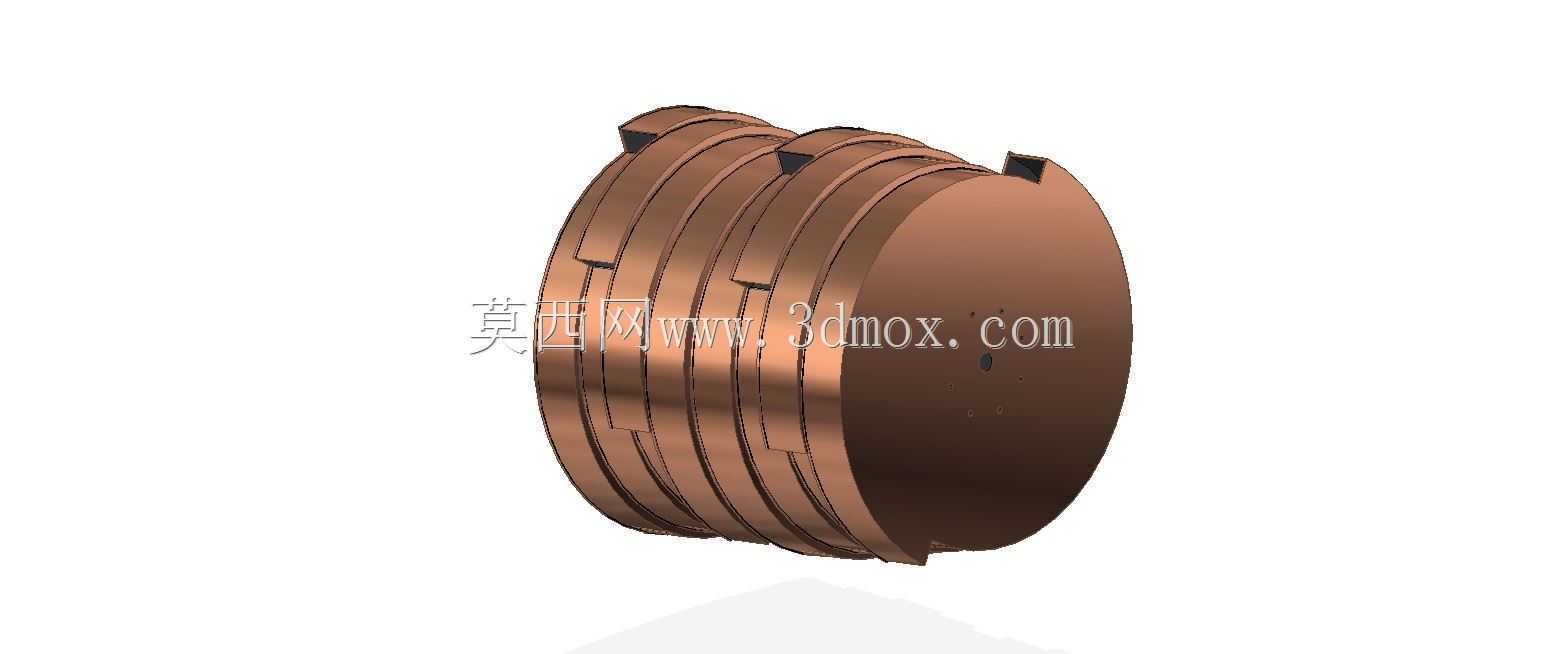

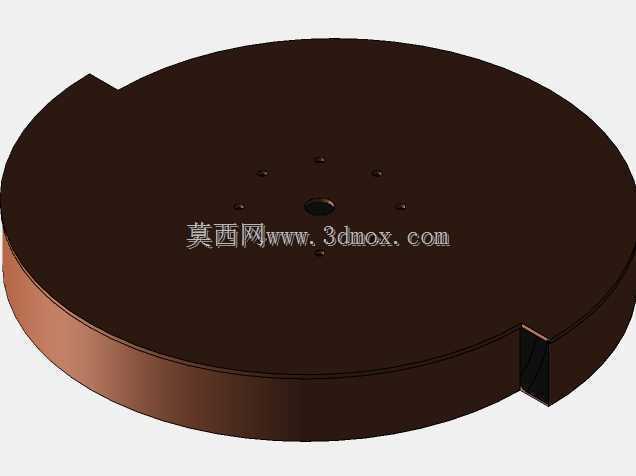

　　结构组成上做了极致简化，整套桶鼓仅由两类核心零件构成，没有多余的复杂连接件，同规格桶体之间可以通过端部的定位卡扣直接拼接，作业人员不需要额外工具就能快速完成不同数量桶体的组合，根据当天作业的载量需求灵活调整串联数量，不用更换整套料斗组件，大幅降低备件储备的成本。桶身外侧的凸起卡扣除了实现桶间连接，还能作为滚筒转动时的传动卡位，和设备的驱动拨爪配合，带动整组桶鼓匀速转动，完成物料的装填、倾倒动作。端部的勺状结构做了圆弧过渡处理，没有尖锐棱角，在铲取表层风化土、细小颗粒物料时，能顺着地面弧度把物料舀入桶内，不会出现卡滞刮蹭，也避免了尖锐结构磕碰地面造成的部件磨损。内部挡板的倾斜角度经过多轮迭代验证，当桶鼓转动到卸料角度时，

　　物料能顺着挡板斜面完全滑出，不会在桶壁和挡板夹角处残留，不需要人工额外捅料清理，卸料效率比传统一体式料桶提升近40%。安装边界方面，单桶的外径和轴向尺寸做了标准化设计，和市面主流小型表土收集机器人的滚筒安装位完全适配，不需要对原有设备的机架、驱动轴做额外改造，直接替换原有料桶就能使用；串联多桶时，整体同轴度通过桶体端部的定位止口保证，转动时不会出现偏心晃动，运行噪音和传动磨损都控制在合理范围内。桶壁的厚度做了等强度优化，在保证抗冲击、耐磨性能的前提下，尽可能降低桶体自重，减少驱动机构的负载，延长驱动电机和传动部件的使用寿命。实际作业测试中，这款桶鼓在装填风化层岩土、细小颗粒物料时，不会出现内部压实堵料的情况，

　　哪怕装填湿度稍高的粉状物料，卸料时也能完全排空，没有残留结块的问题。除了表土收集场景，这套模块化拼接的设计思路还可以拓展到小型颗粒物料转运、定量投料的设备上，通过调整串联桶的数量，匹配不同设备的容积需求，不需要重新开模制作整套料斗，能大幅缩短同类设备的开发周期，降低零部件的加工和维护成本。
