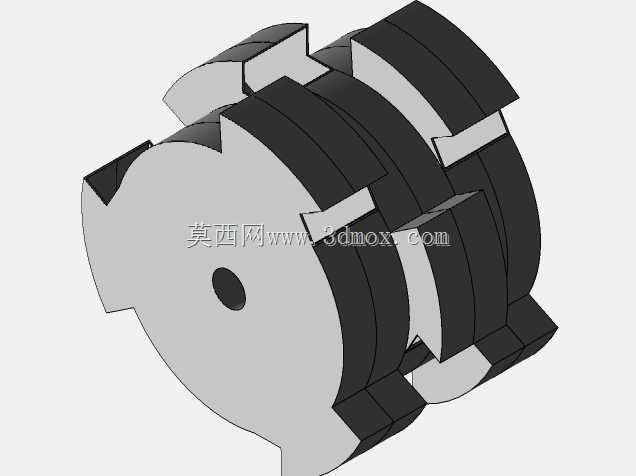

斗式滚筒挖掘作业核心滚筒结构

　　在露天矿场表土剥离、河道清淤疏浚、硬质土层开挖这类连续作业场景里，斗式滚筒的结构设计直接决定了整机作业效率与物料充盈率，这套三维结构完全围绕连续切削、集料、卸土的作业循环做了针对性的构型优化。从实际作业逻辑来看，滚筒整体采用同轴多段式叠层布局，周向均匀分布的铲斗沿滚筒径向呈阶梯式错位排布，相邻两列铲斗的切削刃轨迹存在15度的周向相位差，避免滚筒转动时同一轴向位置的铲斗同时切入土层造成冲击载荷陡增，有效降低传动系统的峰值扭矩波动，适配硬质地层、风化层这类切削阻力波动较大的作业工况。

　　单组铲斗的斗型采用渐扩式开口设计，切削刃做了外伸式倒角处理，切入土层时刃口先接触土体，随着滚筒转动，土体沿斗内壁滑入斗腔，斗腔内部做了圆弧过渡处理，没有直角积料死角，当滚筒转动至卸料工位时，物料能依靠自重快速滑出，不会出现粘斗、积料导致的单次循环载荷量下降问题。滚筒的核心支撑采用中空筒式基体，相比实心辊结构重量降低42%左右，同时中空腔可预留传动主轴、润滑管路的布设空间，基体与外侧铲斗的连接采用嵌入式定位止口加螺栓紧固的组合方式，铲斗磨损后可单独拆卸更换，无需整体报废滚筒主体，大幅降低现场运维的配件成本与停机更换时长。

　　从安装边界来看，滚筒两端的连接法兰采用标准止口定位设计，法兰端面的螺栓孔沿圆周均匀分布，可直接匹配主流斗轮挖掘机、滚筒式取料机的悬臂端连接接口，安装时无需额外做转接法兰加工，轴向总长度控制在常规悬臂端的安装跨距范围内，滚筒最大回转直径满足作业时的最小离地间隙要求，不会在回转过程中刮碰悬臂架体或是下部输送皮带。设计过程中针对不同作业介质做了构型适配：针对松散沙土层作业场景，铲斗的斗容做了加大处理，切削刃角度调小以降低切入阻力；针对风化岩、硬质黏土层作业场景，铲斗刃口做了加厚处理，斗腔深度适当收窄，避免大块物料卡滞在斗内无法顺利卸出。

　　周向排布的铲斗在转动过程中，每一个铲斗的切削轨迹都会覆盖相邻铲斗的作业盲区，整个滚筒的切削断面不存在漏挖区域，作业后形成的开挖面平整度误差可控制在较小范围内，减少后续场地平整的额外工作量。滚筒转动时，铲斗的入土角度随转动位置动态变化，切入阶段刃口与土层夹角保持最优切削角，降低切削阻力，提升阶段斗口朝上保证物料不会提前洒落，卸料阶段斗口朝下倾斜角度足够大，保证黏性物料也能顺利卸出，不会粘附在斗壁上影响下一次循环的装载量。

　　结构强度层面，滚筒基体与铲斗连接的位置做了局部加厚的加强筋设计，筋板沿载荷传递方向布设，可将铲斗切削时受到的冲击载荷快速分散到整个筒式基体上，避免局部应力集中导致的焊缝开裂、连接螺栓断裂问题。滚筒做了整体动平衡校准，周向各位置的重量差控制在允许范围内，高速转动时不会产生异常振动，可有效延长传动轴承、主轴的使用寿命，降低作业过程中的设备噪音。针对长期在潮湿、多粉尘环境作业的需求，两端的主轴连接位置预留了密封件安装槽，可配套组合式防尘密封圈，阻挡粉尘、泥沙进入轴承腔，避免润滑脂污染导致的轴承过早磨损。

　　实际作业过程中，这种多斗错位排布的结构相比单排斗设计，作业过程的载荷波动更小，传动系统运行更平稳，电机的输出功率利用率更高，同等功率配置下作业效率可提升30%左右。铲斗的刃口部分预留了耐磨堆焊层的加工余量，现场使用时可根据磨损情况定期堆焊耐磨材料，进一步延长铲斗的使用寿命，减少配件更换频次。滚筒的整体构型完全适配连续化采掘作业的需求，从集料、储料至卸土的整个作业循环无需额外的辅助机构配合，依靠自身转动即可完成全流程作业，结构可靠性高，运维难度低，可适配多种不同类型的土方、矿方连续采掘作业场景。
