快接式管道防漏耦合连接结构

　　在流体输送管路系统的现场布设与日常运维场景里，管路连接节点的拆装效率、密封可靠性一直是影响施工进度与系统运行稳定性的核心因素，尤其是在需要频繁切换管路支路、定期拆检管路元件的工况下，传统螺纹连接、法兰连接需要借助工具反复拧紧紧固件，不仅拆装耗时久，多次拆装后还容易出现螺纹滑牙、密封面磨损导致的泄漏问题，快接式耦合结构就是针对这类痛点开发的管路连接元件。这款快接耦合结构的核心功能是实现两段同通径管路的快速对接与拆卸，连接状态下可保证输送介质无泄漏，解锁时无需额外辅助工具，仅需操作结构自带的释放机构即可完成管路分离，大幅降低管路拆装的操作门槛与时间成本。从实际应用场景来看，这类结构可覆盖气动系统压缩空气管路、低压液压回路、工业冷却水循环管路、小型化工流体输送管路等多个领域，在临时管路搭建、设备端管路快换、管路检修段快速断开等作业场景下，能有效减少停机等待时间，提升管路布设与维护的作业效率。

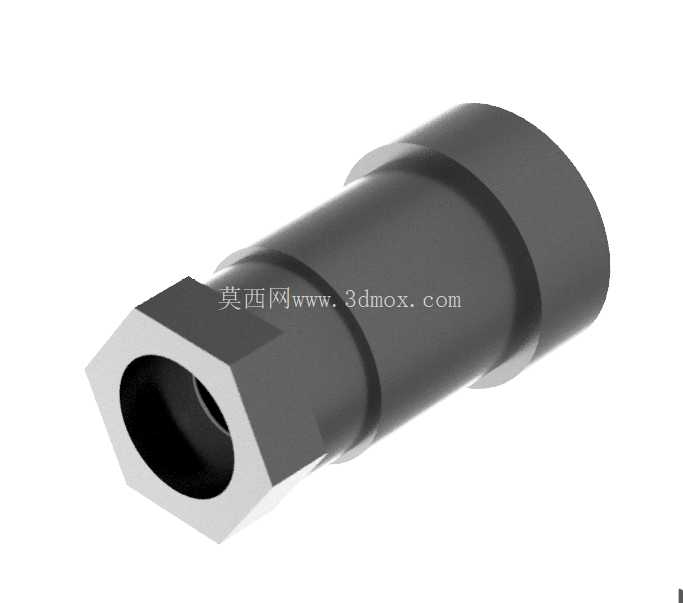

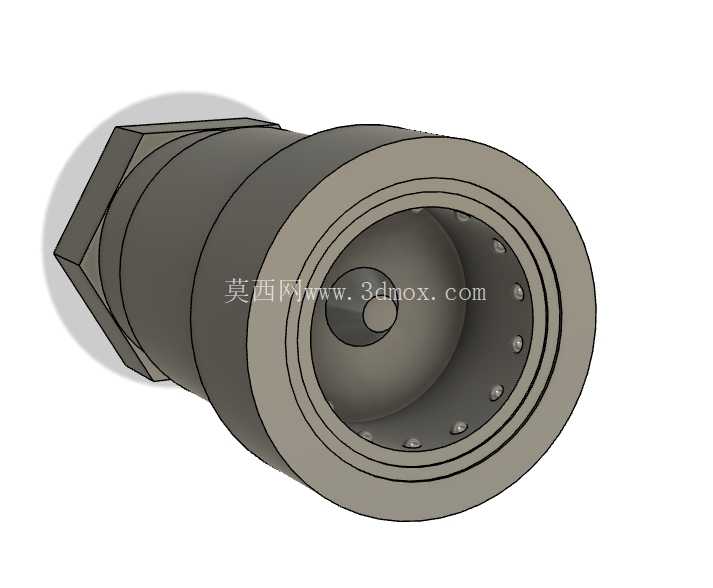

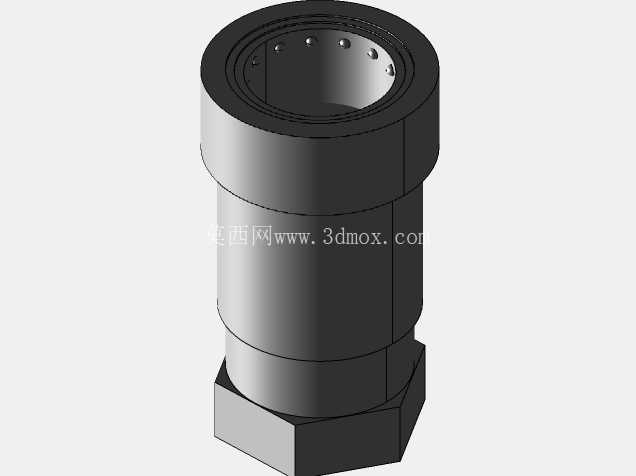

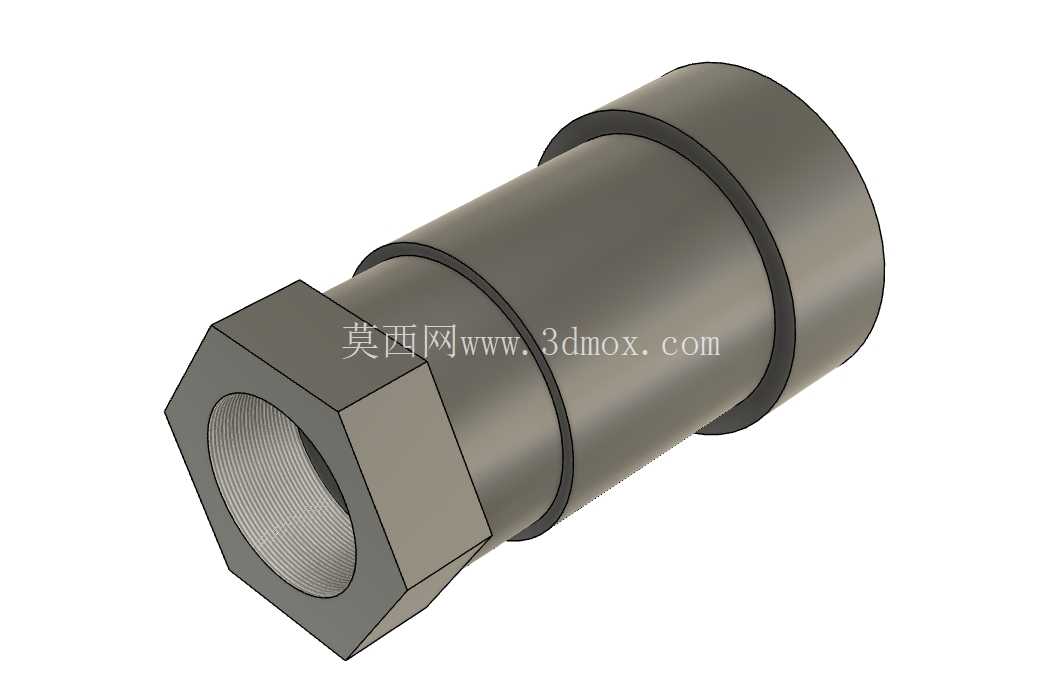

　　从结构设计逻辑来看，这款耦合器采用同轴套筒式整体布局，主体沿管路轴向分为三个功能段：下端的外六角结构段是安装受力段，主要用于对接时的扭矩承载，安装过程中可使用普通开口扳手或活动扳手卡持该段施加拧紧力矩，避免结构主体受力变形，该六角段的对边尺寸按照常规管路接头的通用安装空间设计，可适配常用扳手的操作范围，不会出现扳手卡持空间不足的问题；中间的直筒段是结构的主体承载段，内部集成了密封腔与锁紧机构的安装空间，密封腔内置适配对应介质的密封元件，可在对接完成后填充两段管路对接面的间隙，阻断介质泄漏路径，锁紧机构采用周向均匀分布的钢珠锁紧结构，当对接插头插入耦合器主体到指定位置时，钢珠会卡入对接插头的环形锁紧槽内，实现轴向位置的锁止，防止管路在带压状态下出现脱开；上端的滑动套是快速释放的操作段，需要拆卸管路时，仅需沿轴向推动滑动套，即可将锁紧钢珠从对接插头的锁紧槽内推出，解除轴向锁止，直接拔出对接管路即可完成分离，整个解锁过程单人徒手即可完成，无需额外工具。

　　在安装边界的设计上，这款耦合器的轴向总长度充分考虑了管路布设的紧凑性需求，不会占用过多的管路安装空间，外圆最大直径控制在常规同通径管路接头的尺寸范围内，可适配现有管路的安装空间，不需要对原有管路的布设路径做额外调整；对接端的插入深度按照行业通用的快接接口标准设计，可与同规格的标准快接插头实现互换，不需要单独定制对接元件，降低了配件替换的成本；结构的流通通径与对接管路的通径保持一致，不会出现通径缩口导致的介质流阻增大问题，可保证管路内介质的输送效率，避免因通径变化产生的紊流、压力损失等问题。

　　在结构细节的处理上，所有棱边都做了倒角过渡处理，避免安装操作过程中划伤操作人员，同时也能避免对接时密封件被尖锐棱边切损，提升密封件的使用寿命；滑动套的外圆做了防滑纹理处理，手上沾有少量油污或水的情况下也能顺利推动滑动套完成解锁操作，不会出现打滑的问题；内部的钢珠安装孔采用高精度加工，保证每颗钢珠的伸缩量一致，锁紧时所有钢珠均匀受力，避免局部受力过大导致的锁紧失效或对接插头磨损问题。从结构可靠性的角度来看，这款耦合器的锁紧机构在连接状态下可承受管路内的额定工作压力，不会出现意外脱开的情况，密封结构可适配多种常规流体介质，在正常工作压力与温度范围内不会出现密封老化过快、介质渗漏的问题，整体结构没有易损的小零件，日常使用过程中不需要频繁拆解维护，仅需定期清理对接面的杂质即可保证正常工作。
