多工位旋转臂式试验段工装结构设计

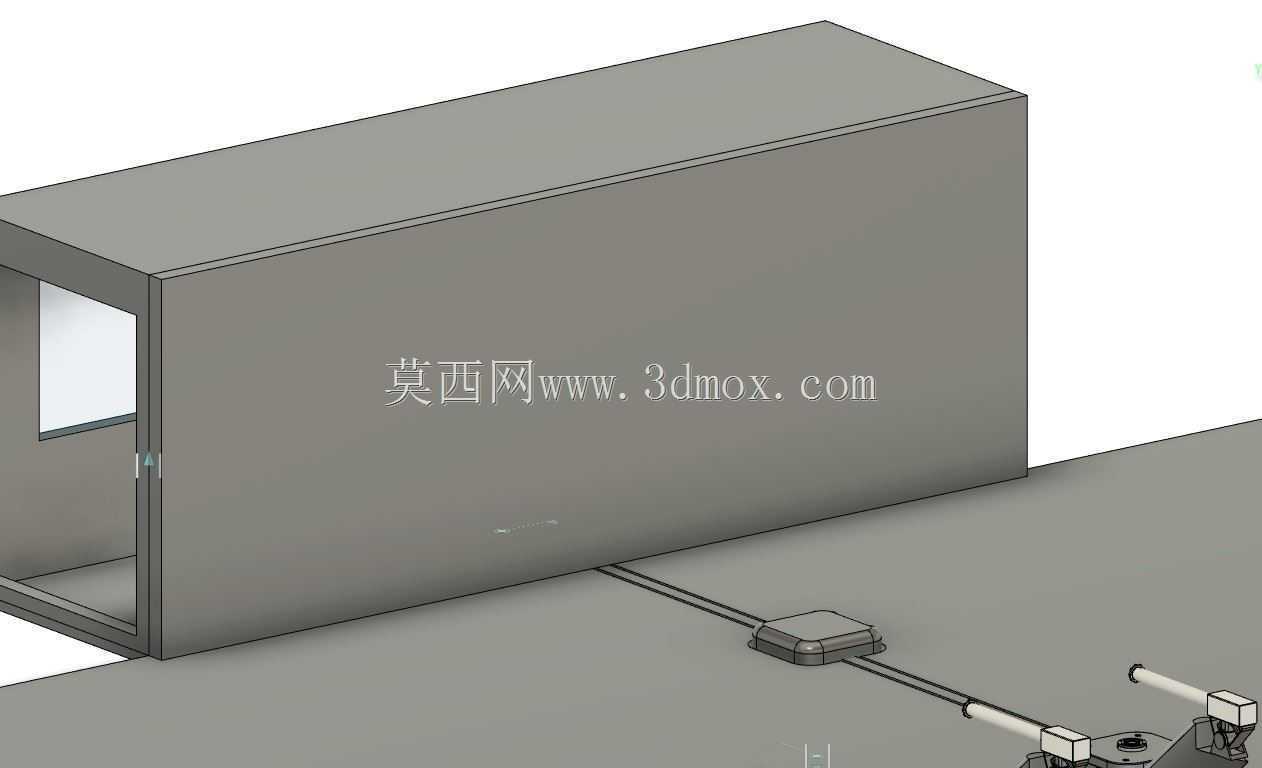

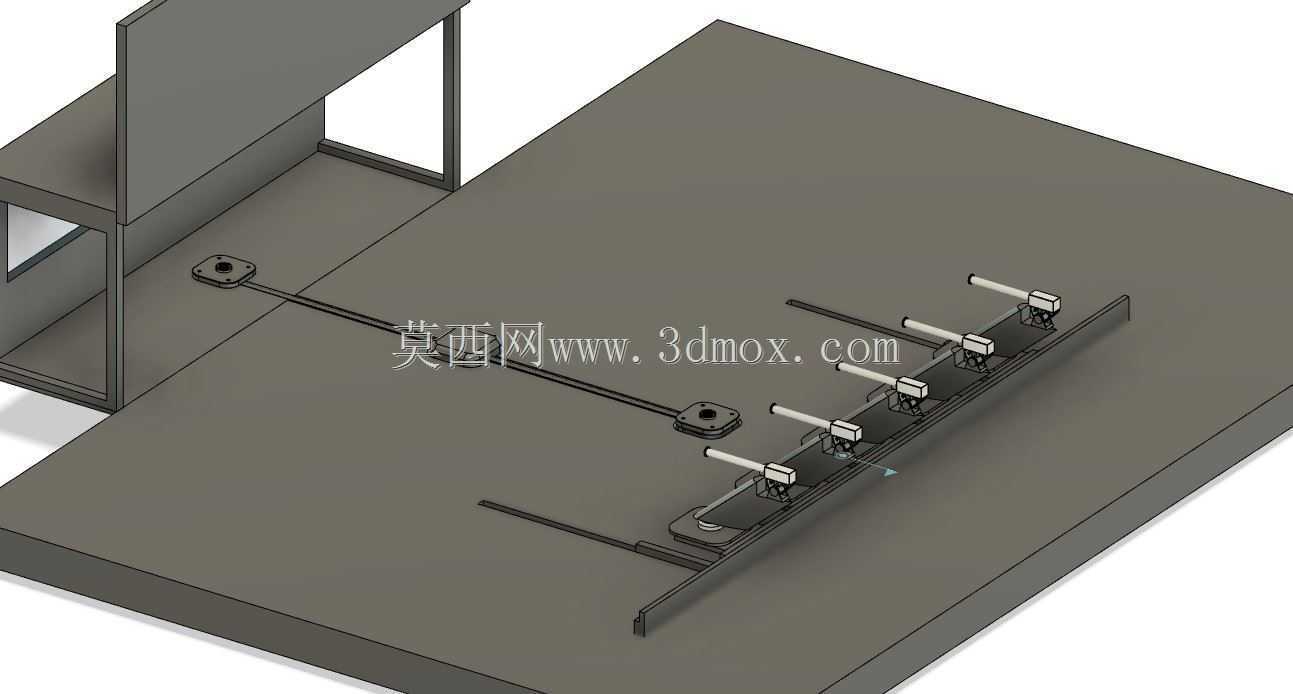

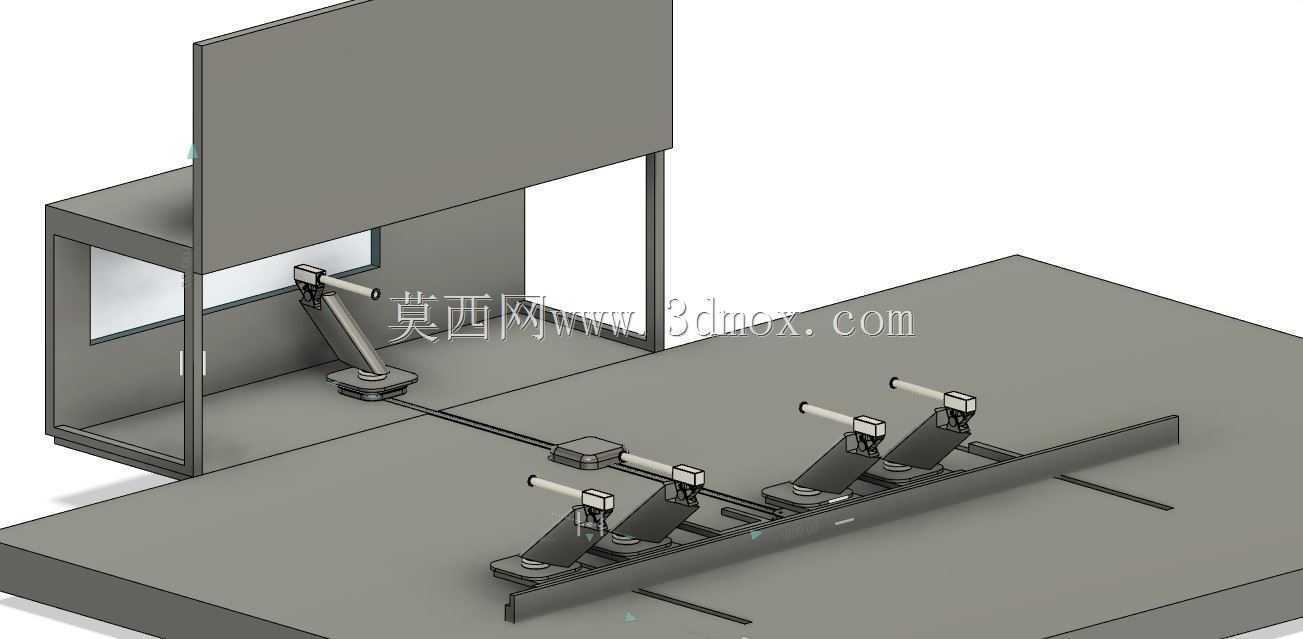

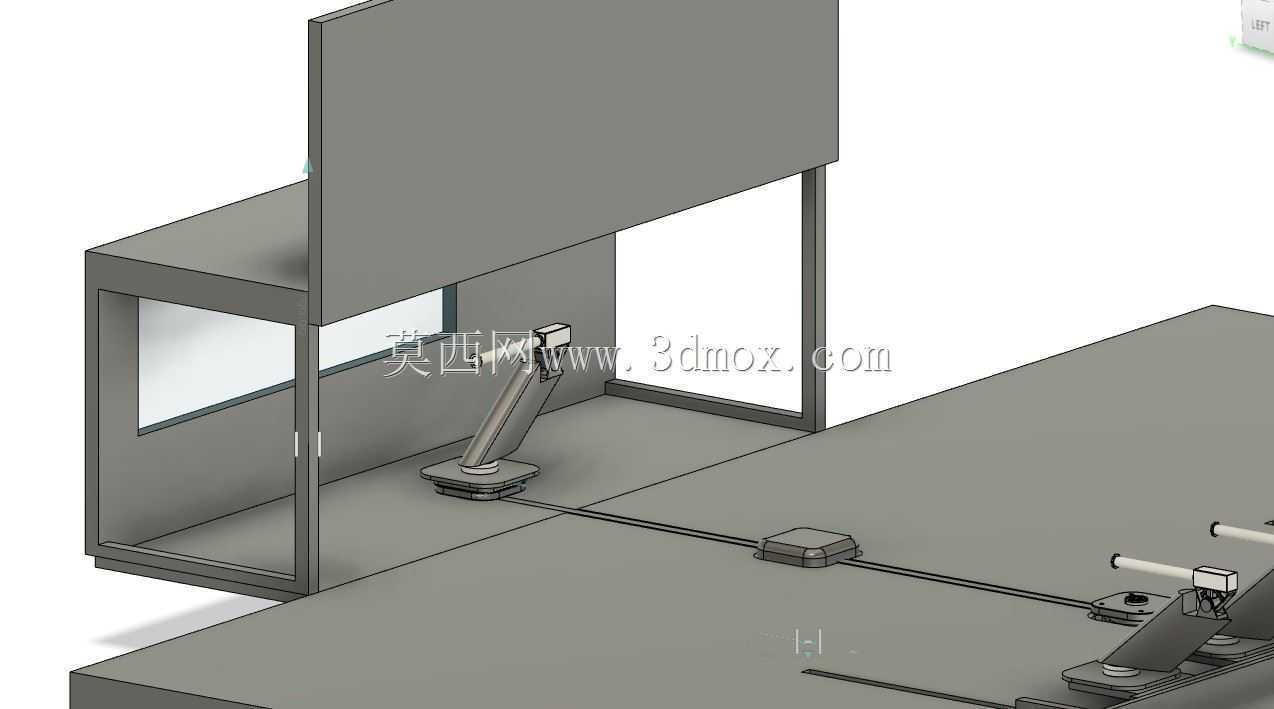

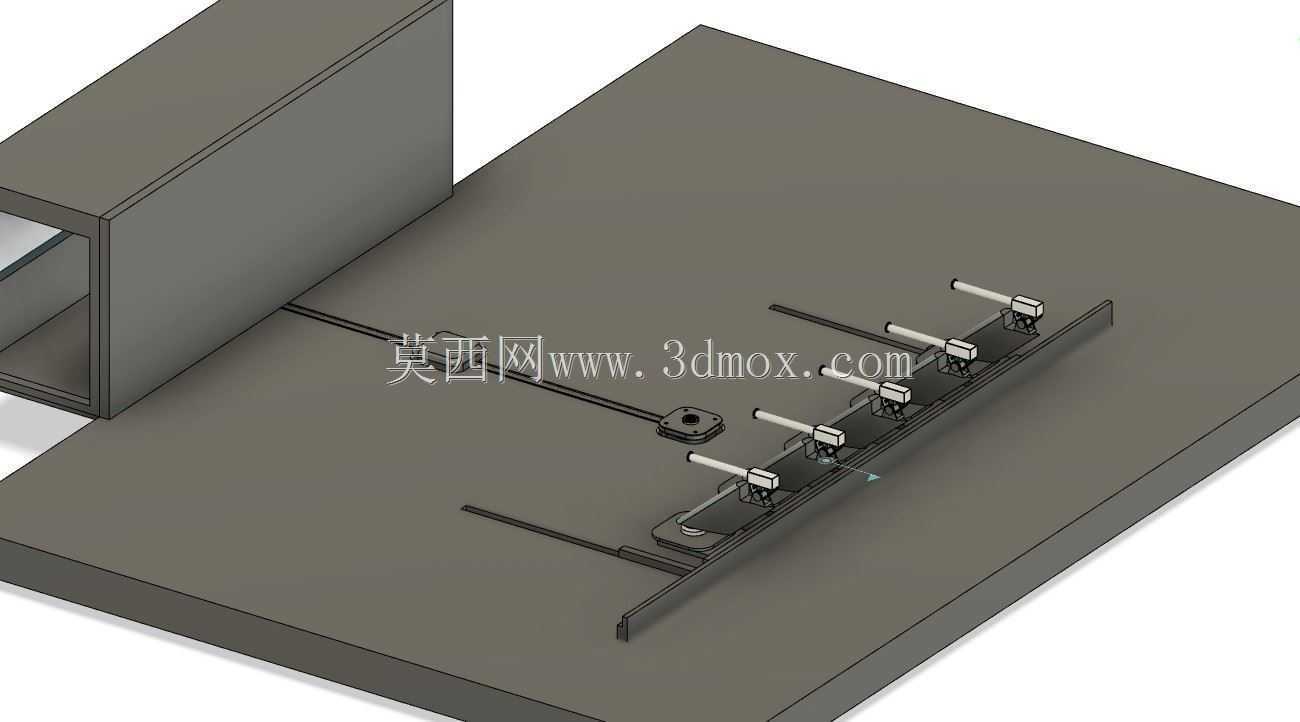

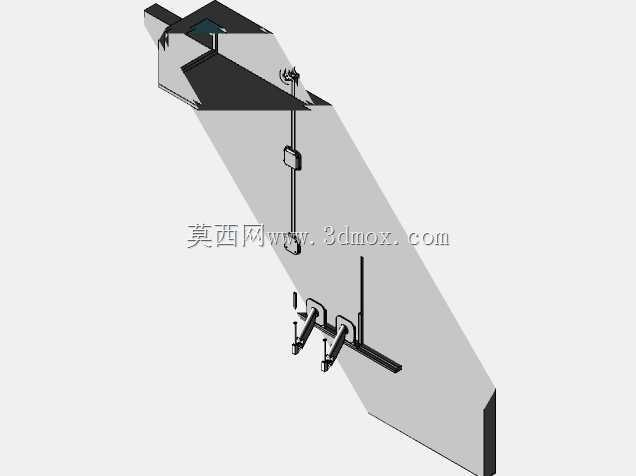

　　这套试验段结构主要面向电力变压器相关组件的性能验证测试场景，在变压器生产制程的中间检测环节，需要对不同批次的绕组、铁芯组件等进行多参数连续测试，传统单工位测试台需要频繁拆装待测试件，换型等待时间占比超过测试总时长的三成，这套结构正是针对该痛点做的定向设计。整套结构的主体承载平台采用整块平整钢板作为安装基准面，平台边缘预留了120mm宽度的安装边，用于和测试间的地面预埋螺栓做刚性连接，平台总厚度为25mm，表面做发黑防锈处理，平面度公差控制在0.1mm/㎡范围内，避免因基准面变形导致测试工位的定位偏差。平台左侧设置的固定箱体结构为测试仪器的安装舱，内部预留了标准19英寸设备安装导轨，可容纳信号采集模块、电源模块、

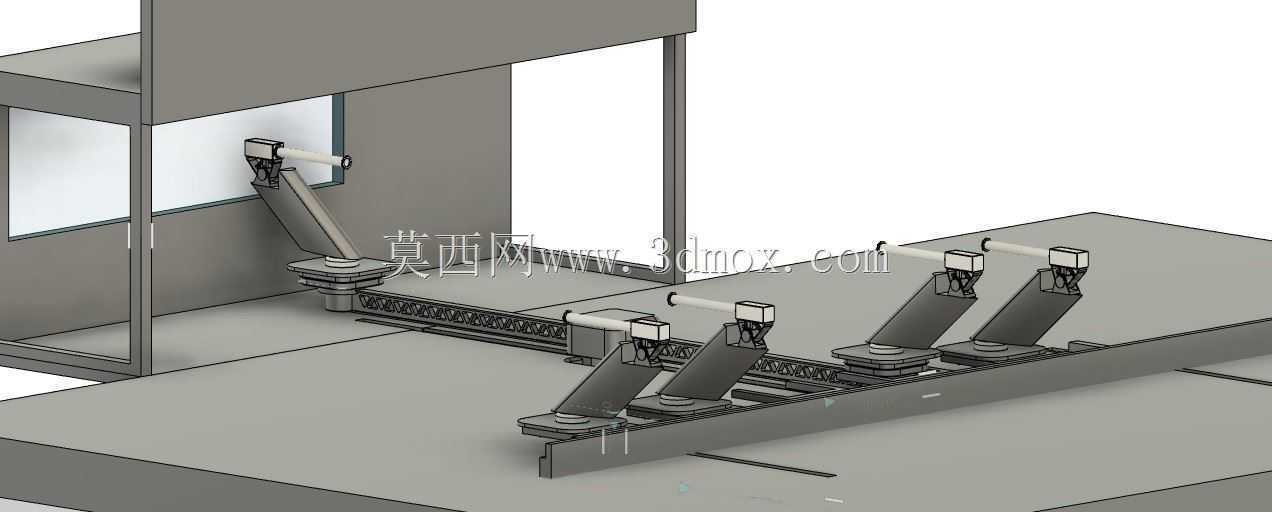

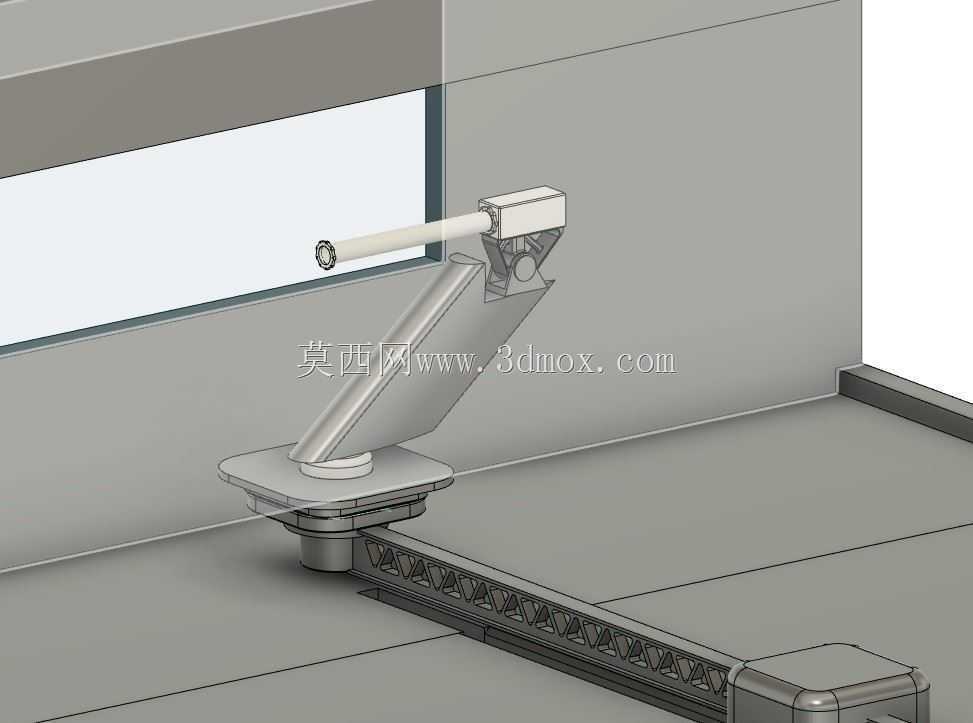

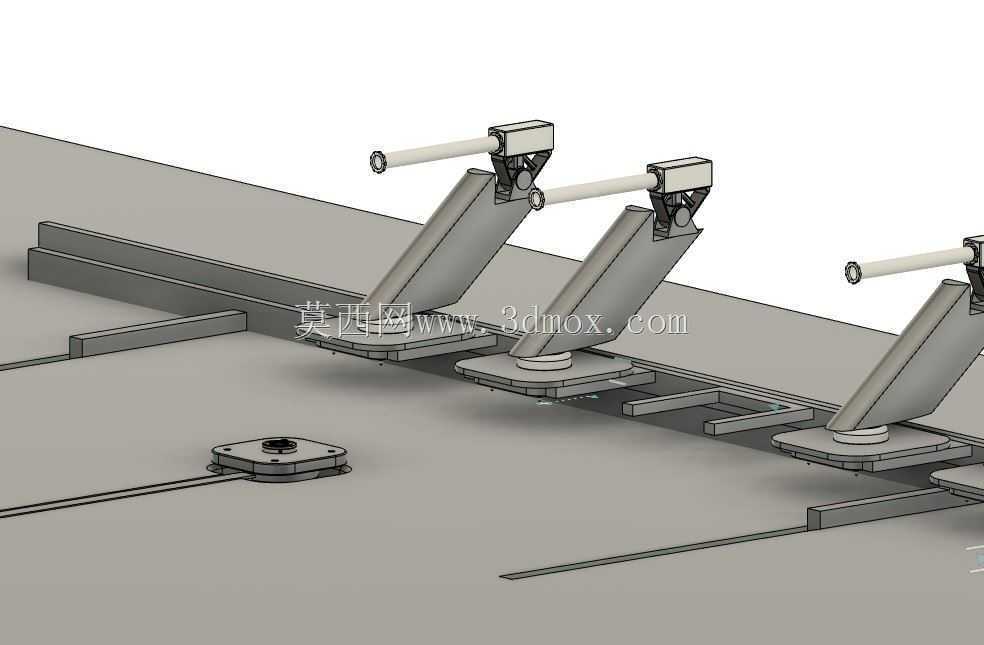

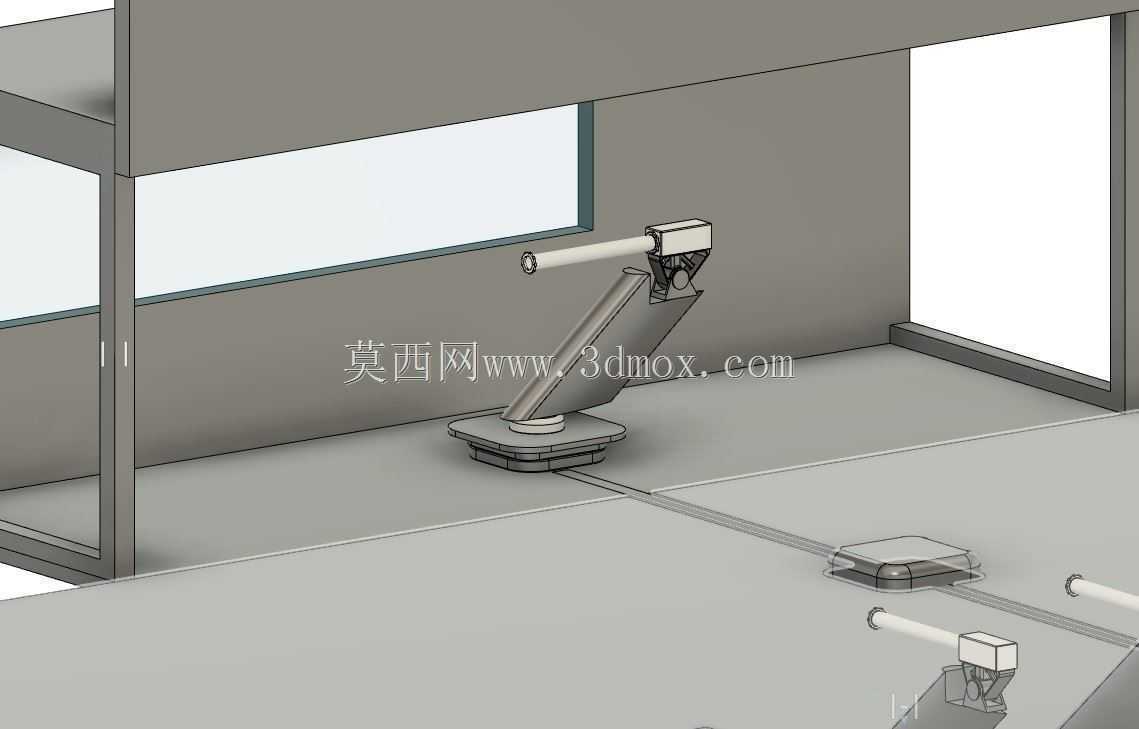

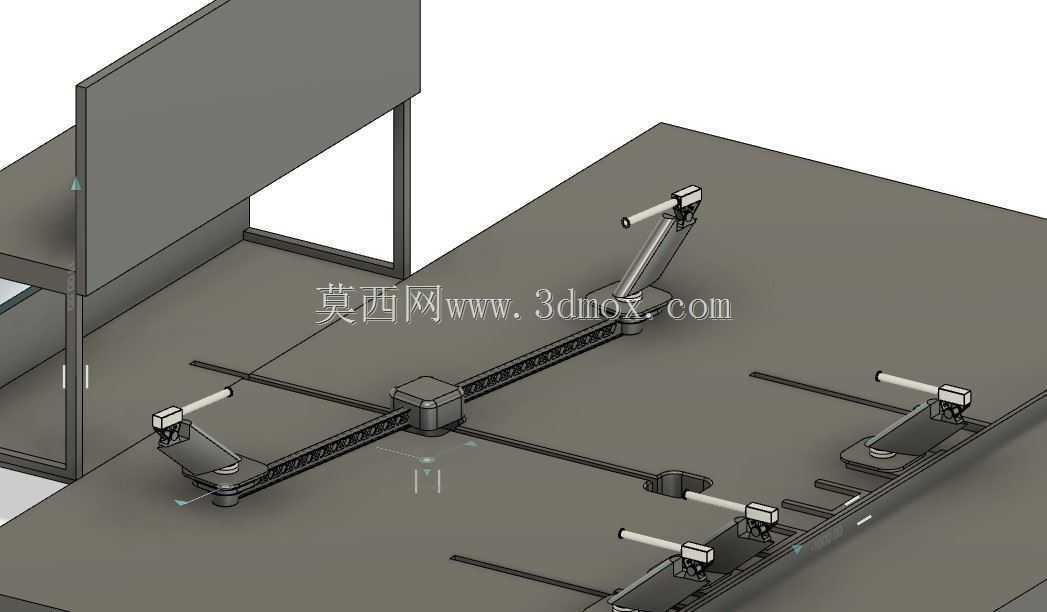

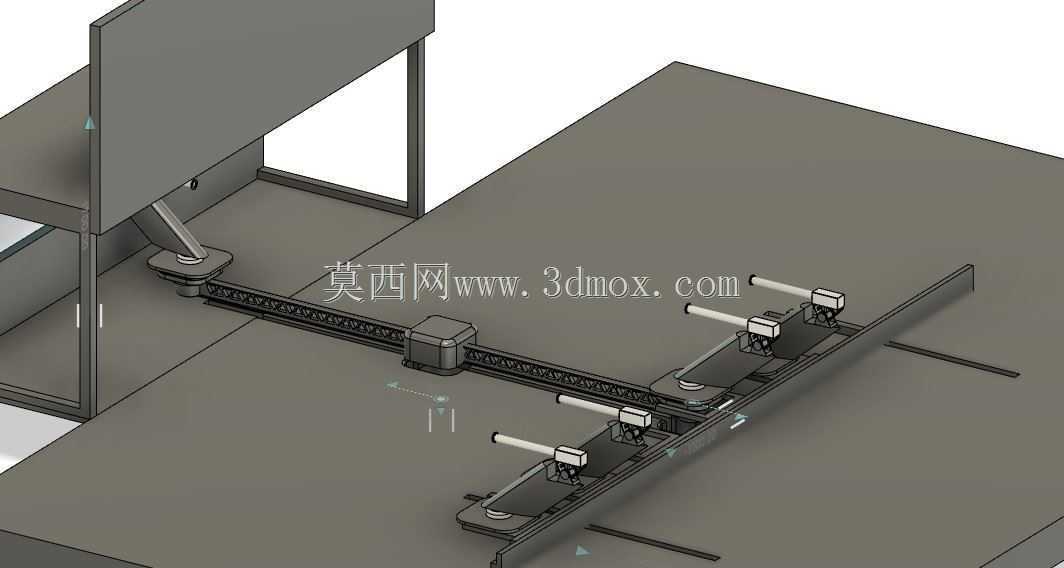

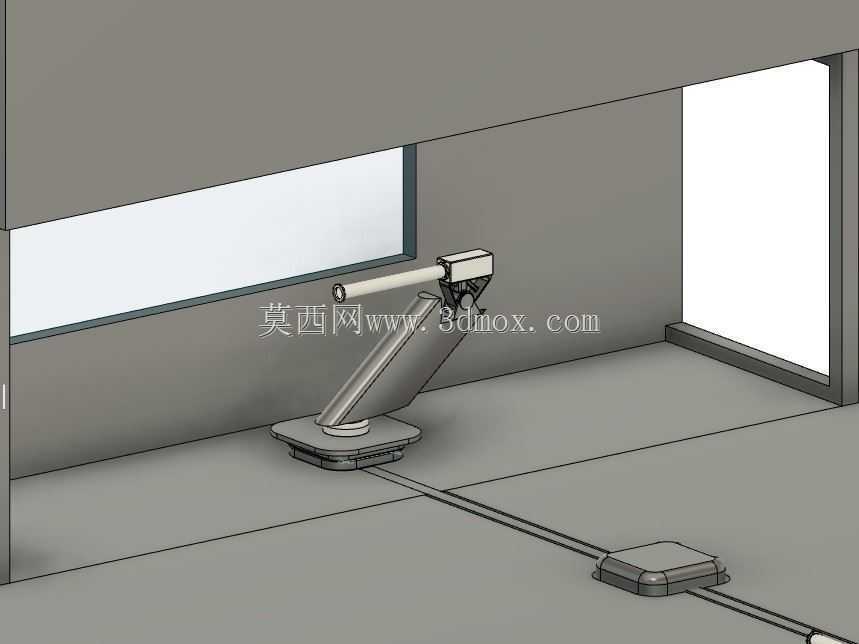

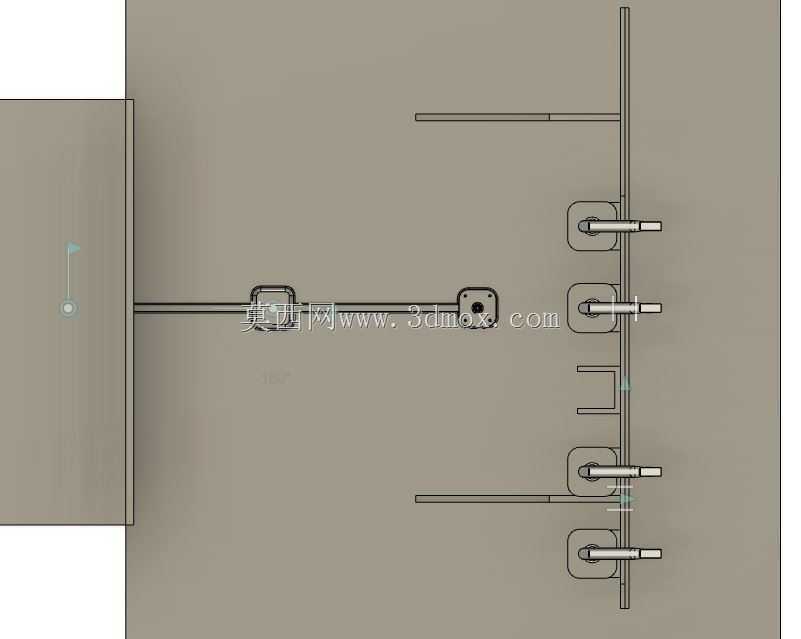

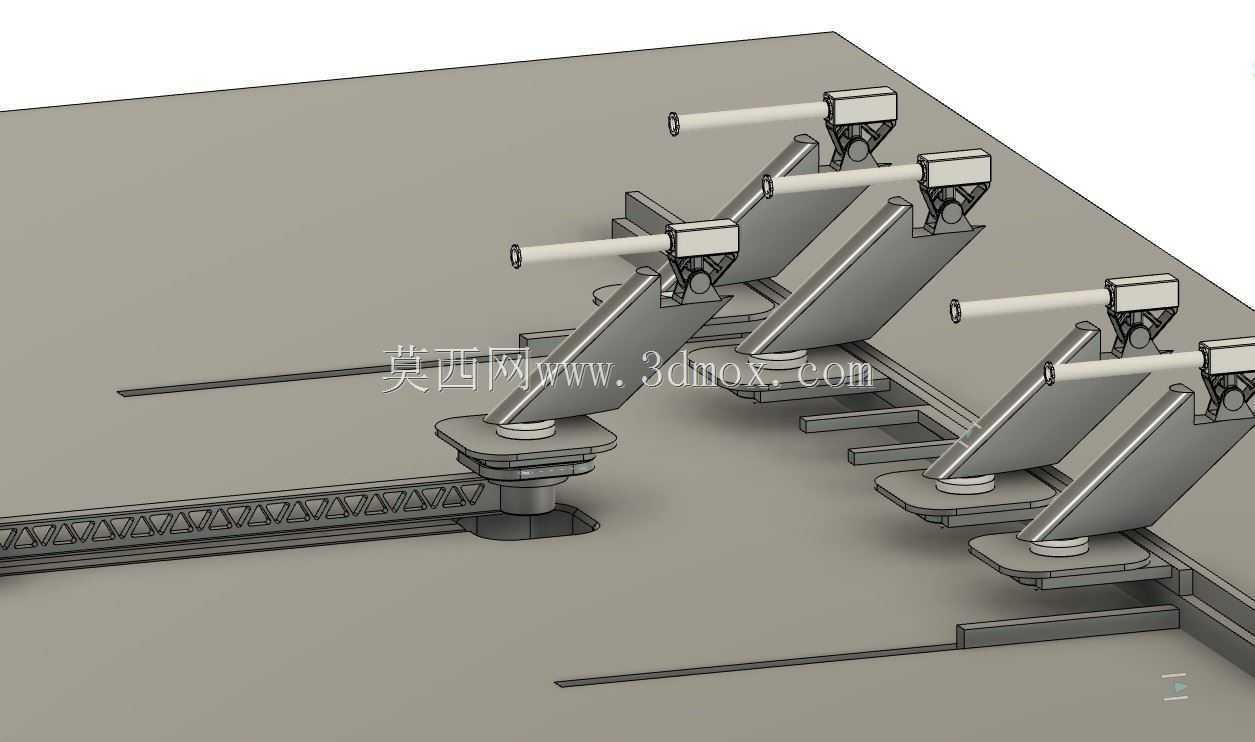

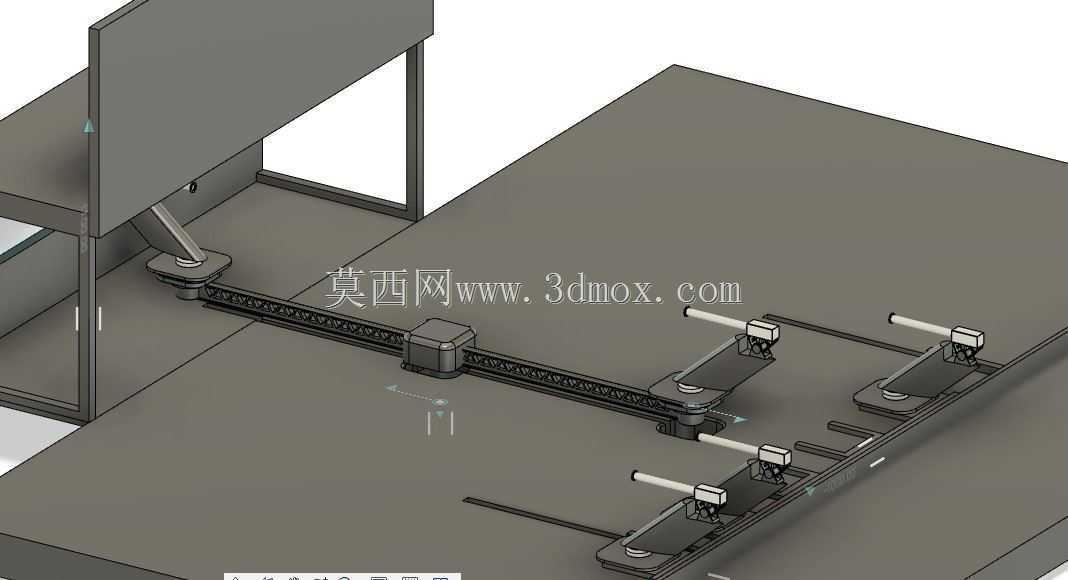

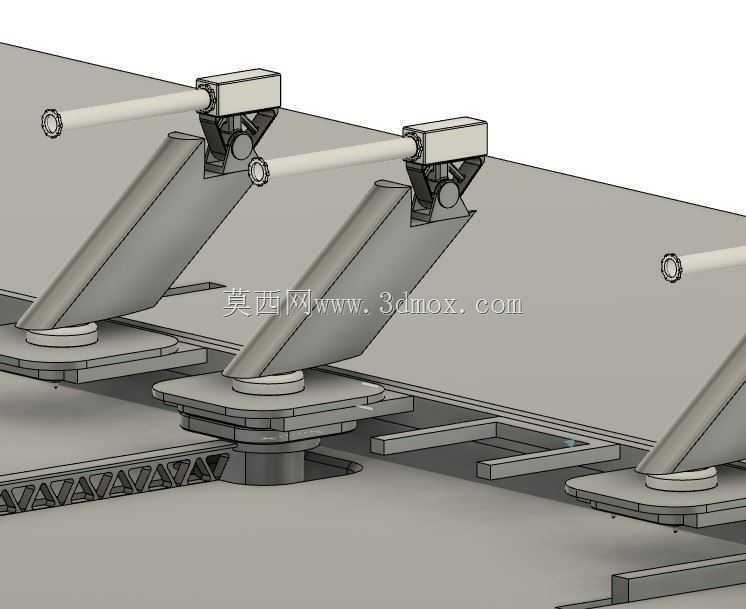

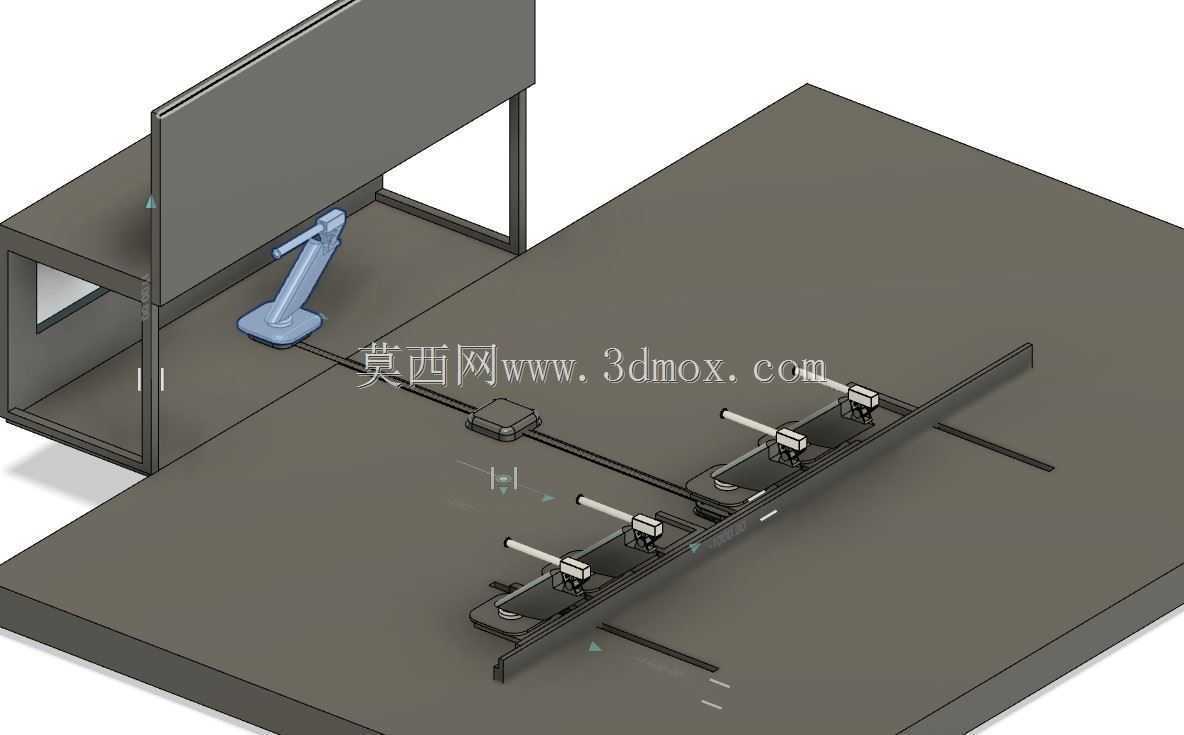

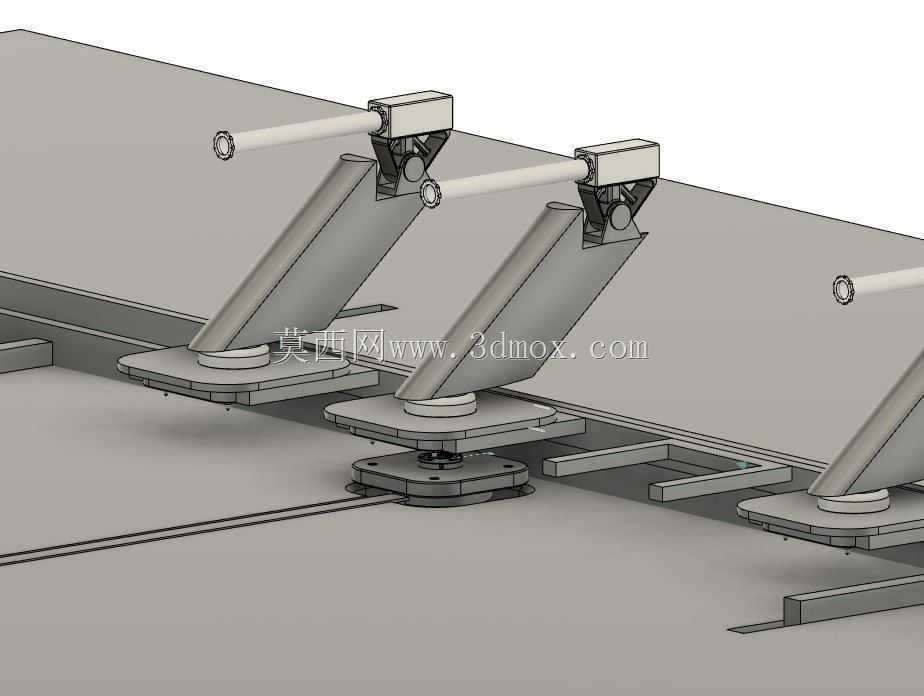

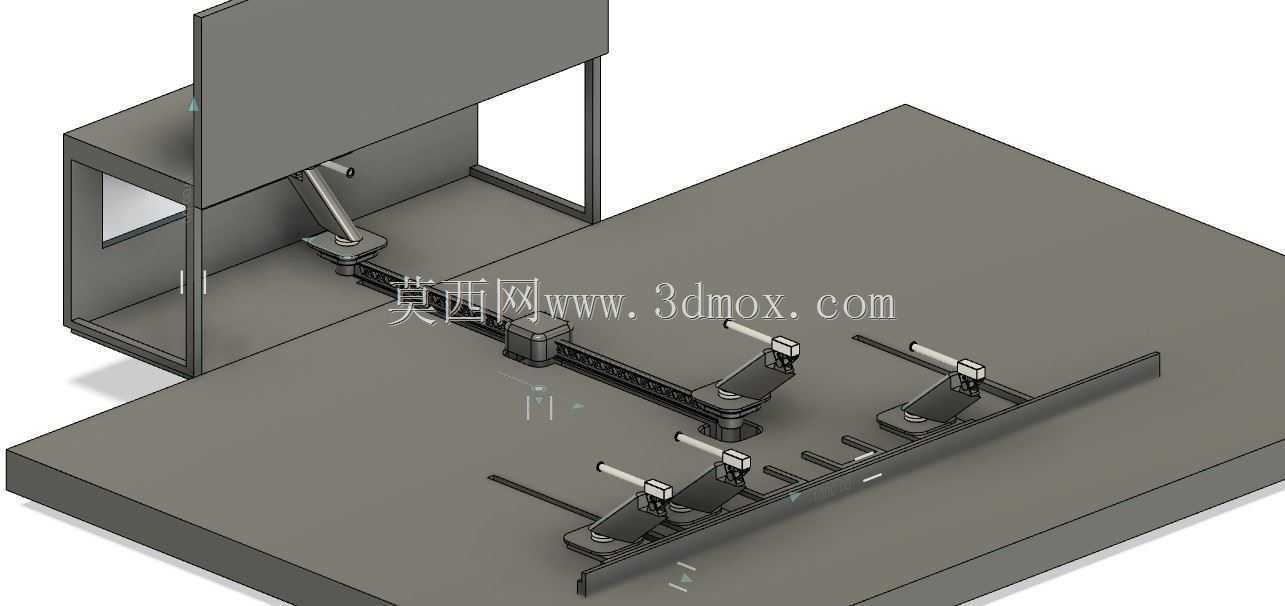

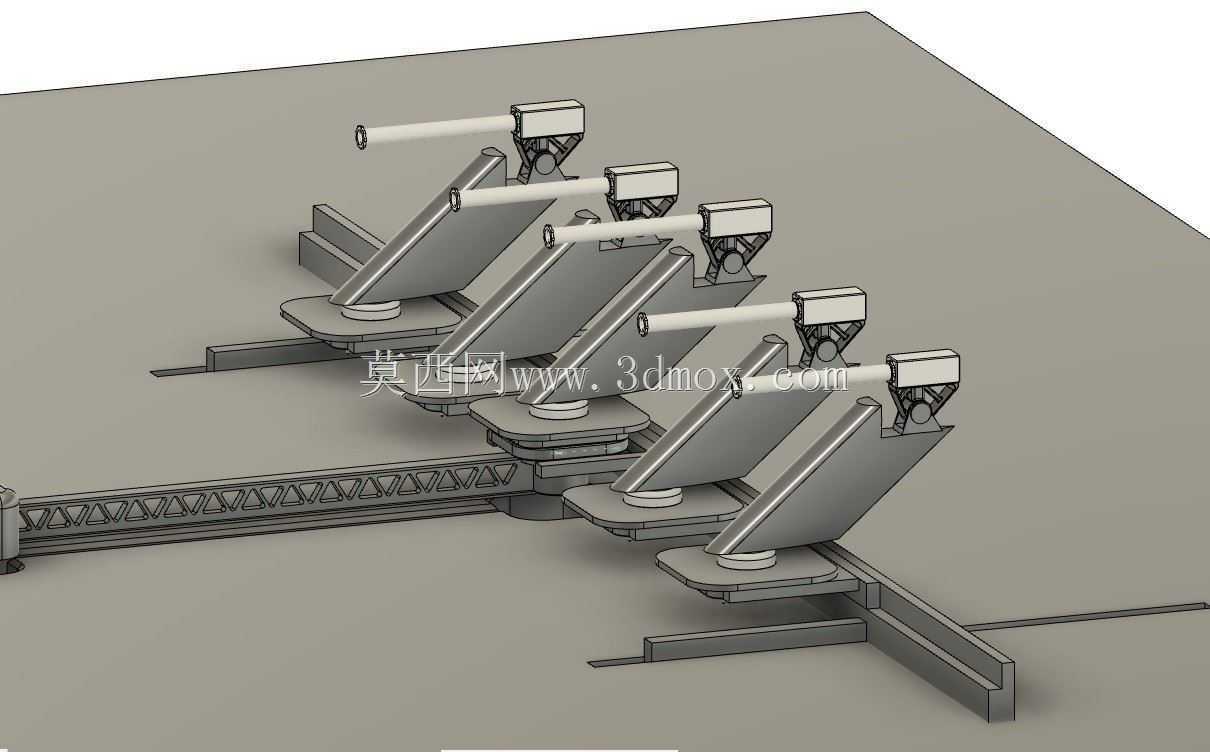

　　通讯模块等测试配套硬件，箱体和平台之间采用螺栓刚性连接，接缝处做导电密封处理，满足测试场景的电磁屏蔽要求，避免外部电磁干扰影响测试数据的准确性。核心的旋转臂结构安装在平台靠近前侧的位置，旋转轴采用深沟球轴承搭配推力轴承的组合支撑结构，径向跳动公差控制在0.05mm以内，旋转臂的回转半径覆盖所有测试工位，臂端设置的快装接口可适配不同规格的测试探头组件，旋转臂的驱动采用步进电机搭配谐波减速器的方案，重复定位精度可达±0.02°，可在不同测试工位之间快速切换，切换过程平稳无冲击，避免探头和待测试件发生碰撞。平台上沿长度方向排布的五个工位为托盘安装位，每个工位都设置了定位销孔和快速夹紧结构，可兼容标准尺寸的测试托盘，

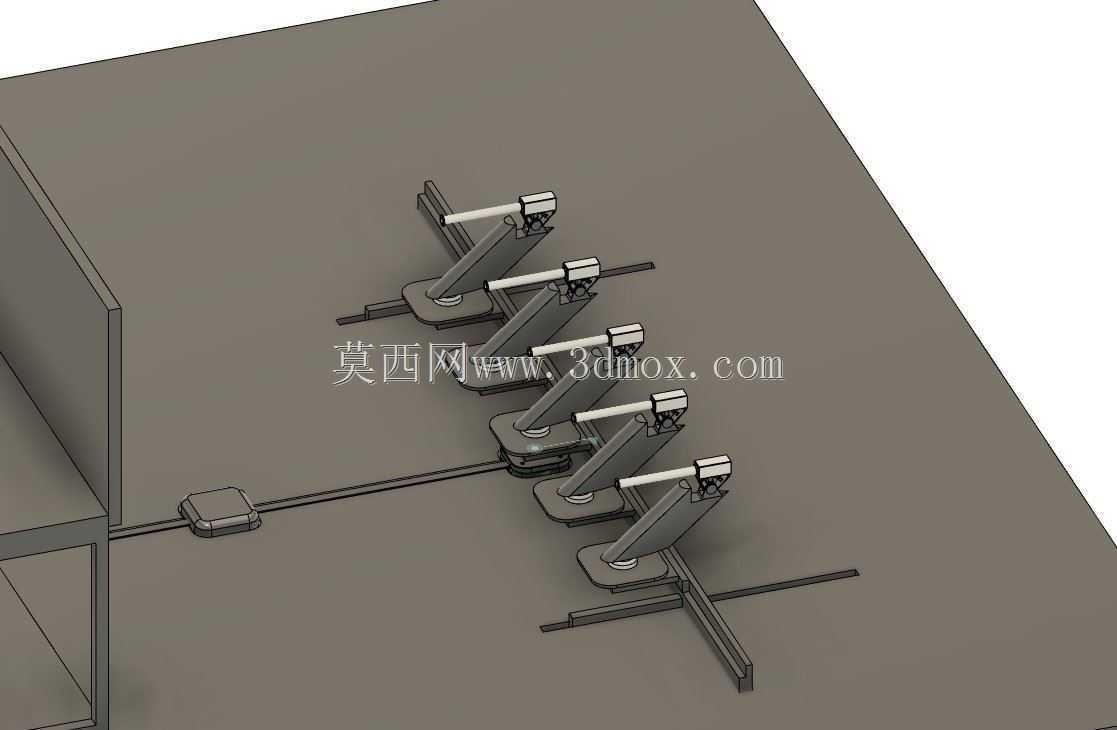

　　托盘上可根据待测试件的外形定制仿形定位座，单个托盘的额定承载能力为15kg，可满足绝大多数中小型变压器组件的测试承载需求。每个工位旁都设置了气路和电路快插接口，当托盘放置到位后，可自动接通测试所需的气源和信号线路，无需人工逐个接线，大幅缩短测试准备时间。工位之间的间距设置为300mm，预留了足够的操作空间，方便操作人员取放待测试件，同时也避免相邻工位的测试过程产生相互干扰。整套结构的设计预留了扩展能力，平台后侧的空余安装面可根据后续测试需求增加额外的测试工位，旋转臂的控制程序预留了扩展工位的地址位，无需改动硬件结构即可完成工位扩容，适配不同产能规模的测试需求。在实际使用过程中，操作人员可提前在五个托盘上分别安装待测试件，

　　旋转臂依次移动到每个工位完成对应测试项目，测试完成的工位可直接更换待测试件，整个测试过程无需停机等待，测试效率相比传统单工位结构可提升2倍以上。结构上所有的运动部件都设置了防护结构，旋转臂的运动路径外侧设置了光电安全传感器，当有物体进入运动范围时会立即触发停机，避免发生安全事故。平台底部设置了可调支撑脚，可在安装时调整平台的水平度，适应不同地面条件的测试间安装需求。整套结构的安装边界控制在长1800mm、宽1200mm、高800mm的范围内，不需要占用过大的测试间空间，可直接嵌入现有变压器测试生产线的制程环节，不需要对现有生产线布局做大幅改动。
