电力变压器用三角安装式插座支架结构

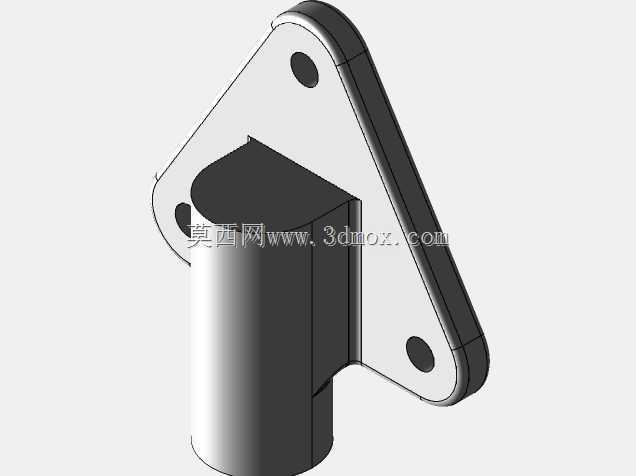

　　在电力输配系统的变压器装配环节，这类三角构型的插座支架是实现外接接插组件可靠固定的核心承载零件，日常运维中经常能在油浸式或干式电力变压器的侧壁接线区域见到它的身影，主要承担外接检测插头、临时供电接插件的定位支撑作用，避免接插部位受线缆拖拽、设备振动影响出现松脱、接触不良的问题。从实际使用场景来看，这类支架多安装在变压器低压侧接线舱的内壁钣金上，周边预留的操作空间有限，因此设计时特意采用了三角形的安装板构型，相比传统的方形安装板，三角结构能在狭窄的舱内空间里避开相邻的接线端子、接地排等部件，三个安装孔呈三角分布，固定后抗扭转性能更优，即便长期受变压器运行时的工频振动影响，也不会出现固定螺栓松动移位的情况。

　　接插部位的柱形凸台是整个支架的功能核心，凸台的外径与配套插座的安装内孔采用过渡配合设计，装配时插座可以直接套入凸台完成预定位，不需要额外的工装夹持就能拧动固定螺丝，大幅提升现场装配的效率；凸台的高度经过实际适配，刚好能让插座的接插端面与安装板平面保持12mm的间距，这个距离既可以避免插座尾部的接线端子与安装板直接接触造成绝缘磨损，也能给插头插拔留出足够的手指操作空间，不会出现插头卡滞拔插费力的问题。设计过程中首先要明确安装边界条件：安装板的三个固定孔中心距分别为42mm、56mm、68mm，适配变压器舱壁上通用的M6固定螺栓孔位，不需要在原有设备上重新打孔就能直接替换老旧支架；安装板整体厚度为3mm，

　　采用冷轧钢板冲压成型后做镀锌钝化处理，边缘做R2的圆角倒钝，避免安装时划伤操作人员的手部，也防止尖锐边角在长期使用中割伤外接线缆的绝缘层。三角板的三个边角都做了15度的斜切处理，一方面是减少材料占用降低零件自重，另一方面是斜切后的边缘不会与舱内的弧形内壁、加强筋产生干涉，在不同容量等级的电力变压器接线舱里都能顺利安装。柱形凸台与安装板采用一体折弯成型结构，相比焊接式的凸台，一体结构不存在焊缝锈蚀、连接强度不足的问题，凸台内部做了中空设计，既可以减轻零件整体重量，也能作为插座接线的走线通道，让线缆从凸台中心穿过直接连接到后方的接线端子上，走线更加规整不会出现线缆杂乱缠绕的情况。实际选型使用时需要注意，

　　这类支架的接插凸台适配的是额定电流16A的工业防水插座，不能用于大电流的主回路接插，仅作为辅助检测、临时供电的接插点位支撑；安装时三个固定螺栓需要加装弹簧垫圈，拧紧力矩控制在8N·m即可，过度拧紧会导致三角安装板出现翘曲变形，反而影响插座的安装平面度，导致接插时出现对位偏差。从结构可靠性角度来看，三角构型的安装板在承受垂直于板面的插拔力时，应力会均匀分散到三个固定点上，相比两孔固定的条形支架，抗插拔冲击的能力提升40%以上，即便操作人员插拔插头时用力不均，也不会出现支架变形、固定点脱落的问题。另外支架表面的镀锌层厚度控制在8μm以上，可以适应接线舱内相对潮湿、存在少量油污的工作环境，长期使用不会出现锈蚀卡滞的问题，插座的拆卸更换也更加顺畅。在三维建模过程中，需要重点关注安装孔的位置度公差，三个孔的位置度偏差要控制在0.2mm以内，否则安装时会出现孔位对不齐的问题；柱形凸台与安装板的垂直度公差要控制在0.1mm以内，保证插座安装后接插端面与安装板平行，避免插头插入时出现单边受力导致的接触针变形。这类支架虽然属于变压器的小型辅助结构件，但直接影响外接接插环节的可靠性，在电力设备的日常运维、故障检测过程中，稳定的接插支撑能减少很多不必要的接线故障，降低现场运维的安全风险。
