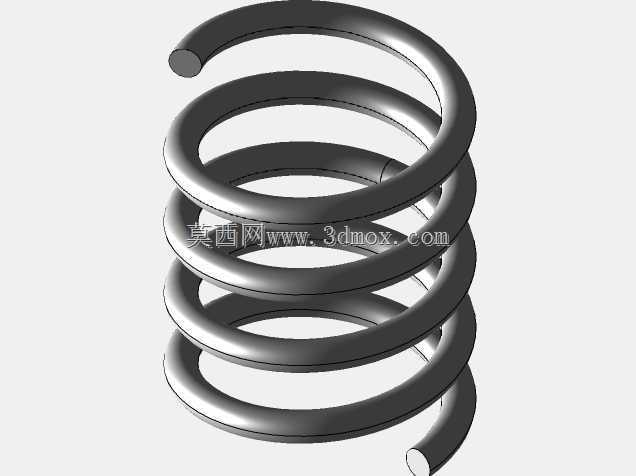

电力设备配套圆柱螺旋压缩弹簧结构

　　在电力输变配设备的结构设计中，弹性缓冲部件的选型与结构匹配，直接影响设备长期运行的结构稳定性，这类圆柱螺旋压缩弹簧，是电力变压器配套结构中常用的弹性承力元件，日常选型与建模过程中，需要结合实际安装边界做参数匹配，不能直接套用通用弹簧的标准参数。从实际应用场景来看，这类弹簧主要用在变压器的柜体连接、组件压紧、抗震缓冲位置，比如变压器器身与外壳之间的隔震支撑、接线端子的弹性压紧、柜门的锁止缓冲结构中，都需要这类弹簧提供稳定的弹性力，既要保证部件连接的预紧力足够，避免设备运行过程中因电磁振动、外部环境震动出现连接松动，又要保证弹性行程在合理区间，不会因为过度压缩导致弹簧出现塑性变形，失去弹性作用。从功能特性上看，

　　这类等节距圆柱螺旋弹簧的刚度线性度好，在有效压缩行程内，弹力随压缩量的变化呈稳定线性关系，方便设计阶段做受力校核，不需要额外考虑变刚度带来的受力计算偏差；弹簧的两端采用并圈磨平结构，安装时两端的支撑面可以和安装座的平面完全贴合，不会出现安装偏斜导致的弹簧侧向受力，避免长期偏载造成弹簧圈磨损、断裂的问题。在设计思路上，建模时首先要确定弹簧的线径、中径、有效圈数、总圈数这几个核心参数，线径的选择要结合所需的最大工作载荷做强度校核，保证弹簧在最大压缩量下，剪切应力在材料的许用应力范围内，不会出现永久变形；中径的选择要匹配安装位置的径向空间，既要保证弹簧外径和安装腔内壁留有足够的间隙，避免压缩过程中弹簧外径胀大剐蹭腔壁，

　　又要保证弹簧内径和安装导杆之间留有合理间隙，不会因为导杆加工公差、弹簧的形位公差出现卡滞；有效圈数直接决定弹簧的刚度，相同线径和中径下，有效圈数越多弹簧刚度越小，相同压缩量下提供的弹力越小，设计时需要结合所需的预紧力、工作行程反推有效圈数，总圈数一般是有效圈数加上两端的支撑圈数，常规支撑圈数取1到1.5圈，保证两端支撑面的平整度。从外形尺寸与安装边界来看，这类弹簧的自由高度要结合安装腔的深度、所需的预压缩量确定，安装完成后的预压缩量一般取弹簧全变形量的20%到30%，保证初始预紧力足够，同时预留足够的工作行程，应对设备运行过程中的震动位移、部件热胀冷缩带来的尺寸变化；弹簧的两端磨平长度不小于一圈周长的四分之三，磨平后的端部厚度不小于线径的八分之一，保证支撑面的接触面积足够，不会出现端部应力集中的问题。建模过程中，螺旋扫描的轨迹线要保证升角均匀，每一圈的节距一致，端部并圈位置的过渡要平滑，不能出现螺旋线的突变，否则会导致局部应力集中，实际使用时容易在过渡位置出现断裂；弹簧的端面要做垂直于弹簧轴线的平面处理，保证安装后弹簧的轴线和安装面垂直，避免出现侧向分力。实际选型应用时，还要考虑弹簧的表面处理，电力设备户外使用场景下，弹簧表面需要做镀锌、达克罗等防腐处理，避免长期处于户外潮湿环境下出现锈蚀，影响弹簧的力学性能和使用寿命；同时要做疲劳强度校核，因为变压器运行过程中会持续存在小幅震动，弹簧长期处于交变载荷下，

　　需要保证疲劳寿命满足设备全生命周期的使用要求，避免运行过程中弹簧失效导致部件松动，引发设备故障。在三维建模的细节处理上，要注意弹簧端部的收尾处理，不能出现尖锐的棱边，要做微小的圆角过渡，减少端部的应力集中；同时要标注清楚弹簧的形位公差，比如弹簧轴线的直线度、两端支撑面的平行度、支撑面对轴线的垂直度，这些公差直接影响弹簧的实际安装效果，若公差过大，安装后弹簧容易出现歪斜，受力不均，大幅缩短使用寿命。很多新手在做这类弹簧建模时，容易忽略支撑圈的并圈处理，直接用等节距螺旋线生成整个弹簧，导致端部没有平整的支撑面，实际生产出来的弹簧无法平稳安装，这是结构设计中需要特别注意的细节；另外还要注意弹簧的并圈位置不能出现干涉，相邻弹簧圈在最大压缩量下要留有微小间隙，避免并圈后弹簧刚度突变，影响受力特性。
