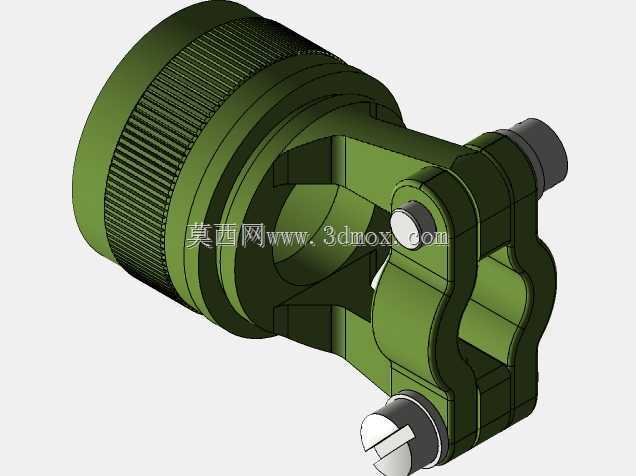

MS34系列电连接器直式应力释放夹结构

　　在机载航电、地面工业测控、重型机电设备的线缆互联场景中，电连接器尾部的应力释放结构一直是容易被忽略却直接影响互联可靠性的关键部件，本次呈现的直式应力释放夹，正是适配MS34xx系列军标圆形电连接器的配套尾部附件，主要用于解决连接器尾部线缆反复弯折、拉扯导致的芯线断裂、密封失效、接插件松脱等常见工程问题。

　　从实际使用场景来看，这类应力释放夹多配套在舱壁穿线、设备面板安装的圆形电连接器尾部，尤其是在存在线缆随设备振动产生小幅位移、运维过程中需要频繁插拔连接器、线缆布设存在弯折半径受限的工况下，该结构能够将线缆与连接器尾部的硬连接转换为带约束的柔性过渡，避免线缆根部直接承受弯折应力与拉拽载荷。不同于普通的尾部护线套，该结构采用夹式抱紧设计，不需要对线缆进行灌封处理，安装时只需要将夹体开合处对准线缆放入，再通过侧部的紧固销轴完成夹体闭合，即可实现对线缆外层护套的周向抱紧，抱紧力可以通过销轴的装配间隙进行微调，既不会压伤线缆内部芯线，又能提供足够的防滑脱阻力，当外部拉扯线缆时，载荷会直接传递到夹体与连接器壳体的连接结构上，不会传导到内部的插针插孔接触位置。

　　从设计思路上看，整个结构完全遵循MS系列军标连接器的尾部接口尺寸规范，主体采用高强度铝合金加工成型，表面做军绿色硬质阳极氧化处理，兼顾耐磨性能与抗腐蚀能力，能够适应湿热、盐雾、高低温交变的恶劣使用环境。夹体的开合结构采用对称的叉形铰接设计，两个铰接销轴分别位于夹体上下两侧，装配后销轴端面不超出夹体外轮廓，避免在安装空间狭小时与周边结构产生干涉。夹体与连接器连接的一端采用标准的螺纹接口适配结构，能够直接旋合在对应规格的MS34xx系列电连接器尾部，不需要额外加装转接件，接口处的台阶尺寸严格匹配连接器尾部的密封槽位置，装配后可以配合密封圈实现尾部的IP67级防护，防止灰尘、水汽从线缆与连接器的衔接位置进入连接器内部。

　　外形尺寸与安装边界方面，该直式应力释放夹适配外壳尺寸为8-24的MS34系列电连接器，夹体最大外径与连接器连接端的滚花螺母外径保持一致，不会额外增加连接器尾部的径向占用空间，夹体的轴向长度经过优化，在提供足够线缆弯折缓冲距离的同时，不会因为长度过长导致线缆布设时的最小弯曲半径超出规范要求。夹体内腔的抱紧面设计有均匀分布的周向防滑齿，齿形高度控制在0.3mm，既能够增加与线缆护套的摩擦力，又不会因为齿形过深刺破线缆外层护套。夹体尾部的出线口做了R2的圆角过渡处理，线缆在夹体出口位置弯折时，不会被锐边割伤护套，经过实际弯折测试，在配套外径适配的线缆时，线缆在出口位置反复弯折1000次以上，护套表面不会出现明显的压痕或裂纹。

　　在结构细节处理上，连接端的滚花结构采用直纹滚花设计，滚花间距1mm，深度0.4mm，徒手装配时能够提供足够的摩擦力，不需要借助扳手即可完成拧紧操作，同时滚花表面做了钝化处理，不会划伤操作人员手部。夹体的铰接位置设计有0.1mm的装配间隙，开合过程中没有卡滞感，即使在低温环境下夹体材料出现轻微收缩，也能够正常开合，方便现场运维时的线缆更换操作。整个结构没有采用一体化注塑的护线套设计，全部采用金属机加工件，抗老化寿命与连接器本体保持一致，不会出现长期使用后塑料护线套脆裂、脱落的问题，在机载、舰载等长生命周期的设备中，能够有效降低后期运维的更换频率。
