航空电子面板安装用小型电位器结构设计

　　在航空机载电子设备的面板布局设计中，这类小型调节器件的选型与安装适配，往往是决定面板操作可靠性与维护便捷性的核心细节之一。不同于地面工业设备的使用环境，航空座舱内的器件需要同时满足振动耐受、温度区间适配、安装空间紧凑、操作手感一致等多重要求，这款器件的结构设计正是围绕这些实际工况展开。

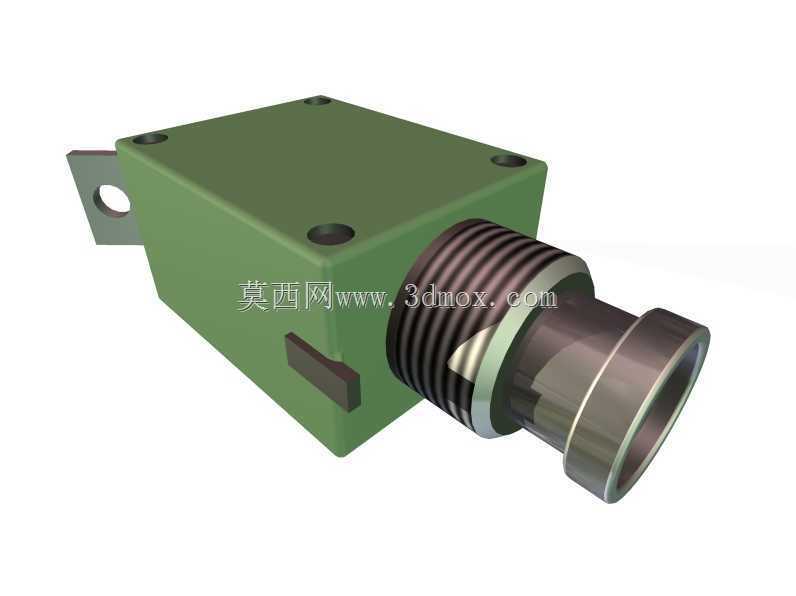

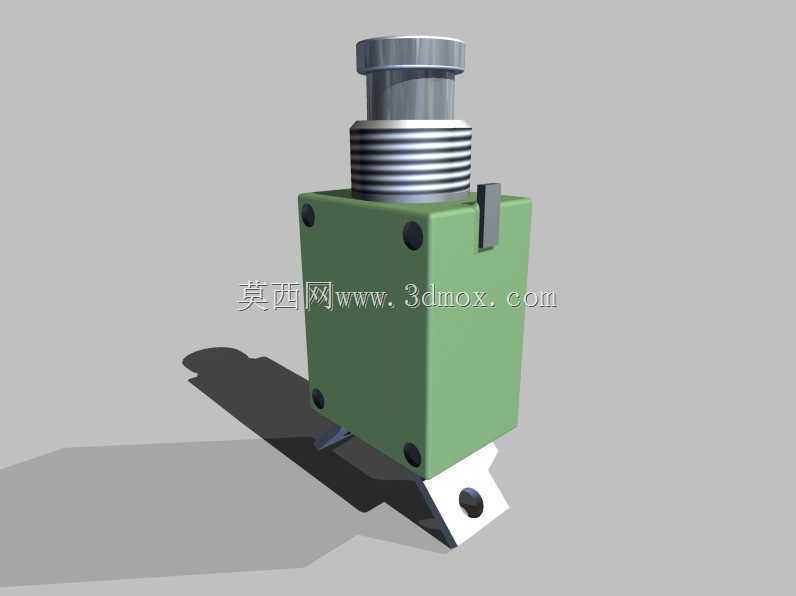

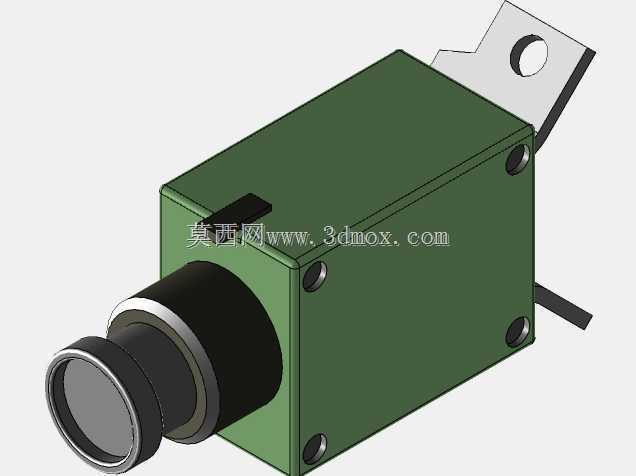

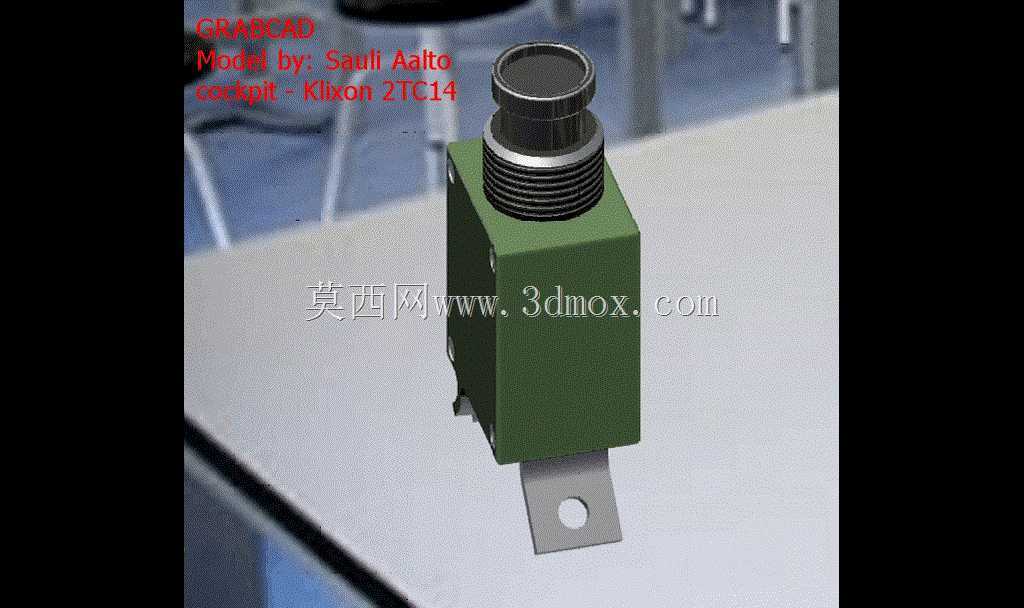

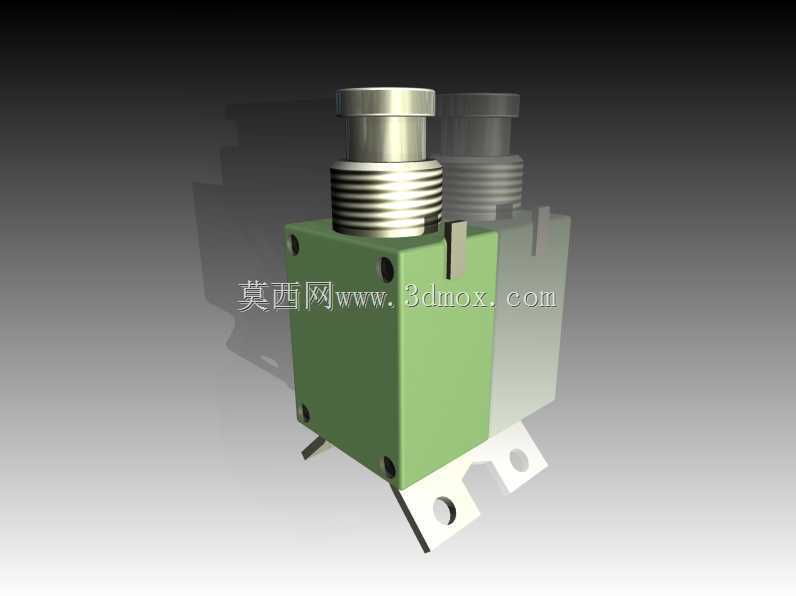

　　从实际应用场景来看，该器件主要用于航空电子面板上的参数微调场景，比如通讯频道增益调节、导航信号阈值校准、座舱照明亮度调节这类需要操作人员在飞行过程中精准微调的功能位，因此其外露操作端采用了带标准螺纹的圆柱结构，可直接穿过面板预制的安装孔，通过配套的锁紧螺母实现面板正面的固定，不需要在面板后侧预留额外的紧固件操作空间，适配航空面板后侧布线密集、操作空间局促的实际情况。器件本体采用方形壳体设计，相比圆柱形壳体，方形结构在安装后可借助壳体侧面的定位凸台与面板后侧的定位槽配合，避免螺母锁紧过程中器件跟转，也能在长期振动环境下防止器件自身发生周向转动，导致调节刻度偏移。

　　从安装边界来看，器件本体的方形截面边长控制在极小尺寸范围内，可适配高密度排布的航空面板，相邻器件的中心距不需要额外放大，能有效压缩面板占用空间，这对座舱内有限的面板面积来说十分关键。底部伸出的两个带安装孔的固定支脚，并非主承重结构，而是在器件穿板固定后，可通过支脚上的孔位与面板后侧的安装支架做辅助固定，进一步强化抗振动性能，支脚的弯折角度经过精准计算，刚好贴合面板后侧的安装基准面，不会额外增加安装厚度，也不会与后侧的线束、相邻器件产生干涉。顶部的调节端采用了标准的滚花结构，即使操作人员佩戴飞行手套也能获得足够的摩擦力，完成精准调节操作，不会出现打滑的情况，调节端的轴向长度也经过匹配设计，安装后露出面板的高度符合航空人机工程要求，不会因为突出过高被误碰，也不会因为突出过短导致操作不便。

　　设计思路上，这款器件没有采用多余的冗余结构，所有结构特征都服务于实际安装与使用需求：壳体的边角做了小尺寸倒角处理，避免安装过程中锐边划伤操作人员或损坏线束绝缘层；壳体上的四个固定铆点均匀分布在边角位置，既保证了上下壳体的连接强度，也不会占用壳体内部的元件布置空间；调节端与壳体之间的密封结构做了适配处理，可满足座舱内的防尘、防凝露要求，避免高空环境下温度变化产生的凝露渗入器件内部导致接触不良。在实际建模过程中，需要特别注意螺纹段的长度与面板厚度的匹配关系，螺纹段的有效长度覆盖常用航空面板的厚度区间，锁紧后不会出现螺纹余量不足或露出过长的问题；底部支脚的安装孔位公差需要严格控制，确保与后侧支架的孔位对齐，不需要现场修配即可完成安装；调节端的旋转行程与阻尼手感的结构匹配也需要在建模时预留足够的内部空间，保证内部阻尼元件与接触刷片的布置不会出现干涉。

　　对于结构设计人员来说，这类器件的三维模型不仅要还原外形尺寸，更需要准确表达所有安装相关的边界特征，包括螺纹规格、面板开孔尺寸、支脚孔位坐标、调节端的操作空间预留范围，这样在做面板整体布局设计时，才能直接调用模型完成干涉检查，不需要反复核对二维图纸参数，减少设计迭代次数。尤其是在航空电子设备的设计中，任何一个小器件的安装尺寸偏差，都可能导致整个面板的装配返工，精准的三维模型能有效规避这类问题，同时也能为后续的线束布置、维护空间预留提供准确的参考依据。
