电力变压器配套涡轮叶轮转子结构

　　该涡轮叶轮转子主要应用于电力变压器配套的油循环冷却驱动系统，是强迫油循环风冷或水冷变压器冷却回路的核心动力部件，负责驱动变压器绝缘油在冷却管路、散热片与绕组腔体之间形成稳定循环，带走绕组、铁芯运行过程中产生的焦耳热与铁损热量，避免变压器内部温度过高导致绝缘老化加速、绝缘性能下降，保障大容量电力变压器在高负载工况下的运行稳定性。

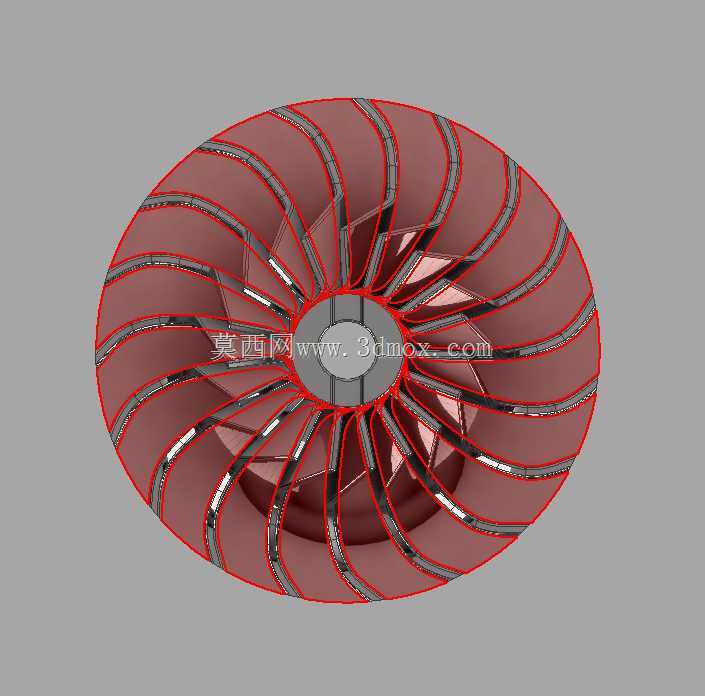

　　从结构设计来看，该叶轮采用后弯式扭曲叶片布局，共设置17片等距分布的曲面叶片，叶片型线沿径向从轮毂到轮缘做连续扭转设计，入口段贴合流体轴向来流方向，出口段沿周向偏转匹配离心流道的出流角度，能够有效降低流体进入叶轮流道时的冲击损失，减少叶片入口处的涡流与脱流现象，提升叶轮的水力效率。叶片与中心轮毂、外侧轮盘采用一体化融合结构，叶片厚度从根部到缘部做渐变减薄处理，根部保留足够的圆角过渡，降低应力集中系数，满足高速旋转下的结构强度要求，避免长期运行出现叶片疲劳断裂问题。中心轮毂设置有贯通的轴孔，轴孔内壁预留键槽安装位，可与驱动电机的输出轴通过平键实现周向固定，轮毂端面设计有轴向定位台阶，安装时可通过轴肩与锁紧螺母实现叶轮的轴向定位，保证叶轮与电机轴的同轴度，降低旋转过程中的动不平衡量。

　　设计过程中首先结合变压器冷却系统的流量、扬程需求确定叶轮的比转速，再通过一元流动理论初步计算叶轮的进出口直径、叶片进出口安装角、叶片数等核心参数，之后通过三维建模软件完成叶片的曲面构建，对叶轮流道做光滑过渡处理，避免流道内出现锐角、台阶等容易引发流阻增大的结构。建模完成后对叶轮做静力学仿真校核，验证额定转速下叶片的最大等效应力是否低于材料的许用应力，同时计算叶轮的固有频率，避开电机的额定转速频率与倍频，防止运行过程中出现共振问题。外形尺寸方面，叶轮的最大外径适配变压器冷却回路的泵腔安装尺寸，轮盘外侧与泵体内壁保留均匀的径向间隙，既避免旋转过程中出现刮蹭，又减少间隙处的流体回流损失；轮毂的轴向长度匹配泵腔的轴向安装空间，轴孔直径适配常用的冷却驱动电机输出轴规格，安装时无需对泵体或电机轴做额外加工即可完成装配。

　　实际应用中，该叶轮驱动的绝缘油循环可使变压器内部的温度分布更均匀，避免绕组局部出现过热热点，相比自然冷却方式可大幅提升变压器的过载能力，适用于大容量主变、工业特种变压器等对冷却效率要求较高的场景。叶片表面做光滑处理，减少流体沿叶片表面流动时的摩擦阻力，轮盘与叶片的连接位置采用大圆角过渡，既提升结构强度，又避免流道内出现流动死区，减少杂质在流道内的沉积。叶轮整体做动平衡校正，剩余不平衡量控制在G2.5级精度要求内，运行过程中振动小、噪音低，可长期连续运行无需频繁维护。
