无尾飞翼布局无人飞行器结构设计

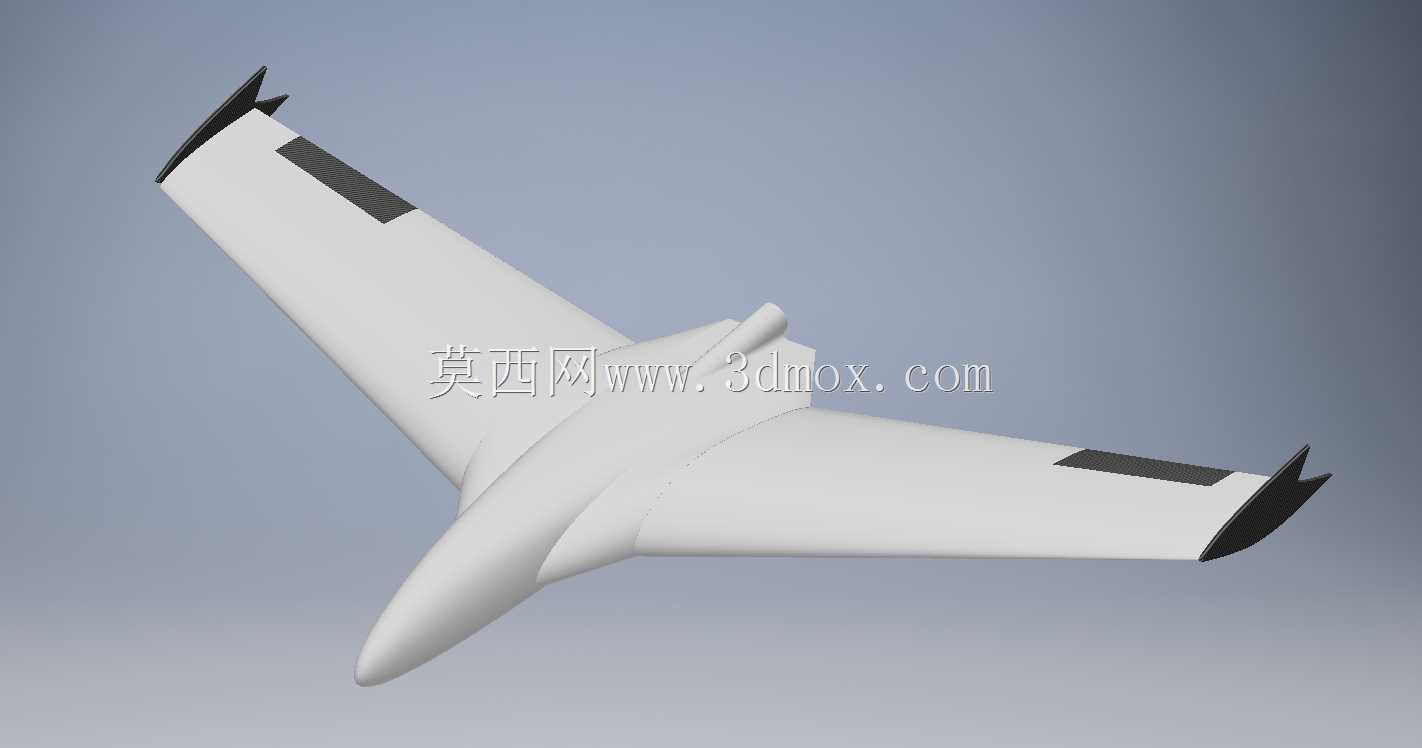

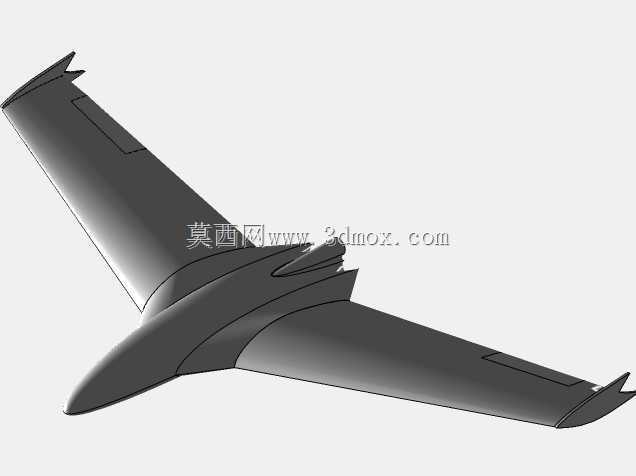

　　这款飞翼构型的无人飞行器结构，在设计阶段优先考虑了低雷诺数飞行状态下的气动效率，整体采用翼身完全融合的一体化构型，没有传统飞行器的独立尾翼结构，所有控制舵面全部集成在机翼后缘区域，能够在小尺寸机体限制下最大化升阻比，同时降低整机的雷达反射特征，适配低空侦察、航模试验、小型载荷投送等多种应用场景。从结构设计逻辑来看，整个机体的载荷传递路径完全沿着翼展方向铺展，机身头部的圆润过渡段首先承接来流冲击，将气动载荷均匀分散到两侧翼面，避免了传统筒状机身与机翼衔接处的应力集中问题，机翼两端的翼尖做了切角上反处理，能够有效抑制翼尖涡流的诱导阻力，同时提升低空飞行时的横向静稳定性，不需要额外增加垂直安定面就能维持航向稳定，大幅减少了结构冗余重量。

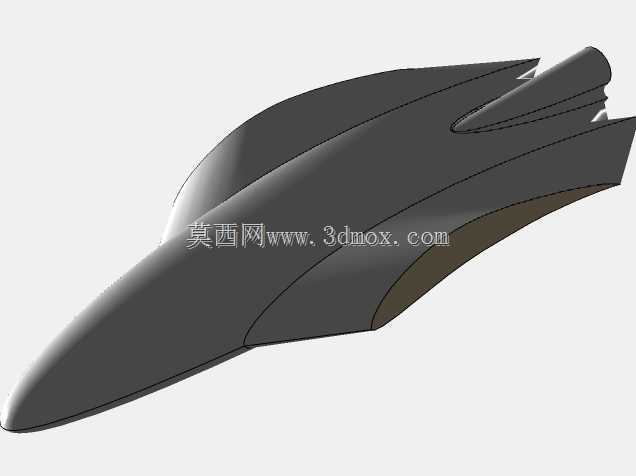

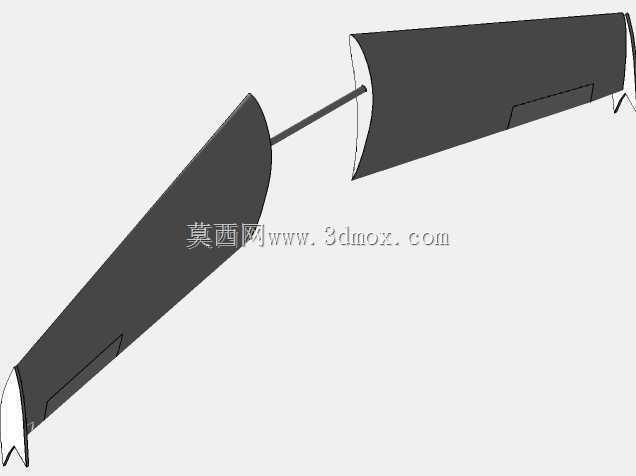

　　在实际功能层面，这款飞翼结构的中部隆起区域预留了足够的设备安装空间，可以容纳动力系统、飞控模块、电池组以及任务载荷，安装边界完全贴合翼身融合的曲面走向，不会破坏整机的气动连续性，动力单元的安装位设置在机体中后段的重心位置附近，能够减少推力变化对飞行姿态的干扰，所有内部设备的安装座都采用与蒙皮一体化的设计思路，不需要额外增加连接支架，进一步压缩了整机的结构重量。设计过程中针对翼面的刚度做了针对性优化，机翼的相对厚度从翼根到翼尖逐步递减，翼根区域的厚度足够承担起降过程中的冲击载荷，同时预留了起落架的安装接口位置，翼尖区域的薄翼型设计能够降低飞行阻力，后缘舵面的偏转角度范围经过反复校核，能够满足低速飞行时的俯仰、航向控制需求，

　　不需要额外的阻力板就能实现姿态调整。从外形尺寸的适配性来看，这款飞翼的展弦比设置兼顾了低速巡航效率与结构强度，整体翼展与机身长度的比例控制在合理区间，既能够保证手抛或者弹射起飞时的操作便利性，也能在车载运输时不需要拆解结构，直接放入常规尺寸的储运箱中，机翼下表面的平整设计预留了任务载荷的挂装接口，可以根据不同的使用场景挂载小型摄像设备、传感模块或者其他轻量化任务装置，挂点位置经过重心配平计算，挂载载荷后不会影响整机的平衡特性。在结构细节处理上，机翼前缘的钝头设计能够降低低空飞行时遇到杂物碰撞的损坏概率，蒙皮的曲面过渡全部采用连续曲率设计，没有突兀的折角，既能够减少飞行时的气流分离，也能降低3D打印或者复合材料成型时的工艺难度，

　　各个部件的分模线全部设置在气动影响较小的区域，组装后不会在关键气动面产生凸起或者阶差。针对实际使用中的维护需求，整个机体的设备舱采用快拆设计，不需要拆解机翼结构就能完成电池更换、设备调试等操作，机身腹部的平整区域可以作为起降时的滑触面，配合轻量化的起落架结构就能完成滑跑起降，也可以直接采用腹滑方式在平整地面降落，不需要复杂的起降配套设施。在气动特性的校核过程中，针对不同迎角下的升力系数做了匹配设计，整机的失速迎角范围较宽，即使在低速大迎角状态下也不容易出现突然失速的情况，对于飞控系统的要求相对更低，适合作为小型无人飞行器的验证平台使用，也可以作为航模爱好者的改装基础平台，通过更换不同的动力单元、调整舵面参数就能适配不同的飞行需求。整个结构没有多余的装饰性设计，所有曲面、切角、凸起都有对应的工程功能，翼尖的黑色端板除了优化气动特性之外，也能在起降或者轻微擦碰时保护翼尖的主结构，避免翼尖蒙皮出现损坏，机翼表面的深色标识区域是舵面的分界位置，清晰区分了固定翼面与活动舵面的边界，也能在飞行时提供直观的姿态参考。
