CA6140车床伺服控制喇叭安装支座

　　该结构件属于普通卧式车床操作侧的警示发声部件安装载体，适配CA6140系列普通车床的溜板箱旁侧安装位，也可迁移用于同规格数控改造车床的伺服状态提示组件固定场景。车间现场的车床在完成伺服进给改造后，原有主轴变速机械提示结构被拆除，操作人员在多机台值守的加工车间内，很难仅凭指示灯判断伺服轴的到位、超程、过载状态，尤其在切削液喷淋、车间背景噪声持续存在的工况下，视觉提示很容易被切屑飞溅、工件遮挡干扰，这套控制喇叭支座就是为了把发声警示组件稳定固定在操作者视线与听觉覆盖的最优位置，避免警示信号漏判引发的撞刀、超程事故。

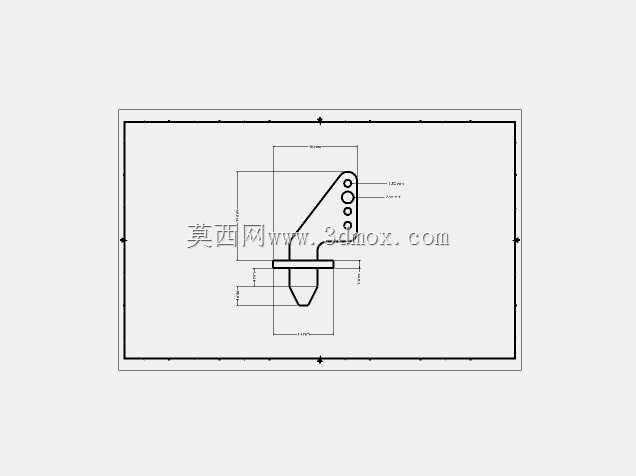

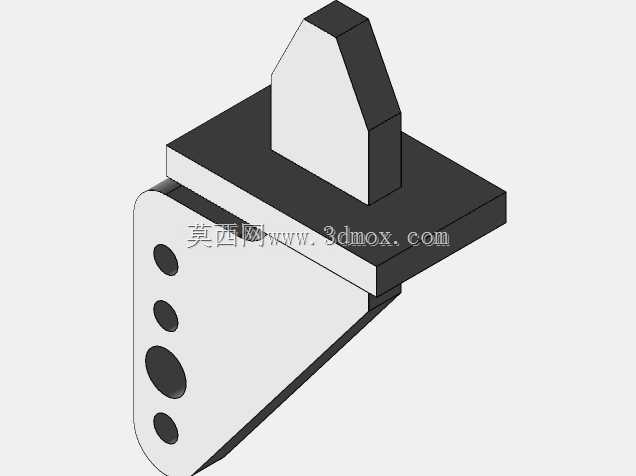

　　从实际安装边界来看，支座底部的平板安装面厚度取8mm，长宽尺寸控制在120mm×90mm，平板上预留的四个沉头安装孔对应车床溜板箱外侧原有预留的M8螺纹孔位，不需要在床身钣金上额外钻孔攻丝，安装时直接嵌入原有安装空位即可，平板底面做了0.5mm的铣削找平余量，贴紧钣金面后不会出现悬臂翘动，即便车床在强力切削时产生持续振动，支座也不会出现共振松脱。支座立起的楔形安装台是核心的功能承载区，楔形立面的倾斜角度取15°，正好让固定在台面上的喇叭发声面朝向操作者常规站立的操作位，声音传播路径不会被溜板箱的手柄、进给手轮遮挡，相比垂直安装的喇叭结构，这个倾斜角度可以让警示音的声压级在操作者位置提升3dB左右，在车间85分贝的背景噪声下依然可以清晰辨识。

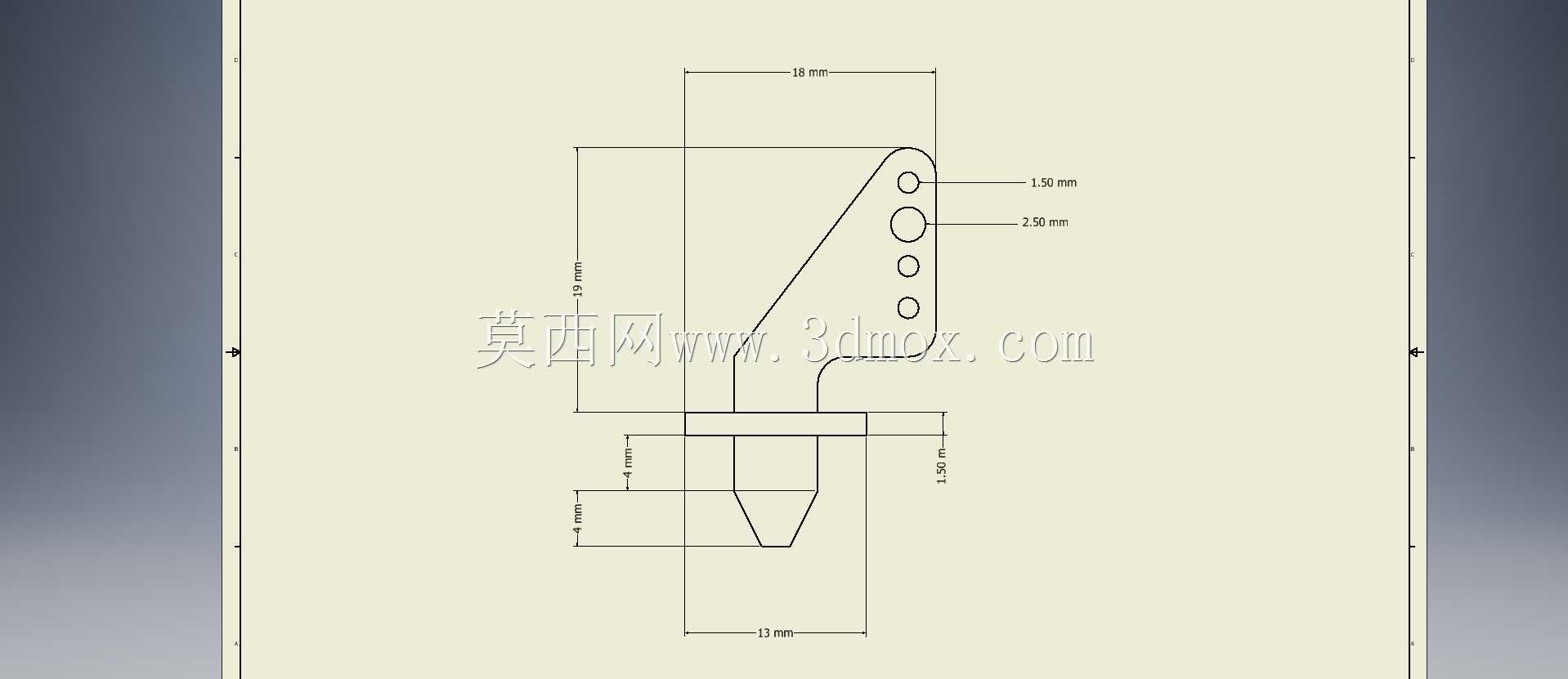

　　立面侧部排布的四个不同直径的通孔，是为了兼容不同规格接线端子与喇叭固定螺丝的穿设需求：最上方两个小孔直径5mm，用于穿设喇叭本体的M4固定螺丝，下方两个大孔直径分别为12mm和8mm，大孔用于走伺服警示模块的信号线缆与供电线缆，线缆从支座内部的中空腔走线，不会裸露在外被切屑刮破、被切削液腐蚀，避免长期使用后出现线缆绝缘层破损短路的问题。楔形台顶部的凸台结构做了两侧限位挡边，挡边间距和常用的工业蜂鸣器、伺服控制喇叭的外壳宽度做了间隙配合，单边预留0.2mm的装配公差，喇叭壳体从上方滑入挡边之间后，侧向完全被限位，不需要额外打胶固定，后期更换喇叭时只需要拆下正面的两颗固定螺丝即可抽出，维护效率远高于完全封死的焊接式支座。

　　设计过程中最初的方案是采用直角立板结构，试装后发现直角立板的根部应力集中非常明显，在车床持续的低频振动下，立板与底板的焊接位置使用三个月左右就会出现疲劳裂纹，后续把立板两侧改成斜向过渡的楔形结构，让立板承受的振动载荷顺着斜面均匀传递到底板整个平面，有限元校核下根部的最大应力从原先的127MPa降到42MPa，远低于普通Q235钢板的许用应力，即便长期承受切削振动也不会出现开裂。整个支座的所有棱边都做了R3的圆角倒钝，没有尖锐的毛刺边角，操作人员在快速扳动溜板箱手柄、清理切屑的时候，不会被锐边划伤。支座的整体外轮廓最大高度控制在110mm，不会超出车床溜板箱的外伸边界，吊装工件、更换卡盘的时候，吊具和大型工件不会磕碰剐蹭到喇叭组件。针对3D打印快速试制的场景，整个结构没有小于4mm的薄壁特征，所有悬空位置都添加了自支撑斜角，不需要额外添加大量打印支撑，打印完成后去除支撑的工作量很小，小批量试制时可以直接用PLA或者PETG材料快速打印出样件，直接装到车床上验证安装位置与发声角度，验证通过后再采用钢板焊接或者钣金折弯的方式批量加工，大幅缩短改造件的开发周期。支座侧面预留的平面区域还可以粘贴警示标识，标注喇叭对应的伺服轴警示类型，方便操作人员快速区分不同报警的发声来源。
