串列翼垂直起降复合飞行器结构设计

　　这款串列翼垂直起降飞行器的结构设计，核心是解决传统固定翼飞行器对起降场地要求高、纯多旋翼飞行器航时短载荷弱的行业痛点，在民用测绘、应急巡检、短途轻载投送场景中，能同时兼顾垂直起降的场地适应性与固定翼飞行的巡航效率。从实际作业场景来看，在山区电力线路巡检、林区防火巡查、洪涝灾害应急侦查这类没有平整起降跑道的作业环境里，该构型不需要额外的弹射架、伞降回收装置，仅需数平米的平整空地就能完成起降，作业部署灵活性远高于同量级常规固定翼无人机；而进入巡航阶段后，依靠串列翼的升力布局维持平飞，能耗仅为纯多旋翼状态的三分之一左右，能覆盖更大的作业半径。

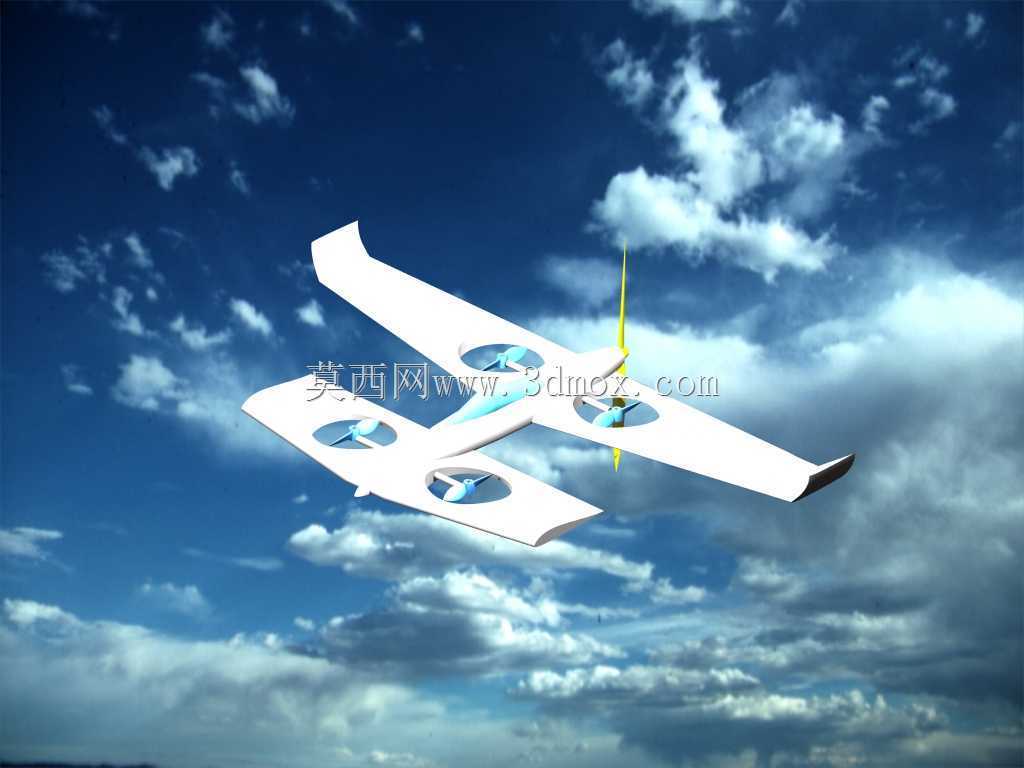

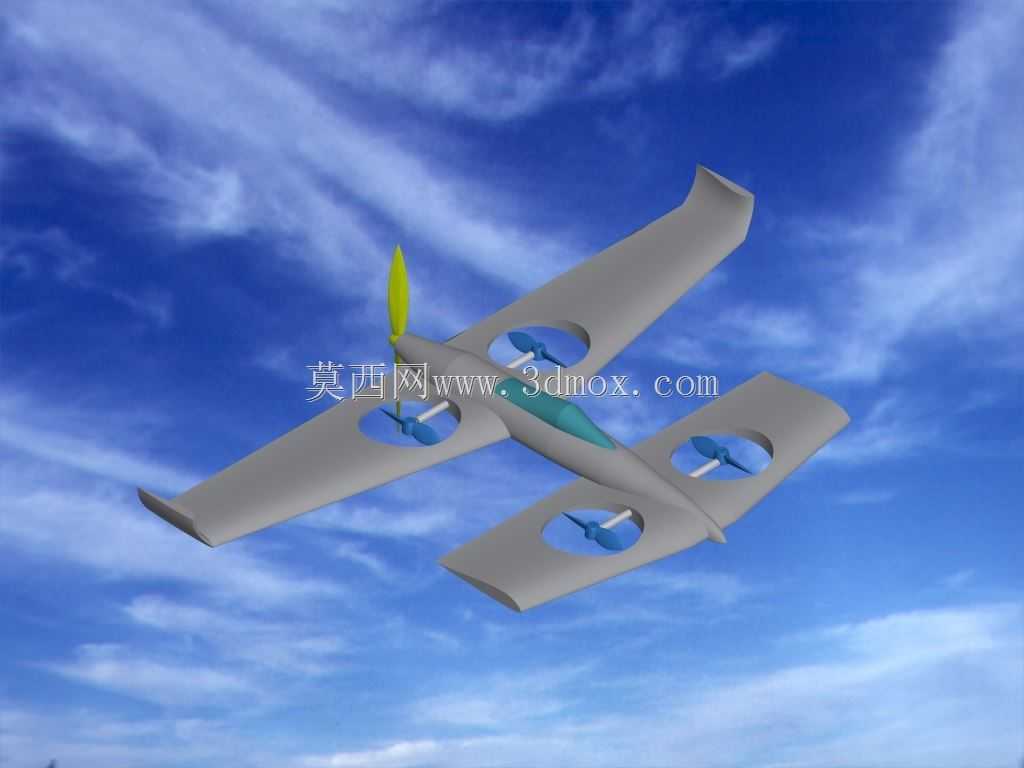

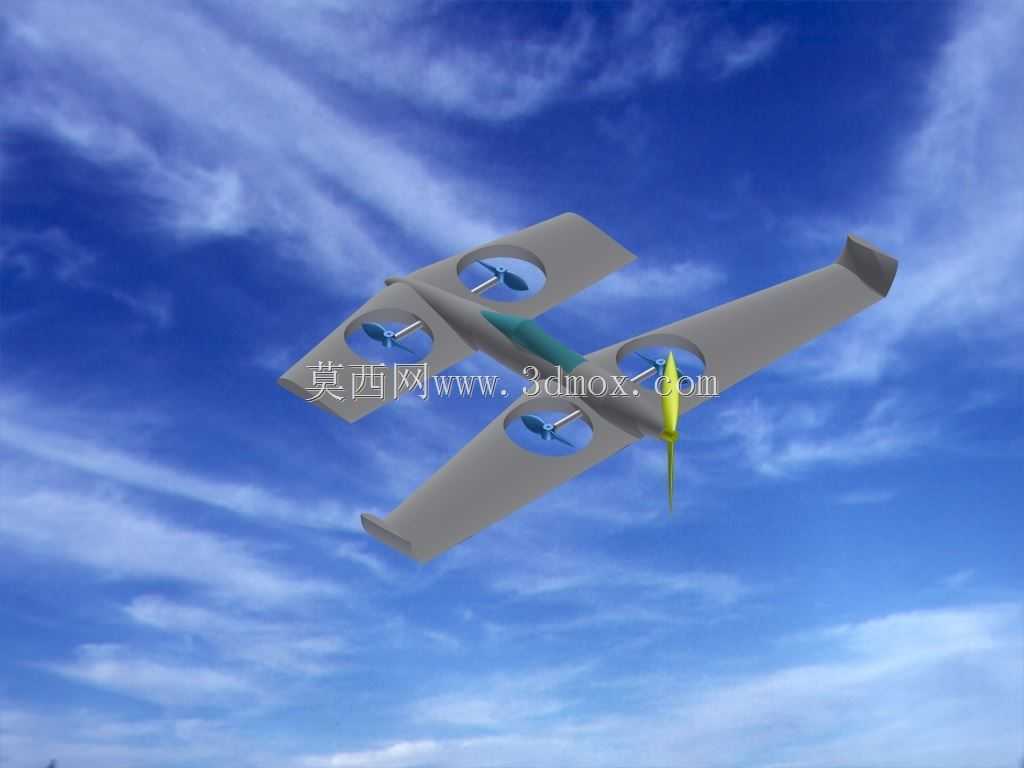

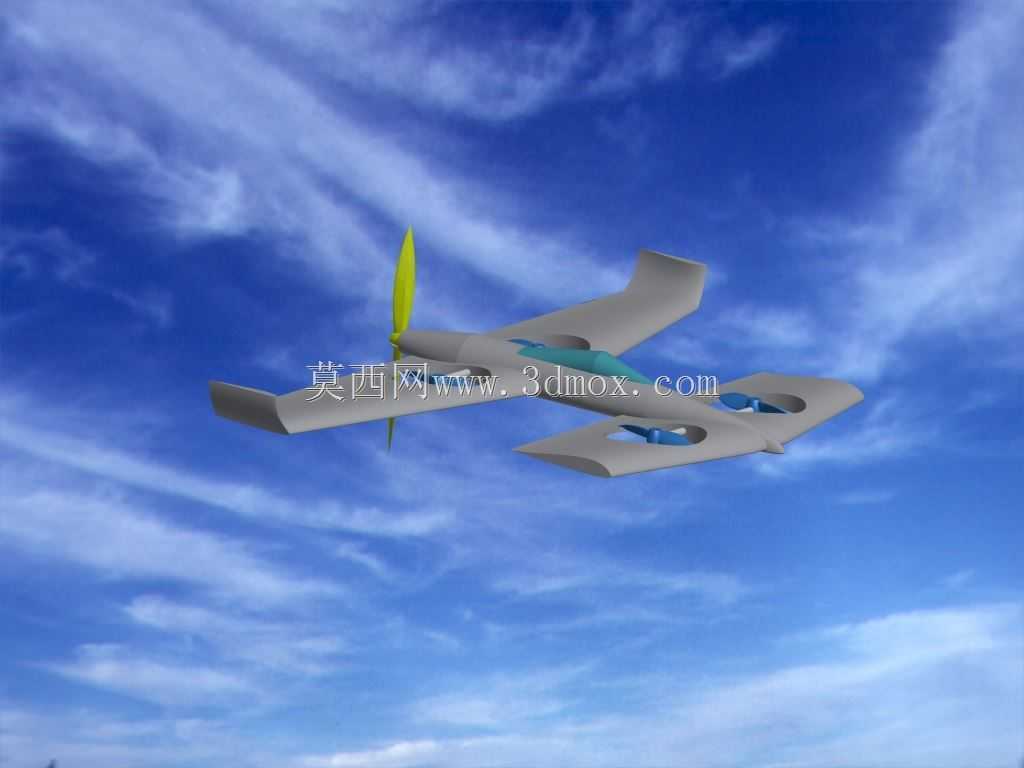

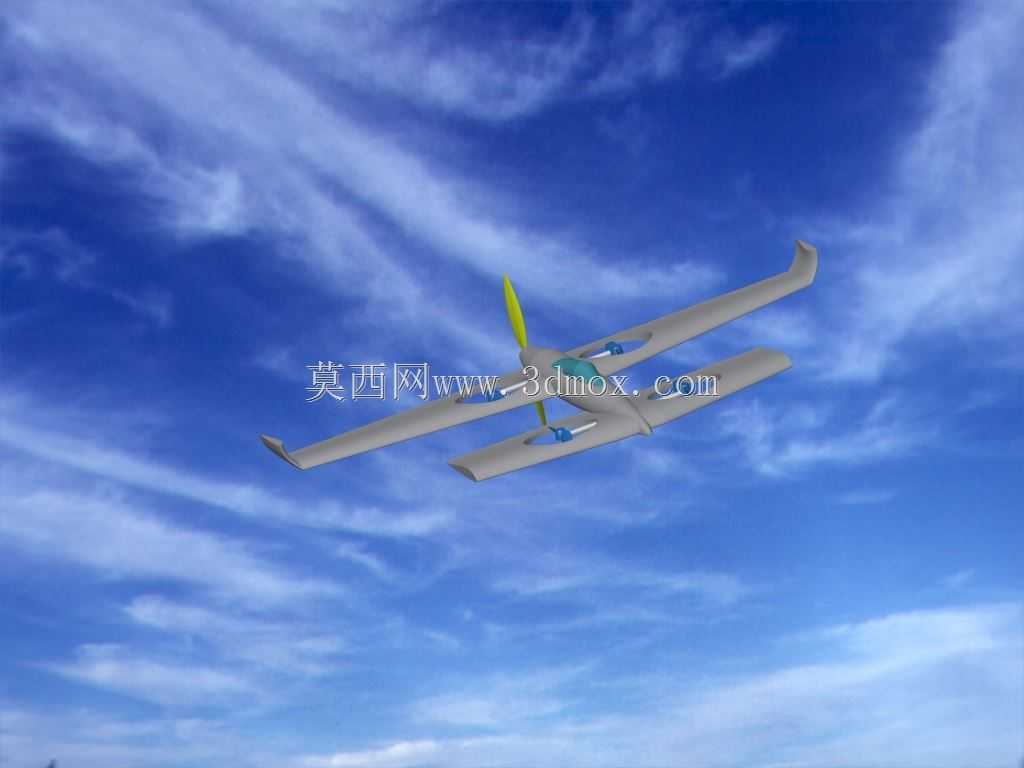

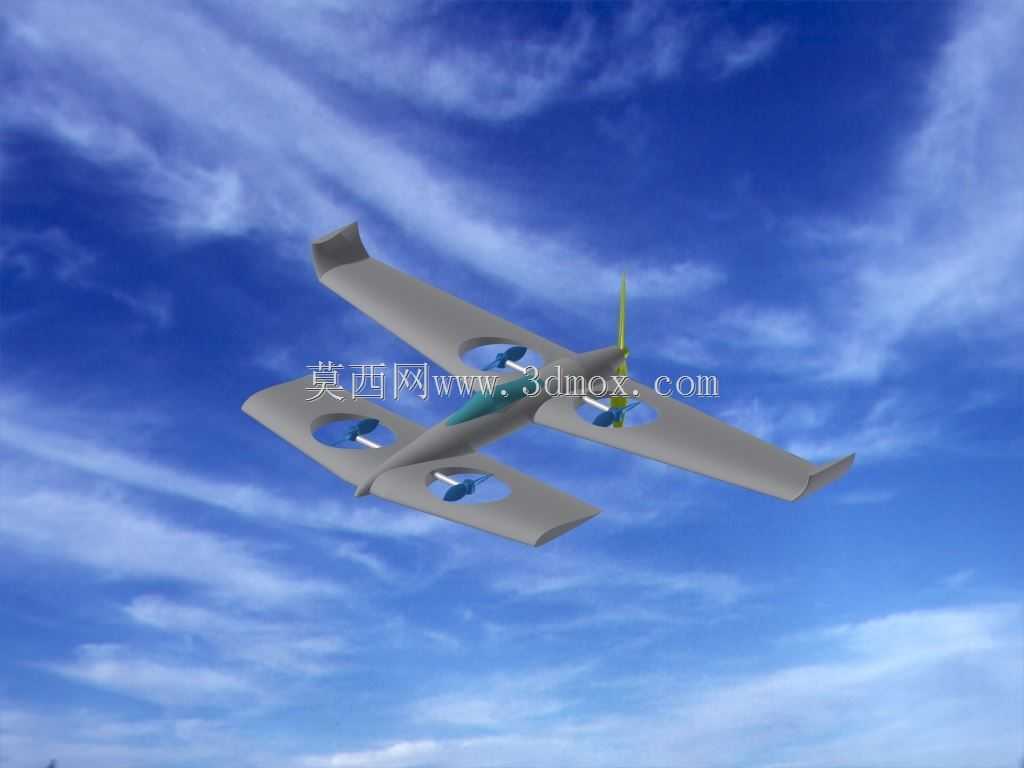

　　设计思路上没有采用常见的倾转旋翼或尾座式垂直起降方案，而是选择升力系统独立布置的逻辑：机头位置布置一副牵引式螺旋桨提供巡航阶段的前飞拉力，前后两副串置机翼上分别嵌入四组升力旋翼，垂直起降阶段仅启动嵌入机翼的升力旋翼提供垂直方向的升力，待爬升到安全高度完成姿态转换后，升力旋翼停止工作并锁定，依靠机翼产生的升力维持平飞，由机头牵引螺旋桨提供前飞动力。这种设计规避了倾转机构带来的结构复杂度提升、舵面控制逻辑冗余的问题，也避免了尾座式飞行器转换阶段姿态失稳的风险，结构可靠性更高，后期维护难度更低。

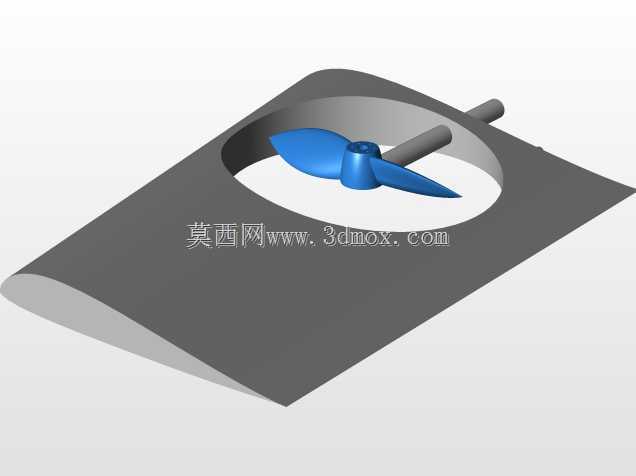

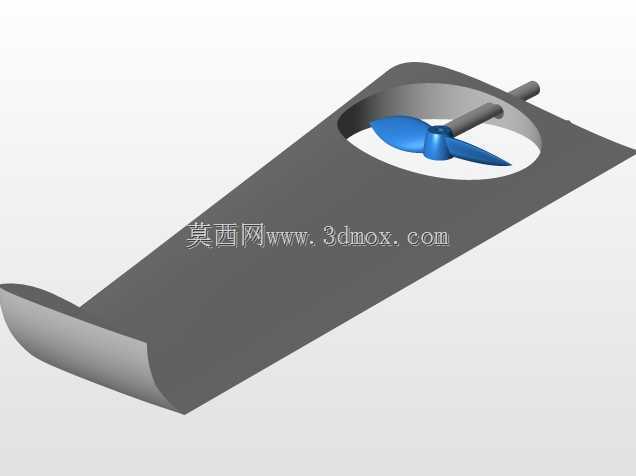

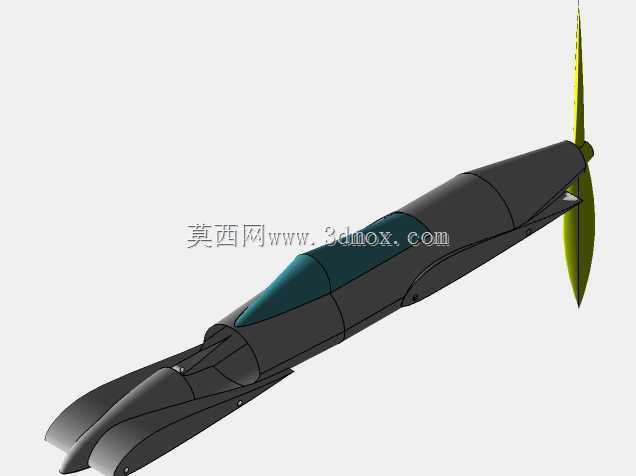

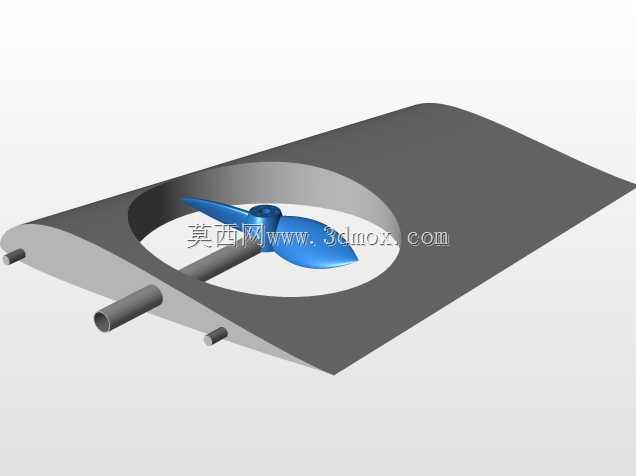

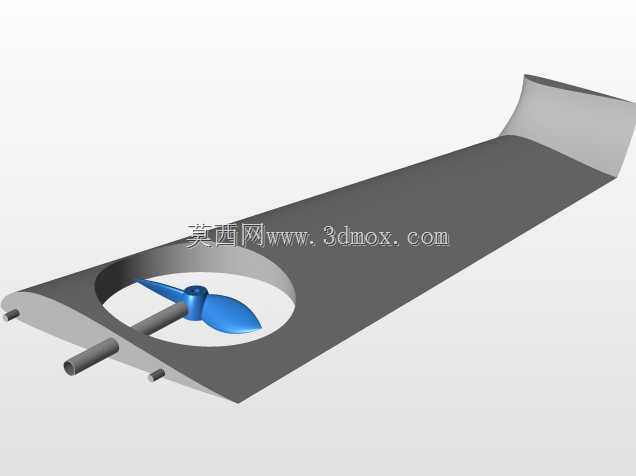

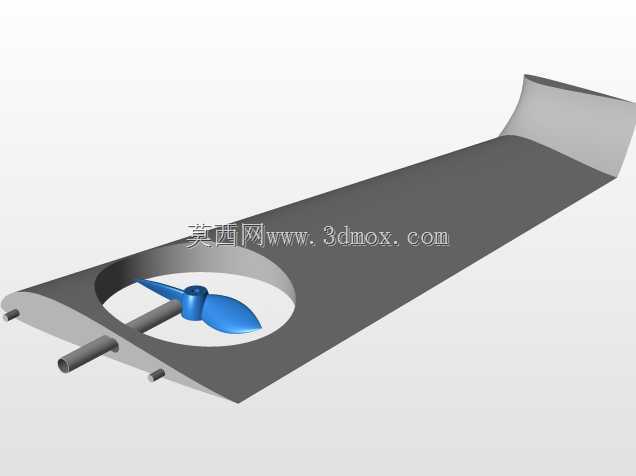

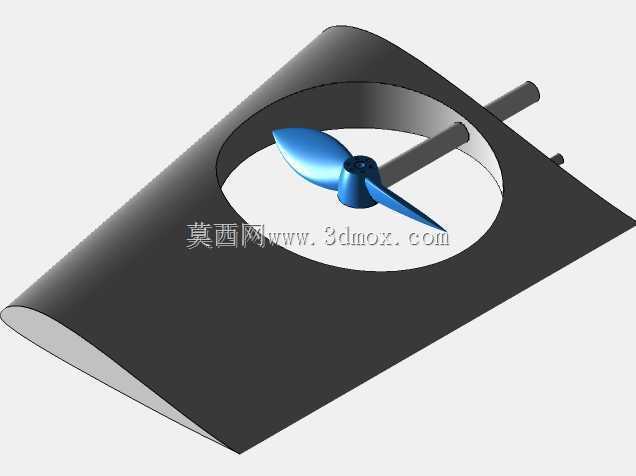

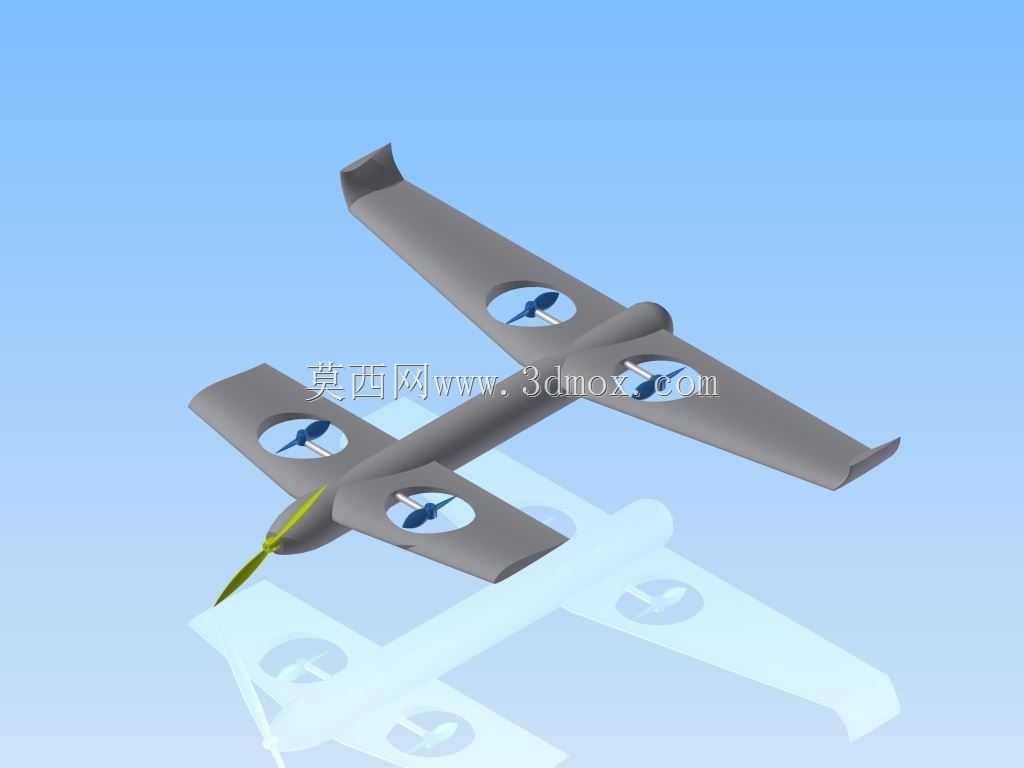

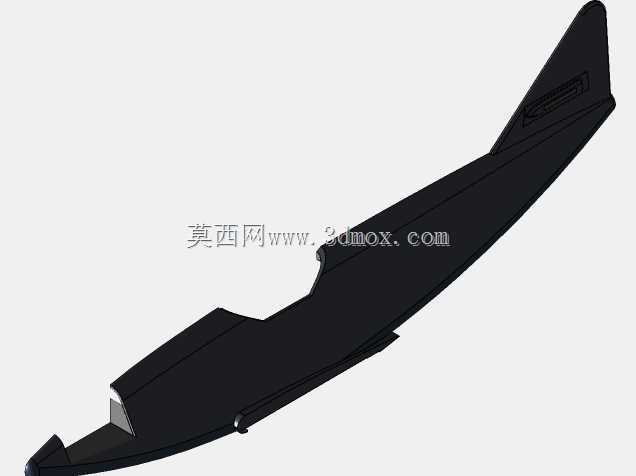

　　外形尺寸与安装边界的设计上，前后机翼采用前后高低错位布置，前翼安装位置略高于后翼，既避免前翼下洗气流对后翼升力效率的干扰，也能让整机纵向重心配平更易实现，不需要额外增加配重块调整重心。机翼上的升力旋翼嵌入位置经过气动优化，旋翼桨盘平面与机翼蒙皮齐平，巡航阶段旋翼锁定后，桨叶不会额外增加过多飞行阻力，同时机翼蒙皮在旋翼位置做了环形加强筋设计，避免旋翼运转时的振动传递到机翼主体结构引发共振。整机机身采用流线型截面设计，从机头整流罩到机尾逐渐收窄，降低巡航阶段的压差阻力，机身中部预留的载荷舱空间可以根据作业需求更换航拍相机、气体检测模块、轻载投送箱等不同任务设备，载荷安装接口采用标准化快拆设计，不需要改动机身主体结构就能完成任务模块更换。

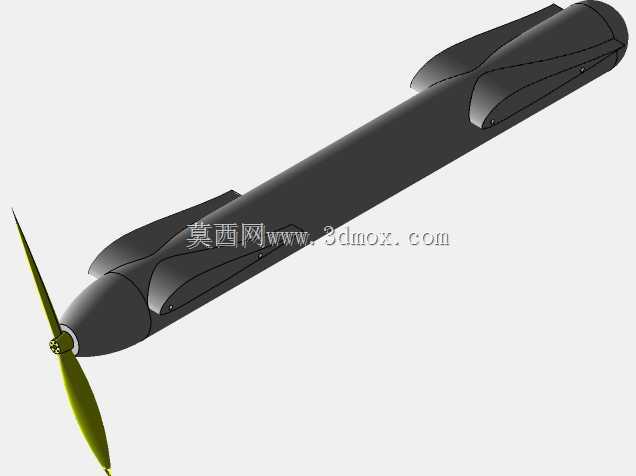

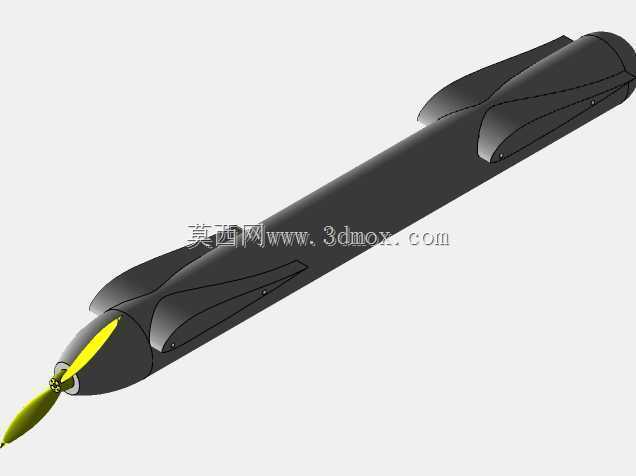

　　结构细节上，机翼与机身的连接采用快拆式插接结构，机翼根部设计有定位销与锁紧卡扣，拆解后整机可以收纳进常规尺寸的设备运输箱，单人就能完成外场作业的转运与组装，不需要额外的吊装或辅助工具。升力旋翼的安装座与机翼承力梁直接连接，旋翼运转产生的拉力直接传递到机身主承力结构，避免长期使用后机翼蒙皮出现受力变形。机头牵引螺旋桨采用后置电机直驱设计，电机安装座与机身主承力框架连接，螺旋桨前方设计有流线型整流罩，既降低飞行阻力，也能避免作业过程中空中飘挂物缠绕螺旋桨引发故障。起落架采用轻量化滑橇式设计，安装在机身下部重心投影位置，垂直降落时能吸收一定的着陆冲击，同时不会在巡航阶段产生过多额外阻力，滑橇的高度设计预留了足够的任务设备安装空间，不会出现起降阶段任务设备触地磕碰的问题。

　　从气动特性来看，串列翼布局相比常规单翼布局，在相同翼展尺寸下能获得更大的有效升力面积，整机低速飞行特性更好，在作业区域需要低速盘旋巡查时，不容易出现失速风险，飞行稳定性更优。机翼的翼型选择了低速高升力翼型，在低亚音速巡航阶段升阻比表现优异，配合动力系统的匹配设计，能在较低的动力输出下维持巡航飞行，进一步提升航时表现。控制舵面分别布置在前后机翼的后缘，垂直起降阶段通过升力旋翼的转速差控制姿态，巡航阶段通过前后机翼的舵面差动配合控制飞行姿态，两种飞行模式的控制逻辑切换设置了平滑过渡区间，避免模式转换阶段出现姿态突变，提升飞行安全性。
