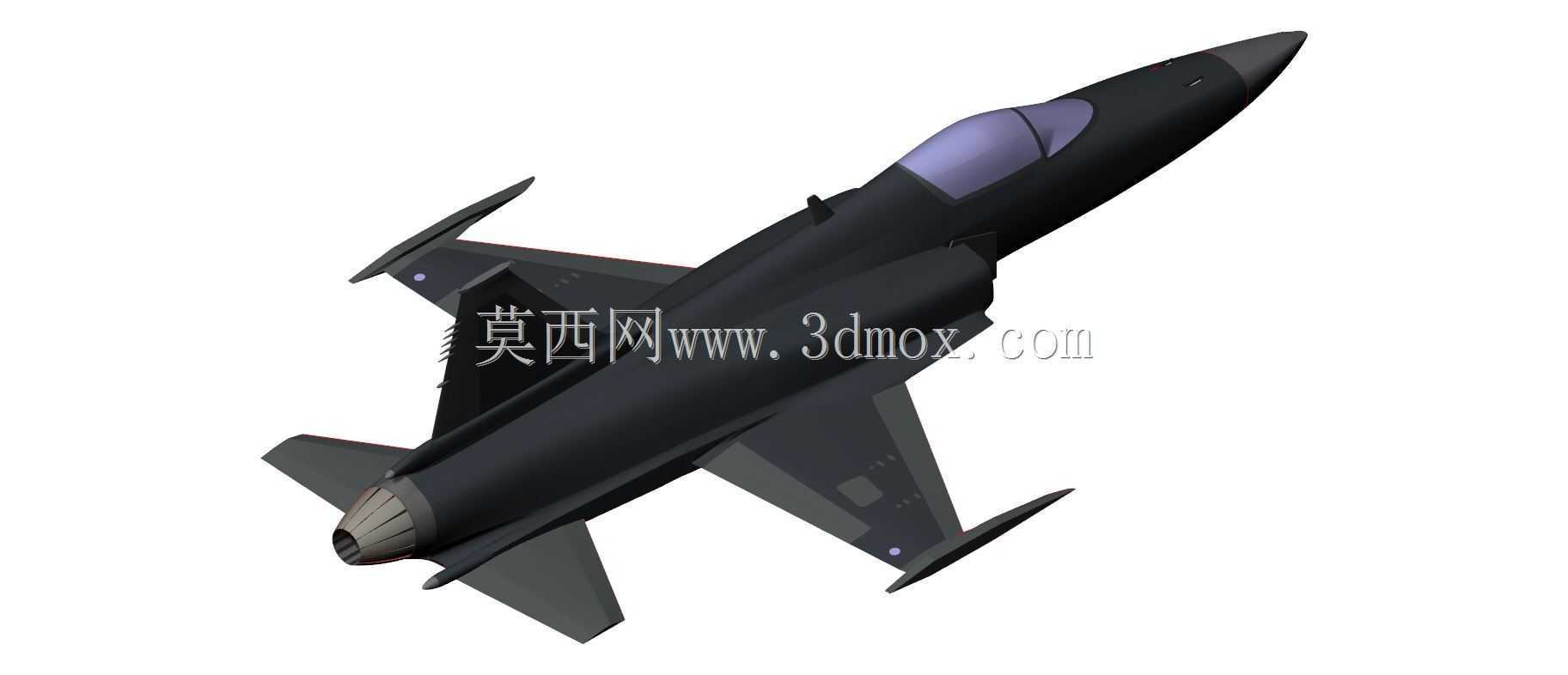

诺斯罗普F-20虎鲨轻型战斗机结构三维模型

　　该模型还原的轻型喷气式战斗机，定位为面向出口市场的高性价比空中作战平台，整体气动布局延续了诺斯罗普系列战机的成熟设计逻辑，采用单发布局、边条翼加单垂尾的常规气动构型，在保证高亚音速与跨音速机动性能的前提下，尽可能压缩整机结构尺寸与生产制造成本。从结构设计角度看，整机采用翼身融合过渡设计，边条从进气道后侧延伸至机翼前缘，在大迎角飞行状态下可拉出稳定脱体涡，为机翼提供额外升力增益，同时降低翼身结合处的气动干扰阻力，这一设计也兼顾了结构强度的连续性，减少翼根处的应力集中点，降低结构疲劳风险。进气道采用两侧半圆形皮托式设计，进气口前缘后掠角度与边条后缘角度匹配，避免大迎角状态下进气道被机身或边条脱体涡遮挡，

　　保证发动机在各种机动姿态下的进气效率，进气道内侧设置有附面层隔道，可将机身表面形成的低能量附面层气流导出，避免其进入发动机造成压气机喘振，这一结构在建模时完整还原了隔道的导流片与泄流腔结构，可直接用于气动仿真的几何前处理。座舱采用整体式风挡加水泡形座舱盖设计，风挡后掠角度符合高速减阻需求，座舱盖凸起高度保证了飞行员360度全向视野，尤其是后向视野范围远超同级别早期战机，座舱内部的弹射座椅安装导轨、仪表板安装框架、操纵杆基座等结构均做了细节还原，可用于座舱人机工程仿真验证。起落架采用前三点式布局，前起落架为双轮结构，布置于进气道下方的承力框位置，转向机构与减震支柱结构完整还原，主起落架为单轮结构，

　　收纳于机翼根部与机身结合处的起落架舱内，起落架舱门的开合铰链、收放作动筒安装位均按照实际结构做了几何表达，可用于起落架收放运动仿真。机翼采用中等后掠角小展弦比梯形翼，机翼前缘设置有全翼展机动襟翼，后缘设置有副翼与襟翼组合操纵面，襟翼作动筒的安装支座、机翼内部的翼梁承力结构位置均在模型表面做了对应标识，尾翼采用全动平尾加单垂尾布局，平尾转轴位置与垂尾安定面的连接结构符合实际受力传递路径，垂尾根部设置有减速伞舱，尾部的尾喷管与发动机加力燃烧室段的衔接结构完整还原，尾喷管的调节片做了分块建模，可用于矢量推力相关的拓展仿真。从安装边界与尺寸适配角度看，整机长度、翼展、机高的比例严格按照实机测绘数据还原，机身截面为近似圆形的截面，

　　最大直径位置位于座舱后方的设备舱段，机翼下表面的挂点位置按照实际武器挂载布局预留了安装接口，可适配副油箱、空空导弹、对地攻击弹药等外挂物的挂载仿真，机身内部的设备舱、燃油舱、发动机舱的分隔结构均按照实际布局做了腔体还原，可用于内部设备布置的干涉检查。该模型可应用于军用航空器结构教学、气动布局方案对比、虚拟仿真训练场景的视景建模、战机结构设计的参考验证等场景，建模过程中对承力结构的位置、气动外形的曲面连续性均做了工程化处理，曲面G2连续覆盖整机主要气动面，无碎面、重叠面等几何错误，可直接导入各类CAE仿真软件开展网格划分工作，也可用于科普展示类的三维交互场景搭建。
