立体棱面苏联红星装饰标识造型

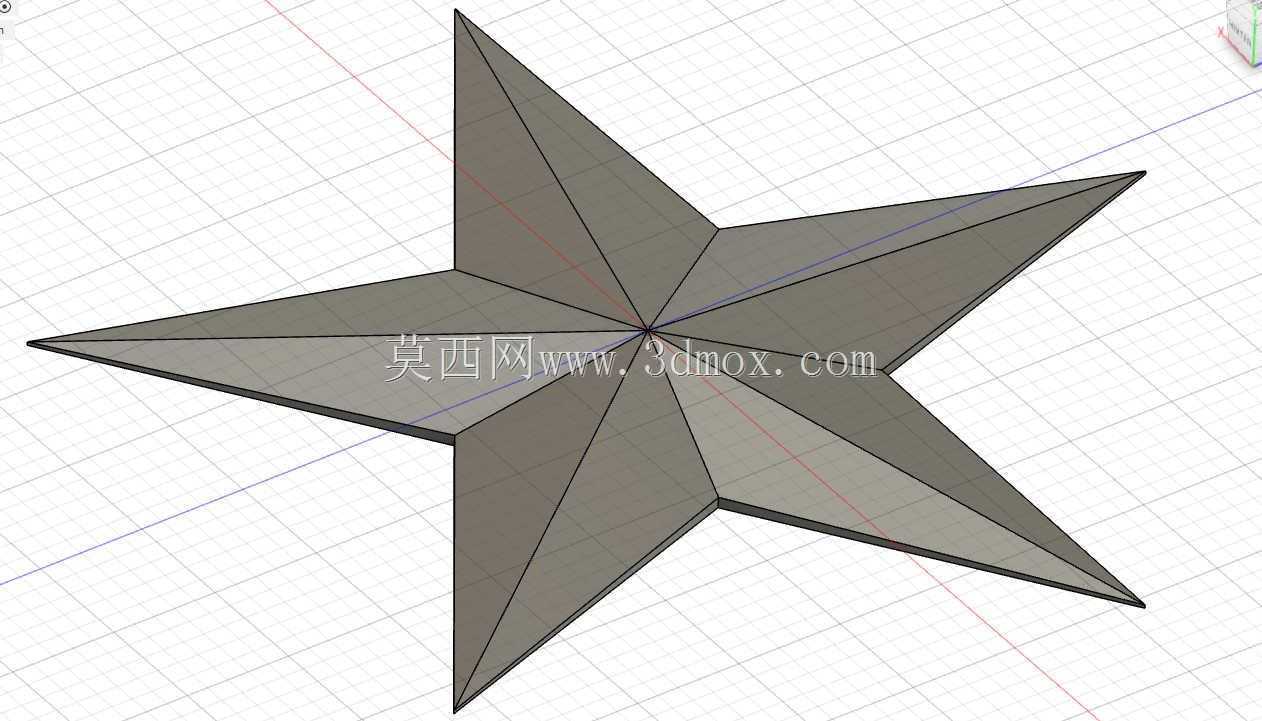

　　这款立体棱面红星造型，最初的设计出发点是为模型套件配套制作立体装饰标识，在实际工程应用场景中，这类立体造型可覆盖多个领域的使用需求：在主题展陈场景中，可作为展墙嵌入式装饰构件、主题展台的立体标识安装件，匹配展陈设备的安装位做固定装配；在文创模型制作领域，可作为比例模型的外置装饰配件，适配不同比例的战车、场景模型的表面装饰需求；在工业设备外观装饰场景中，可作为特种作业设备、主题定制设备的外饰标识件，通过粘接或螺接的方式固定在设备外罩表面，满足定制化外观标识的装配要求。从结构设计思路来看，整个造型采用对称五棱锥拼接结构，以五角星的五个尖角为延伸方向，每个角的棱面都做了等坡度的斜面处理，相邻棱面之间的交线清晰锐利，没有做圆角过渡，

　　以此保证立体造型的棱角感，还原经典红星标识的硬朗视觉特质。建模过程中先绘制平面五角星的基准轮廓，确定五个角的顶点与内凹点的相对位置，保证每个尖角的长度、夹角完全对称，避免出现造型偏移的问题；之后以平面轮廓为基准，向垂直方向做拉伸拔模，每个棱面的拔模角度保持一致，让整个造型的立体深度均匀，从正面观察时每个面的光影过渡自然，不会出现局部过厚或过薄的结构问题。从安装边界与尺寸适配角度来说，这类立体造型可根据实际使用场景做等比例缩放，最小可适配1:72比例的微缩模型配件，此时整体外接圆直径可控制在10mm以内，棱面厚度不小于1mm，保证3D打印或注塑加工时的结构强度，不会出现尖角断裂的问题；当用于展陈场景的大型标识时，

　　可等比例放大至外接圆直径500-800mm，此时背部可预留安装沉孔或粘接平面，方便与墙面、展台面板做固定装配，棱面的拼接处可做无缝处理，保证外观的整体性。在功能特性上，整个造型为实心等厚结构（大型场景使用时可做空心减重处理，背部预留加强筋结构），自身结构强度足够，无论是微缩尺寸的模型配件还是大尺寸的展陈构件，都能满足日常使用的结构强度要求，不会因为轻微磕碰出现棱边缺损的问题。造型的表面为平整棱面，没有多余的凹凸纹理，后续做表面处理时非常方便，可直接做喷漆、电镀、水转印等表面工艺，匹配不同场景的外观需求，比如模型场景中可做哑光红漆处理，展陈标识可做金属烤漆或镀金处理，设备外饰可做与设备外壳同色的喷涂处理。在实际建模校验过程中，

　　需要重点核对五个尖角的对称度，每个尖角的长度误差控制在0.1%以内，相邻两个尖角的夹角保持72度恒定，避免出现造型歪扭的问题；同时要校验棱面之间的相交线是否完全闭合，没有破面或重叠面，保证模型导入各类建模软件、切片软件时不会出现拓扑错误，能够直接用于后续的加工生产或渲染出图。另外，造型的背部可根据安装需求做适配调整，如果是粘接安装，可将背部做平面处理，增大粘接接触面积，保证粘接牢固度；如果是螺接安装，可在背部中心位置预留对应规格的螺柱安装孔，孔深不超过造型整体厚度的三分之二，避免从正面透孔影响外观效果。这类立体标识造型在实际使用中，不需要额外做活动结构，整体为一体式结构，加工难度低，无论是采用FDM3D打印、光固化3D打印，还是采用注塑、金属铸造等工艺，都能快速成型，不需要复杂的后处理工序，能够快速适配不同批量的生产需求。
