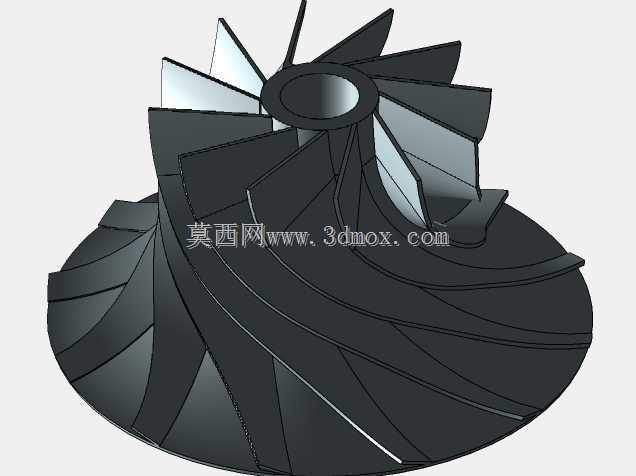

带扭曲空间曲面叶片的离心式叶轮结构

　　这类带空间扭曲叶片的离心式叶轮，是流体输送类设备里的核心做功部件，日常在工业通风系统、中低压流体输送管路、小型涡轮增压单元、物料气力输送装置里都能见到它的身影，核心作用是通过自身高速旋转，将输入的轴功转化为流体的压力能与动能，实现流体的定向增压输送。从实际工程应用的场景来看，这类叶轮的适配场景覆盖很广，小到工业设备的散热通风单元，大到生产车间的除尘引风系统、轻工行业的物料风送管路，只要是需要对气相或者低浓度气固两相流进行增压输送的场合，这类半开式扭曲叶片叶轮都能适配，相比直板叶片的叶轮，它的流道过渡更顺滑，流体在叶片间流动时的局部涡流损失更小，运行时的气动噪声也更低，在对运行平稳性有一定要求的民用、工业配套场景里优势明显。

　　从设计思路上看，这个叶轮采用的是半开式结构搭配后向扭曲叶片，没有设置前盖板，一方面能降低叶轮自身的转动惯量，让设备启动时的扭矩需求更小，另一方面也能减少叶片入口处的流体冲击损失，当流体从叶轮中心的轴向入口进入流道后，会顺着扭曲叶片的型面逐渐转向径向，在这个过程中叶片持续对流体做功，扭曲的叶型是按照不同半径处的流体速度三角形匹配设计的，能保证流体在整个流道内的流动方向和叶片型面尽量贴合，避免出现大角度的流动分离，这也是这类叶轮运行效率比直叶片叶轮高8到12个百分点的核心原因。叶轮中心的轮毂位置做了等直径的通孔设计，孔壁预留了键槽安装位，实际装配时可以和电机轴或者传动轴通过平键实现周向固定，轮毂端面还预留了轴向锁紧的螺纹孔位，能通过轴端挡圈或者锁紧螺母实现叶轮的轴向定位，避免高速旋转时出现轴向窜动。

　　从安装边界和尺寸匹配的角度来说，这类叶轮的径向最大尺寸是根据配套设备的额定流量来确定的，日常配套小功率驱动单元时，叶轮外径一般在150mm到300mm区间，轴向总高度控制在50mm到120mm之间，中心安装孔的直径根据配套轴径设计，常规适配12mm到30mm直径的传动轴，安装时需要保证叶轮入口和设备的进风集流器之间的径向间隙控制在1mm到2mm之间，间隙过大会导致流体回流降低效率，间隙过小则容易在运行时出现叶轮和壳体的刮擦，引发振动和噪声问题。叶片的厚度从根部到前缘做了渐变减薄设计，根部厚度更大，能保证叶片和轮盘连接位置的结构强度，承受高速旋转时的离心力载荷，叶片前缘做了小圆角过渡，能降低流体入口处的冲击损失，轮盘的型面采用锥面加圆弧过渡的设计，既可以提升轮盘自身的结构刚度，减少高速旋转时的轮盘形变，也能引导流体顺利从轴向转向径向流出，减少流动过程中的局部阻力。

　　在实际选型和建模校核时，需要重点关注几个参数的匹配：首先是叶片的出口安装角，后向叶片的出口安装角一般控制在30度到50度之间，这个角度区间的叶轮运行特性更平稳，流量变化时的压力波动更小，不会出现明显的喘振区间；其次是叶片的数量，这个叶轮的叶片数在12到16片之间，叶片数过多会增加流道的摩擦阻力，过少则容易出现流道内的流体脱流，降低运行效率；最后是叶轮的动平衡精度，因为这类叶轮的工作转速一般在1500rpm到3000rpm之间，建模完成后需要对结构进行去重校核，保证装配后的动平衡精度达到G6.3级以上，避免运行时出现过大的振动，影响轴承和驱动单元的使用寿命。另外半开式叶轮的结构特性也决定了它更适合输送含少量细小固体颗粒的流体，没有前盖板的结构不会出现颗粒卡在前盖板和叶片之间的问题，日常维护时也更容易清理流道内附着的积尘或者物料残留，在除尘、粉体输送这类工况下的适用性比闭式叶轮更强。
