双轴可调模型火箭支撑转向云台结构

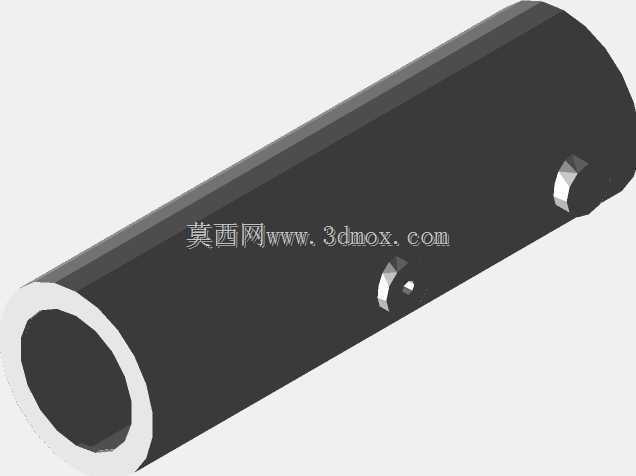

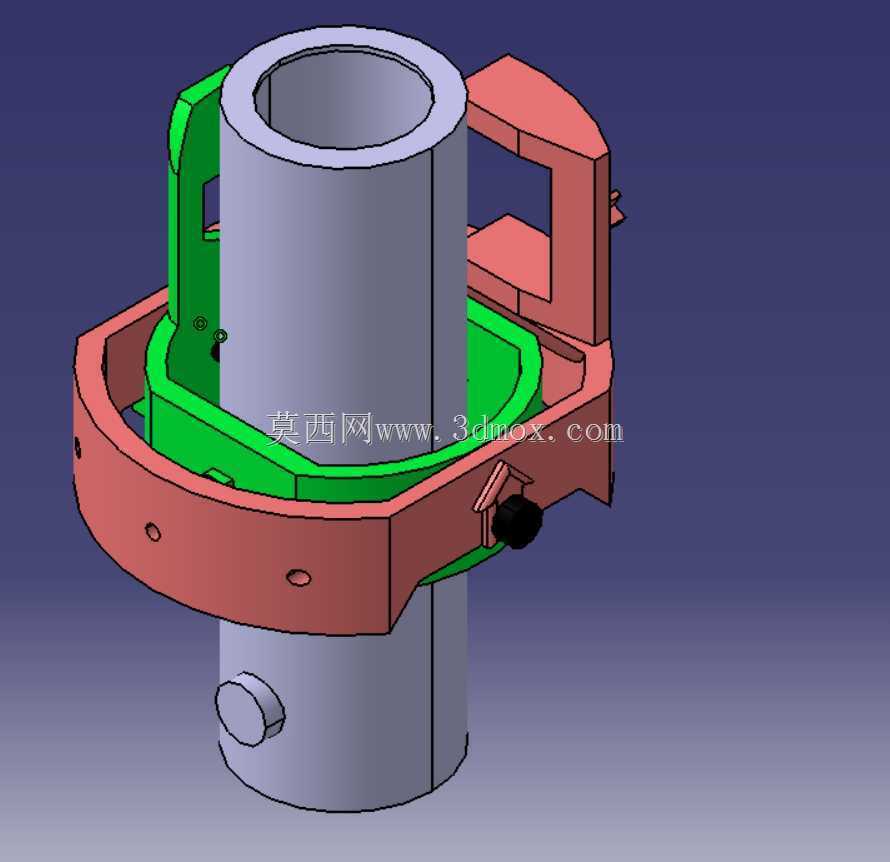

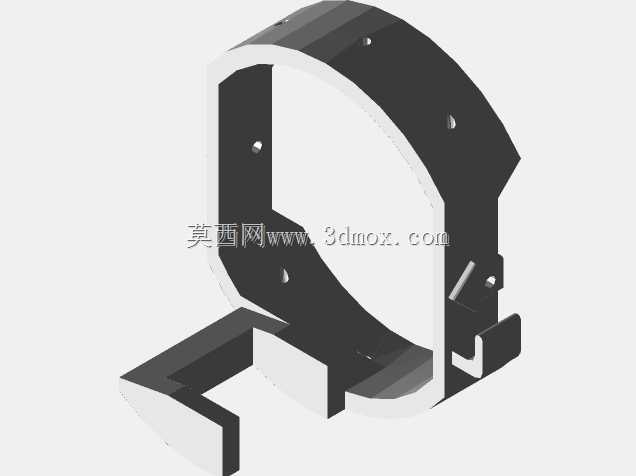

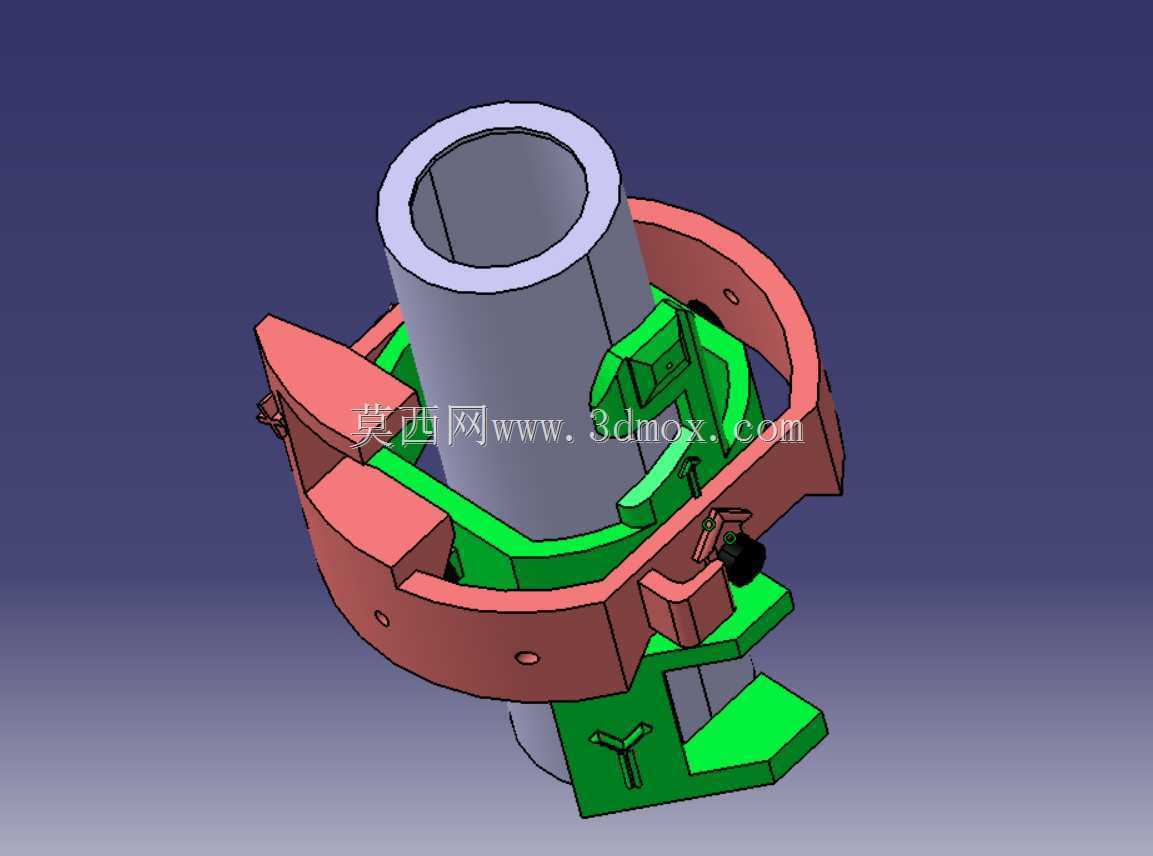

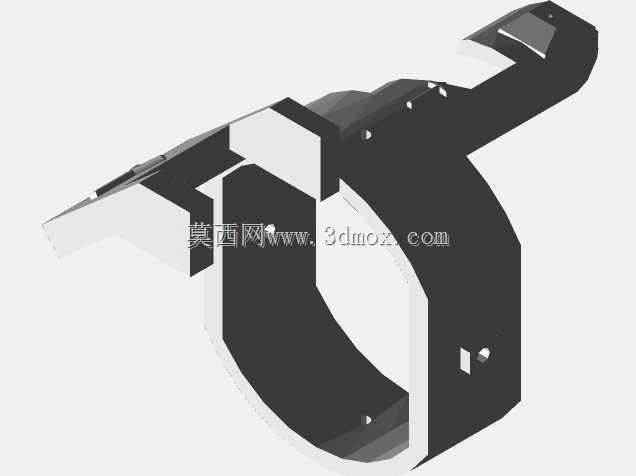

　　这套云台结构主要服务于模型火箭的地面测试与发射姿态调整场景，在航模试验、小型火箭原理验证环节，能够替代固定发射架实现发射角度的灵活调整，适配不同发射弹道的初始角度设定需求，也可用于高校航天相关专业的教学演示场景，让学生直观理解火箭发射姿态调整的机械逻辑。从结构组成来看，整套机构分为内万向节、外万向节与驱动气缸三个核心部分，内万向节直接与火箭箭体的圆柱段配合，通过侧面的锁紧旋钮实现箭体的快速装夹，旋钮采用滚花设计，徒手即可完成锁紧操作，无需额外工具，适配试验环节频繁拆装箭体的使用需求。外万向节作为承载框架，承担整个内节与箭体的载荷，框架采用环形抱箍式结构，两侧预留的铰接耳轴分别连接俯仰调节与方位调节的铰接点，耳轴位置做了加厚处理，

　　避免反复调整过程中出现应力集中导致的结构变形。驱动气缸布置在框架侧方，缸体端铰接在外框架的延伸支架上，活塞杆端连接内万向节的侧部凸台，通过气缸的伸缩动作推动内万向节绕铰接轴转动，实现俯仰角度的连续调整，气缸行程覆盖0到35度的俯仰调节范围，满足多数模型火箭的发射仰角需求。方位调整则依靠外框架与底部基座的回转配合实现，基座与外框架之间设置有耐磨衬套，降低转动过程中的摩擦阻力，侧方设置的锁紧旋钮可在方位角度调整到位后完成锁止，避免发射过程中出现角度偏移。设计过程中优先考虑了装夹的兼容性，内万向节的内孔直径按照常用模型火箭的箭体直径区间做了适配，可通过更换不同厚度的弧形垫片适配直径在一定范围内浮动的箭体，无需重新加工整套夹持结构。

　　安装边界方面，整套云台的底部基座设置有三个均匀分布的安装孔，可通过螺栓固定在地面发射台或者试验台架上，安装孔的孔距按照通用试验台的T型槽间距设计，无需额外加工转接板即可完成固定。外框架的最大回转直径控制在合理范围内，调整过程中不会与周边的发射辅助设备产生干涉，侧方伸出的气缸与支架整体不超出外框架的最大回转包络，避免方位转动时出现磕碰。结构的受力路径经过反复优化，火箭发射时的初始后坐力通过内万向节直接传递到外框架，再通过外框架的环形结构均匀分散到底部基座，不会让驱动气缸承受额外的冲击载荷，气缸的铰接位置设置有缓冲间隙，发射瞬间的冲击力不会直接作用在气缸活塞杆上，有效延长驱动部件的使用寿命。俯仰调节的铰接点位置经过重心匹配设计，

　　当箭体重心落在铰接轴线上时，气缸仅需提供很小的推力即可完成角度调整，降低了对气缸输出力的要求，也让角度调整过程更加平稳，不会出现重心偏移导致的点头现象。所有转动配合面都预留了润滑脂填充槽，长期户外使用时可定期填充润滑脂，避免沙尘进入配合面导致转动卡滞。外露的锁紧部件都采用了防松设计，旋钮内部设置有弹簧垫圈，试验过程中即使存在发动机振动也不会出现锁紧松脱的问题。整套结构没有采用复杂的异形曲面，所有零部件都可通过常规的铣削、车削加工完成，加工门槛低，普通的机加工车间即可完成整套零件的制作，后期维护更换零件也十分方便，不需要定制特殊的非标配件。
