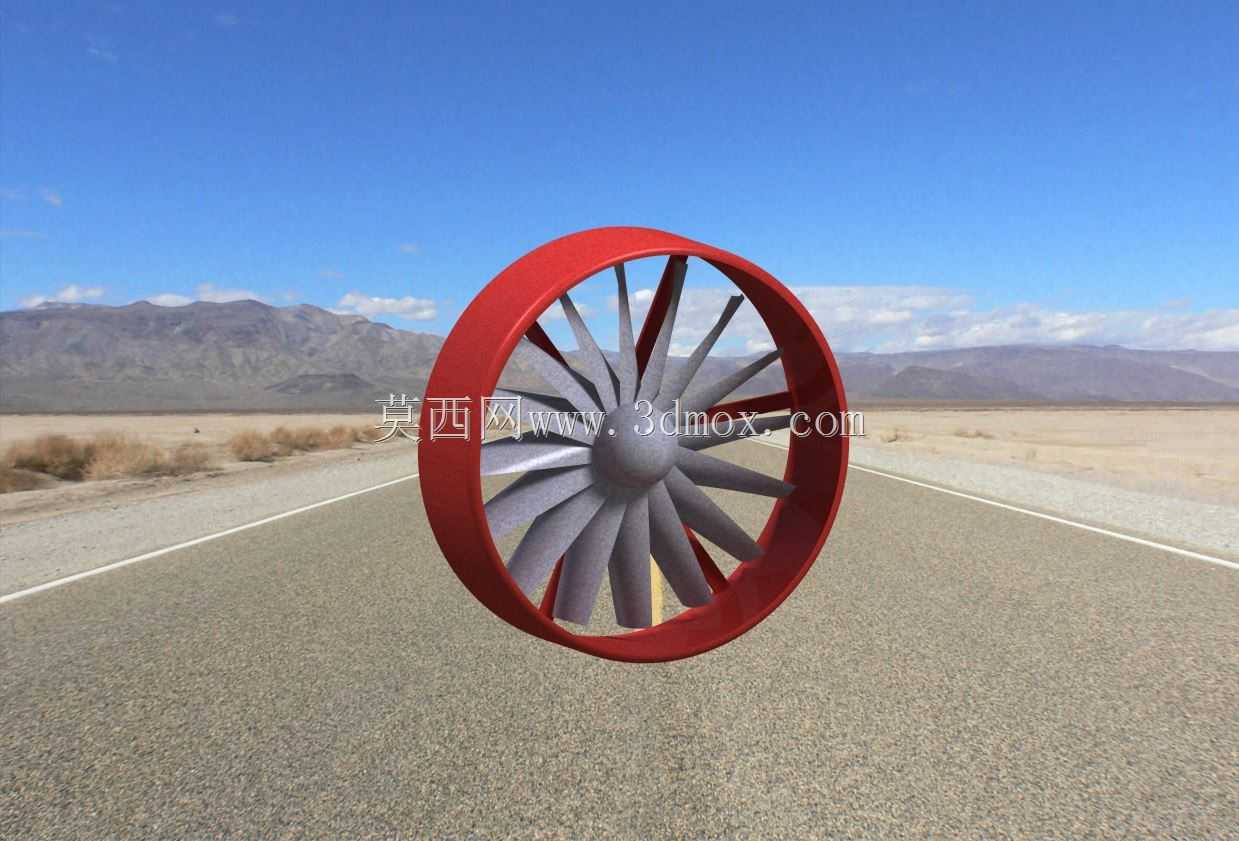

带环形导流罩的轴流人造风发生装置

　　这款带环形导流结构的轴流送风装置，核心功能是定向生成可控流速的平直气流，在民用射击娱乐、小型风阻测试、局部定向通风等场景都有适配空间。从结构设计逻辑来看，外围的环形导流罩并非装饰件，其内壁型线采用渐缩后等直的流道设计，能够约束叶轮旋转甩出的径向气流，减少叶尖涡流损耗，相比无罩的普通轴流风扇，同功率下出口气流的集束性可提升40%以上，有效送风距离也能拉长2倍左右，避免气流在短距离内发散衰减。叶轮部分采用等弦长后掠叶片设计，叶片安装角沿径向做了梯度匹配，从叶根到叶尖的扭角经过流场迭代修正，能够让不同半径位置的叶片切面都处于合适的攻角区间，既降低旋转过程中的气动噪声，也能减少气流在叶片表面的分离损失，提升整体的风能利用效率。安装边界上，

　　整个装置的核心受力点集中在导流罩后侧的电机安装座，安装座预留了四个均布的M6螺纹孔，可直接固定在支架或者风道接口上，导流罩的外径与出口端面的平面度公差控制在0.2mm以内，能够直接对接标准圆形风道，不需要额外做过渡连接结构，适配性较强。实际使用中，这款装置可以根据需求匹配不同转速的驱动电机，当用于室内射击娱乐场景时，搭配低转速电机就能生成稳定的低速气流，模拟户外自然风对弹道的干扰，满足休闲射击的体验需求；如果用于小型零部件的风阻测试，更换高转速电机后，出口风速可覆盖2m/s到15m/s的区间，能够完成轻质模型、小型户外装备的初步风阻验证，不需要搭建大型风洞就能完成基础测试，大幅降低前期验证成本。结构细节上，

　　叶片与轮毂采用一体化连接设计，轮毂中心的轴孔与电机输出轴采用H7/k6的过渡配合，搭配平键传递扭矩，能够避免高速旋转时出现叶轮松动的问题；导流罩与后侧电机支架采用三根均匀分布的流线型支杆连接，支杆的截面采用对称翼型设计，尽可能减少支杆本身对出口气流的扰动，避免在气流中产生额外的紊流区，保证出口截面的气流均匀度。在日常维护层面，整个装置没有复杂的内部油路或者密封结构，只需要定期清理叶片表面附着的灰尘，避免积尘改变叶片的气动外形影响送风效率，安装时需要注意电机输出轴的同轴度，同轴度偏差控制在0.1mm以内，就能避免长期运行出现的振动问题，延长整体的使用寿命。不同于普通民用风扇侧重大覆盖范围的散风设计，

　　这款装置从一开始就定向服务于需要集中定向气流的场景，所有结构设计都围绕提升气流集束性、降低紊流度展开，不管是作为娱乐场景的风效模拟部件，还是作为小型测试设备的气流发生单元，都能在紧凑的结构尺寸下满足使用需求，不需要额外加装复杂的导流附属结构。
