小型尾翼式探空火箭结构设计方案

　　在民用探空、高校航模赛事、青少年科创实践场景中，这类小尺寸尾翼式火箭是应用频次极高的载体，区别于大型运载火箭的复杂分系统设计，该类产品核心需求是在有限尺寸约束下，保证飞行过程的气动稳定性、结构可靠性，同时兼顾加工装配的便捷性，适配业余制作、小批量试制的加工条件。

　　从实际用途来看，该结构可搭载轻量型温湿度采集模块、微型气压传感器、低空影像采集装置，完成数百米高度范围内的近地大气参数采集、航拍摄影任务，也可作为航模竞赛的参赛载体，完成定点着陆、载荷投送等竞赛科目，部分场景下还可作为气象部门临时补点观测的低成本投放载体，替代部分昂贵的专业探空设备，降低短周期、小范围观测的成本投入。

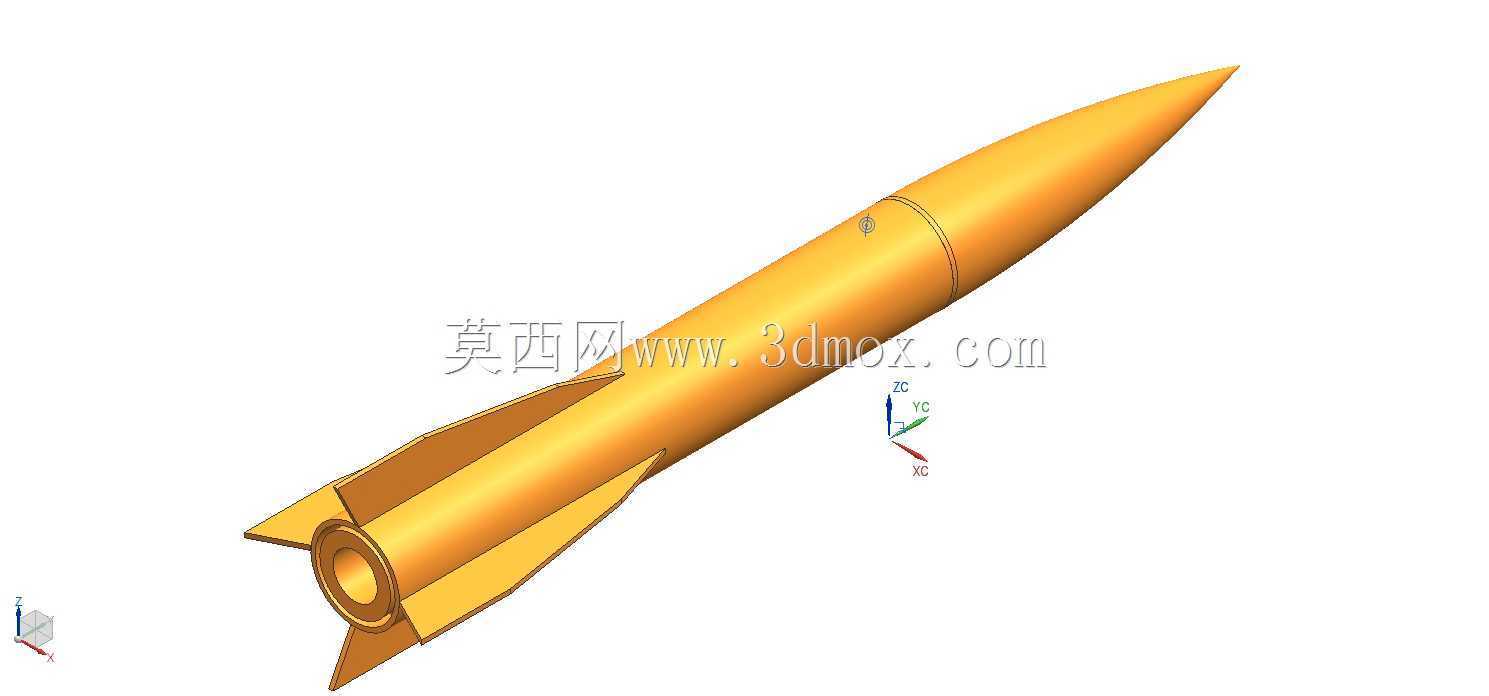

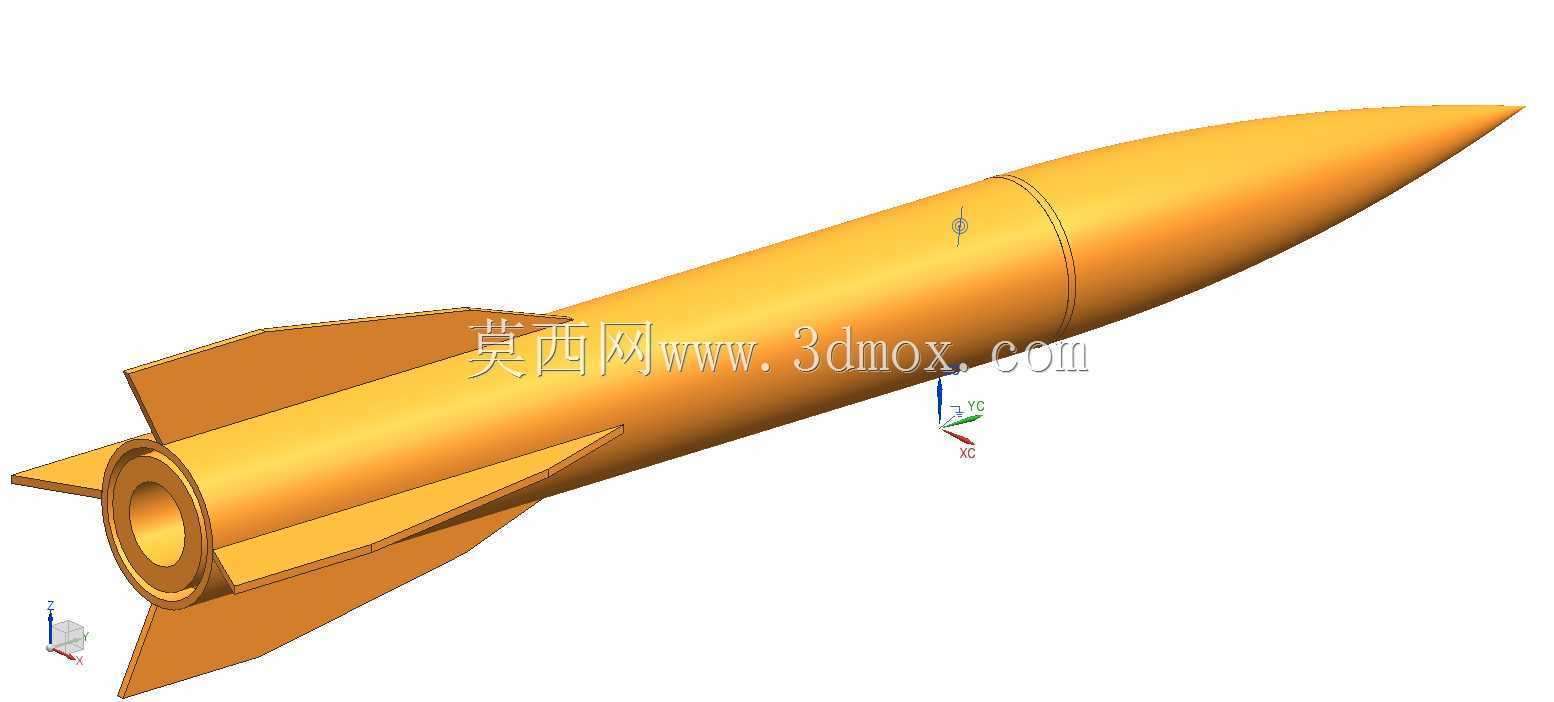

　　功能特性层面，该结构采用头锥-箭体-尾翼-喷管段的分段式设计，各段通过止口定位配合，既保证装配同轴度，也便于内部载荷舱、动力段的快速拆装更换；四片对称布置的后掠式尾翼，能够在飞行速度处于亚音速区间时提供足够的稳定力矩，避免箭体出现滚转、偏航失稳的问题，尾翼与箭体采用一体化粘接+定位槽嵌装的连接形式，无需额外复杂紧固件，在保证连接强度的同时减少装配工作量；尾部喷管段采用收敛式内型面，能够适配常规固体燃料药柱的燃气排出需求，喷管端面与箭体轴线垂直度控制在合理范围内，减少推力偏心带来的飞行轨迹偏移。

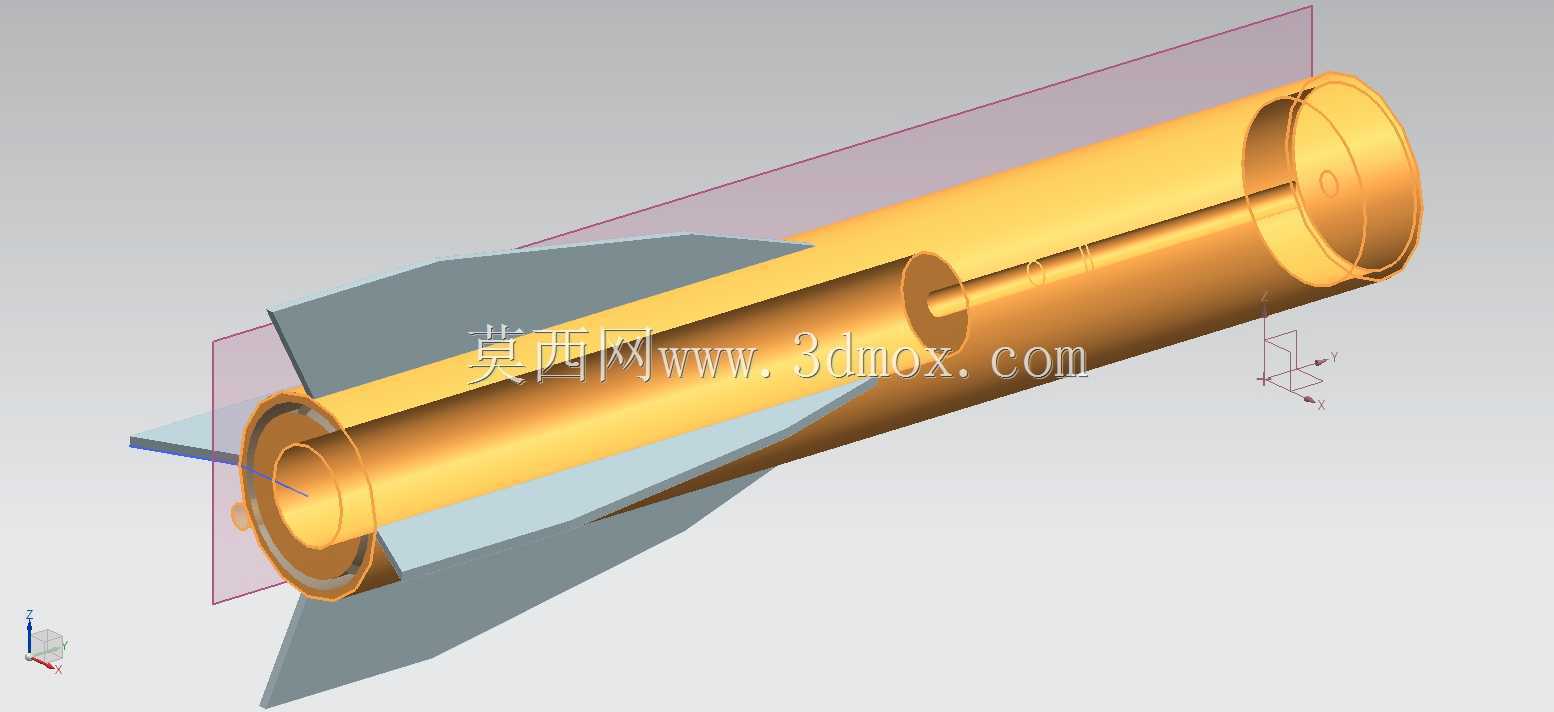

　　设计思路上，整体遵循等直径箭体的经典气动布局，头锥采用抛物线型母线修形，相比锥形头锥能够有效降低亚音速飞行时的压差阻力，头锥与箭体的衔接处做光滑过渡处理，避免台阶带来的额外气动干扰；尾翼的后掠角度、展弦比经过反复校核，在保证稳定裕度的前提下，尽可能减小翼面面积，降低飞行过程中的结构载荷与空气阻力；箭体内部分为三个舱段，头锥内部预留载荷安装空间，中部箭体为动力舱，可适配标准尺寸的固体燃料发动机，尾部为尾翼安装座与喷管定位段，各舱段的重量分配经过重心配平计算，确保火箭在满燃料状态下的重心位于压心之前，满足静稳定飞行的基本要求。

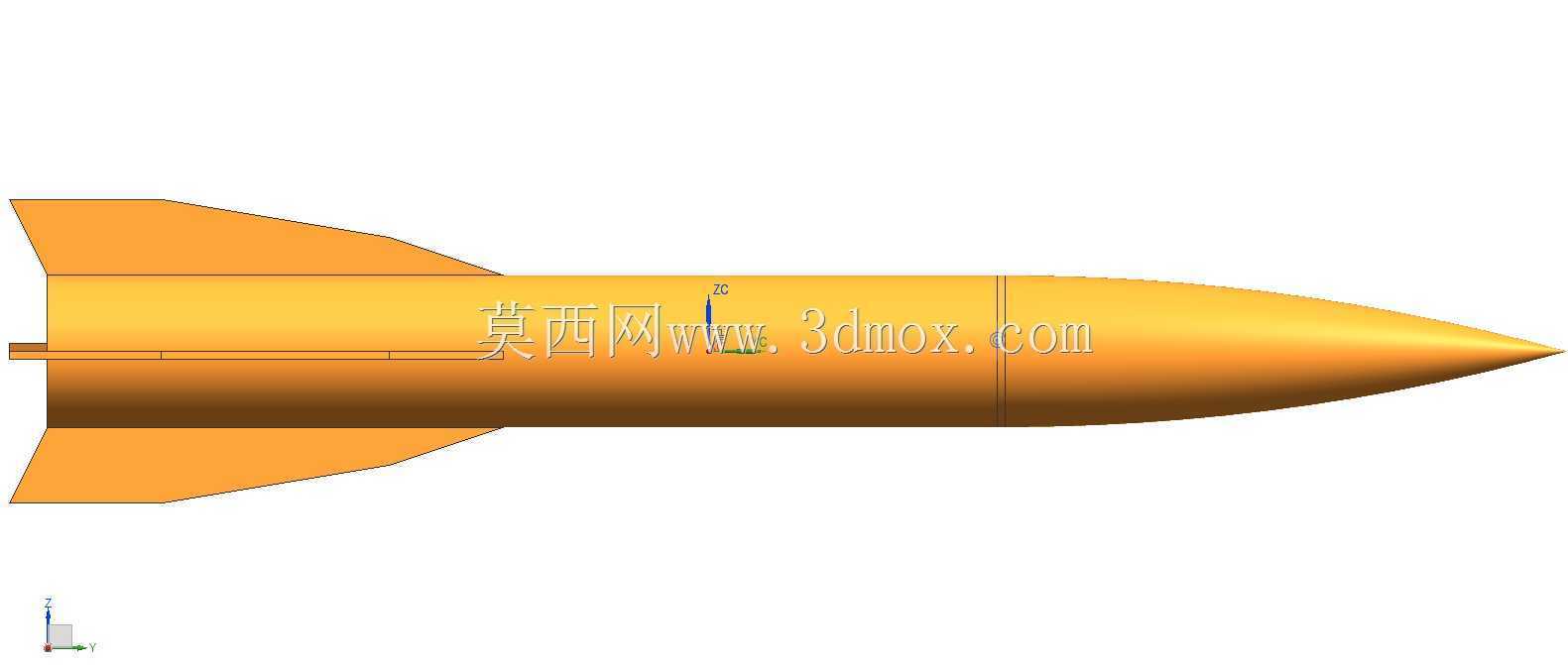

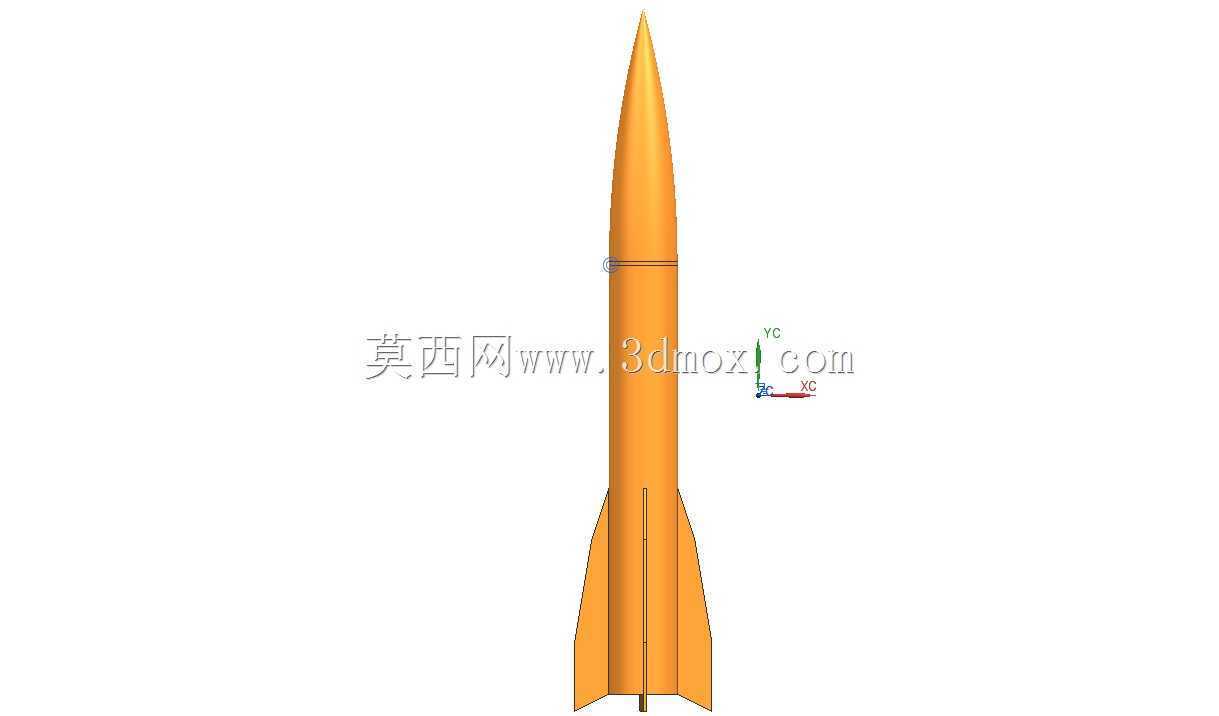

　　外形尺寸与安装边界方面，该火箭整体高度为400mm，箭体主体直径为20mm，属于典型的小尺寸探空火箭规格，外轮廓最大直径出现在尾翼外端，整体包络尺寸能够适配常规的发射导轨安装需求，发射时无需定制大尺寸发射装置；箭体壁厚度根据不同舱段的受力情况做差异化设计，动力段壁面厚度略大于载荷段，既能够承受燃料燃烧时的内部压力与高温燃气冲刷，也能尽可能控制整体结构重量，提升飞行高度上限；内部载荷舱的有效安装直径与箭体内径一致，可容纳直径不超过18mm的微型采集设备，载荷安装位置设置有定位凸台，可通过扎带、轻质泡棉胶完成载荷固定，避免飞行过程中载荷移位影响重心位置；尾翼的安装位置距离箭体尾部端面有一定距离，能够避免发射时尾焰直接冲刷翼面根部，降低高温对连接结构的强度影响，同时尾翼外缘距离箭体轴线的尺寸经过控制，发射时不会与发射导轨发生剐蹭，保证出架过程的顺畅性。

　　从加工适配性来看，该结构的所有曲面均为回转面与平面组合，箭体、头锥、喷管段均可通过普通车床加工完成，尾翼可通过薄板切割后修形获得，无需五轴加工等复杂工艺，普通机加工车间甚至具备条件的科创实验室都能完成样件制作，加工门槛较低，便于设计方案的快速迭代与实物验证；结构选材上可根据飞行速度与动力大小选择ABS塑料、轻质铝合金或者玻璃钢材质，不同材质对应的加工工艺略有差异，但三维模型的尺寸基准统一，更换材料时无需调整整体结构尺寸，仅需根据材料强度校核结果微调局部壁厚即可。
