可扩展模块化立方体卫星框架结构设计

　　这套模块化立方体卫星框架结构，主要面向微纳卫星的快速集成与迭代研发场景，适配高校航天科研团队、商业微小卫星研发单位的原型验证与载荷搭载需求，可作为单星基础承载结构，也可通过标准化接口实现多单元拼接，满足不同载荷量级的卫星组装需求。从实际工程应用角度看，这类框架结构是立方体卫星的核心承载基体，需要承担星载电路板、传感器、电源模块、通信组件等所有内部载荷的固定与防护作用，同时要满足发射阶段的抗振动、抗冲击力学要求，以及在轨运行阶段的结构稳定性、热变形适配性需求。

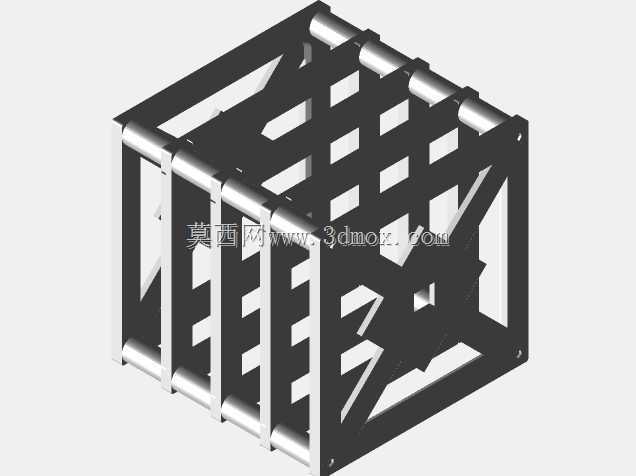

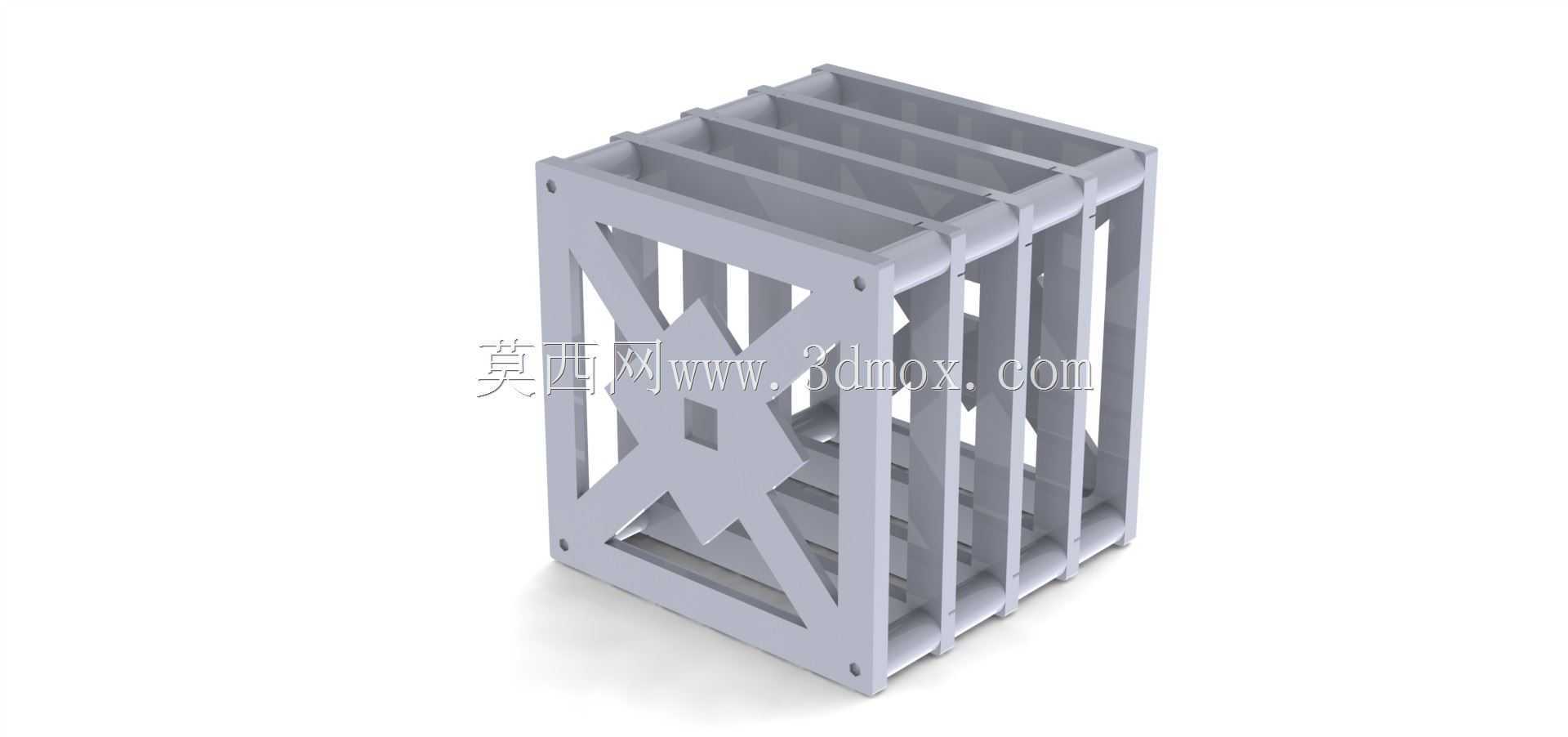

　　设计思路上，整套结构采用全对称镂空框架构型，主体由多根平行布置的纵向支撑立柱与横向连接肋板拼接组成，相邻框架单元之间通过贯穿式连接杆实现对接，连接位置预留了统一的销轴安装孔位，无需复杂的定制连接件即可完成多单元的快速栓接组合，单单元结构可以独立作为1U规格立方体卫星的承载基体，多个单元沿任意轴向拼接后，可快速组成2U、3U乃至更大规格的卫星结构，适配不同尺寸的载荷安装需求。框架的侧板采用一体化镂空成型设计，在保证结构刚度的前提下尽可能去除非承载区域的材料，有效降低整体结构自重，镂空区域同时兼顾了内部载荷的散热通路预留、星载传感器的探测窗口避让需求，侧板上预留的多个凸台安装位，可直接固定PCB板、电池组、姿控组件等星载部件，无需额外设计转接支架，减少整体装配环节的零件数量。

　　从安装边界来看，单单元框架的外轮廓严格遵循立方体卫星的通用尺寸规范，各边的形位公差控制满足航天结构的装配精度要求，相邻单元对接时，连接杆与安装孔的配合间隙经过合理设计，既保证拼接时的装配顺畅性，又能避免连接后出现结构窜动，框架上所有的安装孔位均采用统一的孔径规格，适配航天领域通用的微型紧固件，无需定制特殊规格的螺丝即可完成全结构装配。结构的所有棱边均做了倒角处理，避免装配过程中出现锐边划伤操作人员、损坏星载线缆绝缘层的问题，同时也能减少发射阶段的应力集中风险，提升结构整体的抗疲劳性能。

　　功能特性方面，这套结构充分考虑了微小卫星研发的低成本、快迭代需求，所有零件均采用无复杂倒扣的构型设计，可直接通过FDM或光固化3D打印工艺快速制作原型，也可通过机加工方式使用铝合金、钛合金等航天常用金属材料制作正式飞行件，不同工艺制作的零件具备完全一致的安装接口，可实现原型验证阶段到正样生产阶段的无缝切换，无需重新调整结构设计。结构的模块化设计允许研发团队根据载荷需求灵活调整框架的拼接数量与排布方向，比如需要搭载大尺寸光学载荷时，可沿载荷光轴方向拼接多个单元预留足够的安装空间，需要搭载多组分布式传感器时，可在不同单元的对应位置预留探测窗口，无需对基础框架结构做大规模修改，大幅缩短卫星结构的研发周期。

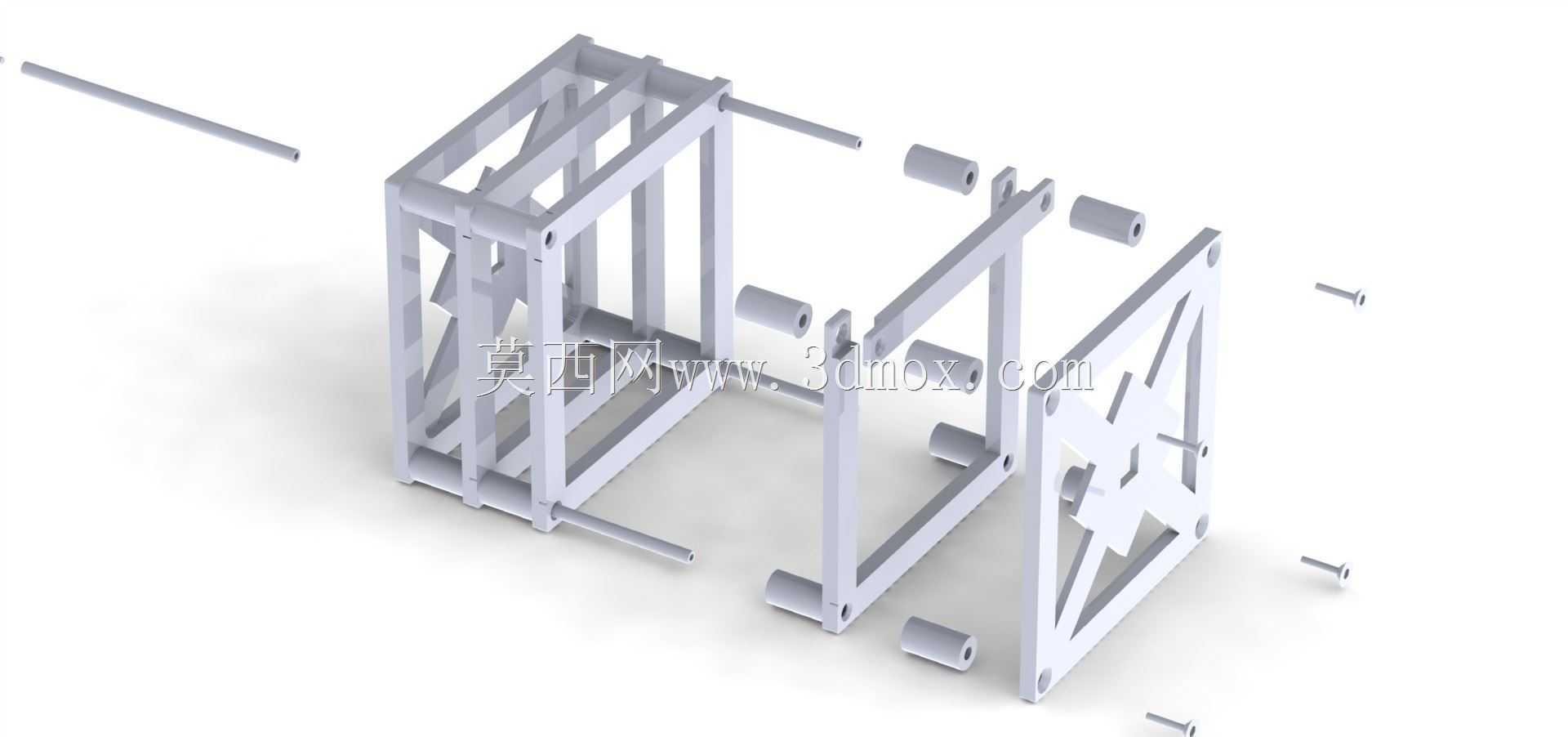

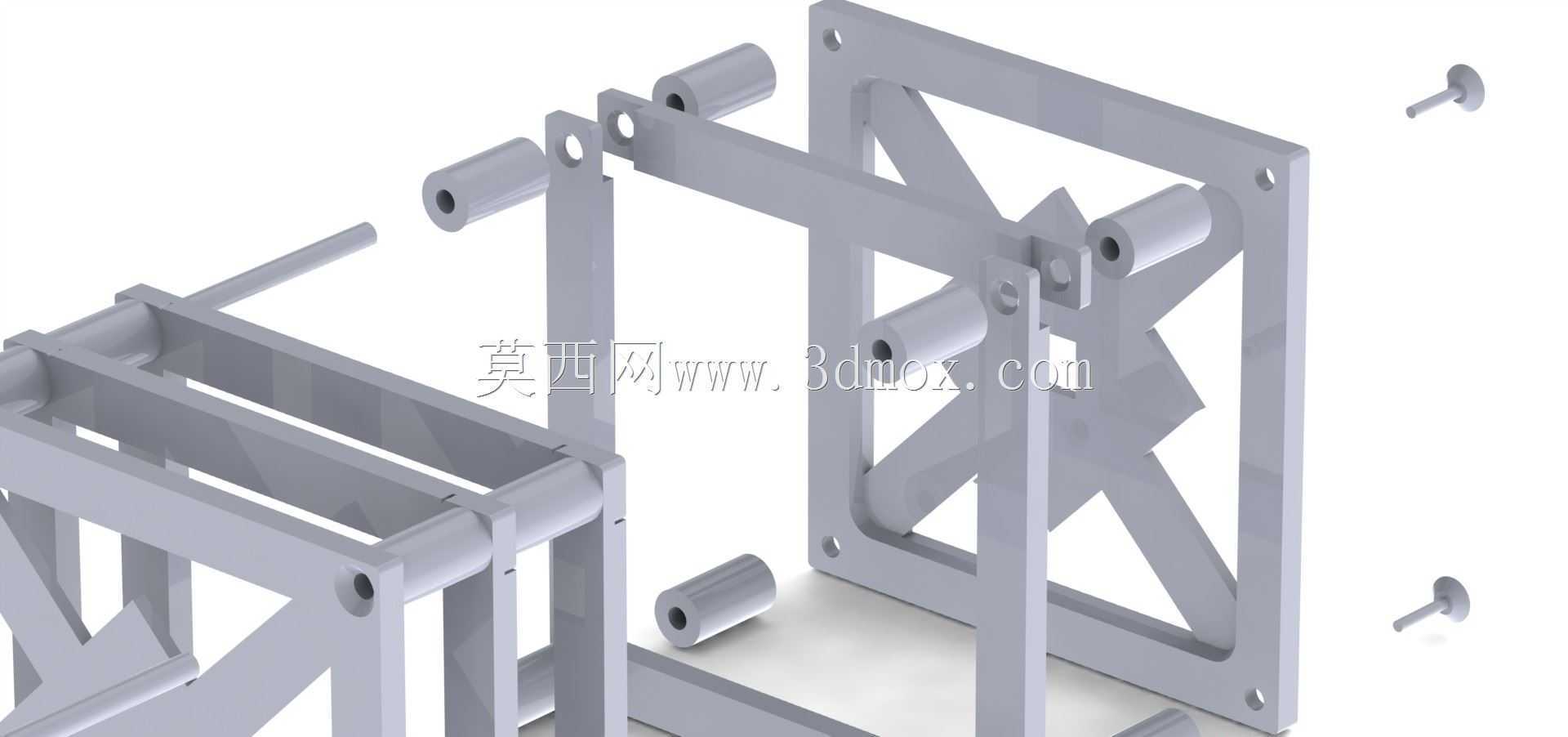

　　在实际装配流程中，这套框架的组装顺序具备很高的灵活性，既可以先完成单侧侧板的零件安装，再依次拼接纵向支撑柱与另一侧侧板，也可以先组装整体框架再从侧面装入各个载荷模块，适配不同研发团队的装配习惯。框架上预留的穿线孔位统一规划了走线路径，可将电源线、信号线沿支撑柱内侧布置，避免线缆与活动部件、结构锐边产生摩擦，提升整星的布线可靠性。对于需要进行结构力学试验的原型件，这套框架的对称构型可以很方便地安装到振动试验台的工装上，无需设计专用的试验转接夹具，降低试验环节的准备成本。

　　从工程实用性角度出发，这套结构的所有易损部位均做了局部加厚处理，比如连接杆的插接位置、紧固件的安装孔位，在多次拆装、反复试验的过程中不容易出现滑牙、开裂等问题，适合研发阶段的多次迭代调整。框架的镂空设计除了减重之外，也为整星的热控设计预留了足够的操作空间，研发团队可以根据热仿真结果在框架的对应位置粘贴加热片、隔热层或者散热片，不会被实体结构遮挡影响热控效果。对于多单元拼接的组合结构，各单元之间的连接位置具备足够的连接刚度，在发射阶段的过载环境下不会出现单元之间的相对位移，保证内部载荷的位置精度满足设计要求。
