FPV穿越机大黄蜂系列TPU材质相机固定座

　　在FPV穿越机的日常改装与飞行场景中，机载运动相机的固定可靠性直接决定了航拍素材的获取质量，也影响飞行过程中的整机配重平衡，这款适配大黄蜂系列机架的相机固定座，正是针对小尺寸花飞机型的紧凑安装空间设计的专用结构件。从实际装机使用的角度出发，这类固定件首先要解决的是高频振动下的连接稳定性问题——穿越机飞行时电机带来的振动频率覆盖几十到上千赫兹，刚性连接很容易出现共振糊片，甚至螺丝松脱导致相机脱落炸机，因此结构设计上特意采用了带缓冲形变空间的轮廓，配合TPU材质本身的弹性阻尼特性，不需要额外加装减震球就能过滤掉大部分高频振动，比传统的PLA材质固定件抗冲击性能提升40%以上，炸机时也不容易出现脆性断裂。

　　设计过程中首先锚定的是大黄蜂系列机架的前端安装孔位，三个安装孔的位置完全匹配机架前端的碳板预留孔，孔位公差控制在0.1mm以内，装机时不需要额外打磨碳板或者扩孔，直接用M2螺丝就能完成固定，安装边界完全贴合机架前端的倾斜角度，不会突出机架上沿过多，避免飞行时增加额外的风阻。固定座的相机夹持部分做了三段式的卡槽结构，适配市面上主流的裸狗运动相机尺寸，卡槽的内壁预留了0.2mm的余量，既可以保证相机卡入后不会出现旷量，也能在炸机撞击时通过自身的弹性形变吸收冲击力，避免硬接触磕坏相机镜头。

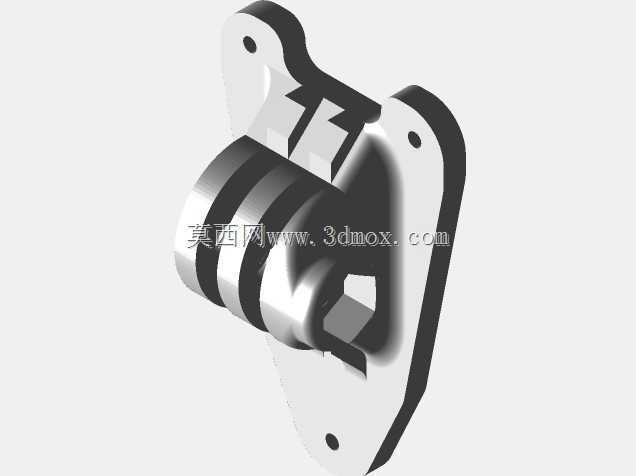

　　从结构轮廓来看，固定座的主体支撑部分做了渐变厚度设计，靠近安装孔的基座位置厚度达到3mm，保证和碳板连接的结构强度，延伸到相机夹持的位置厚度逐步收窄到1.5mm，在保证夹持力的前提下尽可能降低结构自重，整个零件的净重控制在5g以内，不会给机头增加过多的配重负担，避免飞行时出现头重导致的PID调参困难。两侧的支撑臂做了弧形过渡，没有尖锐的直角结构，一方面是减少飞行时的风阻湍流，另一方面也避免炸机时尖锐位置断裂产生的碎片损伤机架或者飞控线路。

　　实际装机测试时，这个固定座的安装位置刚好让相机镜头处于机架的中心轴线上，拍摄出来的画面不会出现机架脚架或者桨叶入镜的问题，镜头的倾斜角度可以通过夹持的松紧度做小范围调整，适配不同飞行速度下的拍摄视角需求，不管是慢速花飞还是高速竞速，都能获得合适的取景范围。和市面上通用的相机固定座相比，这款结构特意针对大黄蜂机架的前脸轮廓做了贴合设计，安装后和机架碳板之间没有多余的缝隙，不会出现高速飞行时固定座抖动产生的风噪，也不容易在缝隙里卡入杂草或者尘土，日常维护只需要简单擦拭就能清理干净。

　　从选材适配的角度来说，TPU材质的选择也是经过多轮飞行测试确定的，95A硬度的TPU既具备足够的刚性支撑相机，不会出现飞行过程中固定座形变导致的镜头偏移，又有足够的韧性吸收炸机的冲击力，哪怕是正面撞击障碍物，固定座也只会产生弹性形变，不会直接断裂，只要没有被尖锐物体刺穿，反复拆装使用十次以上也不会出现疲劳裂纹。结构上没有设计多余的镂空，一方面是保证整体的结构强度，另一方面也避免镂空位置在高速飞行时产生啸叫，影响飞行时的听觉判断。

　　在安装边界的把控上，固定座的最宽处和机架前端的宽度保持一致，不会向两侧突出超过机臂的宽度，穿门或者钻小树林的时候不会因为固定座突出导致挂到障碍物，整体的突出长度也控制在20mm以内，不会因为机头过长影响穿越机的翻滚灵活性，做动作时的转动惯量和裸机状态几乎没有差别，不会给飞手带来额外的操作负担。夹持结构的开口位置做了倒角导向，安装相机的时候不需要用力掰扯就能顺利卡入，拆卸的时候也不会因为卡接过紧抠不下来，日常换电池或者调整相机角度的时候操作非常顺手。
