六轮摇臂式废物收集漫游移动车架结构

　　这款六轮摇臂式移动车架，核心定位是面向非结构化场地的废物收集作业承载平台，设计阶段参考了行星探测漫游车的行走架构逻辑，但针对地面工业、园区、野外零散废物收集的实际工况做了针对性适配，没有照搬航天级的冗余设计，全部结构围绕低成本量产、高承载、易维护三个核心目标落地。从实际应用场景来看，这类车架主要适配厂区散落工业废料回收、景区零散垃圾清运、野外作业点位废弃物转运这类场景，作业路面往往存在碎石、浅沟、坡度起伏、小型障碍物，普通四轮固定底盘容易出现车轮悬空打滑、车架磕碰卡滞的问题，而摇臂式的悬架结构可以让每个车轮独立贴合地面轮廓，保证六个车轮在起伏路面上都能获得足够的附着力，不会出现单轮或双轮悬空导致的动力流失。

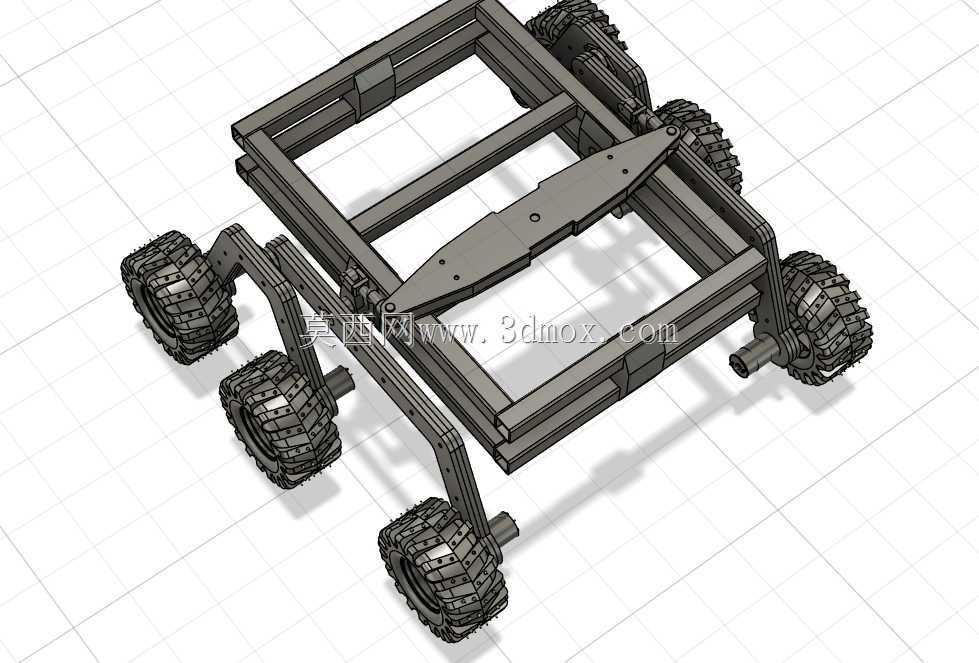

　　从功能特性上看，整个车架采用矩形管材拼接的框架式主体结构，没有采用复杂的一体铸造或钣金折弯成型工艺，所有杆件连接位置都采用标准紧固件锁紧，生产环节只需要完成管材定长切割、钻孔、表面防锈处理即可完成主体加工，不需要开模，小批量生产的成本控制优势非常明显。车架上部预留了标准化的模块化安装接口，横梁上的安装孔位按照统一间距排布，可以直接挂载废物收集箱、机械拾取臂、储物筐、小型动力单元等不同功能附件，不需要对主框架做二次打孔焊接改造，适配不同作业需求时的改装周期非常短。承载能力设计上，主框架的管材壁厚经过载荷校核，在挂载满额废物收集附件及负载的情况下，框架整体变形量控制在许可范围内，不会出现焊缝开裂、杆件永久变形的问题，满足长期重载作业的强度要求。

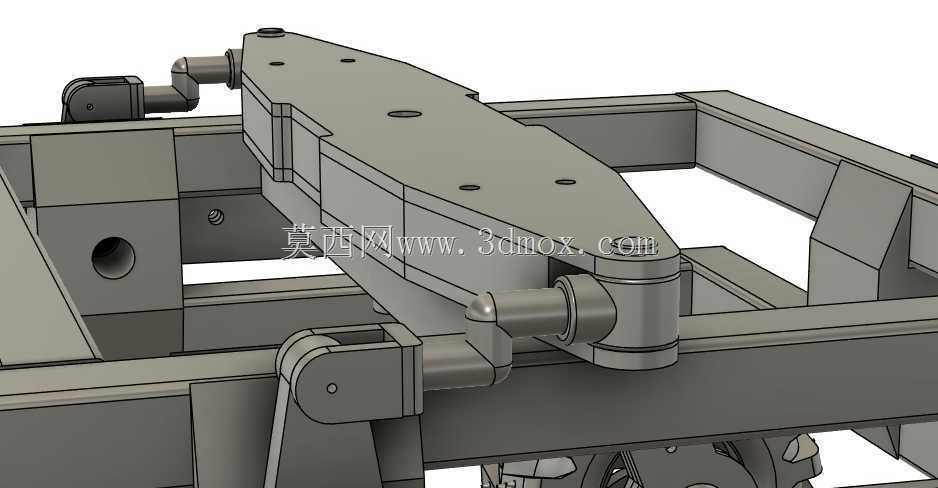

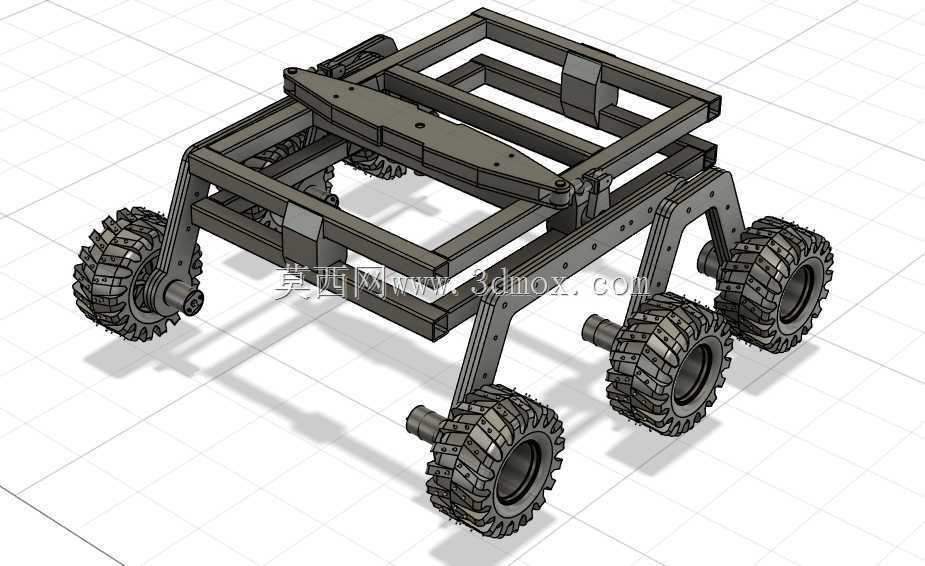

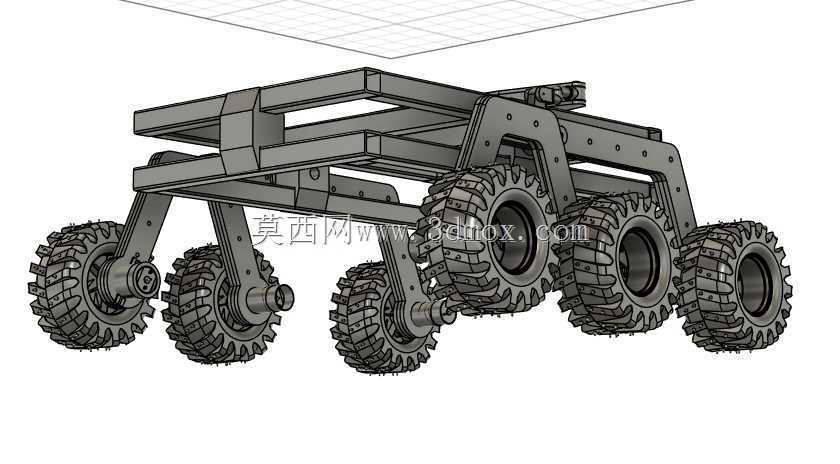

　　行走部分采用六个大花纹越野轮胎，轮胎胎面的深沟槽设计可以在碎石、泥土、轻度湿滑路面获得足够的抓地力，每个车轮的安装支座都和独立的摇臂结构铰接，摇臂的转动行程经过限位设计，既可以保证车轮在越过100mm高度障碍物时能够自适应抬升，不会让主框架受到硬性冲击，也不会因为摇臂摆动角度过大导致车架侧倾失稳。车架中部的横向平衡梁结构，连接两侧的摇臂组件，当单侧车轮压上障碍物时，平衡梁会带动两侧摇臂做反向角度补偿，让车架主体始终保持相对平稳的姿态，避免上部挂载的收集箱出现倾斜撒漏的问题。

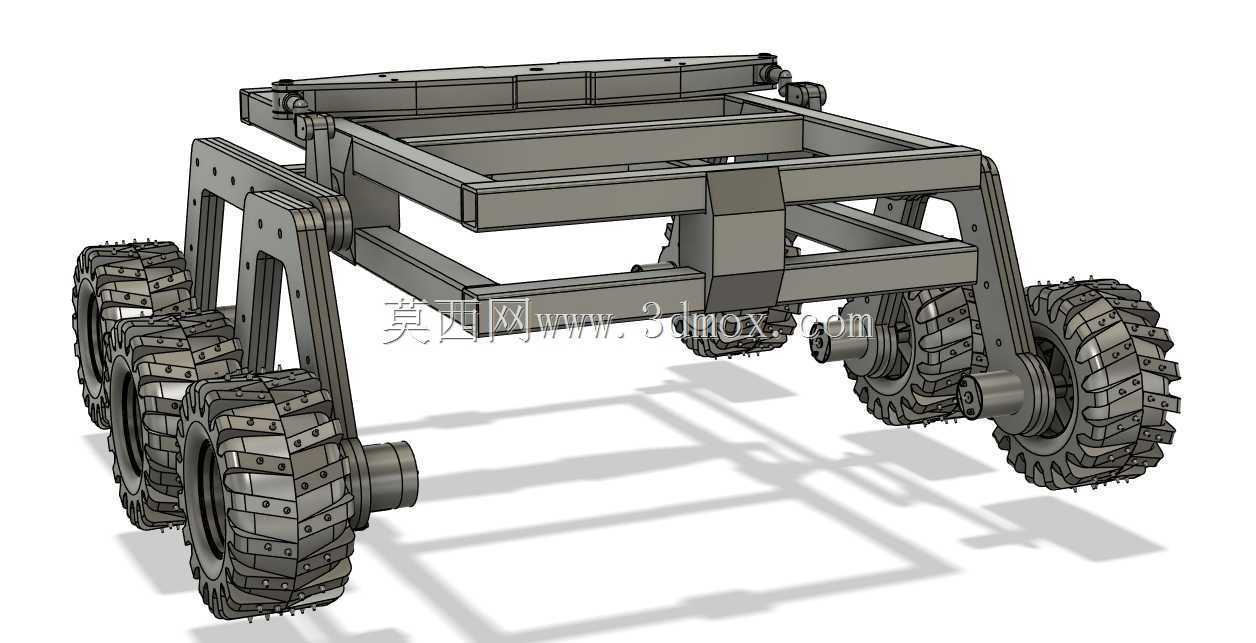

　　从安装边界尺寸来看，这款车架的整体宽度控制在常规人行通道的通行宽度范围内，长度方向预留了前后挂载附件的空间，不会因为加装收集装置后超出常规作业通道的通行限界；车架底部的离地间隙经过优化，在保证行驶稳定性、降低整车重心的前提下，足够越过场地内常见的石块、路缘、管线凸起等障碍，不会出现底盘托底卡滞的问题。动力安装位预留了轮毂电机、减速电机直连车轮的两种安装接口，用户可以根据自身的成本预算、动力需求选择对应的驱动方案，不需要额外加工电机安装支座。电气走线的空间全部预留在框架管材的内侧空隙位置，走线时可以用扎带直接固定在框架预设的走线孔上，避免线缆外露被杂物刮扯损坏。

　　设计过程中特意规避了复杂的异形结构件，全部零部件都是市面上容易采购的标准型材、标准紧固件、标准行走配件，后期维护时如果出现杆件变形、轮胎磨损、铰接件松旷的问题，可以直接替换对应标准件，不需要专门定制加工非标配件，大幅降低了全生命周期的使用成本。铰接位置的衬套采用耐磨自润滑材质，日常作业不需要频繁加注润滑脂，减少了维护工作量，适合长时间在户外无人值守或少人维护的场景下使用。车架整体的重心经过配平计算，当上部挂载满载的废物收集箱时，整车的重心落在六个车轮的支撑多边形中心区域，在坡度路面行驶、转向时不会出现侧翻风险，作业稳定性有足够的结构保障。
