1U规格低保真立方体卫星地球成像设计

　　在微纳航天载荷快速迭代的当下，1U规格的立方体卫星已经成为高校、商业航天团队开展近地轨道技术验证、对地观测任务的主流载体之一，本次呈现的低保真实体结构设计，核心面向地球成像类任务的前期方案验证、结构干涉检查与总装流程推演场景，区别于高保真细节化模型，低保真版本在保留核心安装边界、结构接口的前提下，省略了非关键的紧固件、走线细节，能够大幅降低方案阶段的建模工作量，同时满足结构布局验证的核心需求。从实际用途来看，该结构主要承载商用级成像传感器、数传模块、姿控组件与星载电源系统，适配近地轨道300-500公里高度的对地成像任务，可完成地表植被监测、海岸线巡查、极端天气初步观测等轻量化任务需求，不需要依托重型运载火箭的搭载余量，

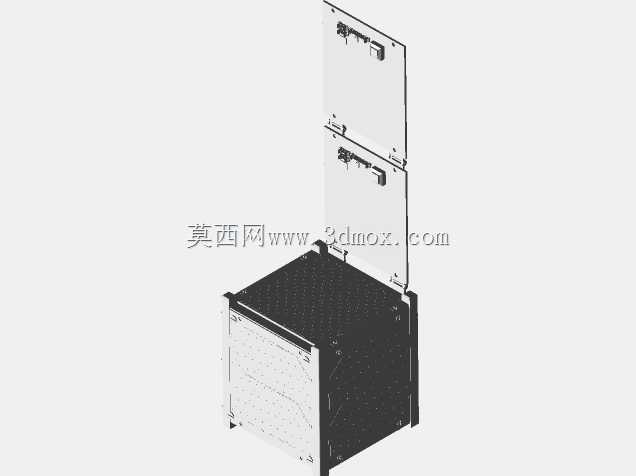

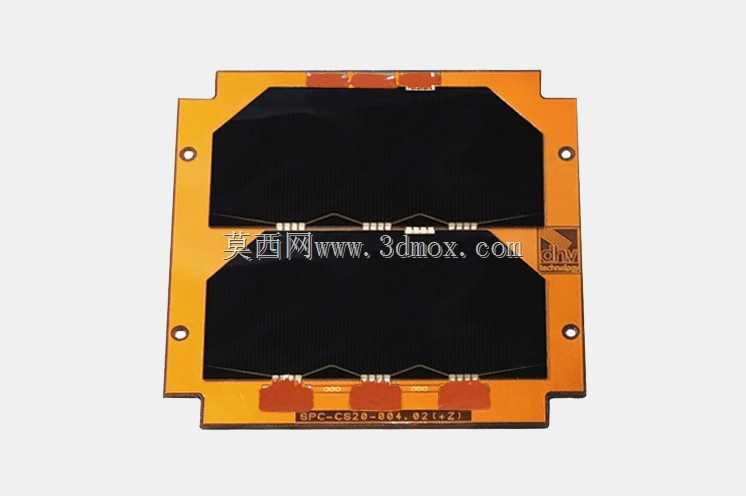

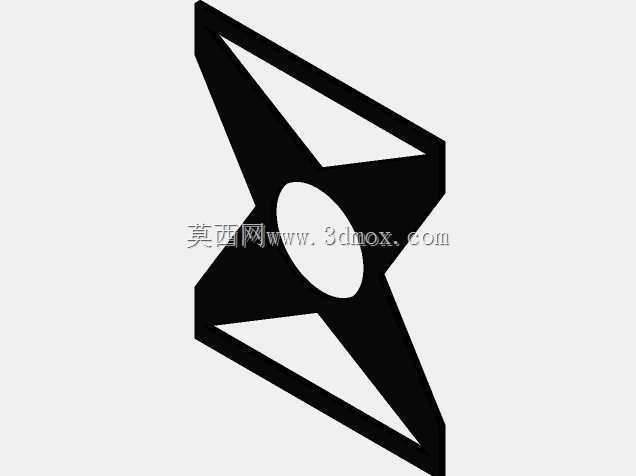

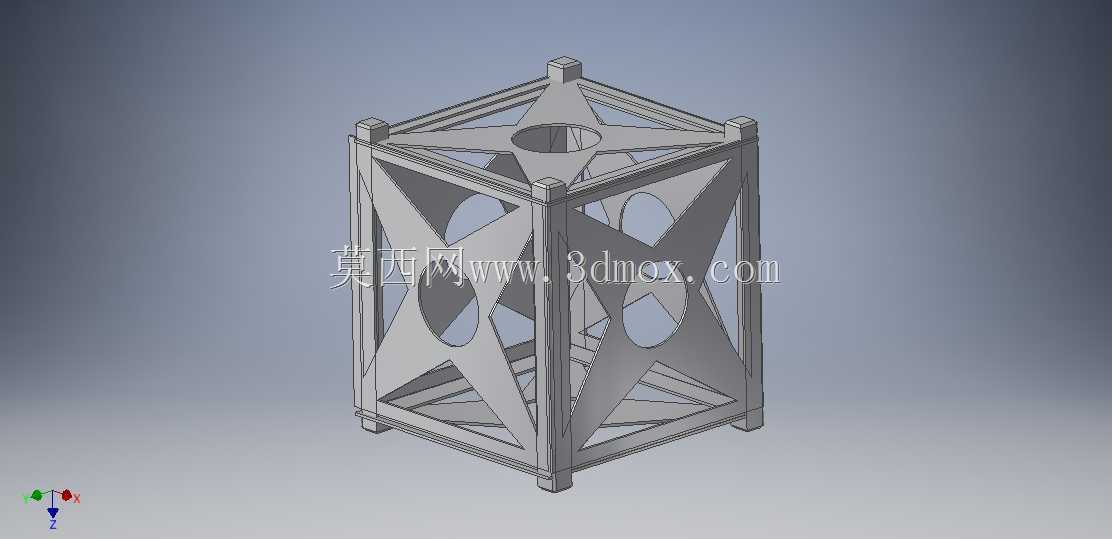

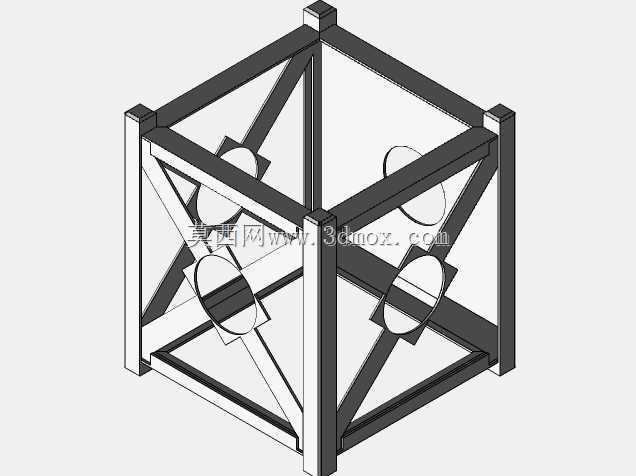

　　通过立方星部署器即可完成入轨释放，单星研发与发射成本远低于传统大尺寸遥感卫星，适合星座组网式的高频次对地观测作业。从功能特性层面看，该结构严格遵循1U立方星的通用机械接口规范，主体框架采用轻量化的镂空设计，在保证结构刚度满足发射阶段过载要求的前提下，尽可能压缩结构件自重，为有效载荷预留更多的重量配额；成像端的镜头安装位设置在星体的对地面侧，预留了标准的镜头安装法兰接口，可适配不同焦距的商用成像模组，不需要对主体框架做二次修改即可完成载荷替换；星体侧面预留了姿控推力器、太阳能帆板的安装接口，帆板展开机构的转动边界在模型中做了明确的避让设计，避免帆板展开过程中与星体突出结构、镜头组件发生运动干涉。设计思路上，

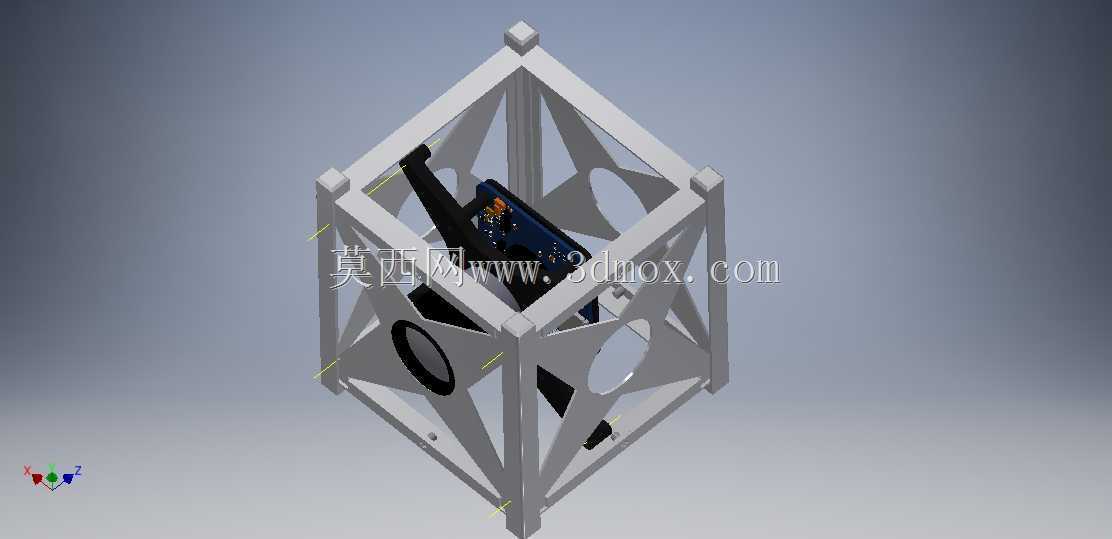

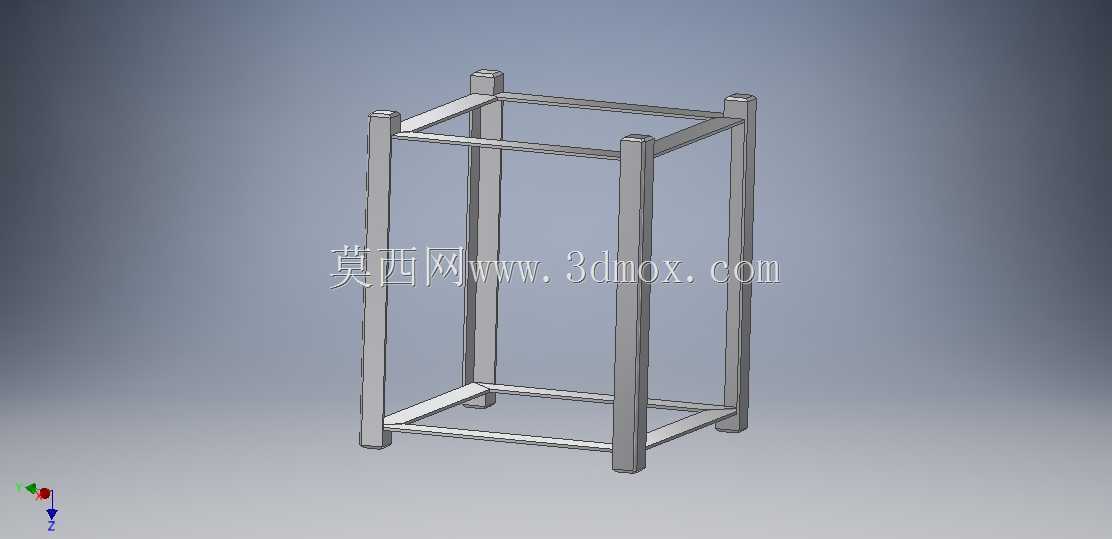

　　该模型优先保障结构的通用性与可扩展性，没有针对特定型号的元器件做定制化的结构适配，而是采用模块化的分舱设计，将星体内部划分为载荷舱、电源舱、姿控舱与数传舱四个独立区域，各舱段之间通过标准化的连接柱固定，研发团队可根据自身任务需求调整各舱段的隔板位置，适配不同尺寸的元器件；低保真的建模逻辑也充分考虑了方案迭代阶段的修改效率，所有结构特征均采用参数化建模方式，调整外形尺寸、安装孔位时不需要重构整体模型，仅需修改对应参数即可快速生成新版本的结构方案，能够大幅缩短方案阶段的结构设计周期。外形尺寸与安装边界方面，该结构严格遵循1U立方星的通用尺寸规范，主体外形为100mm×100mm×100mm的标准立方体，

　　所有外凸结构的突出量均控制在立方星部署器的允许公差范围内，不会出现入轨释放时的卡滞风险；星体表面的太阳能帆板安装座突出星体表面不超过5mm，镜头保护罩突出对地面不超过10mm，所有安装孔位均采用公制标准螺纹规格，适配市面上绝大多数商用立方星标准组件，不需要单独定制非标连接件；星体内部的元器件安装面预留了0.5mm的安装调整间隙，可抵消元器件加工公差、结构件3D打印公差带来的装配偏差，降低总装阶段的修配工作量。在实际工程应用中，这类低保真模型还可用于地面总装工装的设计验证，通过3D打印等比例的实体模型，提前验证总装流程中的操作空间是否充足，检查各组件装配顺序是否存在干涉，避免在正样产品总装阶段出现操作空间不足、组件无法安装的问题；同时也可用于高校航天相关专业的教学演示，帮助学生快速理解立方星的基本结构组成、各分系统的布局逻辑，降低微纳卫星设计的入门门槛。需要注意的是，该低保真模型不包含具体的元器件细节、热控涂层设计与结构强度校核参数，仅适用于方案阶段的布局验证与流程推演，进入正样设计阶段后还需要针对具体选用的元器件做细节化的结构设计，结合发射过载要求、轨道热环境要求做对应的结构强度仿真与热仿真优化，补充对应的走线槽、热控安装位等细节特征，才能满足实际飞行产品的设计要求。
