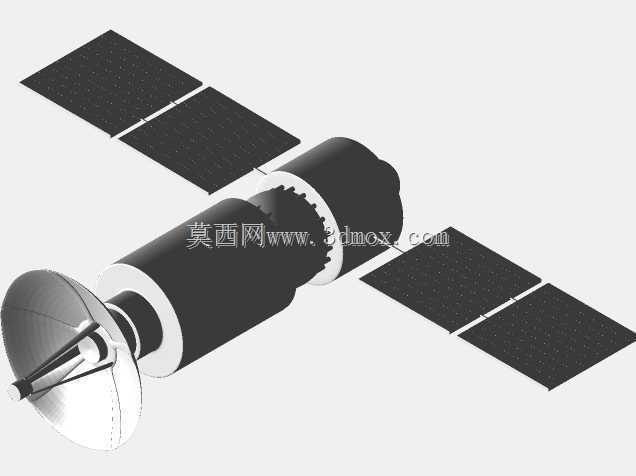

带太阳能帆板通信卫星结构设计方案

　　该星载结构主体采用中心承力筒式构型，核心舱段为等直径圆柱筒体结构，作为整星主承力构件，承担发射段过载、在轨姿态调整力矩以及空间环境下的热应力载荷，筒体两端设置连接法兰，一端对接抛物面通信天线组件，另一端预留星载推进模块安装接口，法兰端面加工有均布的定位销孔与螺纹连接孔，可实现不同功能舱段的快速对接与精度校准，同轴度公差控制在0.02mm以内，避免对接后整星质心偏移影响姿控精度。

　　两侧对称展开的太阳能帆板采用三折式铰接结构，单块帆板基板为蜂窝夹层复合结构，表面覆盖光伏电池片铺设区域，帆板与中心筒体之间通过阻尼铰链连接，入轨后可通过铰链内置的扭簧驱动实现自动展开，展开到位后铰链自动锁止，锁止后帆板平面与筒体轴线平行度误差不超过0.5°，保证帆板对日定向时的受光面积最大化；帆板展开后整星最大包络尺寸可满足主流运载火箭整流罩的搭载边界要求，收拢状态下帆板贴合筒体侧面，整体外包络直径不超过1.2m，适配常规中型运载火箭的星箭连接接口。

　　前端配置的抛物面通信天线采用偏馈式结构设计，反射面为高精度曲面成型结构，型面精度控制在0.1mm以内，可满足Ku频段通信信号的收发要求，天线馈源组件通过三根支撑杆固定在反射面焦点位置，支撑杆采用碳纤维薄壁管材制作，在保证结构刚度的前提下尽可能降低结构重量，减少整星的惯量负载；天线与中心筒体之间设置两轴驱动机构，可实现方位0-360°、俯仰0-90°的指向调整，满足在轨运行期间对地面不同区域通信波束的覆盖需求。

　　结构设计阶段充分考虑了空间环境的适应性，所有外露结构件均采用航天级铝合金或碳纤维复合材料制作，表面做阳极氧化或热控涂层处理，可耐受-180℃到120℃的交变温度环境，避免真空冷热交变下的结构变形失效；承力筒内部预留有标准的设备安装导轨与走线槽，可适配不同规格的星载电子设备、姿控飞轮、蓄电池组等组件的安装，安装接口采用标准化的M4螺纹孔阵列，孔位间距为25mm，可根据不同载荷需求灵活调整设备安装位置，整星质心可通过设备安装位置的调整控制在中心轴线上，降低姿控系统的燃料消耗。

　　帆板铰接位置设置有展开状态检测传感器接口，可实时反馈帆板的展开角度与锁止状态，避免入轨后帆板展开不到位导致的供电故障；天线反射面背面设置有加热片安装位，可在轨道阴影期对反射面进行温度补偿，避免低温导致的型面变形影响通信精度；整星底部设置有标准的星箭连接环，连接环采用高强度钛合金制作，可承受发射阶段最大10g的轴向过载，连接环上预留有分离机构的安装接口，可适配常见的包带式星箭分离装置。

　　在结构刚度设计上，整星收拢状态下的一阶固有频率不低于35Hz，可避开运载火箭的主动段振动频率区间，避免发射过程中发生共振损坏；帆板展开状态下的一阶固有频率不低于0.5Hz，满足在轨姿态调整时的结构刚度要求，不会因姿控喷管的脉冲推力引发帆板持续振动影响成像或通信精度。所有活动连接部位均采用固体润滑膜处理，可在真空环境下实现无油润滑，避免润滑材料挥发污染星载光学器件或太阳能电池片。
