1U规格立方体笼式安装承载框架结构

　　在电子设备集成安装、电力配套组件承载、模块化测试工位搭建这类场景里，标准化尺寸的安装框架一直是提升空间利用率、保障组件安装一致性的核心结构件，这款1U立方体框架就是针对标准机柜安装空间、小型模块化设备承载需求设计的支撑结构。从实际使用场景来看，这类框架既可以作为小型电力变压器、信号调理模块、嵌入式测试单元的独立安装载体，也可以多个组合拼接在标准19英寸机柜内，实现高密度的设备排布，相比传统的一体式安装壳体，框架式结构在减重、通风散热、组件快速拆装方面的优势非常明显，尤其适合需要频繁调试内部组件、对散热有持续要求的电力电子类设备搭载场景。

　　从功能特性上看，这款框架采用镂空式的侧壁设计，两侧壁的唇缘结构可以直接适配可选托盘的安装，不需要额外加装转接件，就能实现不同尺寸内置组件的承托固定，用户可以根据内置设备的大小、重量选择对应规格的托盘，直接卡接或者通过紧固件固定在侧壁唇缘上，适配性更强。框架的顶部、底部以及后部结构采用焊接方式与主体框架连接，焊接位置经过结构优化，全部设置在框架棱边的应力集中区域，焊接完成后整体框架的抗扭、抗形变能力可以满足常规工业场景的振动、冲击要求，不会因为长期承重或者运输过程中的颠簸出现开焊、形变问题。前面板采用螺纹螺钉可拆卸的固定方式，不需要焊接或者铆死，日常维护、更换内部组件的时候只需要拧下固定螺钉就能拆下前面板，操作效率比一体式封板的壳体高很多，同时前面板的安装孔位按照标准1U设备的安装间距预留，也可以直接搭配标准的1U面板使用，不需要二次打孔加工。

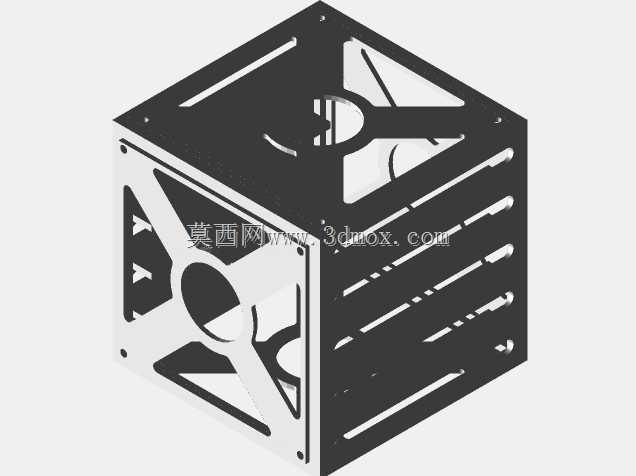

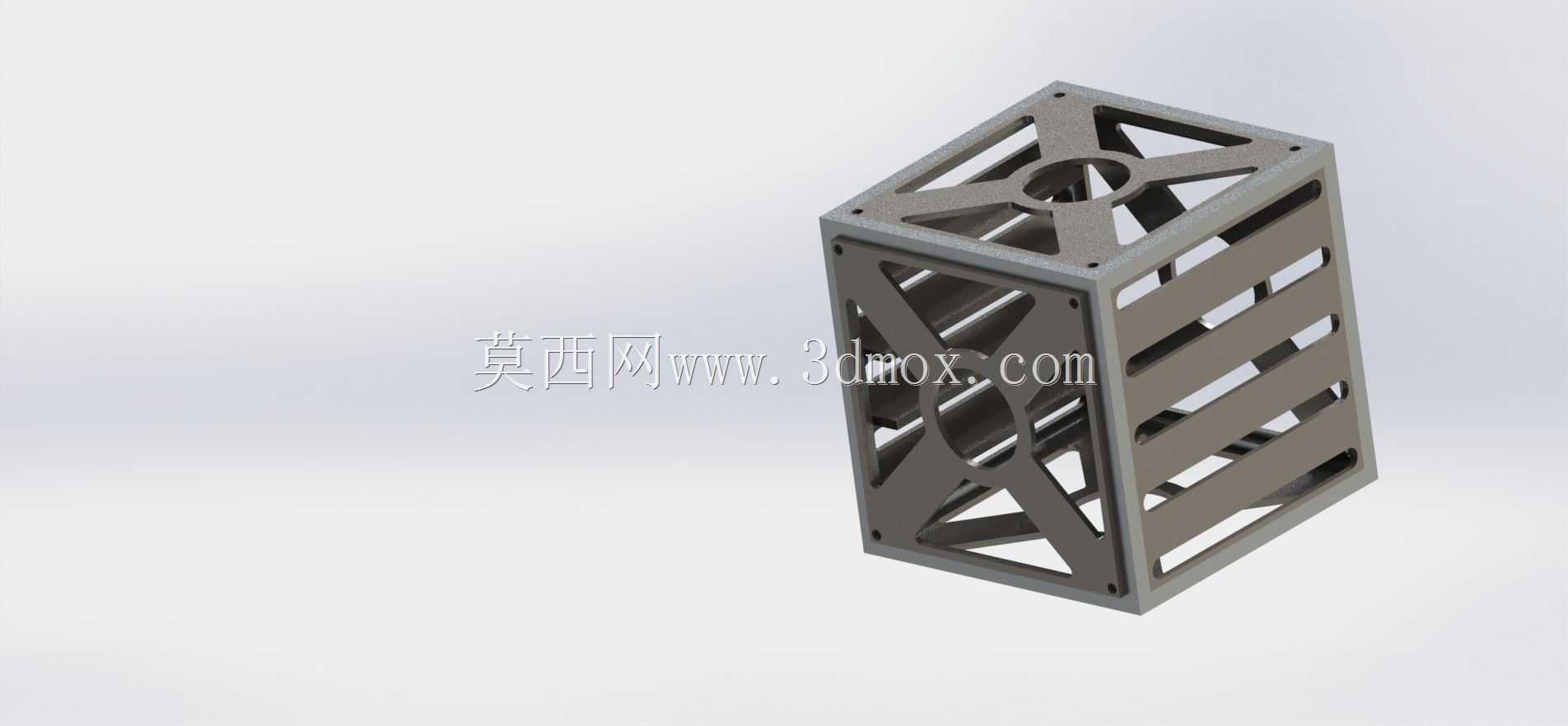

　　设计思路上，这款框架没有采用多余的装饰性结构，所有的结构设计都围绕安装便捷性、结构强度、空间利用率三个核心需求展开。整体框架的主体杆件采用等截面的型材拼接思路，所有棱边的连接位置都做了贴合面处理，保证焊接的时候焊缝填充均匀，不会出现虚焊、连接缝隙过大的问题。顶部和底部的镂空支撑结构采用X型加强筋搭配中心过孔的设计，中心过孔既可以作为走线孔使用，方便内部线缆从框架顶部或者底部引出连接外部设备，也可以作为吊装孔，配合吊环实现框架的整体吊装移动，X型加强筋则在尽可能减少材料使用、降低整体重量的前提下，提升了顶面和底面的抗弯折能力，即使在框架顶部放置一定重量的外接设备，也不会出现顶面凹陷变形的问题。侧壁的长条状镂空结构一方面是为了提升通风效率，让内部设备工作产生的热量可以快速通过镂空区域散出，避免封闭式结构导致的热量积聚，另一方面长条状的镂空也可以作为辅助安装位，配合扎带、卡扣实现内部线缆的理线固定，让内部走线更加规整，不会出现线缆杂乱遮挡散热通道的问题。

　　外形尺寸与安装边界方面，这款框架的主体尺寸为100mm×100mm×100mm，刚好对应1U高度的标准安装空间，整体外轮廓没有突出的结构件，所有的焊接点、螺钉头部都做了沉头处理，保证外轮廓尺寸的一致性，多个框架并排安装的时候不会出现互相干涉的问题。框架的安装孔位全部设置在棱边的连接块上，前后端面的安装孔位按照标准间距排布，既可以通过端面的安装孔直接固定在机柜立柱上，也可以通过底部的安装孔固定在工作台面、测试支架上，安装方式灵活。需要注意的是，因为侧壁采用镂空设计，在安装内置组件的时候，需要确认组件的固定位置与侧壁镂空的位置不冲突，重量较大的组件建议优先固定在底部焊接框架上，避免长期承重导致侧壁唇缘出现形变。另外前面板的螺钉固定孔采用统一的螺纹规格，用户可以根据使用场景选择不同长度的螺钉，搭配密封垫、屏蔽垫实现前面板的密封或者电磁屏蔽功能，不需要对框架本身进行二次加工。

　　从实际工程应用的角度来说，这类框架结构相比定制化的安装壳体，通用性更强，结构成熟度高，不需要开模就能通过钣金加工、型材拼接的方式快速生产，非常适合小批量的设备试制、实验室测试平台搭建、非标设备的模块化组件承载使用，在保证结构强度的前提下，最大程度压缩了结构本身占用的空间，同时兼顾了拆装维护、散热、走线的实际需求，是小型模块化电力电子设备安装承载的实用结构方案。
