电力变压器安装固定用U型支撑支架

　　这款支撑结构件主要应用于电力输配场景下的中小型电力变压器装配环节，作为变压器内部绕组、接线端子排或是外置辅助模块的承载固定部件使用，在变压器整体装配链路中承担定位支撑、载荷传递的核心作用，避免被支撑部件在设备运行振动、外部环境扰动下出现位移松脱问题。从实际使用场景来看，这类支架多安装在变压器壳体内部的安装基面或是外部侧装基面，需要适配变压器运行时的温升环境、户外装配的防腐蚀要求，同时要兼顾安装操作的便捷性，不需要复杂工装即可完成对位锁紧。

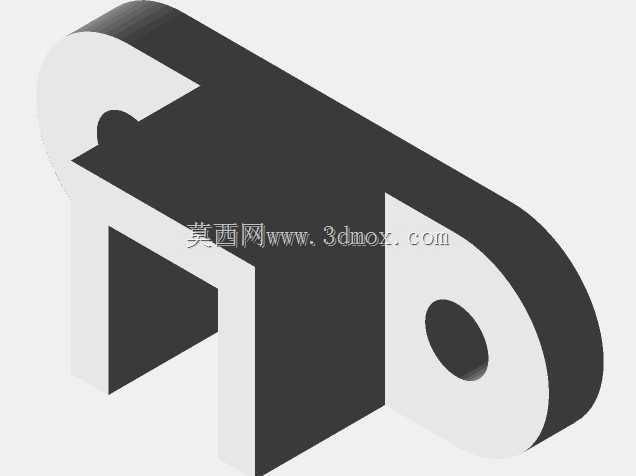

　　从功能特性上看，该支架采用一体化成型结构，底部为带两个安装通孔的椭圆型安装底板，两个通孔对称分布在底板长轴两端，安装时可通过螺栓穿过通孔将支架整体锁紧在预设安装基面上，椭圆底板的设计相比方形底板减少了边角应力集中问题，同时在安装对位时可提供小范围的位置调整余量，降低基面加工孔位的精度要求。底板上方垂直设置U型槽型支撑立壁，U型槽的内腔尺寸与被支撑部件的安装端尺寸匹配，被支撑部件可直接嵌入槽内完成径向定位，再通过侧向锁紧件或是粘接、焊接方式完成最终固定，U型结构相比单臂支撑拥有更好的抗侧向倾覆能力，两侧立壁可同时约束被支撑件的两个方向自由度，定位稳定性更强。立壁与底板的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中问题，在承受长期振动载荷时不会出现衔接处断裂的失效问题。

　　设计思路上，这款支架优先考虑了装配效率与结构可靠性的平衡，没有采用多余的冗余结构，整体构型简洁，在满足支撑强度要求的前提下尽可能压缩结构占用空间，避免在变压器有限的内部安装空间中占用过多位置，影响其他元器件的排布。安装孔的孔径与孔间距参考了电力变压器通用安装基面的标准孔位参数设计，可直接适配多数同规格变压器的预装基面，不需要额外对基面进行二次加工。U型槽的槽深与槽宽经过载荷校核，在承载对应重量的电气部件时，立壁的形变量控制在允许范围内，不会因为长期承重出现槽口扩张变形的问题。整体结构没有复杂的曲面或是异形结构，无论是采用机加工方式还是注塑、压铸方式都可以快速完成量产加工，加工过程中材料利用率高，不需要过多的后续工序处理，可有效控制生产制造成本。

　　从安装边界尺寸来看，底板的长轴尺寸适配常规变压器安装位的预留空间，安装后底板边缘不会超出安装基面的边界，不会与周边相邻的元器件产生干涉；支架整体高度控制在较低范围内，安装后被支撑部件的重心贴近安装基面，进一步提升整体固定的稳定性，降低振动带来的晃动幅度。两个安装孔的中心距符合电力五金配件的通用安装规范，可与同规格的标准螺栓、平垫、弹垫配合使用，不需要定制特殊规格的紧固件。U型槽的开口方向可根据实际安装需求调整朝向，适配不同走线方向、不同安装位置的部件固定需求，在同系列不同配置的变压器产品中都可以通用，减少配件的品类数量，降低装配时的物料管理难度。

　　在实际工程应用中，这类支架的选材通常会根据使用环境调整，户内使用场景可采用普通碳钢做表面镀锌防锈处理，户外使用场景则可采用不锈钢或是工程塑料材质，满足防腐蚀、绝缘的不同要求，结构本身的构型不需要做调整即可适配不同材料的加工工艺，拥有较好的工艺兼容性。支架的棱边位置都做了倒角处理，避免安装过程中锐边划伤操作人员或是破坏线缆绝缘层，细节处理符合电力设备装配的安全规范要求。
