模型火箭用栅格舵伺服连接结构

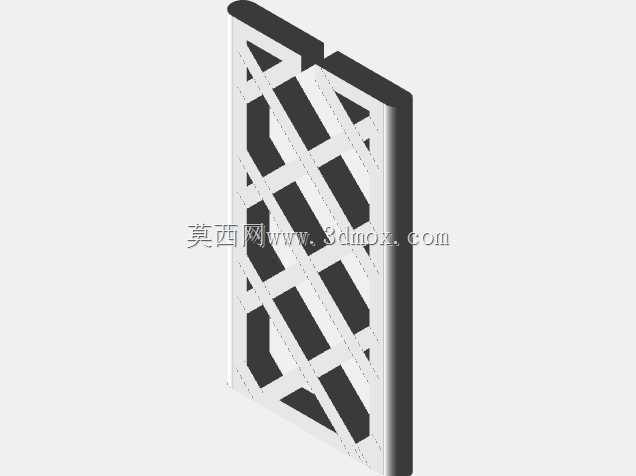

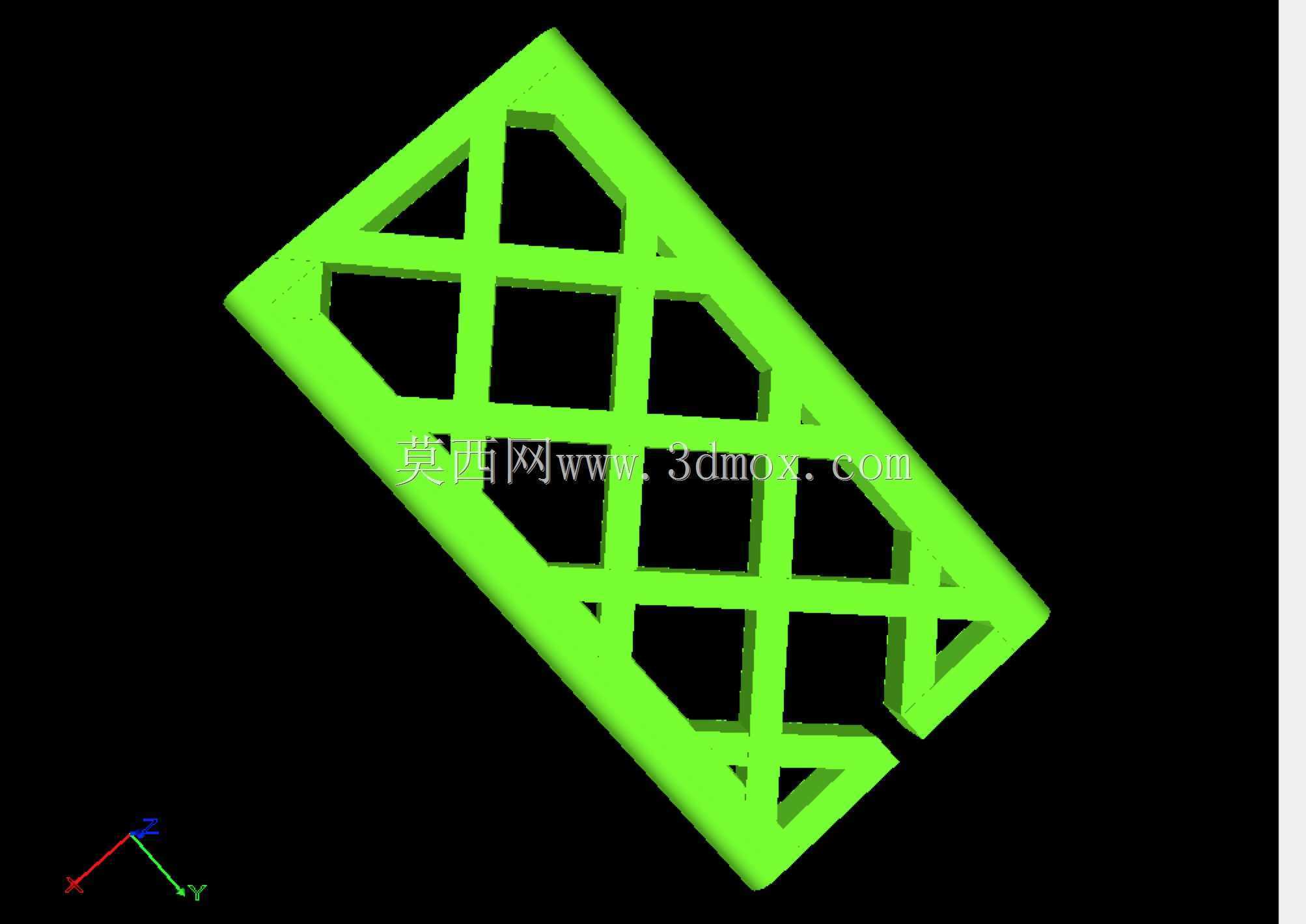

　　在小型模型火箭的气动控制部件设计中，栅格舵的结构合理性直接决定了飞行阶段的姿态控制精度，尤其是带伺服驱动的可动栅格舵，既要兼顾气动效率，也要预留足够的安装接口适配伺服传动链路。这款栅格舵采用交错式栅格布局，区别于传统平板舵面的大迎角失速问题，栅格结构在大舵偏角状态下依然能保持稳定的气动力输出，适合模型火箭起飞后快速姿态修正、回收阶段减速控姿的多工况需求。从结构设计逻辑来看，整个舵体采用一体化框架式承载思路，外围的边框作为主要承力结构，厚度方向做了等宽加强处理，避免高速气流冲击下出现栅格条变形的问题；内部的栅格条采用斜向交叉排布，相比正交栅格，这种布局能在相同迎风面积下降低结构重量，同时减少高速飞行时的气流紊流干扰，

　　提升舵面响应的线性度。舵体上预留的伺服臂连接开口是整个设计的核心功能点，开口位置设置在舵面的气动压心附近，这样伺服机构输出的驱动力矩可以最小化，降低对舵机扭矩的选型要求，同时开口的边缘做了局部加厚处理，避免频繁舵面偏转时连接位置出现应力集中导致的结构开裂。安装边界方面，舵体的侧边设置了平直的安装基准面，可直接与火箭尾段的舵轴支座配合，安装面的平面度公差控制在0.1mm以内，保证舵面转动时不会出现卡滞或偏摆；整个舵体的厚度方向尺寸适配常规模型火箭的尾段壁厚，安装后不会突出尾段外廓过多，减少额外的寄生阻力。实际应用场景中，这类栅格舵多用于起飞质量在1-5kg区间的小型模型火箭，尤其是需要垂直回收、定点着陆功能的型号，

　　栅格舵在低速大迎角状态下的控制效率远高于传统平板舵，在火箭返回段速度较低、气流攻角变化大的工况下，依然能提供足够的控制力矩保证箭体姿态稳定。设计过程中针对栅格条的宽度做了多轮迭代，最初的方案栅格条过窄，虽然减重效果好，但3D打印成型后容易出现翘曲变形，后续调整了栅格条的宽厚比，在保证结构刚度的前提下尽可能降低重量，同时栅格之间的通流尺寸经过优化，避免飞行过程中出现气流共振的问题。舵面的转动轴孔位置与伺服连接开口的同轴度做了严格约束，保证伺服臂摆动时舵面的偏转角度与控制信号输出线性对应，不会出现传动间隙导致的舵面滞后。从气动特性来看，斜置栅格的布局能将气流分割为多股小流道，降低舵面的压差阻力，相比同面积的实心舵面，

　　栅格舵的阻力系数可降低30%左右，对于推重比有限的小型模型火箭来说，这种阻力优势能有效提升飞行高度与续航时间。结构细节上，舵体的所有棱边都做了小半径倒角处理，一方面是减少锐边带来的应力集中，提升结构抗冲击能力，另一方面也能降低气流流过棱边时产生的涡流噪音，减少紊流对尾段其他传感器的干扰。伺服连接开口内部预留了足够的避让空间，适配常用的模型火箭专用伺服摇臂尺寸，安装时不需要额外对舵体进行切割打磨，直接将摇臂插入开口后通过销轴固定即可完成传动连接，装配效率较高。在材料适配性上，该结构既可以采用光敏树脂进行3D打印制作原型件，也可以通过注塑工艺批量生产尼龙材质的量产件，结构的脱模斜度已经在设计时做了预留，不需要后续额外修改结构即可满足量产工艺要求。对于航模结构设计从业者来说，这类栅格舵的设计思路可以延伸到其他小型飞行器的气动控制面设计中，尤其是对控制效率、结构重量有双重要求的场景，栅格结构的优势十分明显；在三维建模过程中，需要重点关注栅格条的交汇位置的圆角处理，避免应力集中，同时要严格控制整个舵体的质心位置尽可能靠近转动轴，降低伺服机构的惯量负载，提升舵面响应速度。
